Производитель: Германия, 1977
Технические характеристики:
Диапазон частот: 32 – 26000 Гц
Сопротивление: 4 Ом
Мощность:
номинальная: 60 Вт
максимальная: 90 Вт
Динамики:
НЧ: 200 мм (бумага на резине)
СЧ: 50 мм (купол, ткань с пропиткой)
ВЧ: 25 мм (купол, ткань с пропиткой)
Частоты развела: 900 и 4000 Гц
Размеры (ВхШхГ): 48х30х30 см
Вес: 14 кг
Описание:

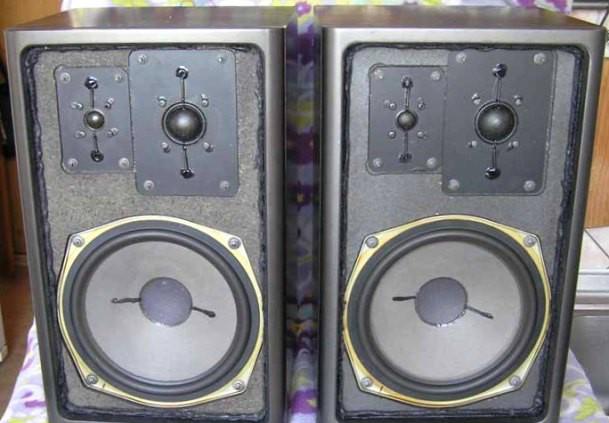

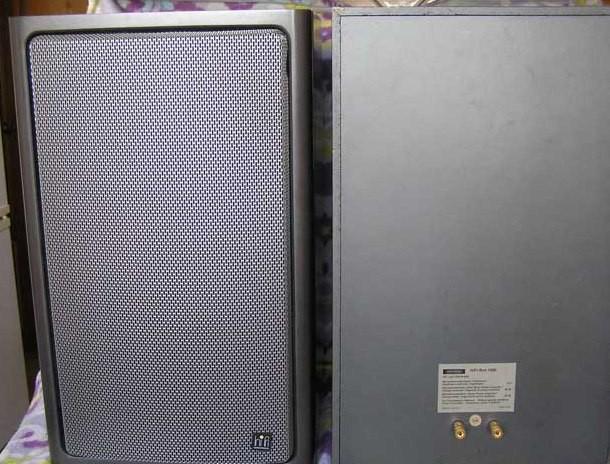

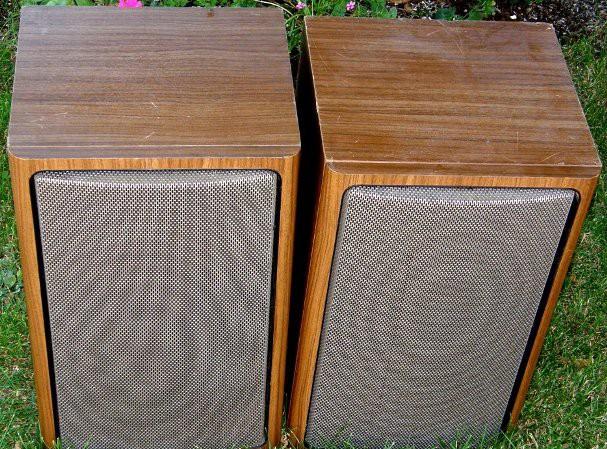

Корпус АС выполнен из мелкозернистого ДСП, очень похожего на МДФ. Внутренний объем 24,5 л. Внешне корпус покрыт шпоном и покрашен в черный или серый цвет, либо имитирован под дерево. Лицевая панель немного утоплена вглубь корпуса. Защитная сетка металлическая, изнутри оклеена акустически прозрачной тканью темного цвета.

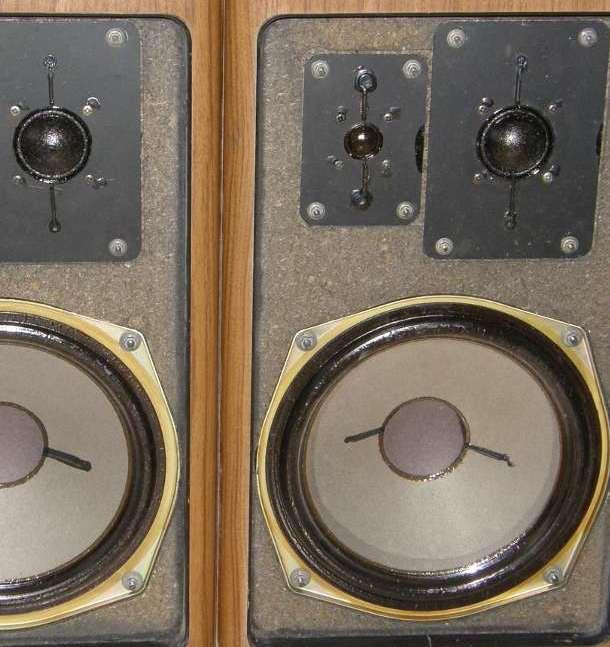

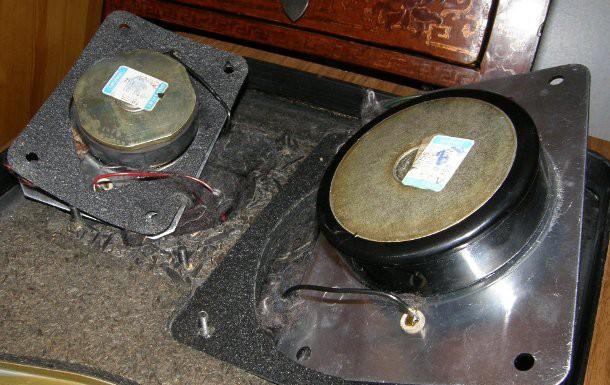

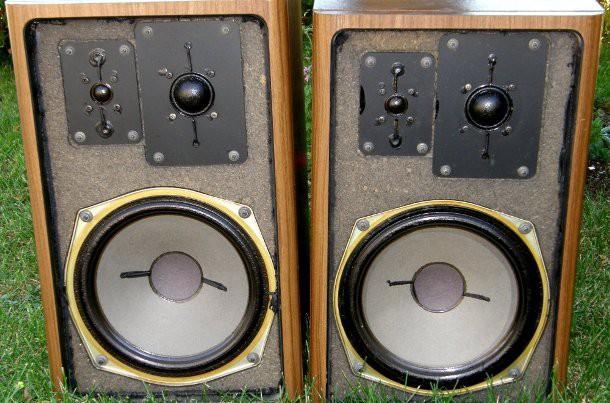

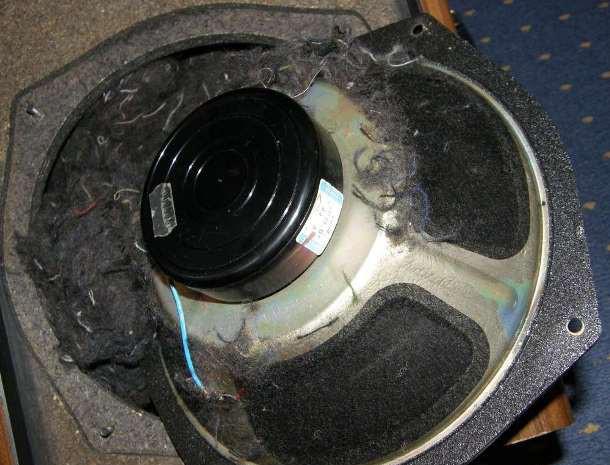

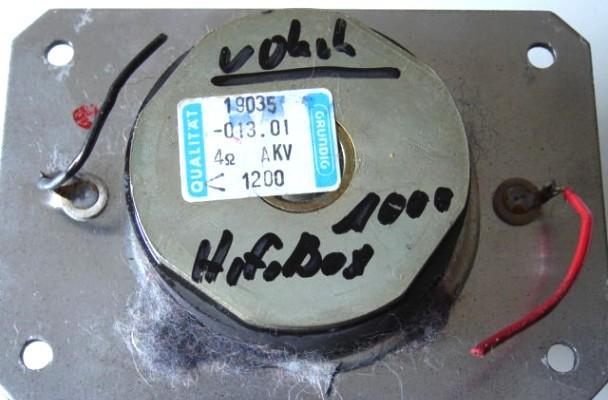

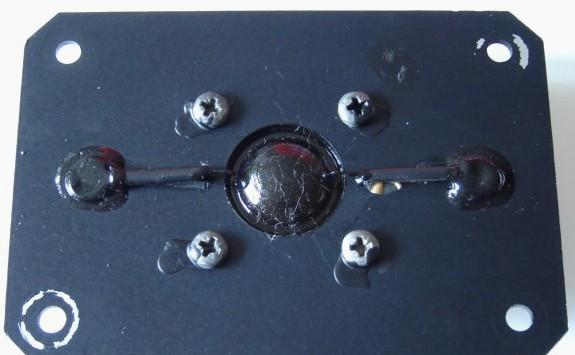

Динамики посажены через пеновый уплотнитель. Все крепится с помощью шурупов. Верхние фланцы СЧ и ВЧ (115х80 мм) динамиков алюминиевые. Во всех громкоговорителях использованы ферритовые магниты. В НЧ динамике корзина из металла. Так же у НЧ динамика с задней стороны оклеена корзина плотным материалом, что-то типа ПАС, чтобы поглотитель не мешал работе диффузора. Внутри АС расположен звукопоглощающий материал (распушенный ватин), который вдоволь заполнен по всему объему корпуса.

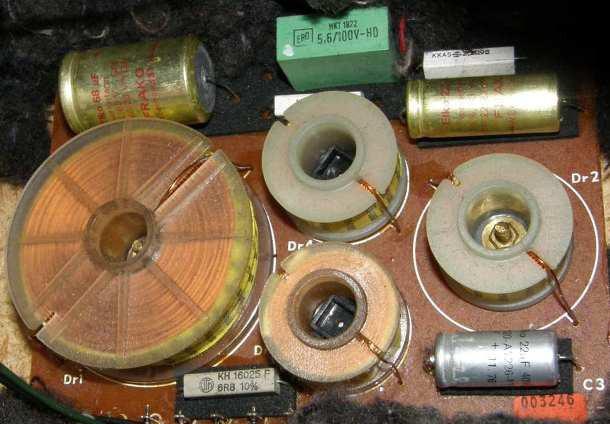

Внутри на задней стенке крепится плата электрических фильтров. В фильтре использованы катушки на воздушных сердечниках, полипропиленовые конденсаторы и керамические резисторы. Разводка в фильтре выполнена на печатной плате. К динамикам идут медные провода приемлемого сечения, причем провода окрашены (в фазировке не запутаться). Выход с АС выполнен медным многожильным проводом, который состоит из очень тонких жил, и очень мягкий.

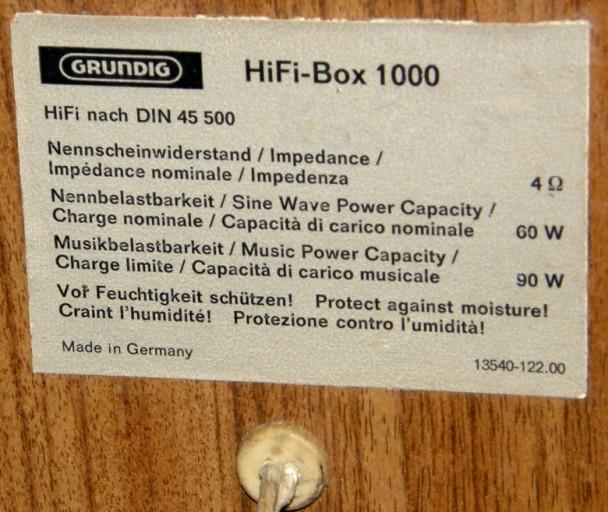

Снаружи на задней стенке имеется бирка с основными техническими характеристиками и названием акустической системы.
