Изготовитель: , выпуск 1981-1983 года. Эта модель представляет собой классический пример немецкого Hi-Fi подхода начала 80-х, сочетая в себе строгий дизайн и качественную акустическую систему закрытого типа. Для тех, кто ищет надежные колонки для ретро-аудиофики, GRUNDIG Box 1600b является отличным вариантом, сопоставимым по уровню с другими моделями, такими как Grundig Box 4700.

GRUNDIG Box 1600b: подробный обзор и технические характеристики

Технические характеристики:

3-х полосная АС закрытого типа

Диапазон воспроизводимых частот: 31,5 – 25000 Гц

Чувствительность: 90 дБ

Номинальная мощность: 50 Вт

Музыкальная мощность: 75 Вт

Максимальная мощность: 150 Вт

Сопротивление: 4 Ом

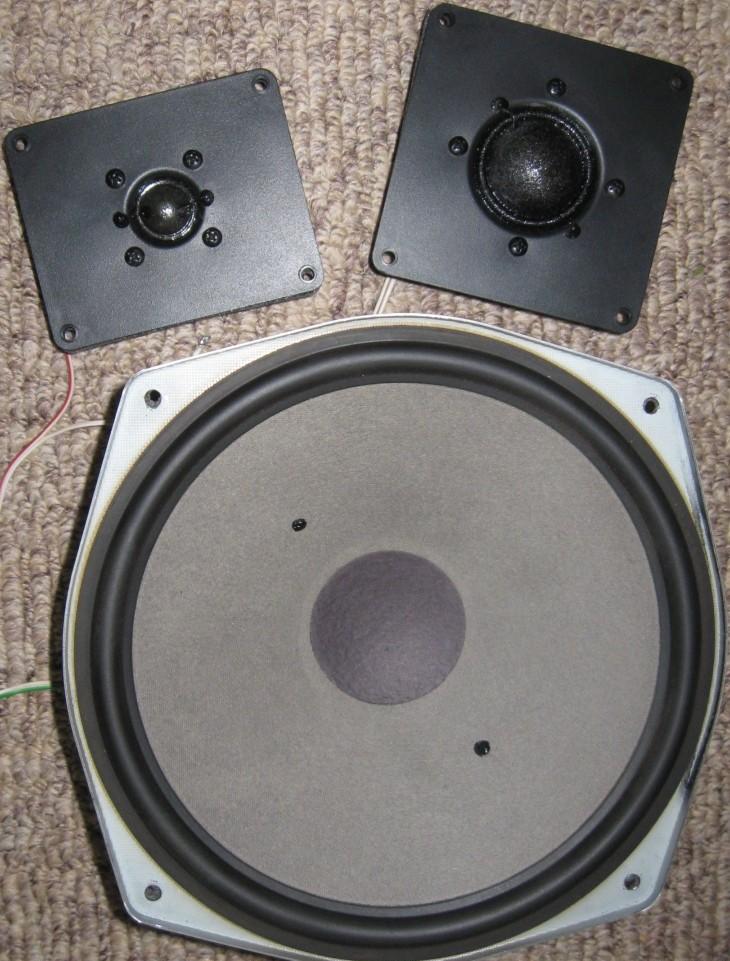

Используемые динамики:

НЧ: 205 мм по центру подвеса (конус, бумага на резине)

СЧ: 44 мм по центру подвеса (купол, ткань с пропиткой) Grundig 19055-025.11

ВЧ: 23 мм по центру подвеса (купол, ткань с пропиткой) Grundig 19035-021.01

Частоты раздела фильтра: 1000 Гц и 3150 Гц

Исполнение: орех, металлик, коричневый

Размер (ВхШхГ): 522х322х261 мм

Размер без гриля (ВхШхГ): 522х322х236 мм

Вес: 13 кг

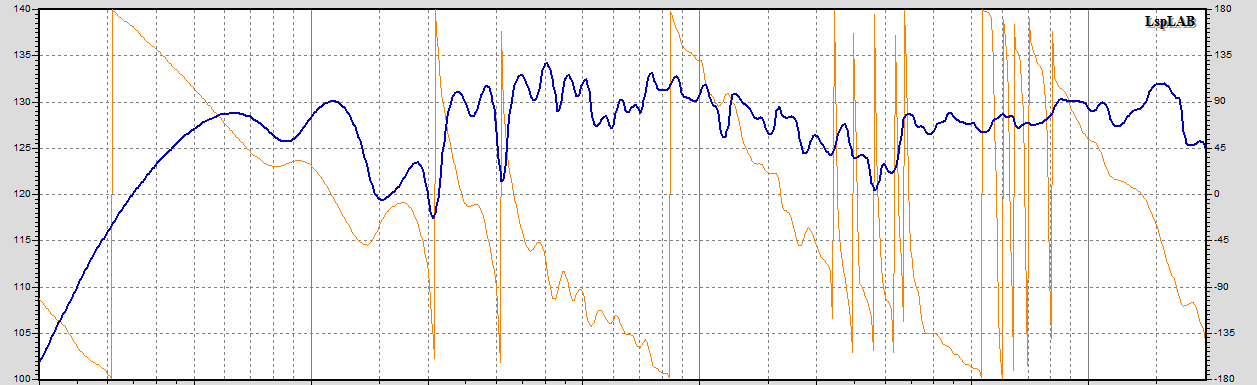

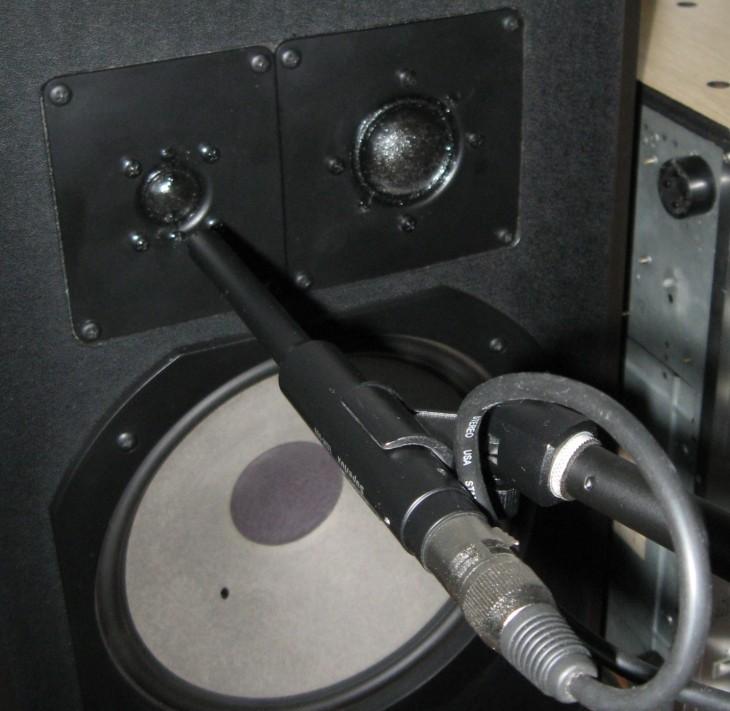

АЧХ на оси ВЧ, 1 м, окно 50 мс, с грилем:

АЧХ на оси ВЧ, 1 м, окно 50 мс, без гриля:

Описание конструкции и материалов

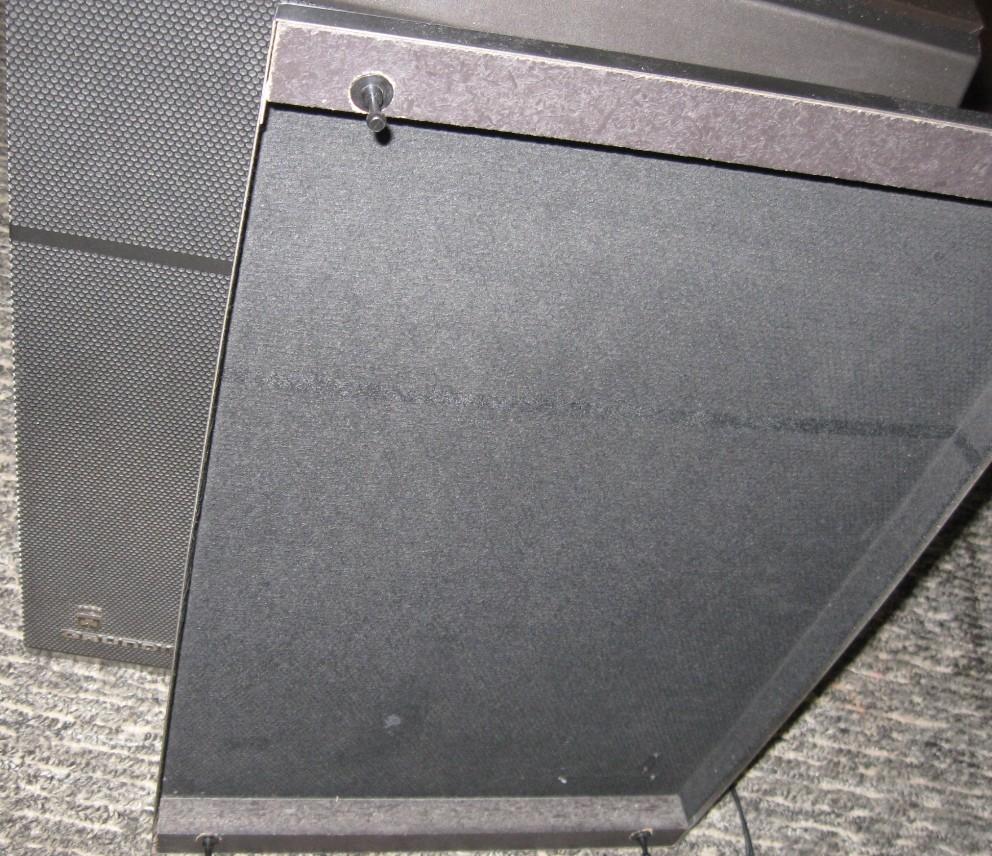

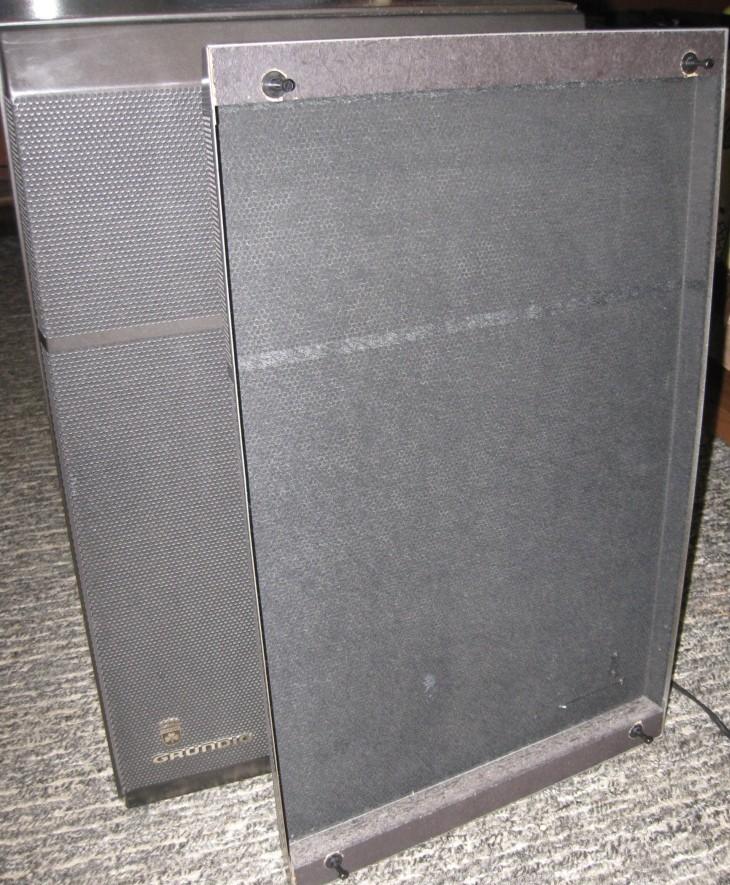

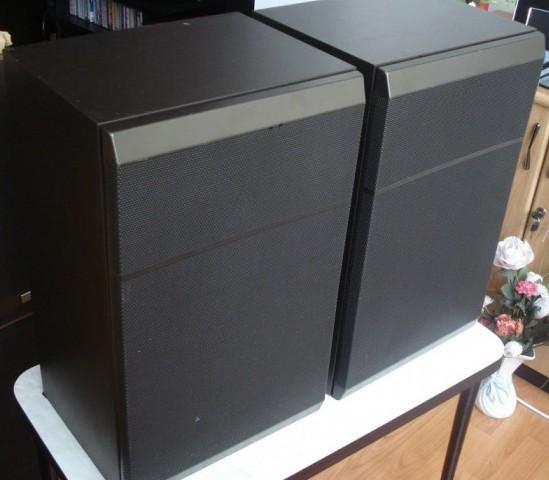

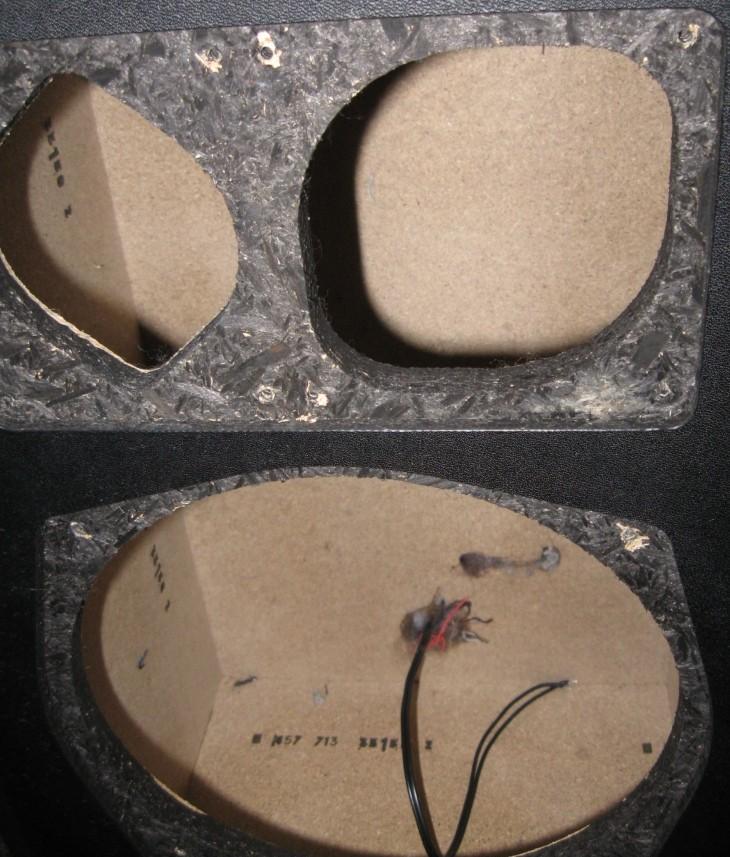

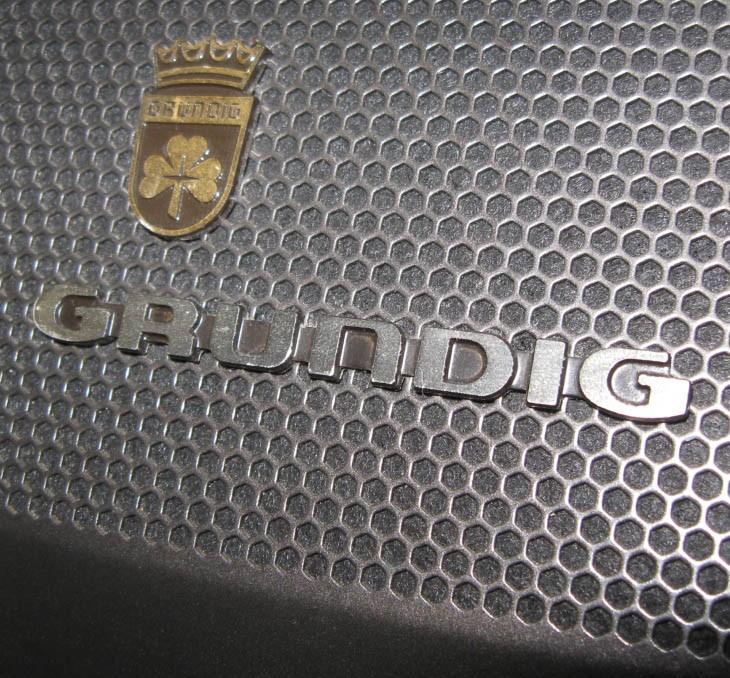

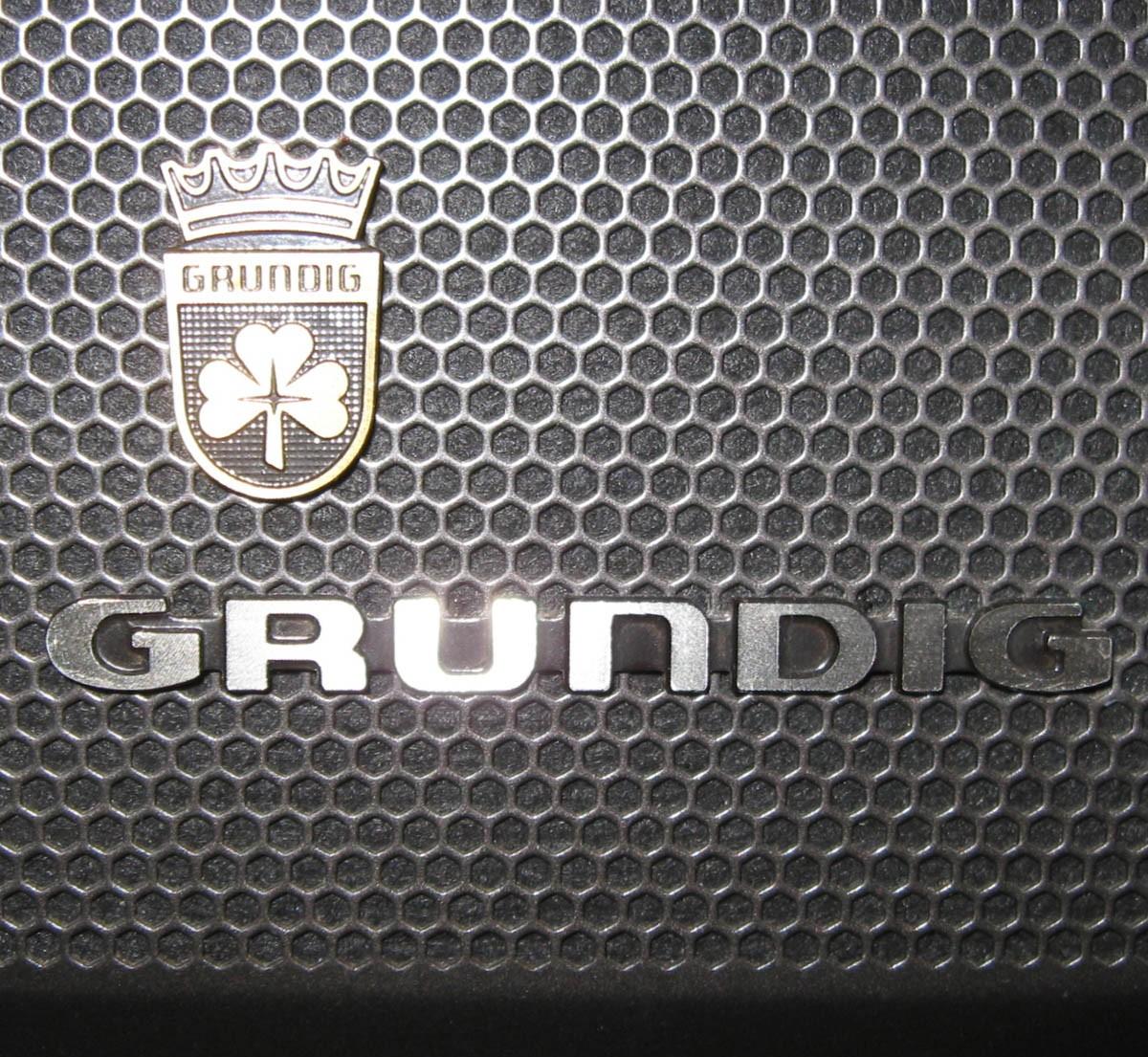

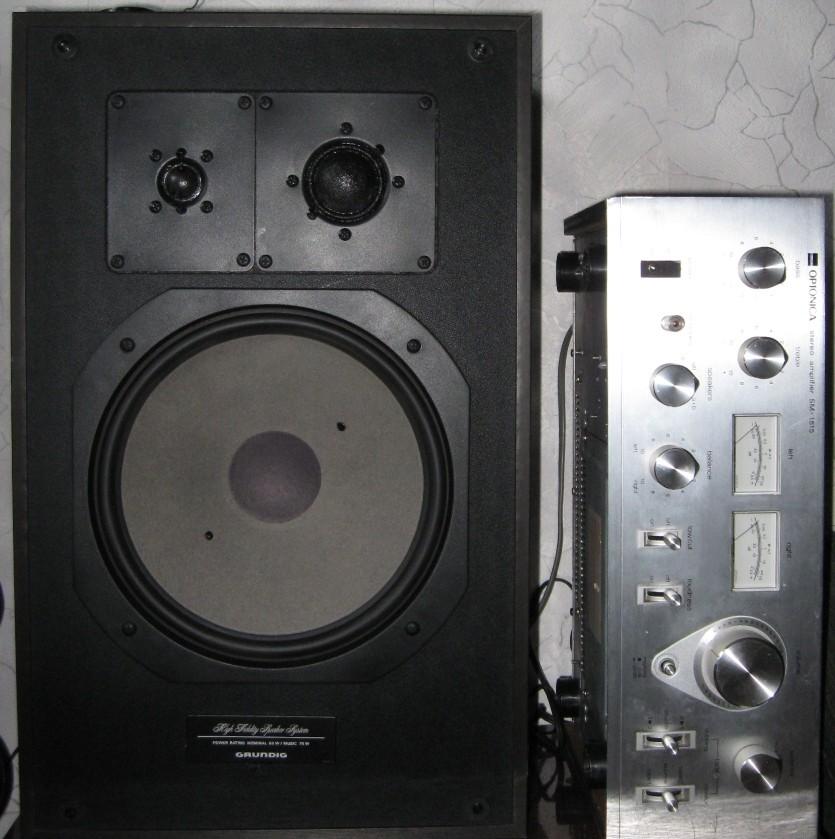

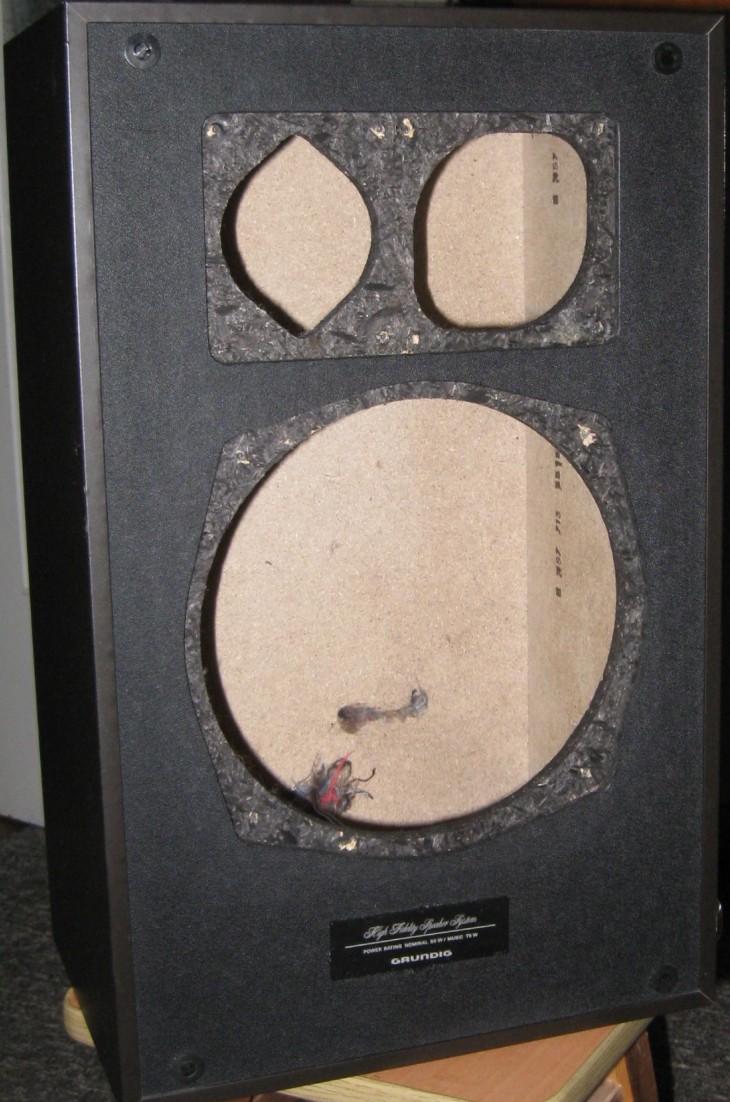

Корпус АС выполнен из мелкозернистого ДСП, очень похожего на MDF с толщиной всех стен 19 мм. Внешне корпус покрыт шпоном и покрашен в коричневый или серый цвет, либо имитирован под дерево. Лицевая панель покрыта таким же шпоном, темного цвета, но имеет другую фактуру. Защитная сетка металлическая, изнутри оклеена акустически прозрачной тканью темного цвета. Дизайн этих колонок перекликается с более компактными моделями, например, GRUNDIG Box 80, но в более крупном форм-факторе.

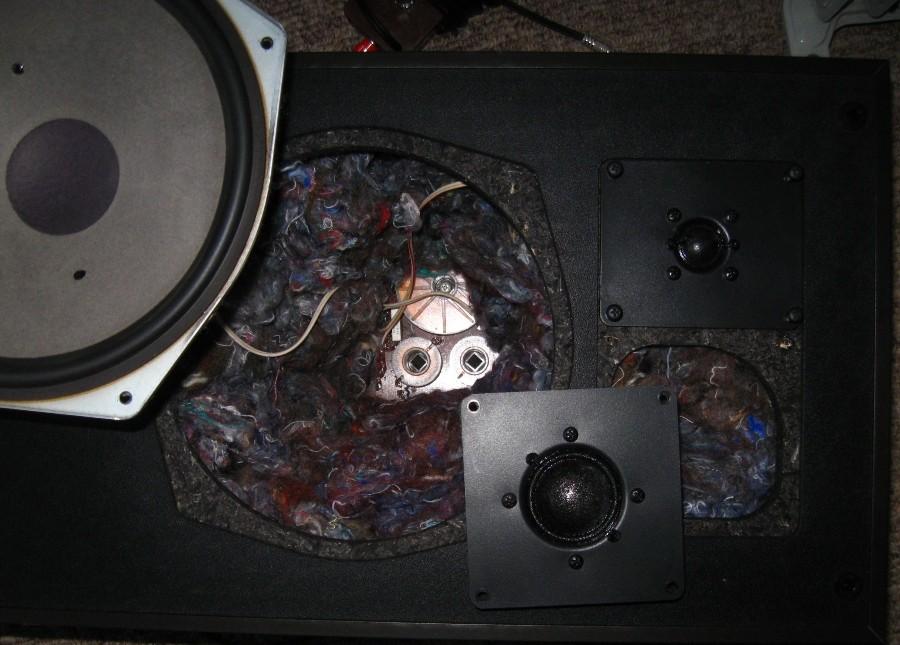

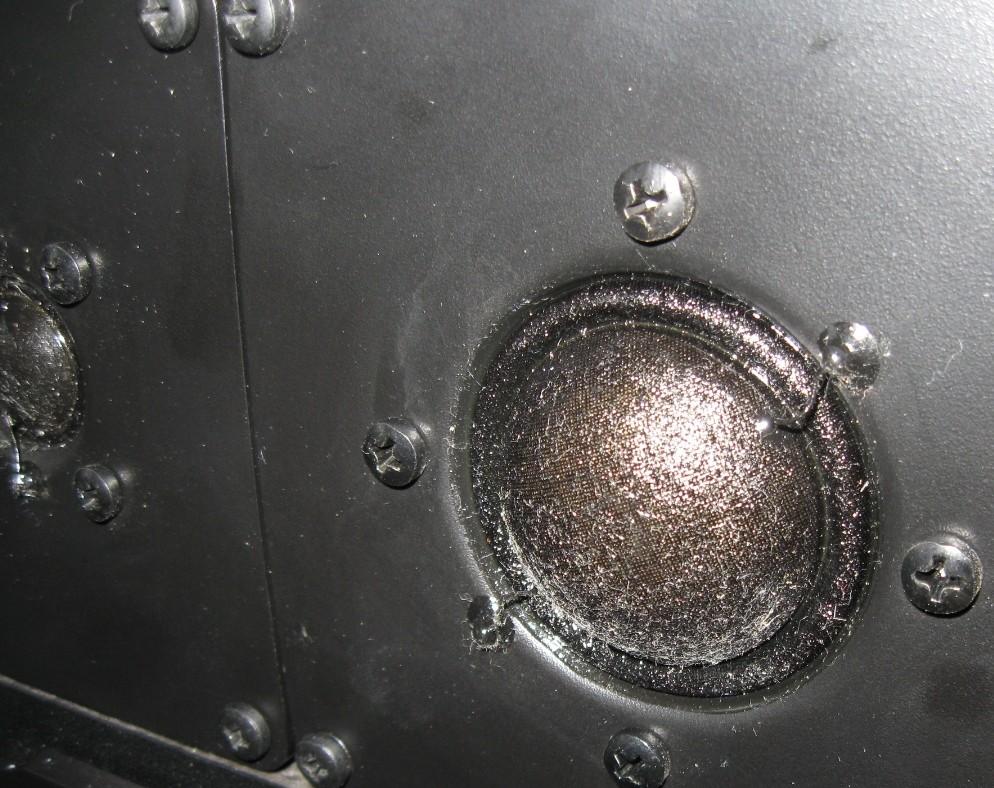

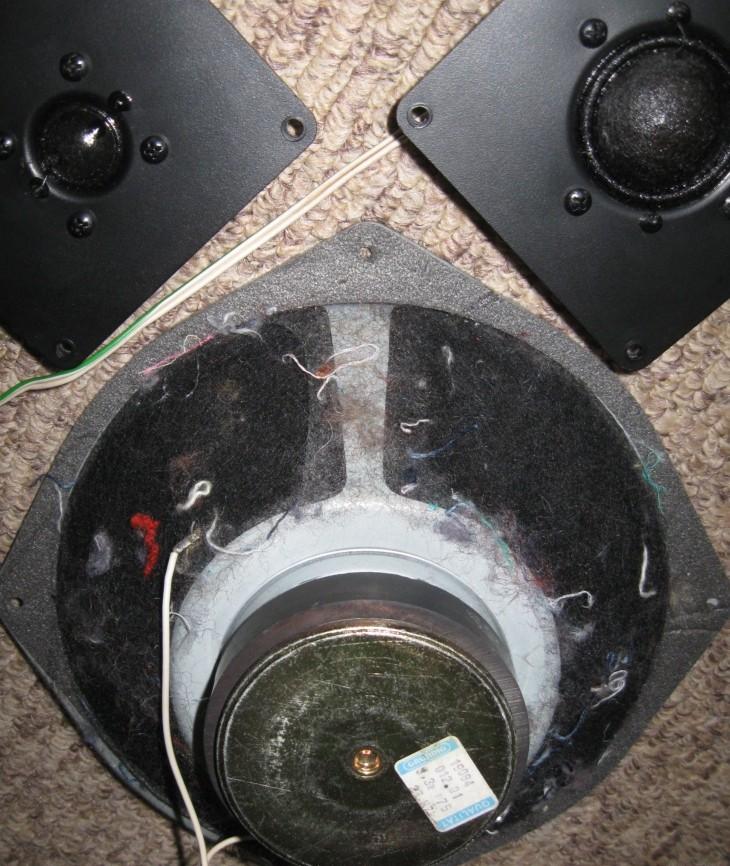

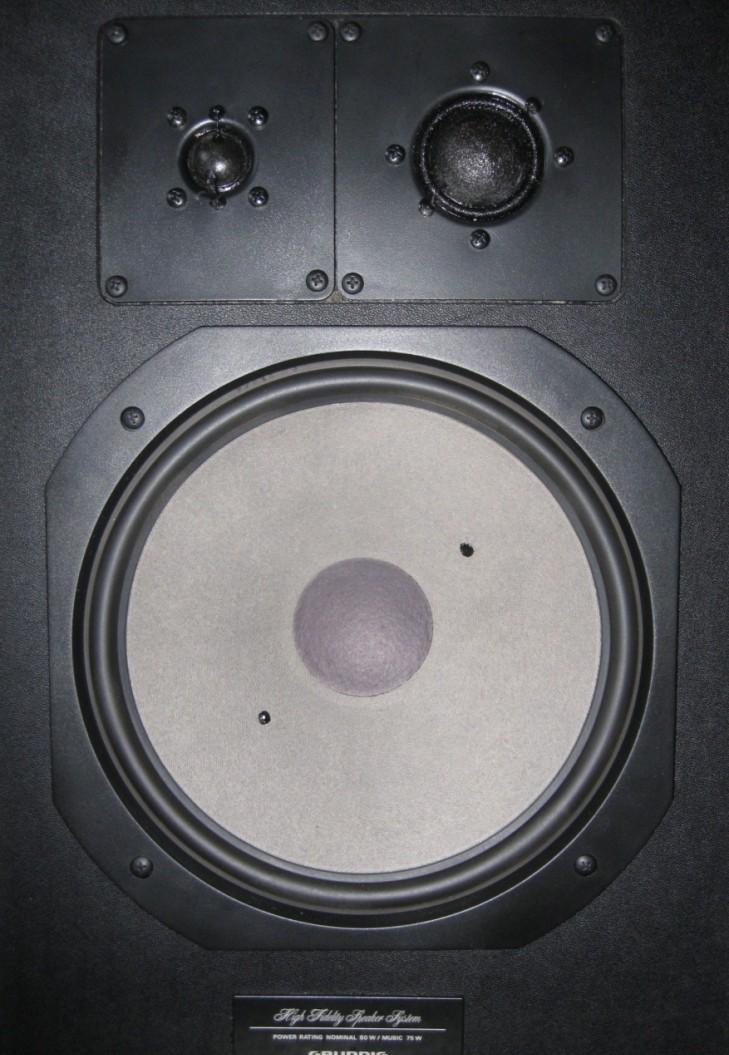

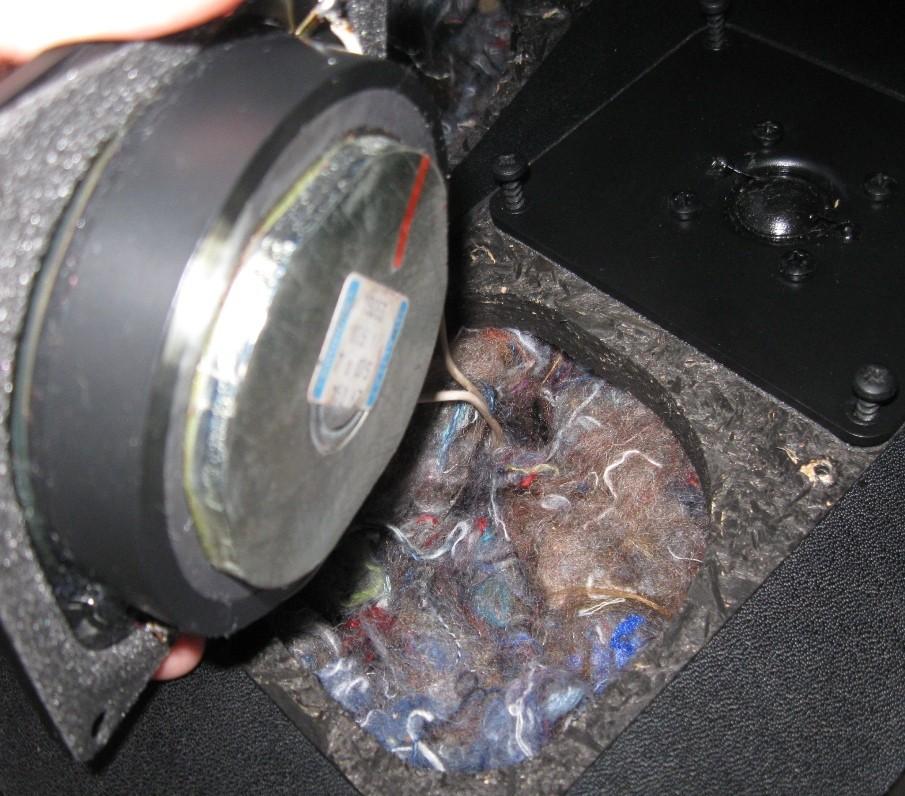

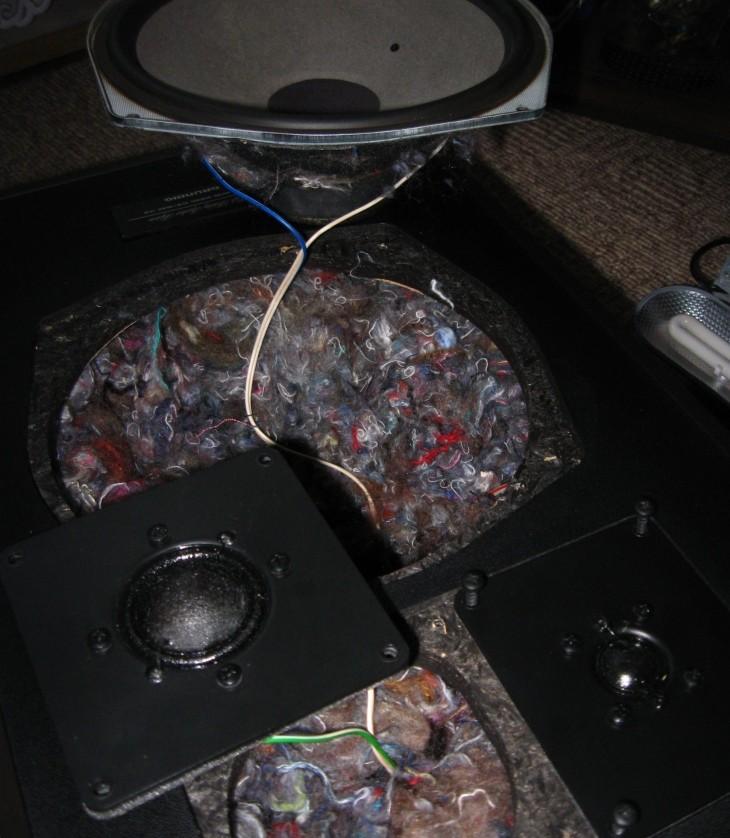

Динамики посажены заподлицо передней панели через пеновый уплотнитель. Все крепится с помощью черненых шурупов. НЧ динамик имеет пластмассовую накладку, которая выступает над панелью. Верхние фланцы СЧ (110х110 мм) и ВЧ (110х90 мм) динамиков пластмассовые, толщиной 5 мм. Во всех громкоговорителях использованы ферритовые магниты. В НЧ динамике корзина из металла (235х235 мм), магнит имеет небольшой размер, всего 90 мм и соответственно звуковая катушка меньше чем на наших 75 ГДН. Но это абсолютно никак не уступает подаче басовых нот в своем небольшом корпусе, а даже наоборот. Так же у НЧ динамика с задней стороны оклеена корзина плотным материалом, что-то типа ПАС, чтобы поглотитель не мешал работе диффузора. Внутри АС расположен звукопоглощающий материал (распушенный ватин), который вдоволь заполнен по всему объему корпуса.

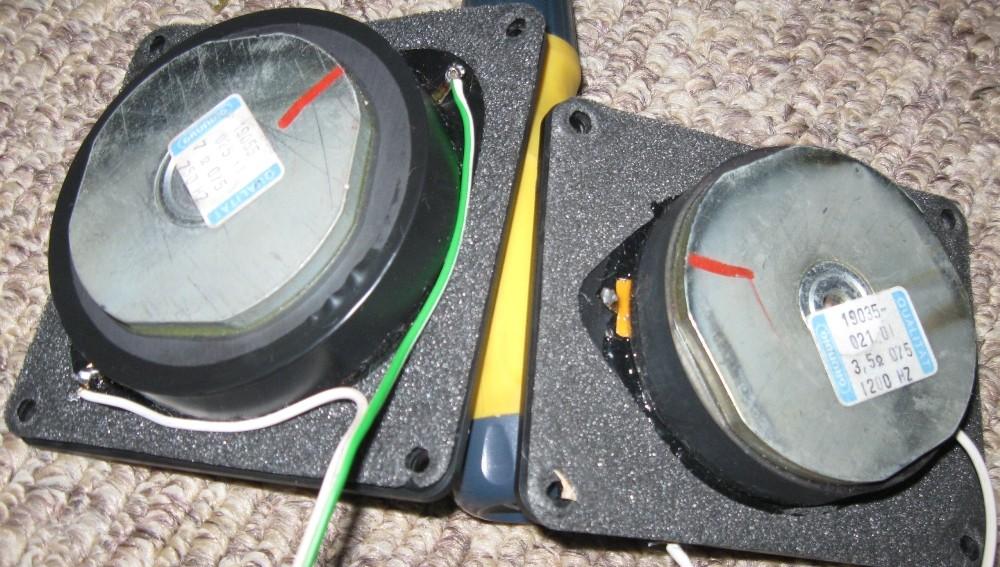

Надписи на магнитах динамиков:

НЧ: Grundig 19084-012.01 3,3 Ω 075 23 Hz

СЧ: Grundig 19055-025.11 7 Ω 075 750 Hz

ВЧ: Grundig 19035-021.01 3,5 Ω 075 1200 Hz

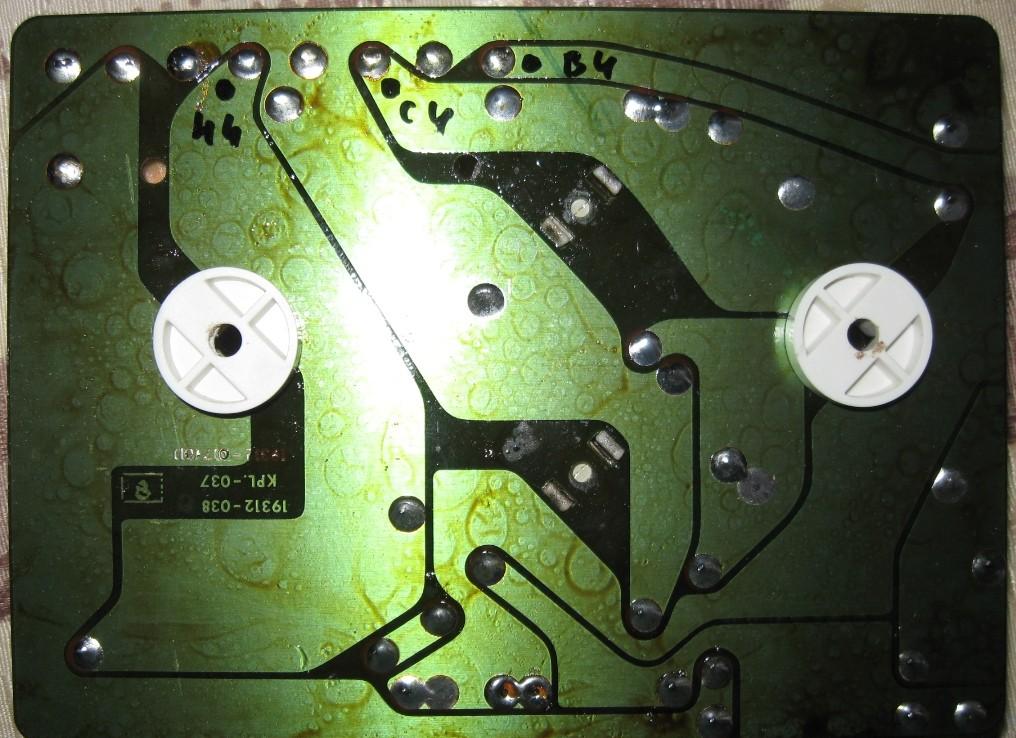

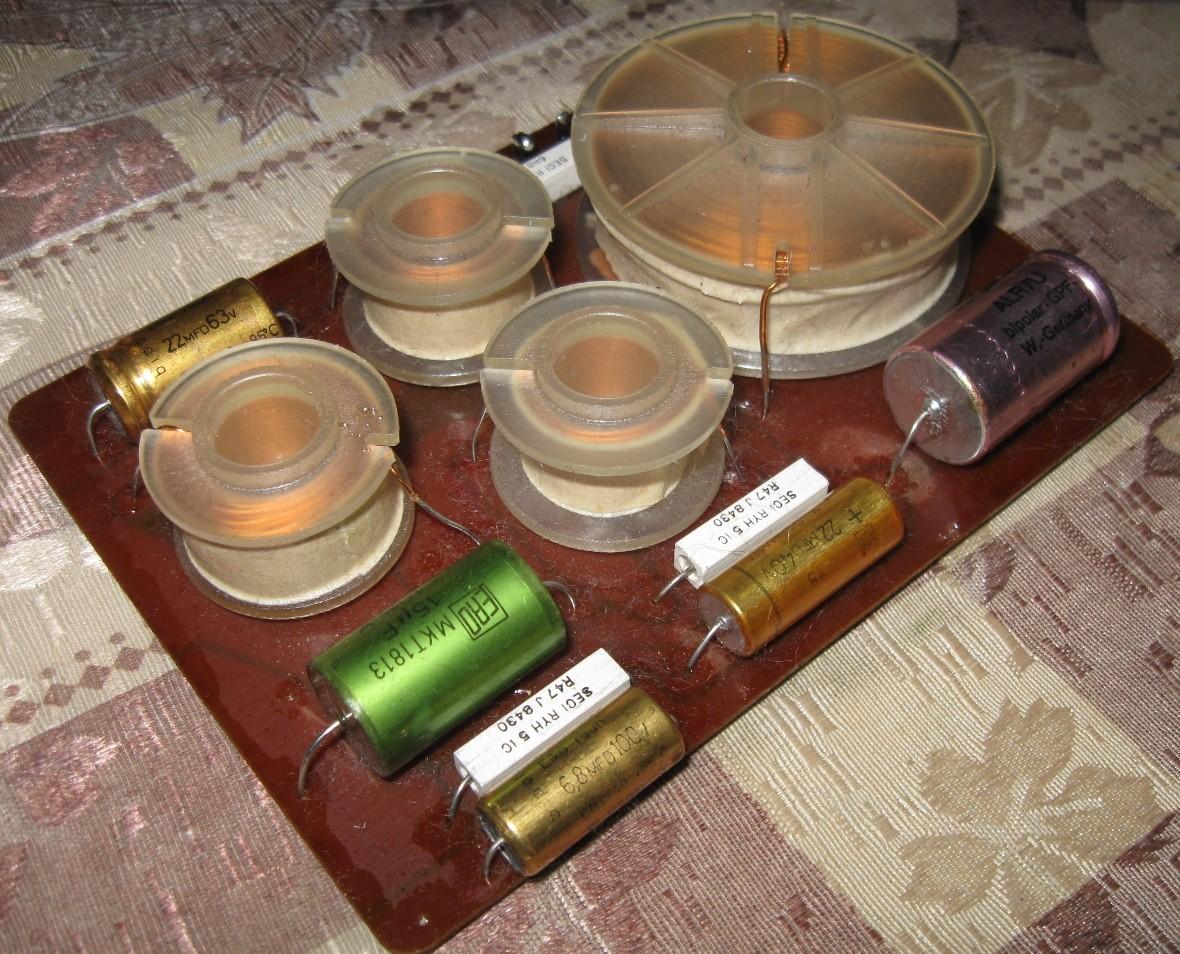

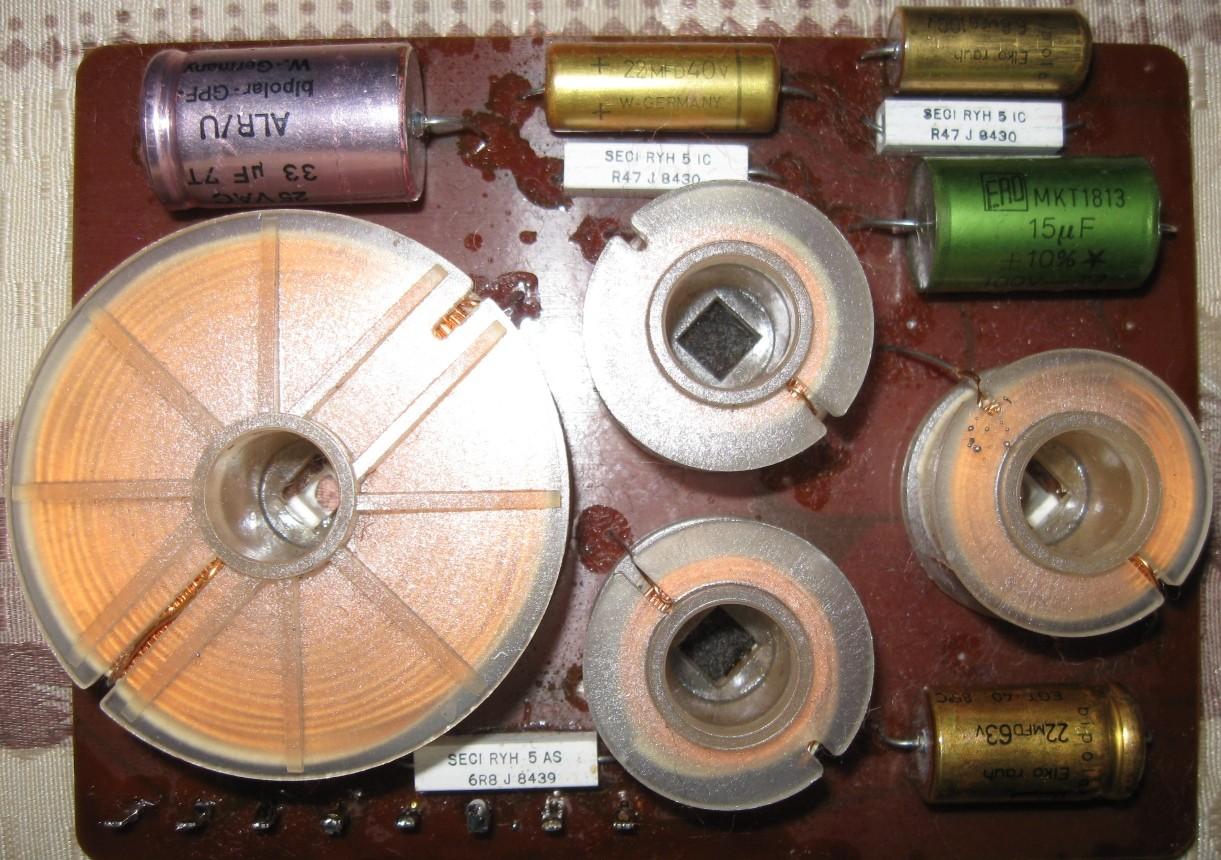

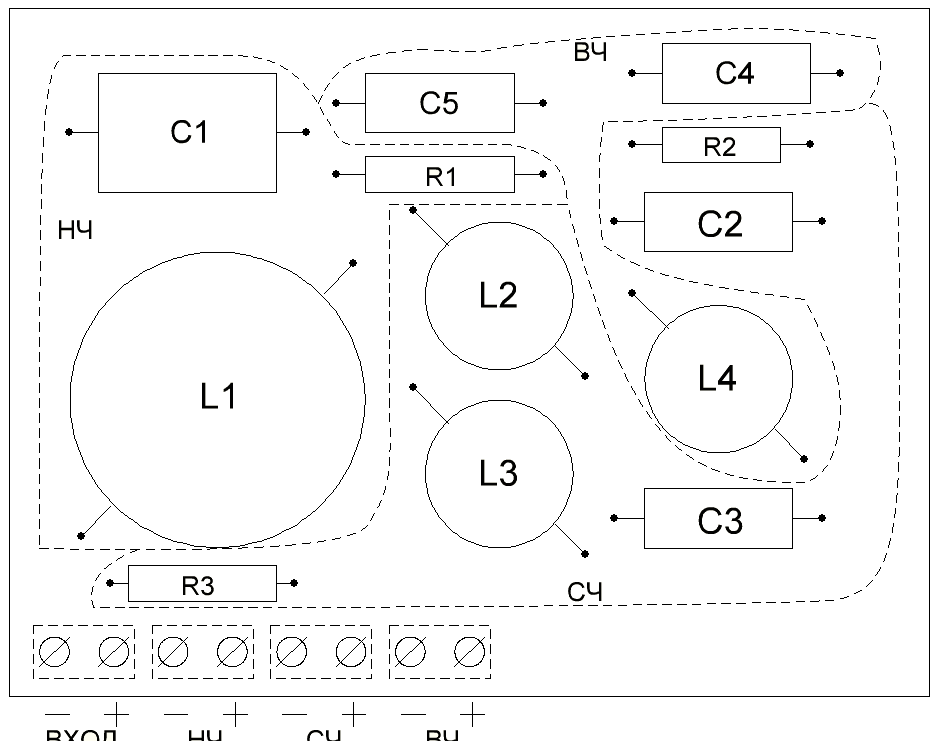

Внутри на задней стенке крепится плата электрических фильтров. В фильтре использованы катушки на воздушных сердечниках, электролитические конденсаторы (1 пленочный) и керамические резисторы. При проверке конденсаторы имели заявленную емкость. Немного смутила толщина провода на катушках индуктивности, особенно на маленьких. Разводка в фильтре выполнена на печатной плате. К динамикам идут медные провода приемлемого сечения, причем провода окрашены (в фазировке не запутаться). Выход с АС выполнен медным многожильным проводом, который состоит из очень тонких жил, и очень мягкий.
