Производитель: Германия, 1977 г.
Технические характеристики:
Диапазон частот: 40 – 26000 Гц
Сопротивление: 4 Ом
Номинальная мощность: 40 Вт
Максимальная мощность: 60 Вт
Динамики:
НЧ: 145 мм по центру подвеса (бумага на резине)
СЧ: 45 мм по центру подвеса (ткань с пропиткой)
ВЧ: 20 мм по центру подвеса (пленка)
Частоты раздела фильтра: 1000 и 4500 Гц
Размеры (ВхШхГ): 39х23х21 см
Вес: 7,1 кг
Описание:

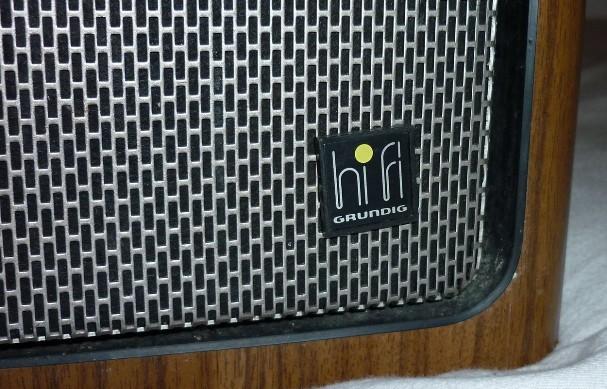

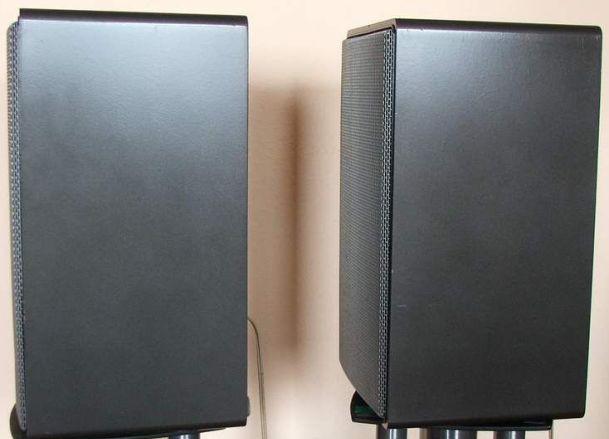

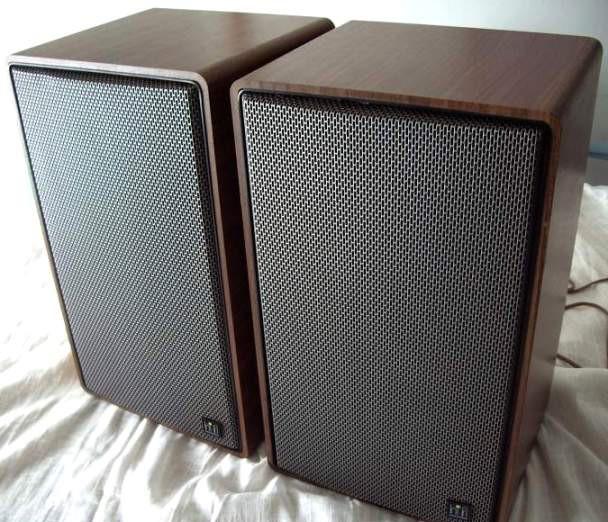

Корпус АС выполнен из мелкозернистого ДСП. Внешне корпус покрыт шпоном и покрашен в коричневый или серый цвет, либо имитирован под дерево. Лицевая панель немного утоплена вглубь корпуса. Защитная сетка металлическая, изнутри оклеена акустически прозрачной тканью темного цвета.

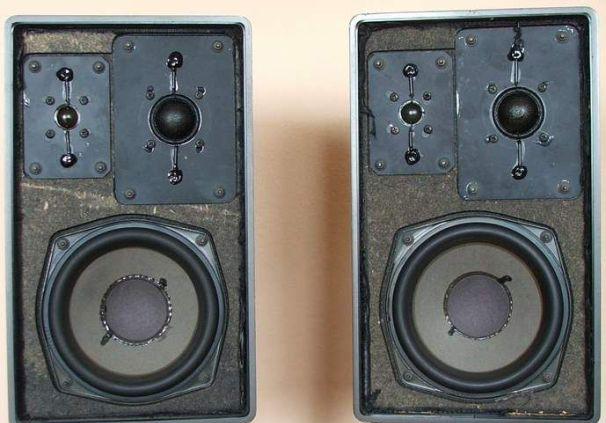

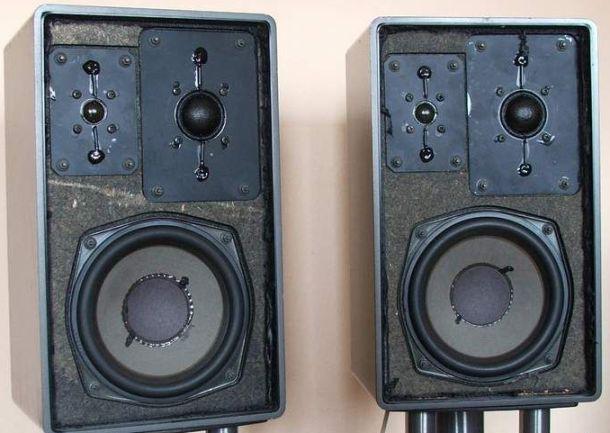

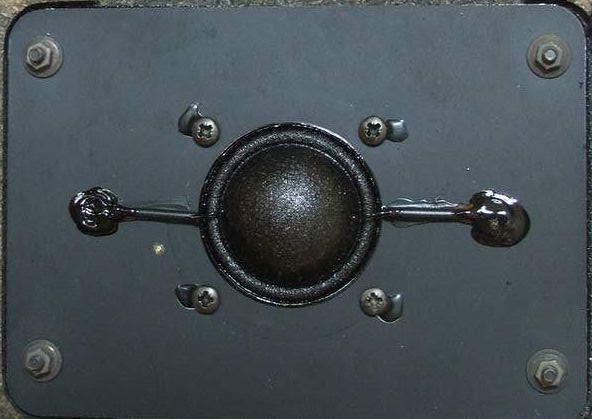

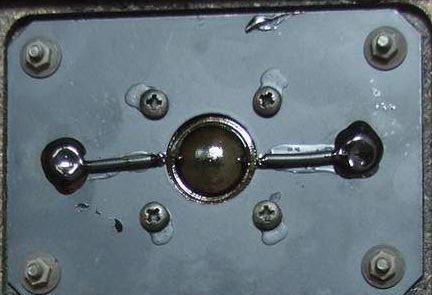

Динамики посажены заподлицо передней панели через пеновый уплотнитель. Все крепится с помощью шурупов. Верхние фланцы СЧ имеют размер 150х110 мм, ВЧ – 110х80 мм. Во всех громкоговорителях использованы ферритовые магниты. В НЧ динамике корзина из метала, размером 175х175 мм. Так же у НЧ динамика с задней стороны оклеена корзина плотным материалом, что-то типа ПАС, чтобы поглотитель не мешал работе диффузора. Внутри АС расположен звукопоглощающий материал (распушенный ватин), который вдоволь заполнен по всему объему корпуса.

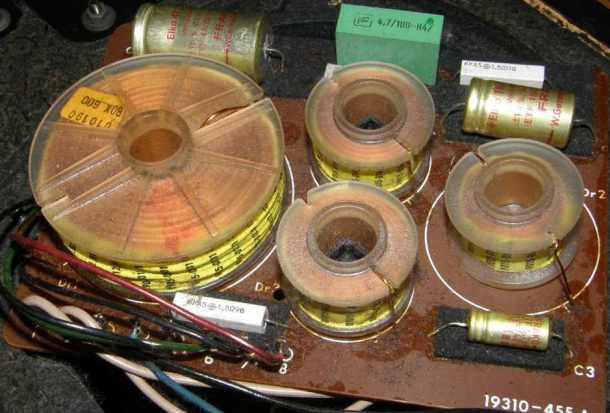

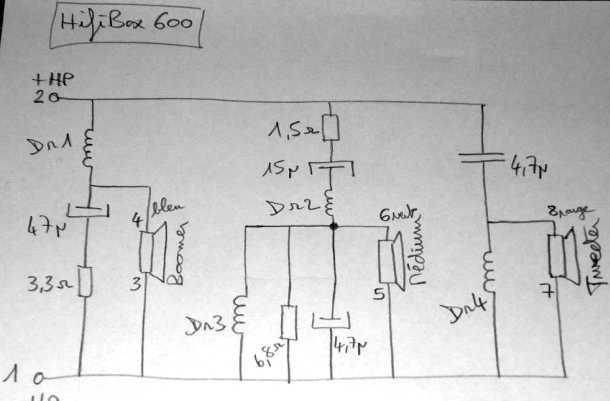

Внутри на задней стенке крепится плата электрических фильтров. В фильтре использованы катушки на воздушных сердечниках, полипропиленовые конденсаторы и керамические резисторы. Разводка в фильтре выполнена на печатной плате. К динамикам идут медные провода приемлемого сечения, причем провода окрашены (в фазировке не запутаться). Выход с АС выполнен медным многожильным проводом, который состоит из очень тонких жил, и очень мягкий.

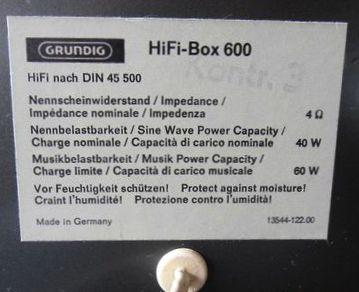

Снаружи на задней стенке имеется бирка с основными техническими характеристиками и названием акустической системы.
