Изготовитель: Германия, 1978-1979.
Технические характеристики GRUNDIG Box 650:
Описание GRUNDIG Box 650

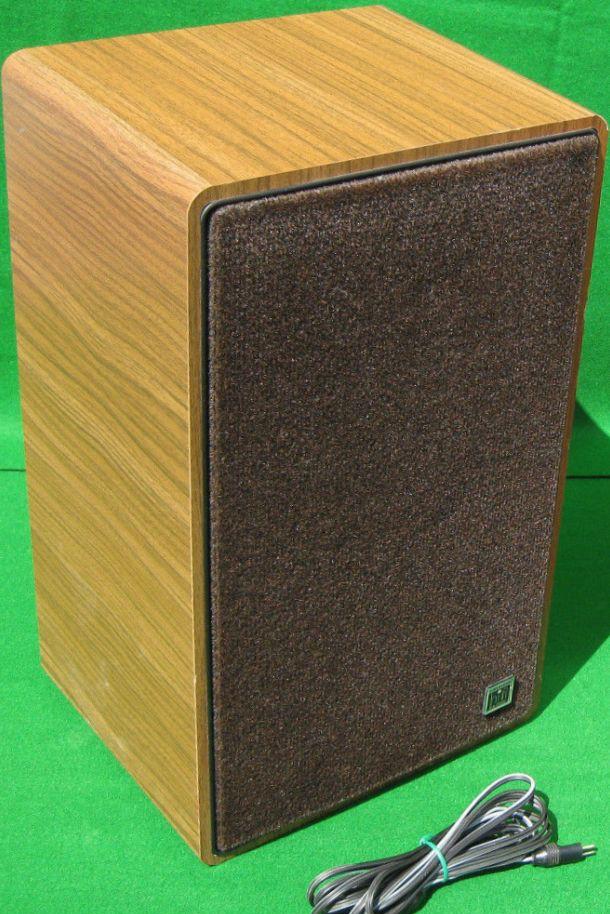

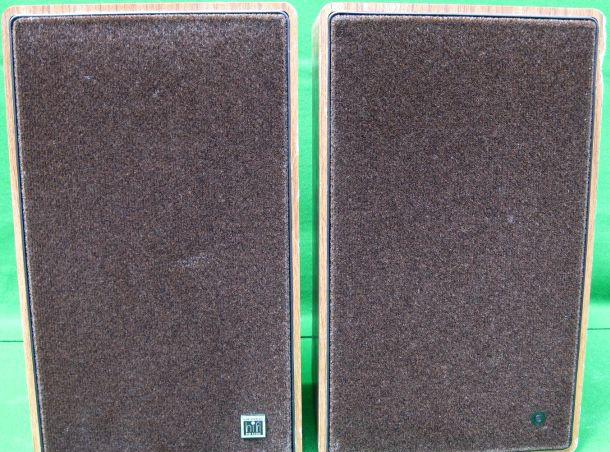

Корпус АС выполнен из мелкозернистого ДСП. Внешне он покрыт шпоном и покрашен в коричневый или серый цвет, либо имитирован под дерево. Внутренний объем 17,4 л. Лицевая панель посажена вглубь корпуса и покрыта таким же шпоном, но другой фактуры. На раму грилей натянута сетка и оклеена акустически прозрачной тканью темного цвета.

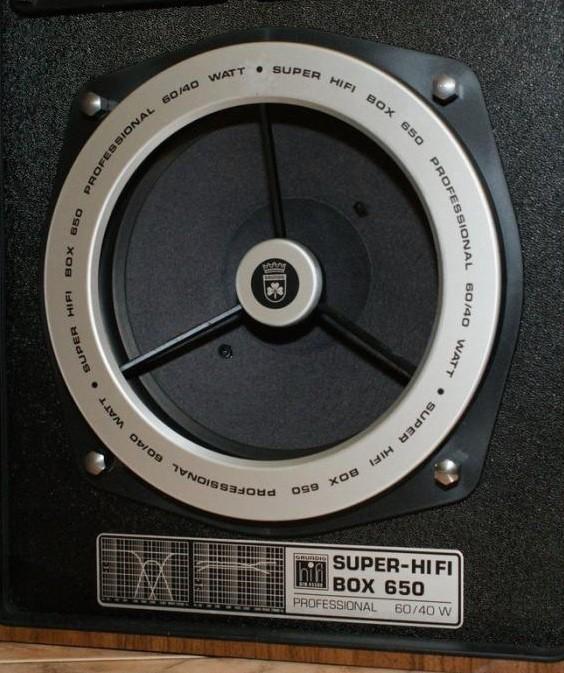

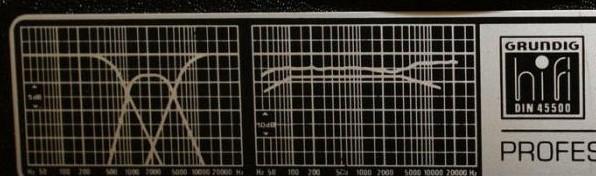

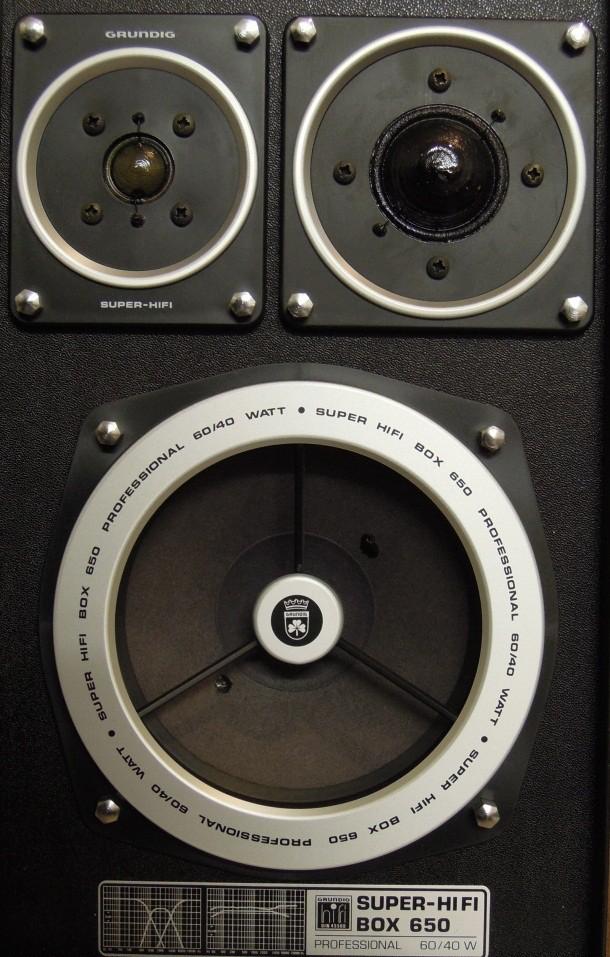

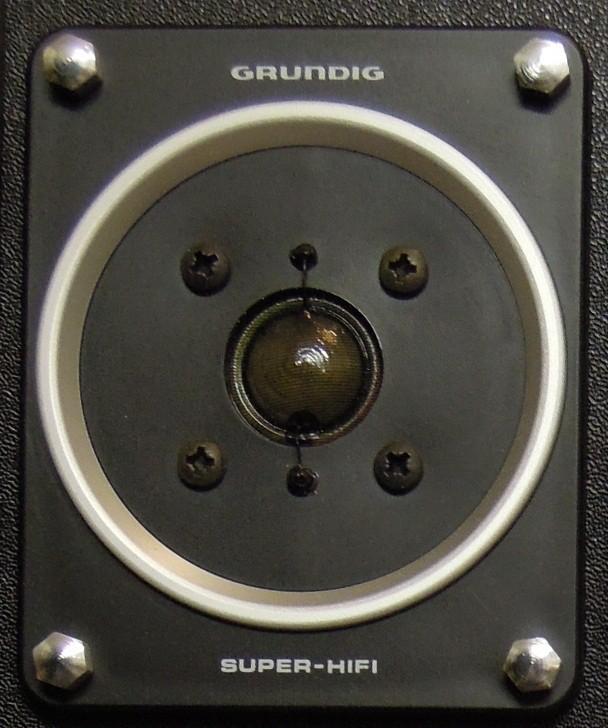

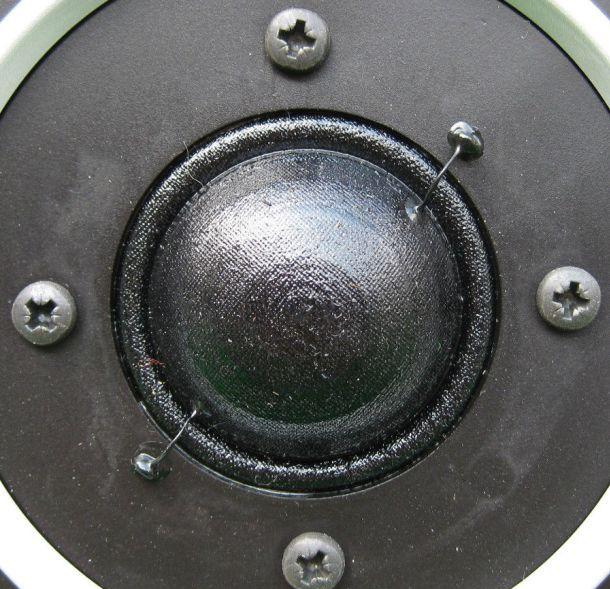

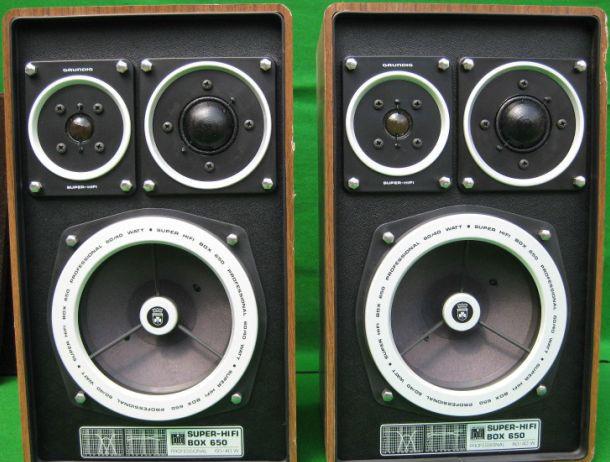

Громкоговорители СЧ и ВЧ расположены рядом в горизонтальную линию над НЧ, под которым находится шильдик с изображением Ачх и названием модели АС. Все динамики крепятся над передней панелью через пеновые уплотнители. Над НЧ крепится пластмассовая декоративная накладка, которые уже и зажимаются гайками. Все динамики крепится с помощью декоративных винтов. НЧ динамик имеет звуковую катушку диаметром 25 мм, СЧ – 37 мм, ВЧ – 19 мм.
Во всех громкоговорителях использованы ферритовые магниты. В НЧ динамике корзина из металла, которая с задней стороны оклеена плотным материалом, что-то типа ПАС, чтобы поглотитель не мешал работе дифузора. Внутри АС расположен звукопоглощающий материал (распушенный ватин).

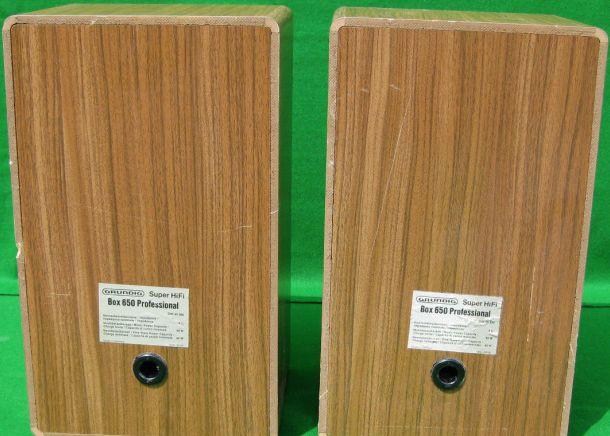

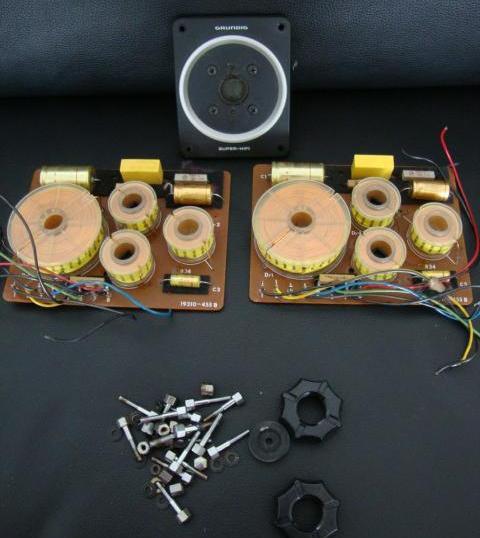

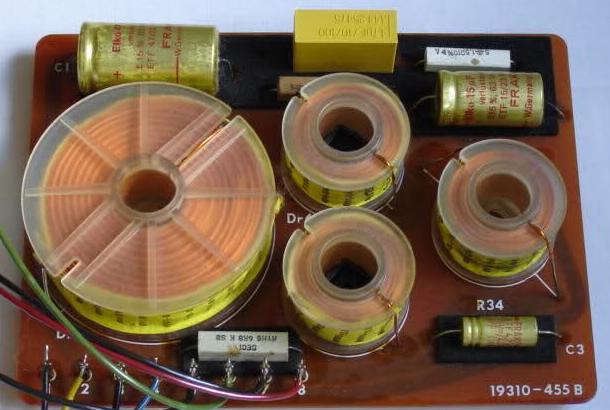

Внутри крепится плата электрических фильтров. В фильтре использованы катушки на воздушных сердечниках, электролитические конденсаторы и керамические резисторы. Разводка в фильтре выполнена на печатной плате. К динамикам идут медные провода приемлемого сечения, причем провода окрашены (в фазировке не запутаться). Подключение к АС осуществляется через шнур на задней стенке.
