Производитель: Германия, 1974 г.
Технические характеристики:
3-х полосная АС закрытого типа
Диапазон воспроизводимых частот: 32 – 26000 Гц
Сопротивление: 4 Ом
Номинальная мощность: 50 Вт
Максимальная мощность: 70 Вт
Используемые динамики:
НЧ: 249 мм по краям корзины (конус, бумага на резине)
СЧ: 117 мм по краям фланца (купол, ткань с пропиткой)

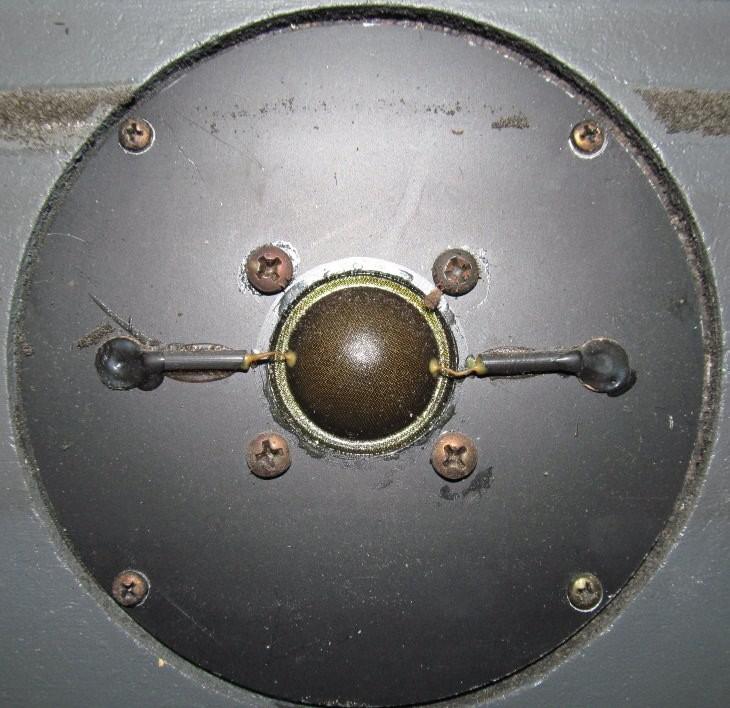

ВЧ: 142 мм по краям фланца (купол, ткань с пропиткой)
Частоты раздела фильтра: 800 и 4000 Гц
Размер с грилем (ВхШхГ): 65х42х19 см
Вес: 18,2 кг
Описание:

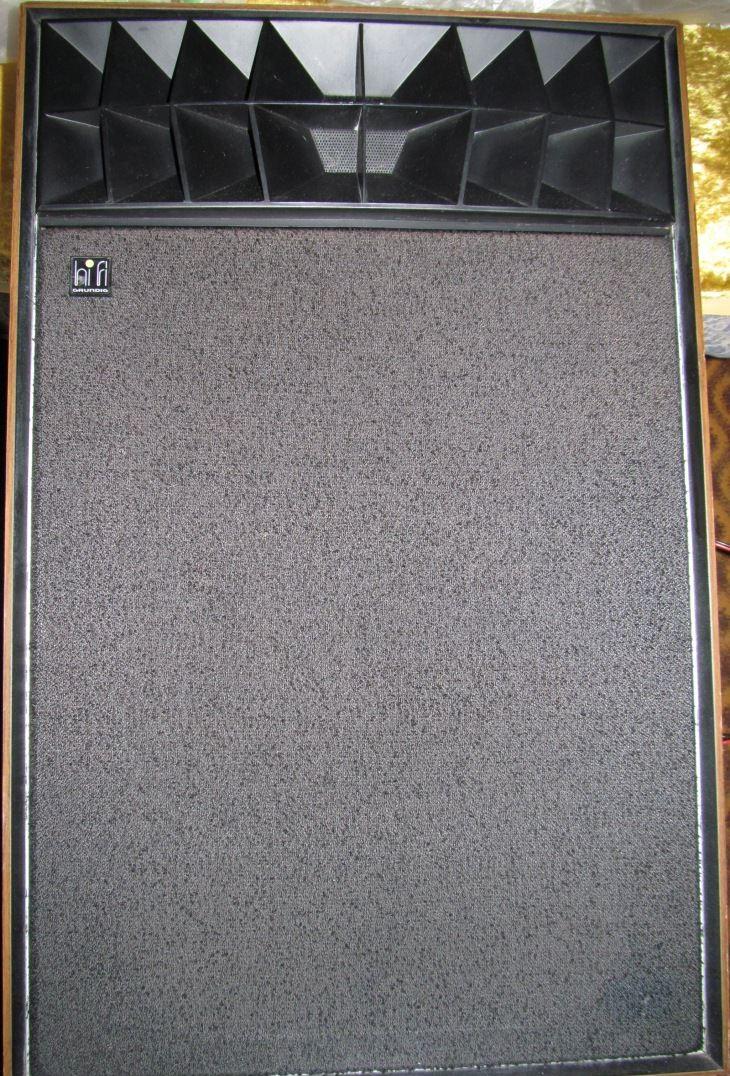

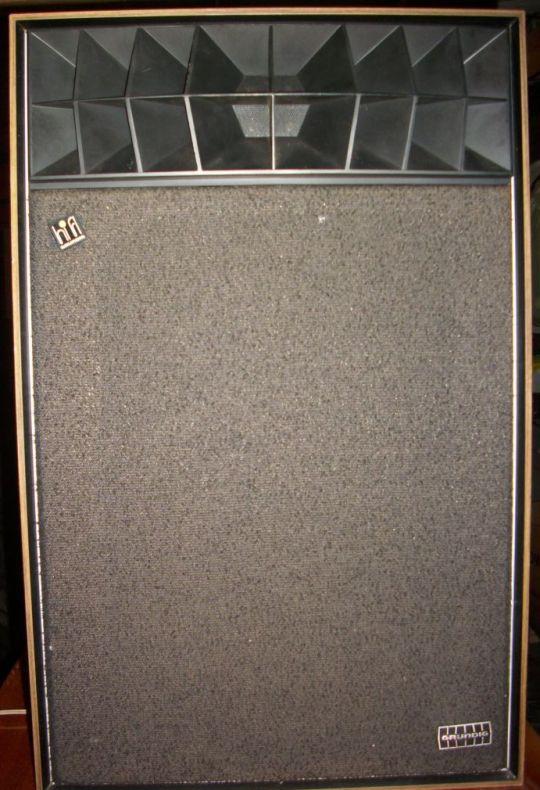

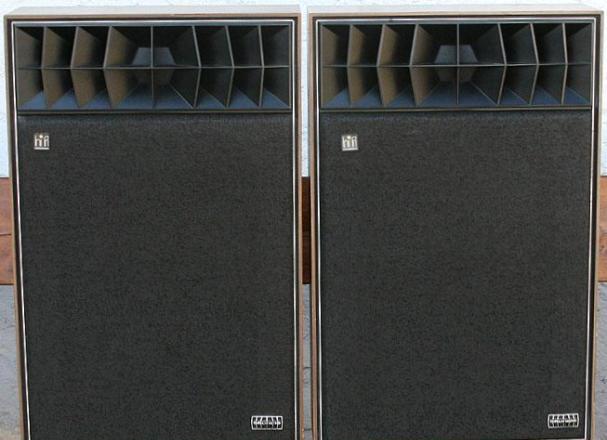

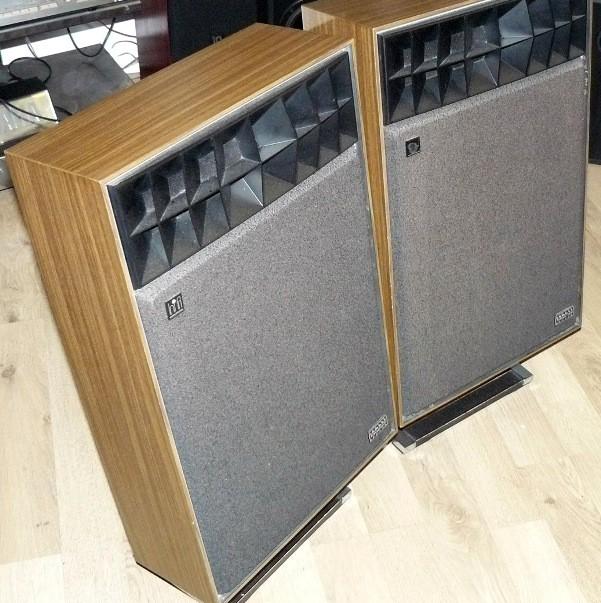

Корпус АС выполнен из мелкозернистого ДСП. Внешне корпус покрыт пленкой с имитацией под дерево. Защитная сетка съемная, закрывает СЧ и НЧ динамики внешне оклеена акустически прозрачной тканью.

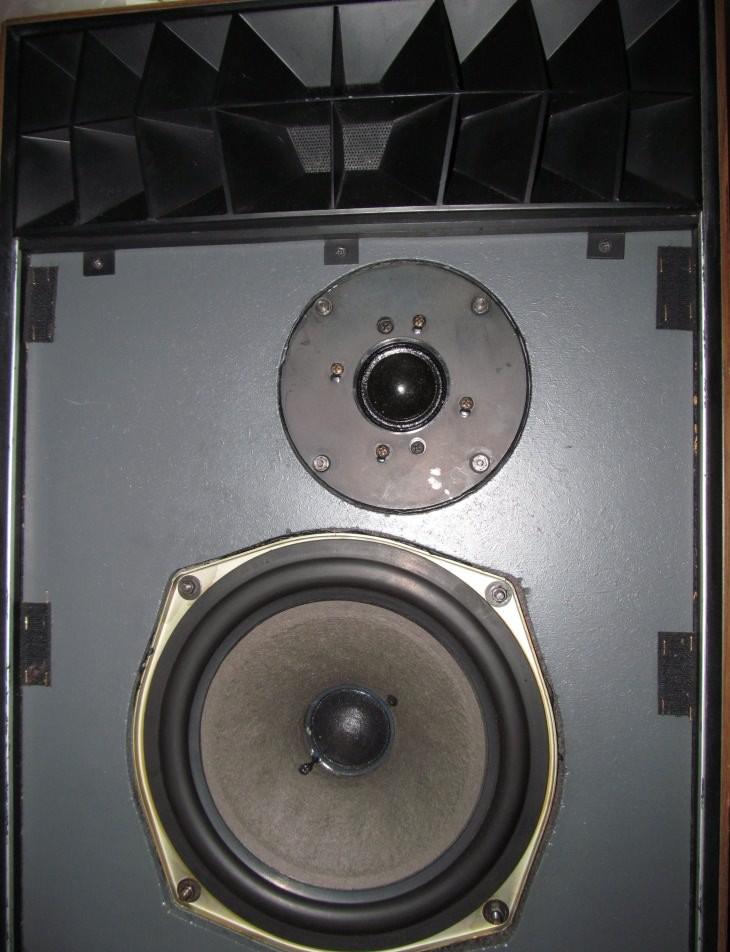

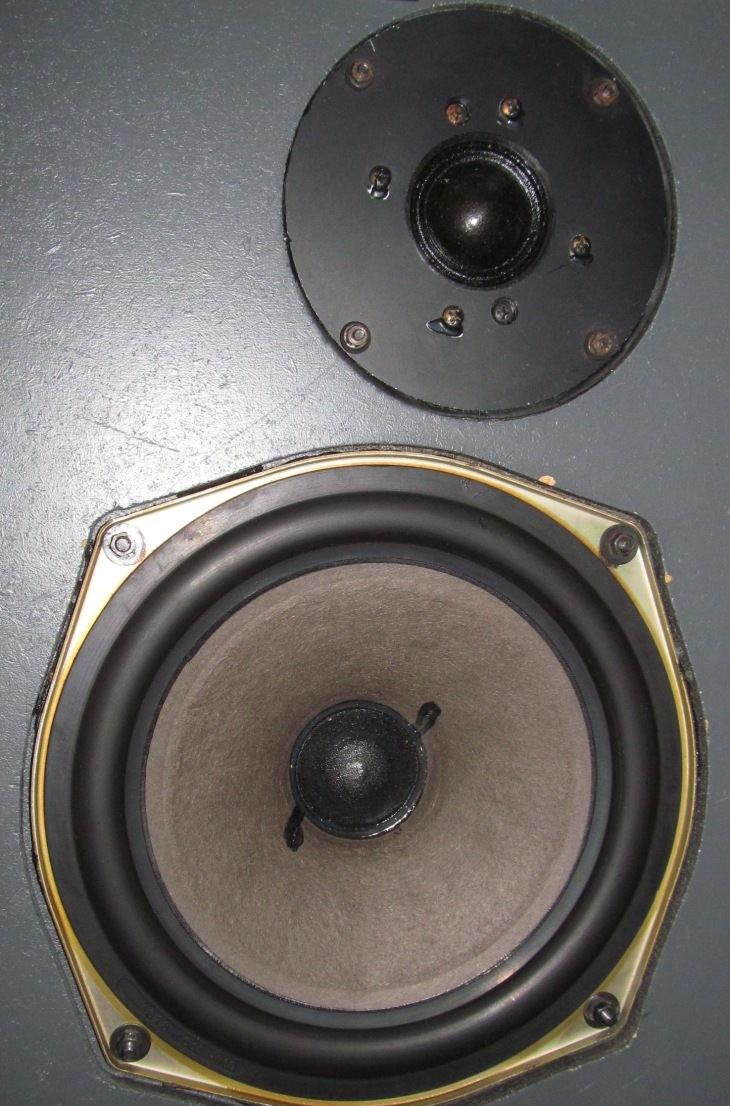

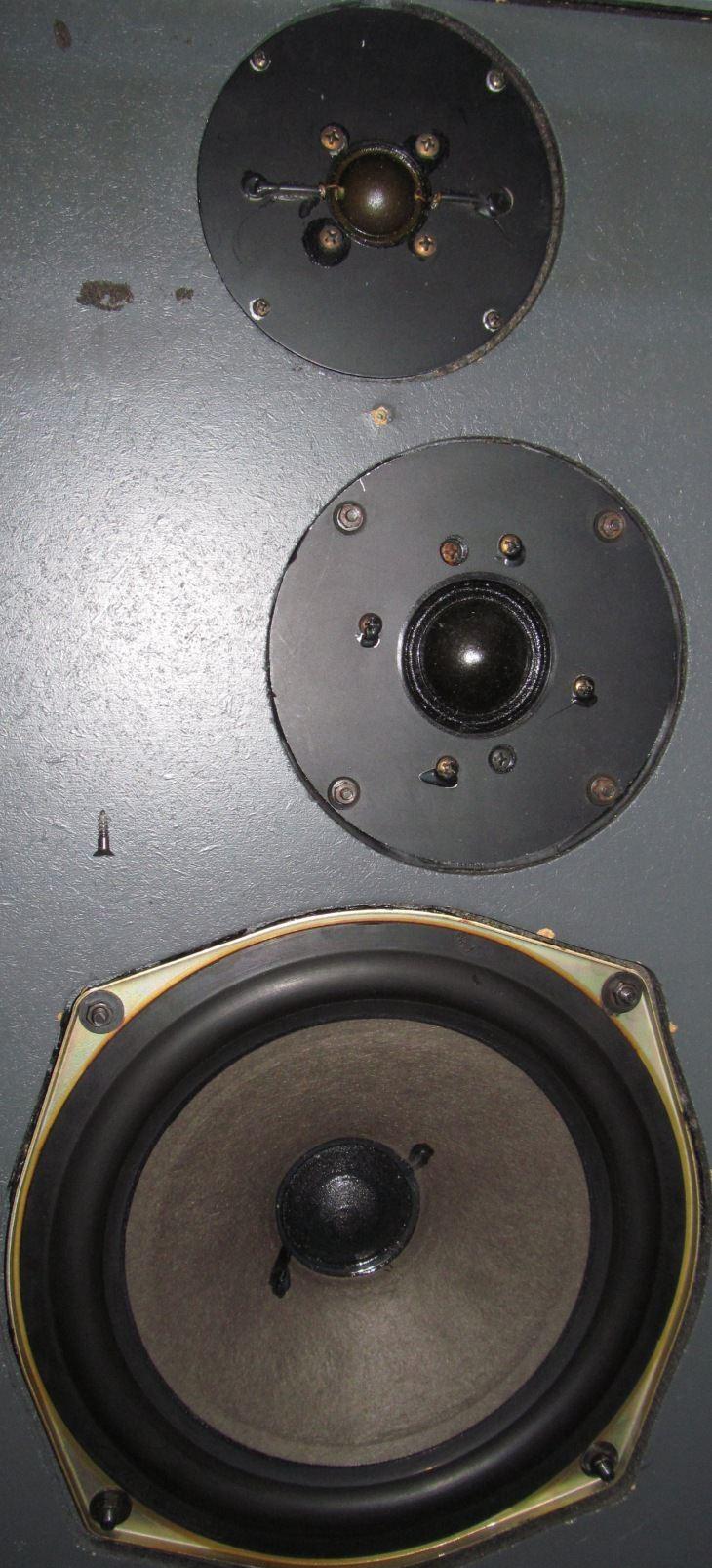

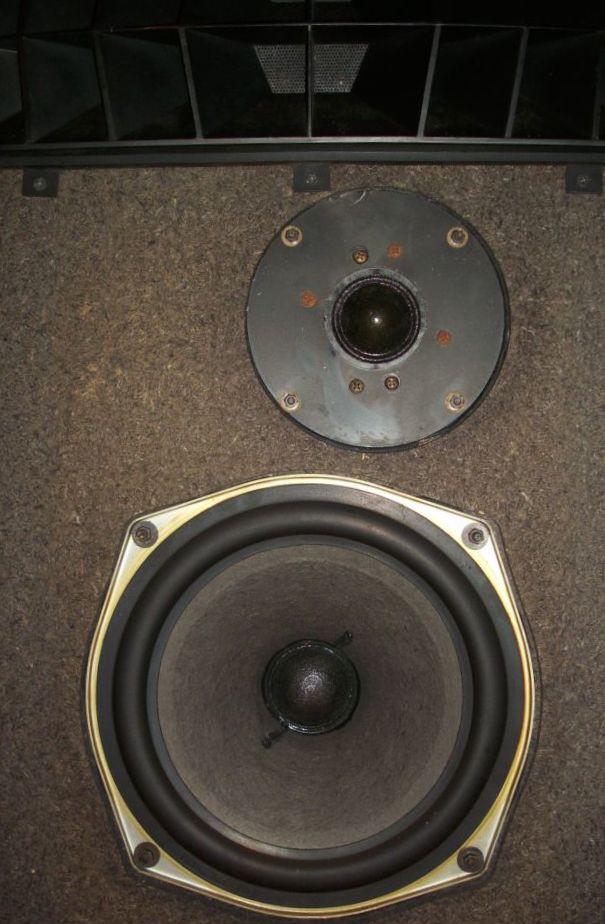

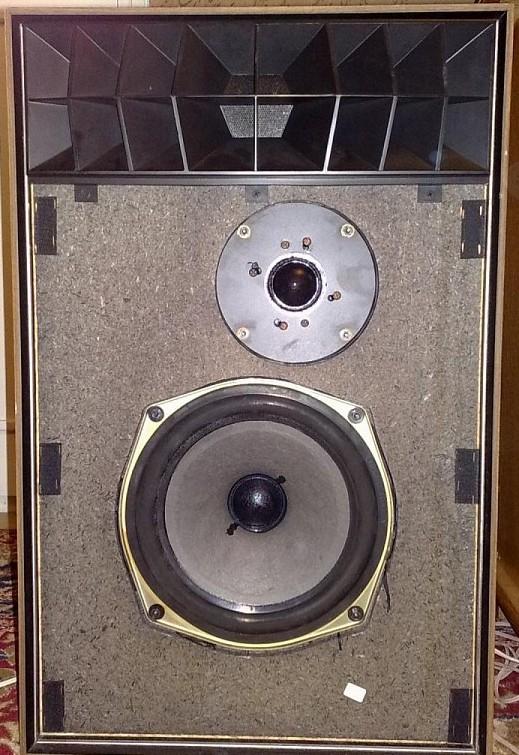

Динамики НЧ и ВЧ посажены заподлицо передней панели через пеновые уплотнители. Все крепится с помощью гаек, которые накручиваются на винты. Во всех громкоговорителях использованы ферритовые магниты. В НЧ динамике корзина из металла. Так же у НЧ динамика с задней стороны корзина оклеена плотным материалом, что-то типа ПАС, чтобы поглотитель не мешал работе диффузора. СЧ динамик расположен вверху и имеет перед собой рупор. Внутри АС расположен звукопоглощающий материал (распушенный ватин), который вдоволь заполнен по всему объему корпуса.
Внутри крепится плата электрических фильтров. В фильтре использованы катушки на воздушных сердечниках, полипропиленовые конденсаторы и керамические резисторы. Разводка в фильтре выполнена на печатной плате.

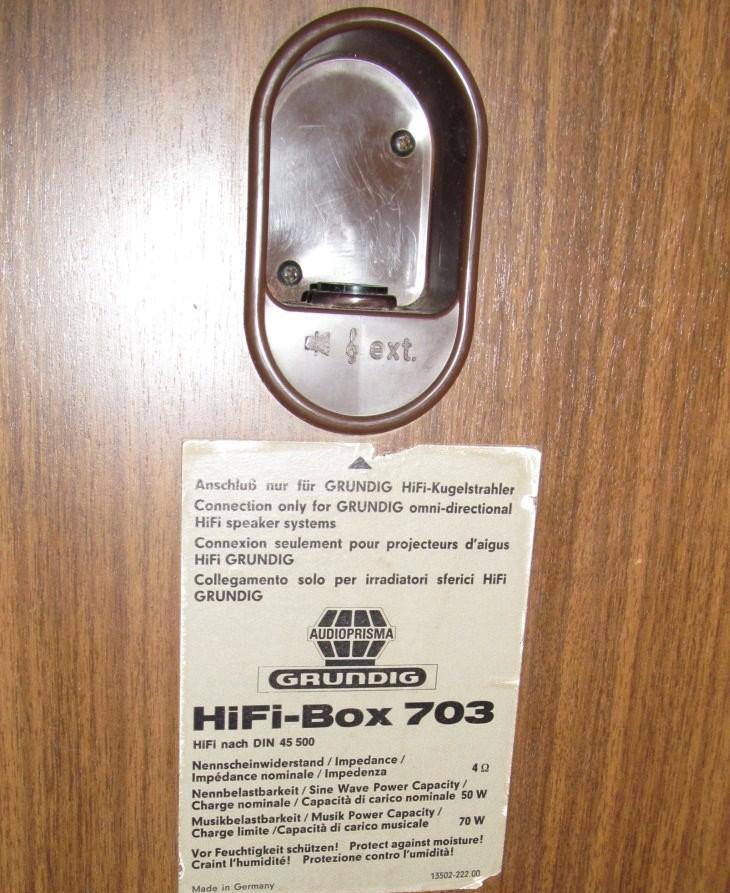

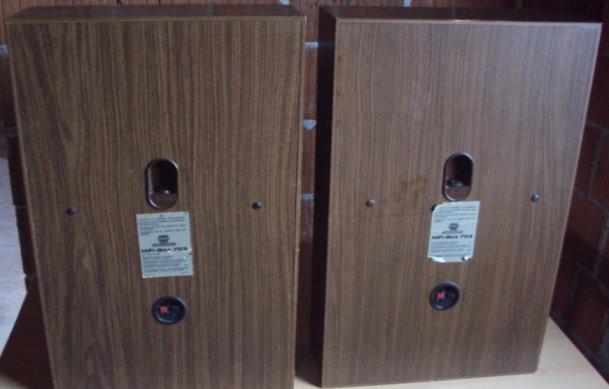

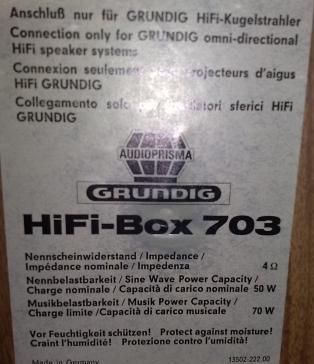

На задней стенке, наклеена бирка с названием акустической системы и её основными техническими характеристиками. Выход АС выполнен с помощью разъема.
