Динамик Громкоговоритель Grundig нестандартной формы

Широкополосный динамик Grundig Multi-Oktav 6.5 дюйма: характеристики и конструкция

Редкий широкополосный громкоговоритель Grundig Multi-Oktav диаметром 6.5 дюйма (16 см) отличается нестандартной овальной формой диффузора и уникальной конструкцией. Эта модель, выпускавшаяся в Германии в 1950-х годах, применялась в радиоприемниках высокого класса, таких как Grundig 4040W и Grundig 5040W. Динамик обеспечивает чистое звучание благодаря бумажному диффузору и тканевому пылезащитному колпачку, что делает его ценным элементом для реставрации vintage-аудиотехники.

Особенность конструкции заключается в цельной детали: диффузор и подвес выполнены из одного куска бумаги, что снижает резонансные искажения. Рама изготовлена из толстой стали или алюминия, а для крепления внутри корпуса использовались специальные скобы, прижимающие динамик к панели, так как стандартных отверстий для винтов на корзине нет. Для более детального изучения конструкции динамиков того времени рекомендуем ознакомиться с обзором Громкоговоритель из радиоприёмника «Рига-6».

Технические параметры и размеры динамика Grundig

Несмотря на отсутствие заводского артикула, технические параметры динамика позволяют подобрать ему замену или оценить его возможности в акустическом оформлении (закрытый ящик, фазоинвертор).

Параметр	Значение / Описание
Модель	Grundig Multi-Oktav
Тип	Широкополосный динамический громкоговоритель
Размер	6.5 дюймов (16 см)
Форма диффузора	Овальная (короткие стороны параллельные)
Материал диффузора	Бумага (единое целое с подвесом)
Магнит	Постоянный керновый
Диаметм магнита	30 мм
Ход диффузора	25 мм
Мощность	60 Вт (макс.), 10 Вт (номинал)
Частотный диапазон	50 Гц - 20 кГц
Вес	2.5 кг
Крепление	Скобы (без отверстий в раме)

Особенности конструкции и звукопередачи

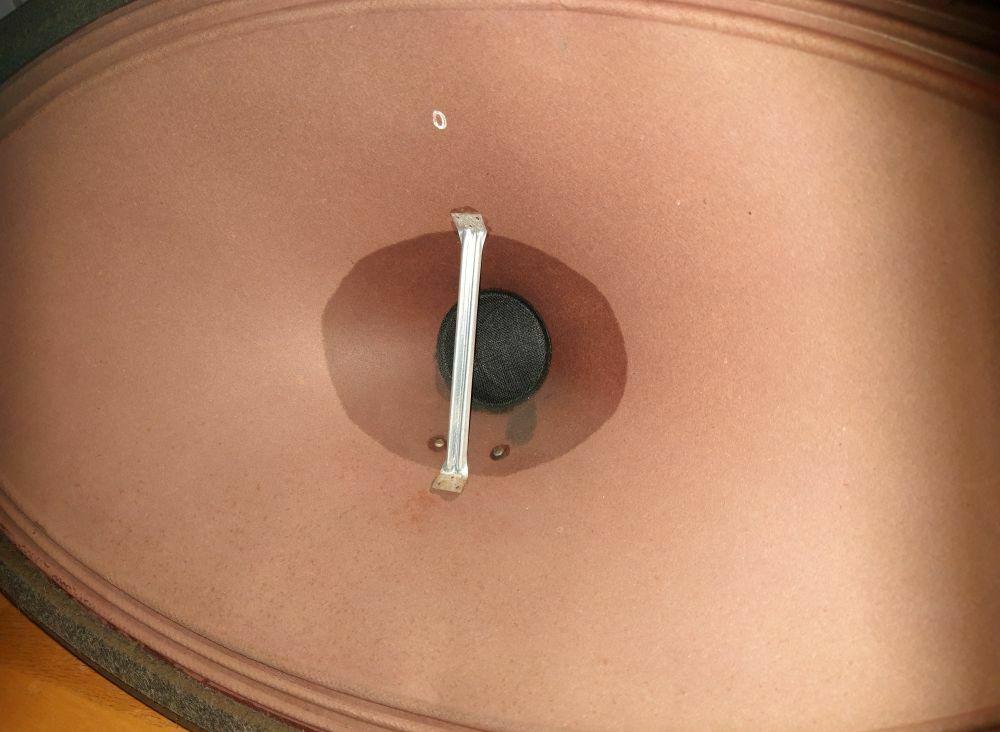

Конструкция динамика Grundig Multi-Oktav продумана для минимизации цветовых искажений. Алюминиевая планка над пылезащитным колпачком служит дополнительным элементом жесткости. Уплотнительное кольцо, наклеенное по краю корзины, обеспечивает герметичность при внутреннем монтаже в корпус приемника.

Звучание динамика характеризуется как чистое и прозрачное с высокой детализацией. Благодаря широкому частотному диапазону (от 50 Гц до 20 кГц), он способен воспроизводить глубокие басы и кристально чистые высокие частоты, что было редкостью для компактных радиоприемников 50-х годов.

Если вас интересуют альтернативные решения для современных аудиосистем, обратите внимание на проект Grundig Box FL 10 – плоские малыши.

Фотографии динамика Grundig

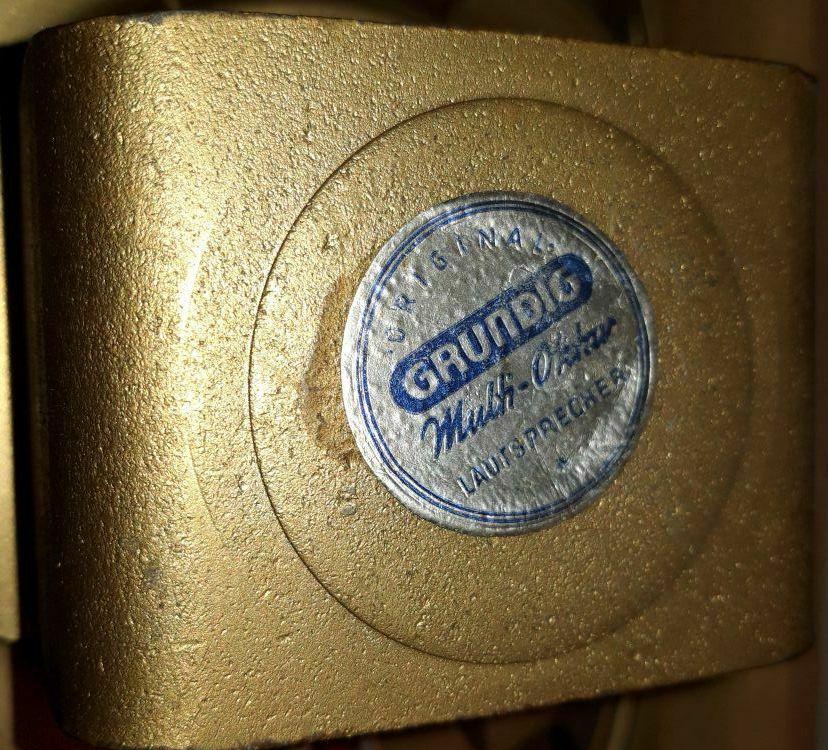

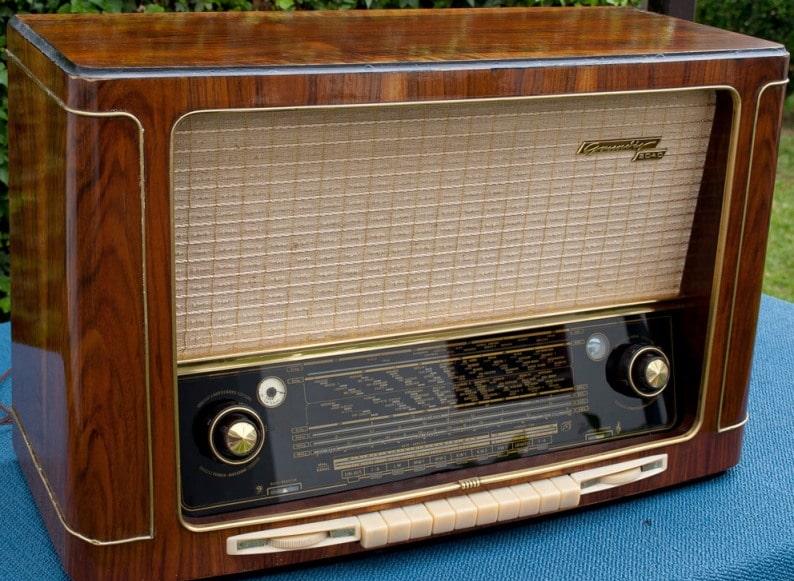

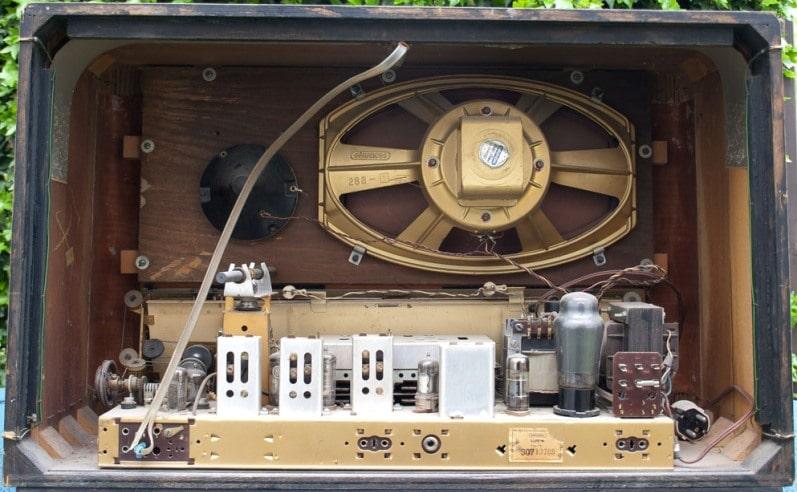

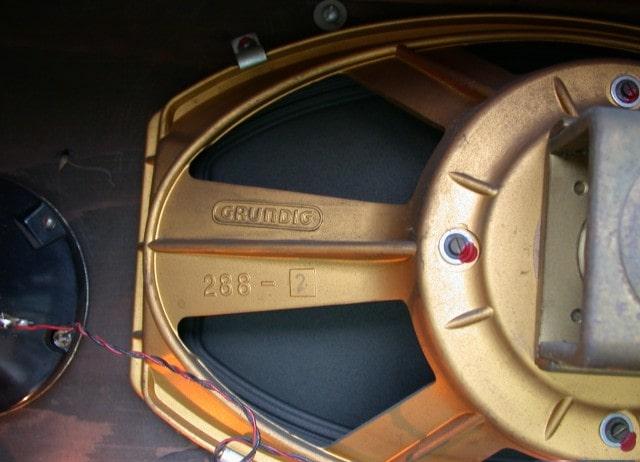

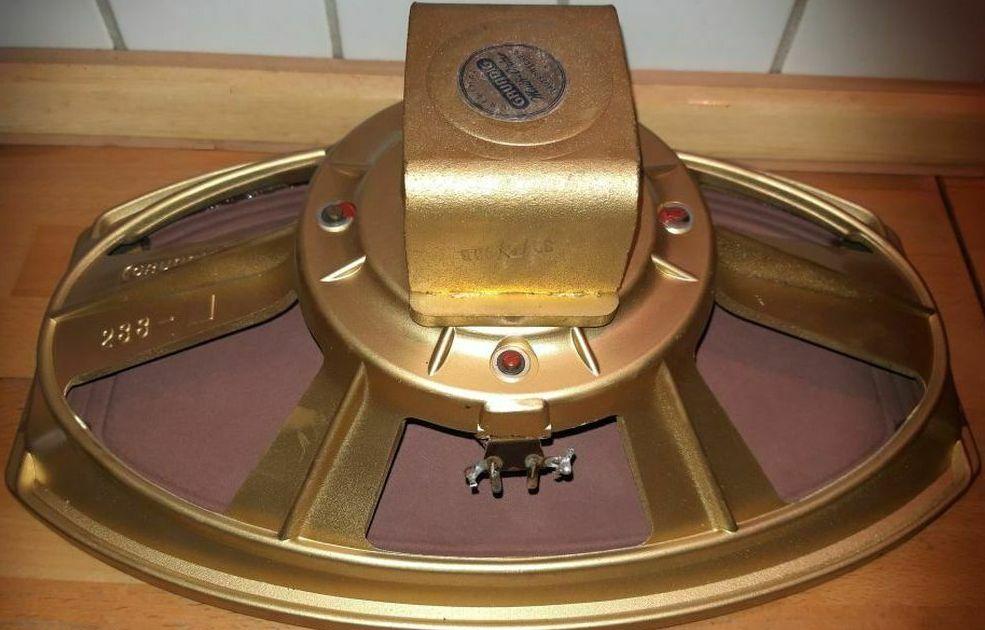

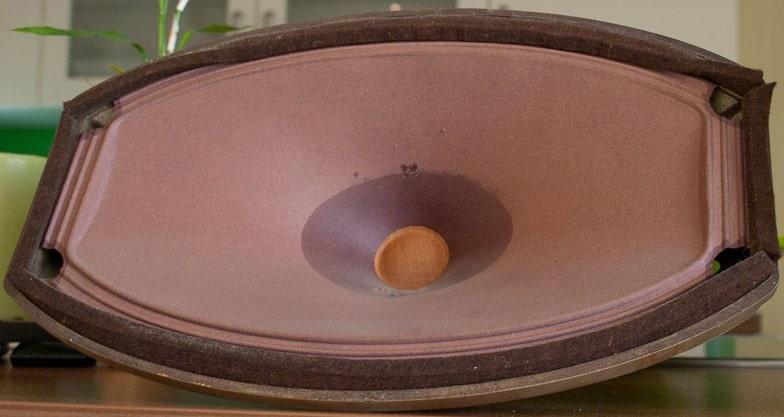

На фотографиях ниже представлен общий вид громкоговорителя, а также детали конструкции, включая планку над пылезащитным колпачком и пример установки в корпус радиоприемника Grundig 5040W.
