Акустическая система изготавливалась в Германии с 1965 по 1966 год. Является топовой моделью в данной линейке того времени. Модель чуть меньшего размера и с меньшим количеством установленных громкоговорителей – Grundig Box 70, существуют еще Box 80, и практически акустика-призрак с этой же линейки – Box 90.
Cписок акустических систем Grundig
Характеристики Grundig Box 100
3-х полосная АС закрытого типа
Диапазон воспроизводимых частот: 30 – 16000 Гц
Сопротивление: 5 Ом
Максимальная мощность: 30 Вт
Установленные динамики
НЧ: 1 х Ø305 мм (бумажный конус)
СЧ: 2 х 176×126 мм овальной формы с бумажным конусом
ВЧ: 6 х Ø60 мм
Варианты цвета: лакированный натуральный орех или шпон тика
Частоты раздела: 500 Гц и 5000 Гц (6 дБ/окт)
Внешние размеры без ножек (ВхШхГ): 600х535×405 мм
Масса одной АС: 27 кг
На момент выпуска оценивалась в 515 немецких марок
Обзор
Корпус изготовлен из ДСП и фанерован шпоном тика или изготовлен из натурального ореха с покрытием лаком. Внутренний объем корпуса 100 л. Задняя стенка съемная. Лицевая панель (гриль) закрывается деревянной рамой с тканью. Внутри установлена распорки: верх-низ, боковые и к задней стенке. Изнутри корпус оклеен тонким слоем звукопоглотителя из марли с ватой.

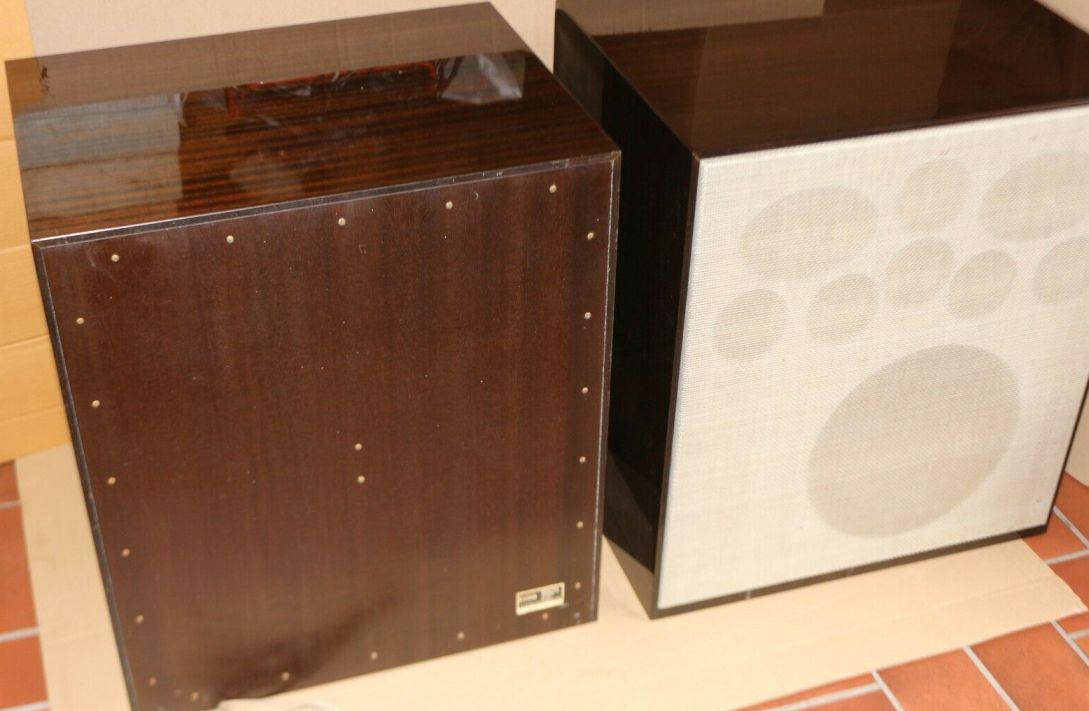

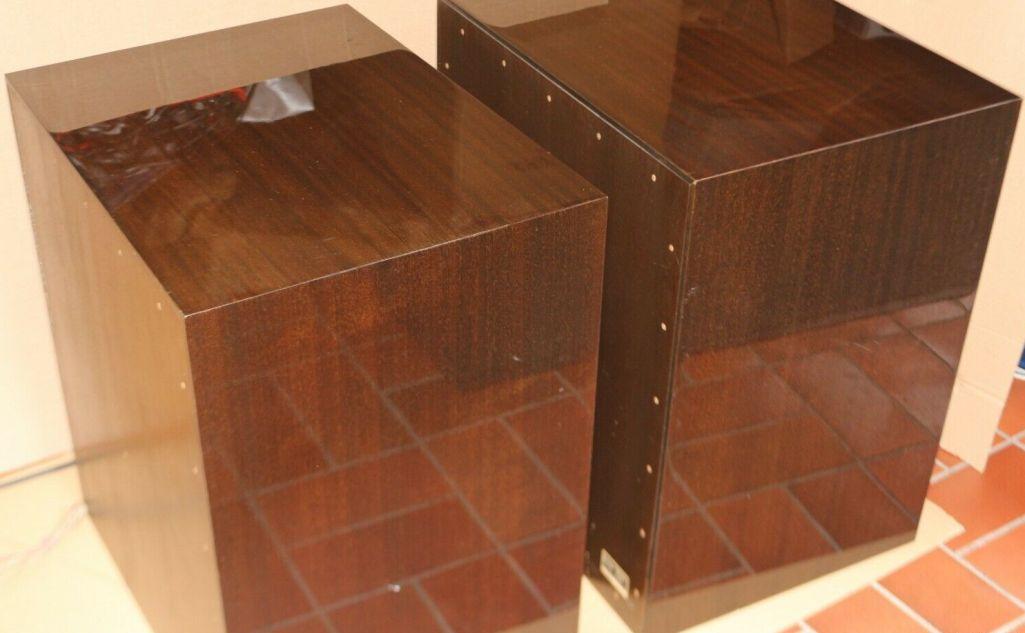

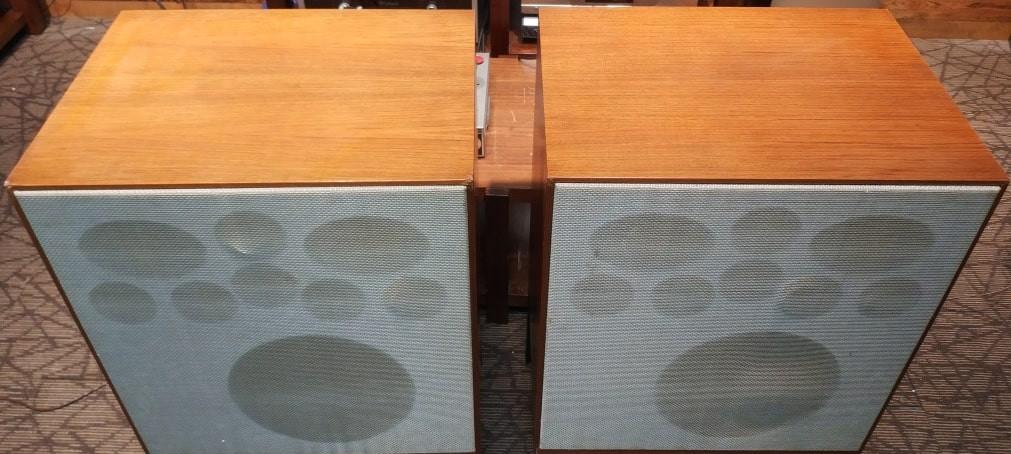

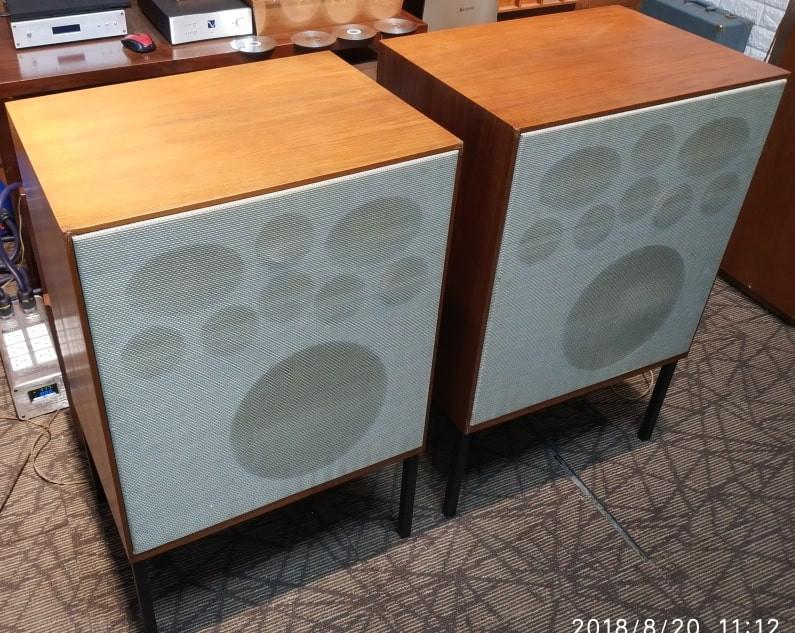

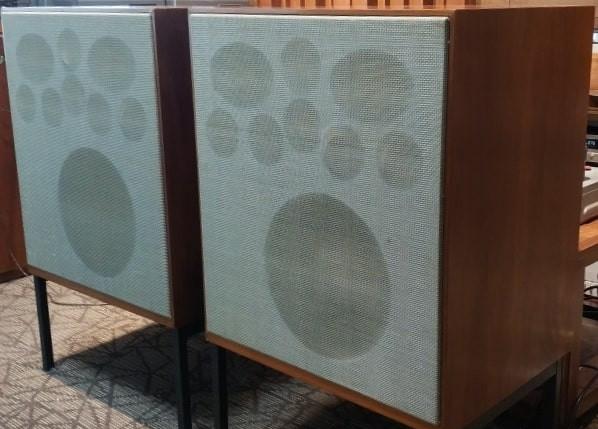

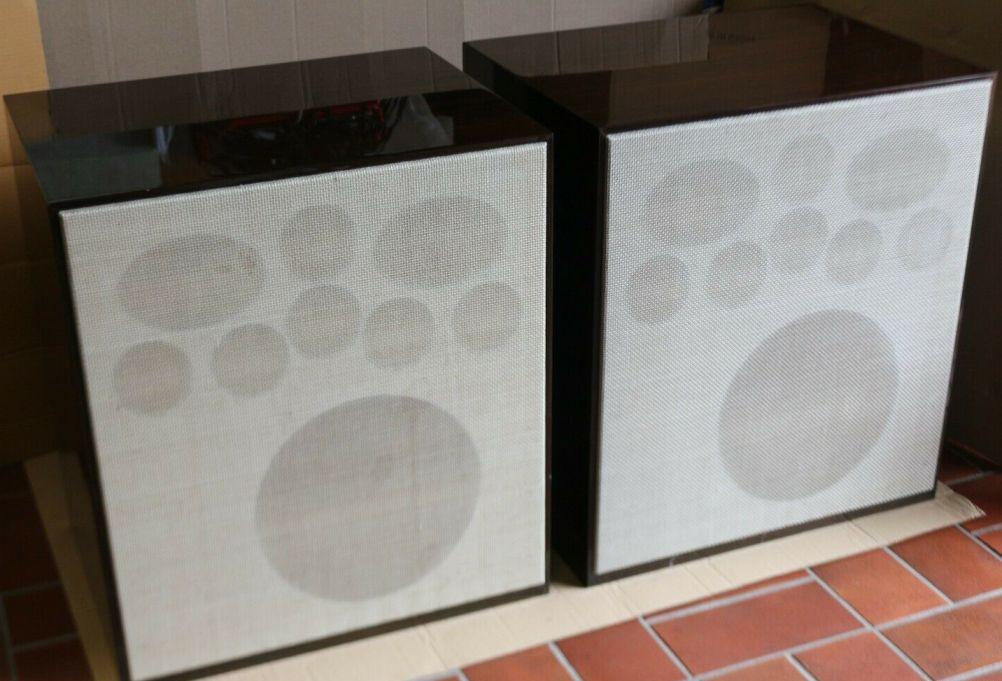

Корпус из ореха и с тиковым шпоном:

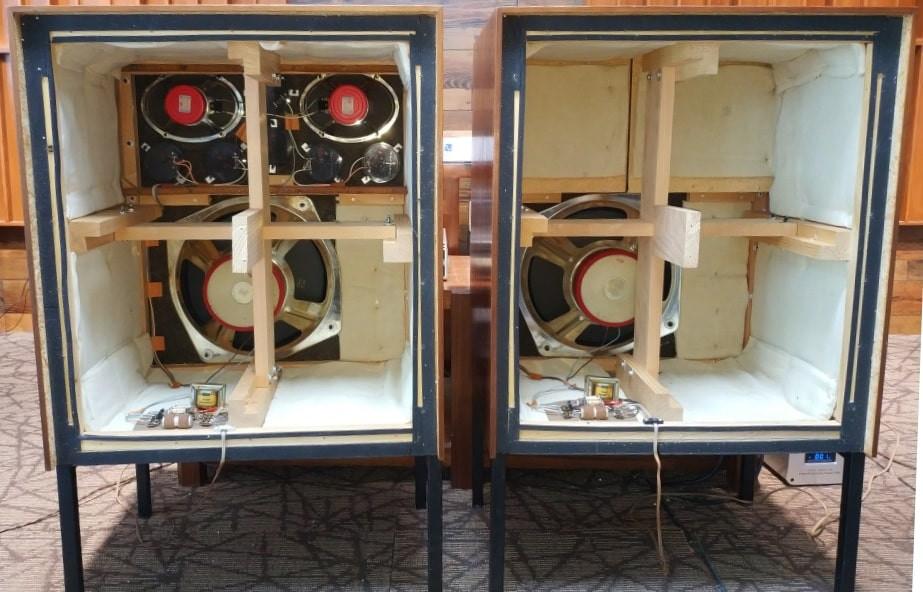

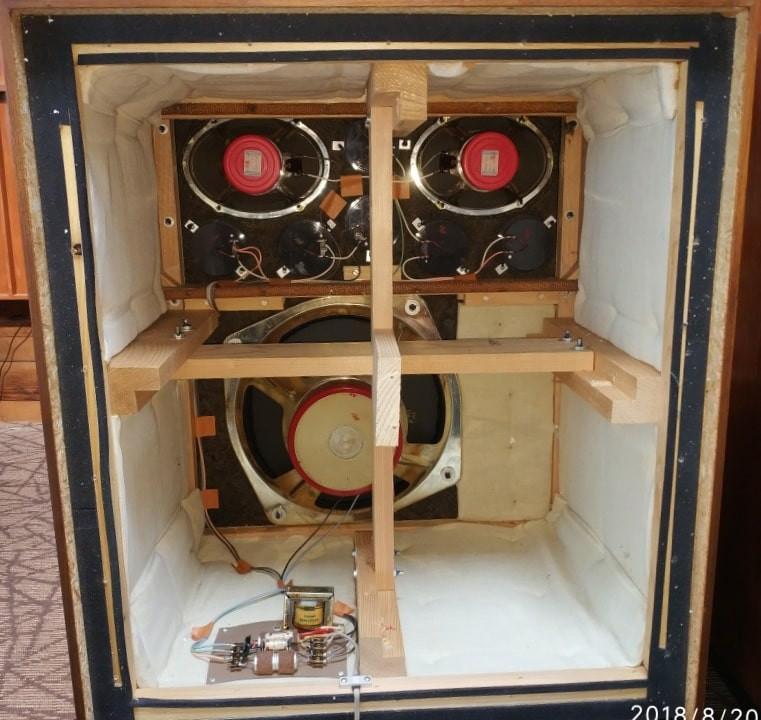

Корпус без задней стенки (справа еще не снята задняя стенка для СЧ/ВЧ):

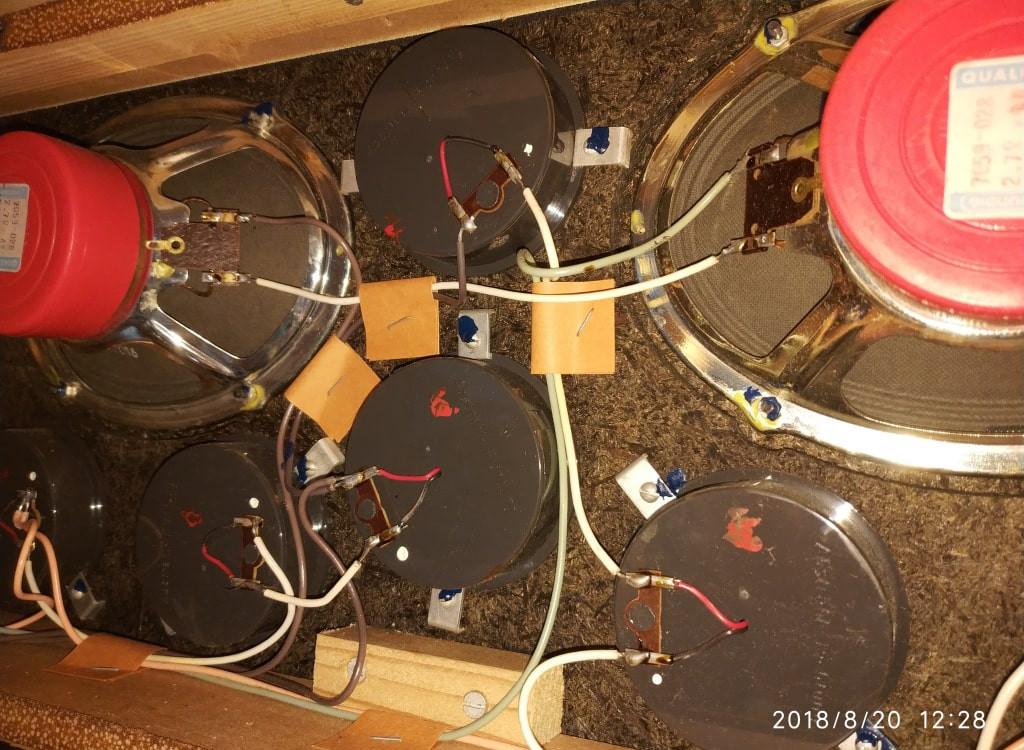

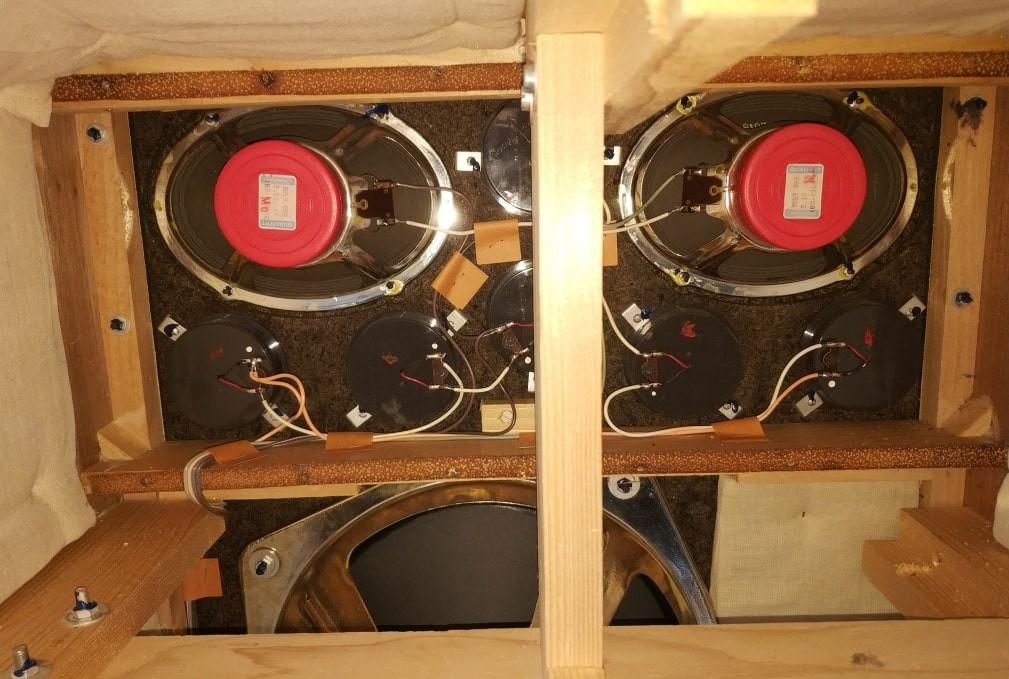

В верхней части динамики СЧ и ВЧ закрыты в отдельный корпус. На фото стенка такого корпуса снята.
В качестве СЧ установлена пара широкополосных динамиков. Какие здесь установлены ВЧ громкоговорители не известно, но отталкиваясь от предыдущих моделей можно предположить, что они так с бумажным конусом.

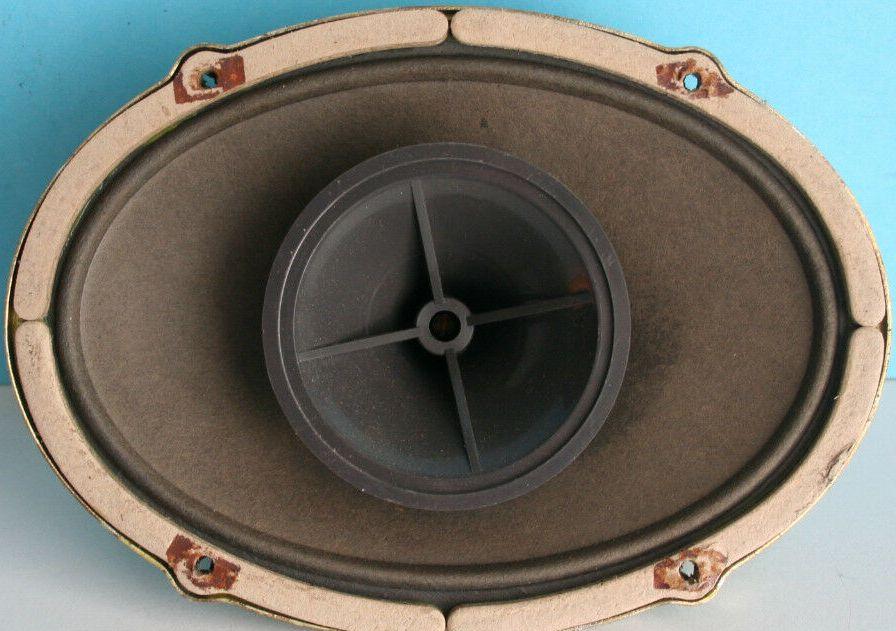

ШП в качестве СЧ:

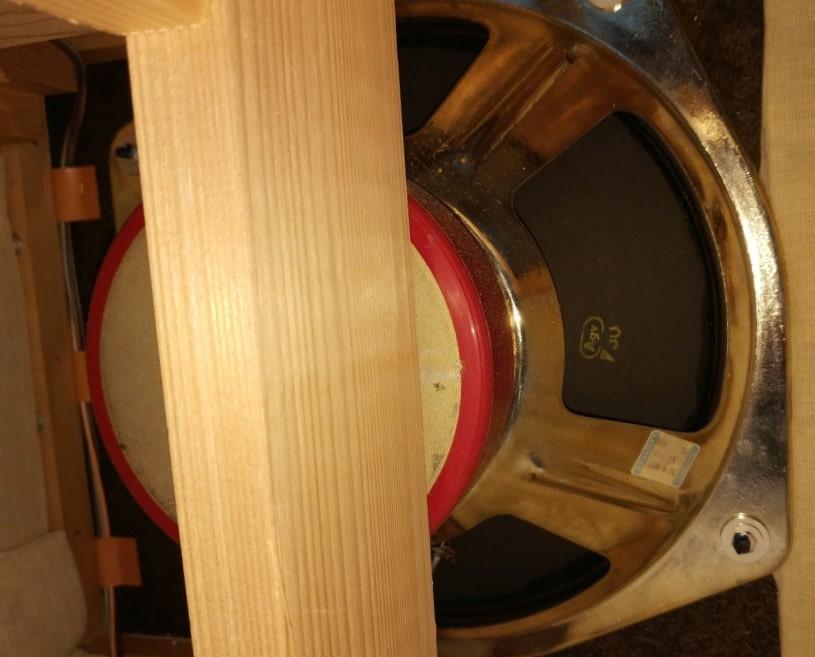

НЧ громкоговоритель с диаметром звуковой катушки 37 мм. Магнитная индукция в зазоре достигает значения 15700 максвелл. Корзина – штампованная сталь. Магнит – кольцевой ферритовый с пластмассовым кожухом.

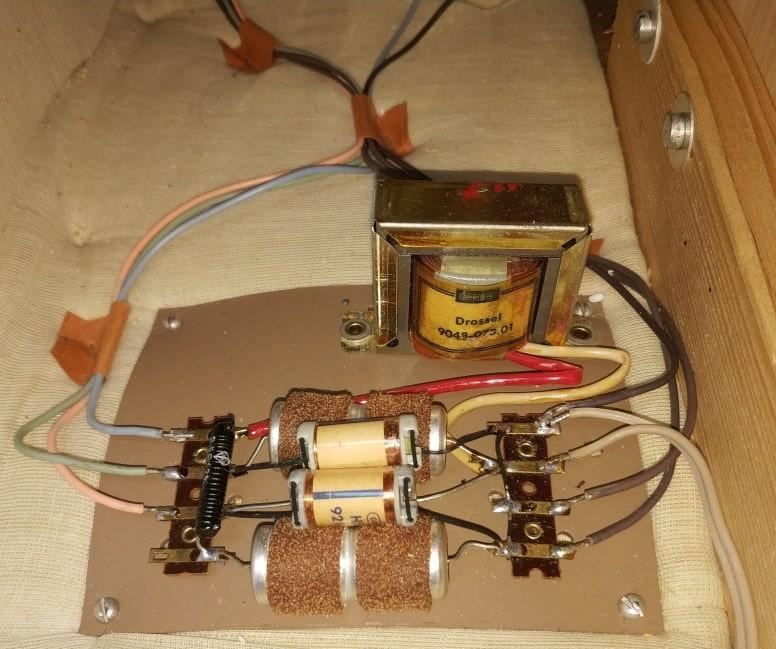

Электрические фильтры на дне корпуса:

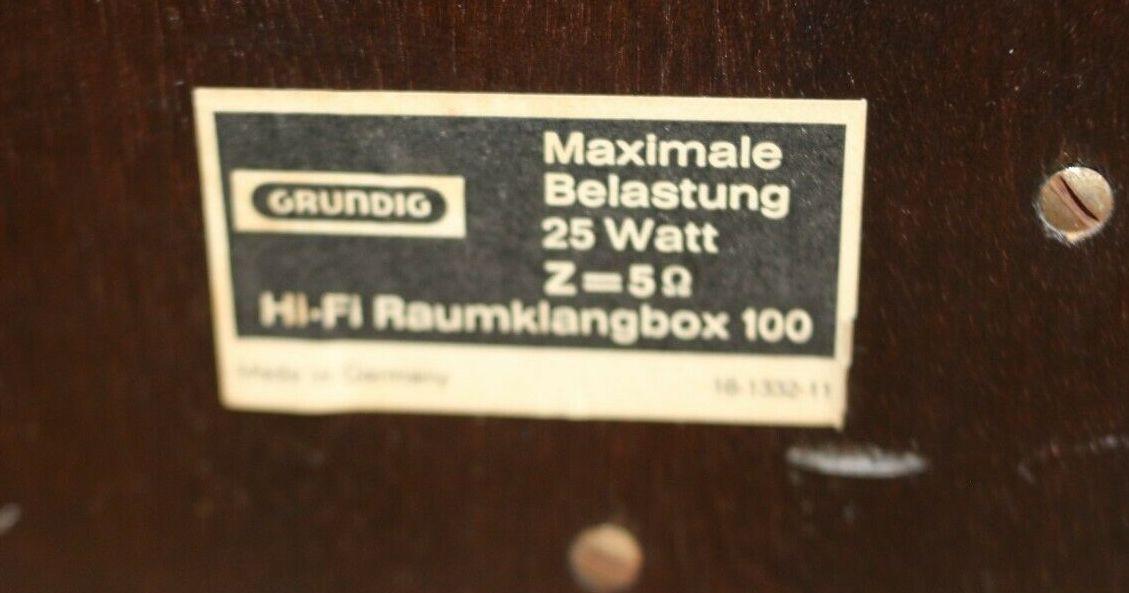

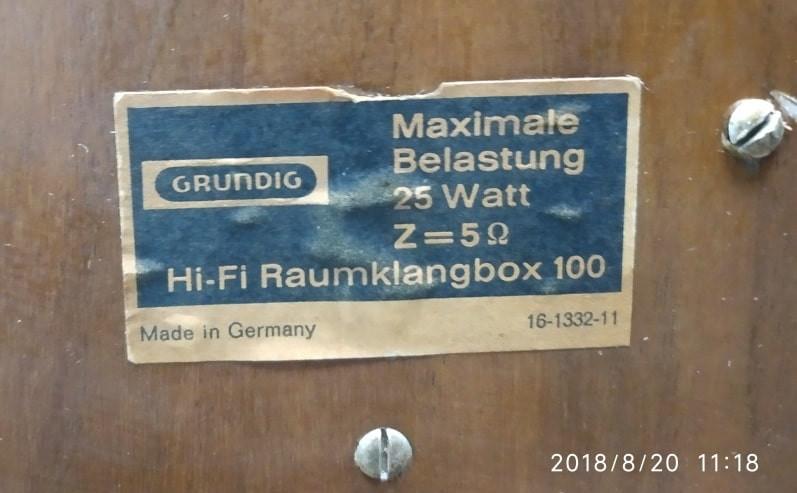

Наклейка на задней стенке корпуса:
