Излучатель Хейла ВНИИРПА: обзор и характеристики

Излучатель Хейла (Horn-loaded tweeter) с индексом ВНИИРПА — это уникальный высокочастотный динамик, разработанный для обеспечения предельно чистого и детализированного звучания в домашних и профессиональных аудиоустановках. В отличие от традиционных купольных или ленточных твитеров, этот излучатель использует принцип акустического трансформатора, что обеспечивает более широкую диаграмму рассеивания и высокую эффективность преобразования энергии. Основное преимущество модели заключается в минимизации интермодуляционных искажений и увеличении разрешения высоких частот, что придает звуку особую прозрачность и реалистичность. Для тех, кто ищет альтернативы, также стоит рассмотреть Visaton MHT 12-8, который часто используется в схожих задачах.

Особенностью данной модели является использование специализированных материалов: гофрированной диэлектрической пленки с проводником специальной формы, помещенной в сильное магнитное поле. Это решение, реализованное на заводе «Ферроприбор» (г. Ленинград), обеспечивает малый вес и низкую инерционность излучающего элемента. Оптимизированная конструкция корпуса и встроенные элементы звукопоглощения (например, листы пенополиуретана) минимизируют паразитные отражения и перегрев, обеспечивая стабильность работы даже при высоких нагрузках.

Принцип работы и подключение

Излучатель Хейла предназначен исключительно для воспроизведения средних и высоких частот. Для корректной работы необходим пассивный кроссовер, который отсекает частоты ниже 2–3 кГц. Подключение осуществляется через клеммные соединения с учетом полярности (у данной модели полярность может быть обратной, что важно учитывать при сборке). Использование данного динамика в низкочастотных цепях или без фильтра приведет к выходу из строя из-за больших ходов диффузора на низких частотах.

Технические параметры и размеры

Ниже приведены основные характеристики динамика, полученные на основе заводских спецификаций и измерений.

Параметр	Значение
Тип излучателя	Высокочастотный (Horn-loaded tweeter)
Частотный диапазон	2000 – 20000 Гц (рекомендуется)
Номинальное сопротивление	8 Ом
Чувствительность	Высокая (благодаря рупорному тракту)
Конструкция мембраны	Гофрированная пленка с проводником
Габариты (примерные)	Блок ВЧ в составе АС 150АС
Вес	Зависит от сборки (в сборе с АС)
Производитель	ВНИИРПА / Ферроприбор

Сравнение с аналогами

На современном рынке аудиокомпонентов существуют другие высокотехнологичные решения, которые можно сравнить с Излучателем Хейла по качеству звучания и назначению:

• Raal Ribbon Tweeters — ленточные твитеры, также обеспечивающие высокую детализацию и быструю реакцию.
• Hiquphon OW1 — оригинальные высокочастотные излучатели с уникальной конструкцией.
• Morel Supremo ST 728 — современные купольные твитеры, часто используемые в Hi-End системах.

• Seas Exotic T35 — высококлассные драйверы для сложных многополосных систем.

Характер звучания

Динамик Излучатель Хейла характеризуется чрезвычайно чистым и детализированным звучанием. Высокие частоты передаются предельно точно, без резкости и «цифровости», что делает воспроизведение вокала и акустических инструментов особенно реалистичным. Благодаря рупорной нагрузке, звук имеет высокую пространственную отдачу, создавая эффект присутствия. Средние частоты, передаваемые через этот излучатель (в составе трехполосных систем), звучат ровно и натурально, сливаясь с ВЧ-диапазоном в единую картину. Это позволяет наслаждаться музыкой с максимальной точностью и эмоциональностью, что делает такие системы востребованными среди аудиофилов.

История и применение в советской акустике

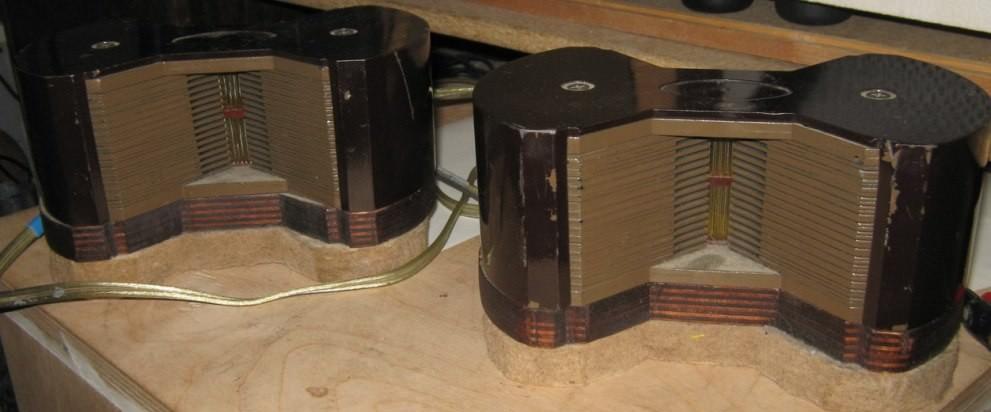

Данный излучатель применялся в качестве СЧ/ВЧ блока в акустических трансформаторах. Изготавливался на заводе «Ферроприбор» в Ленинграде. Он устанавливался в следующие популярные модели акустических систем:

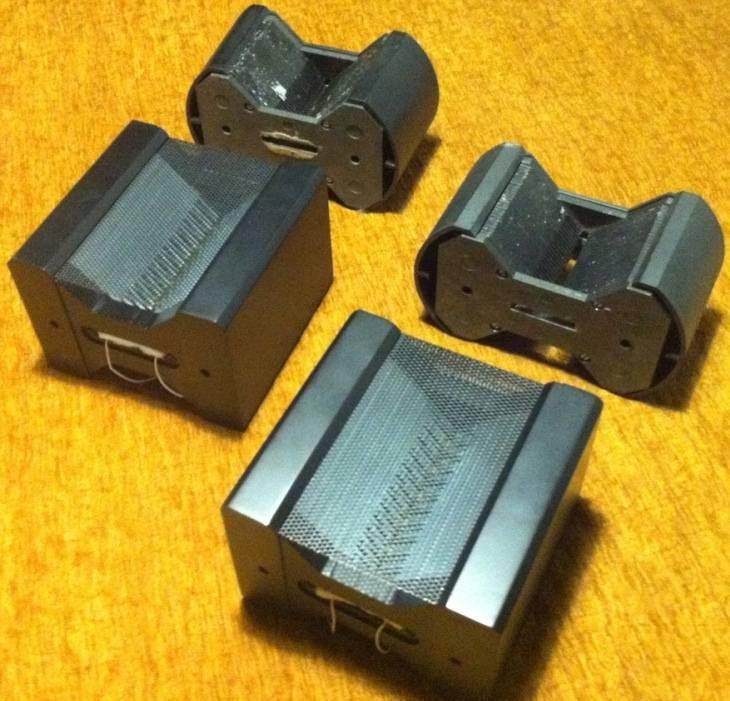

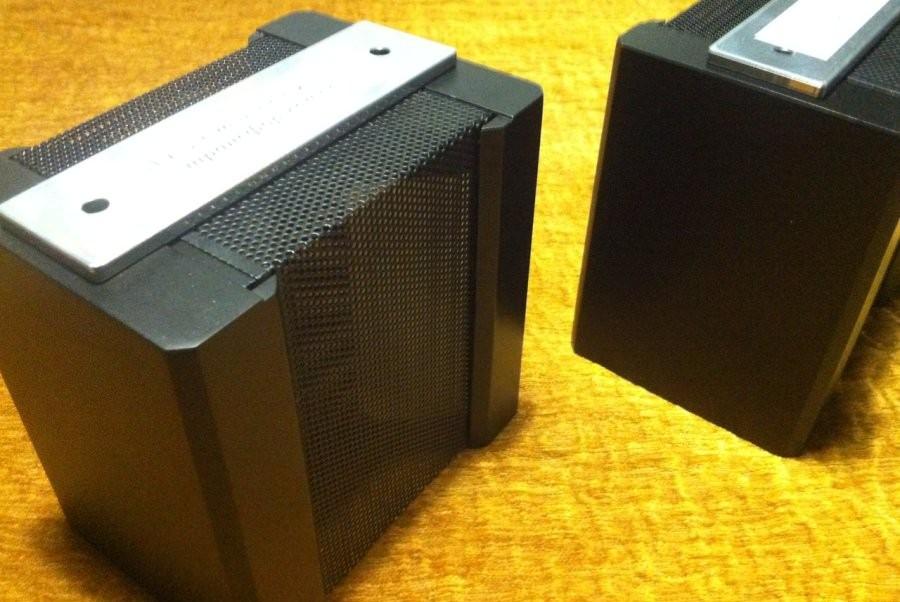

Выполнен в виде блока из пластмассы и содержит СЧ/ВЧ излучатель – акустический трансформатор. На верхней стенке ВЧ блока, вокруг СЧ/ВЧ блока расположен звукопоглотитель в виде листа крашеного пенополиуретана толщиной 40 мм, уменьшающего влияние отраженной от верхней стенки на АЧХ звукового давления в области средних и высоких частот, а также – улучшающий качество звучания.

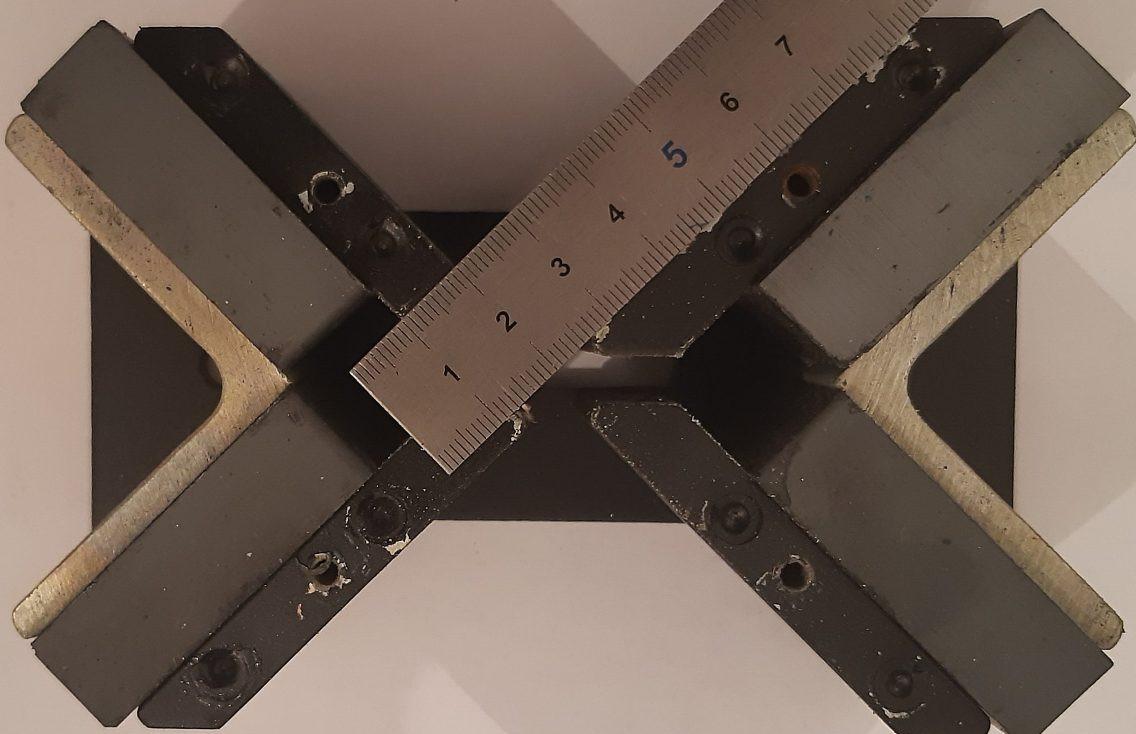

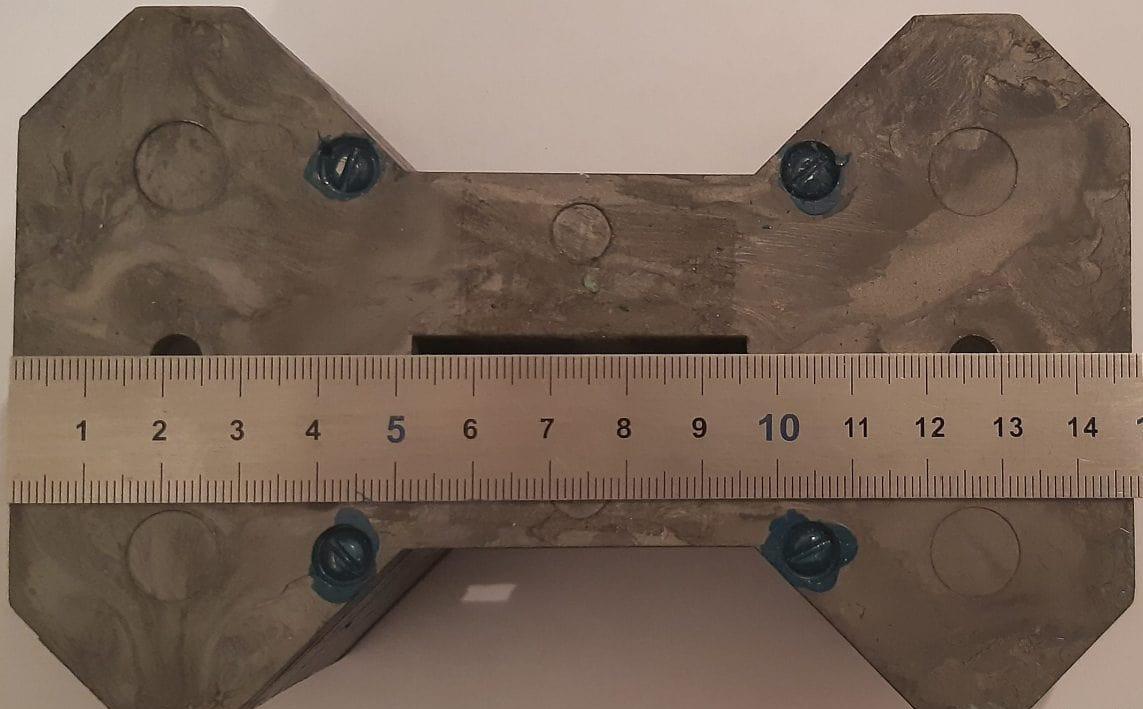

Магнитопровод (прислал Дмитрий):

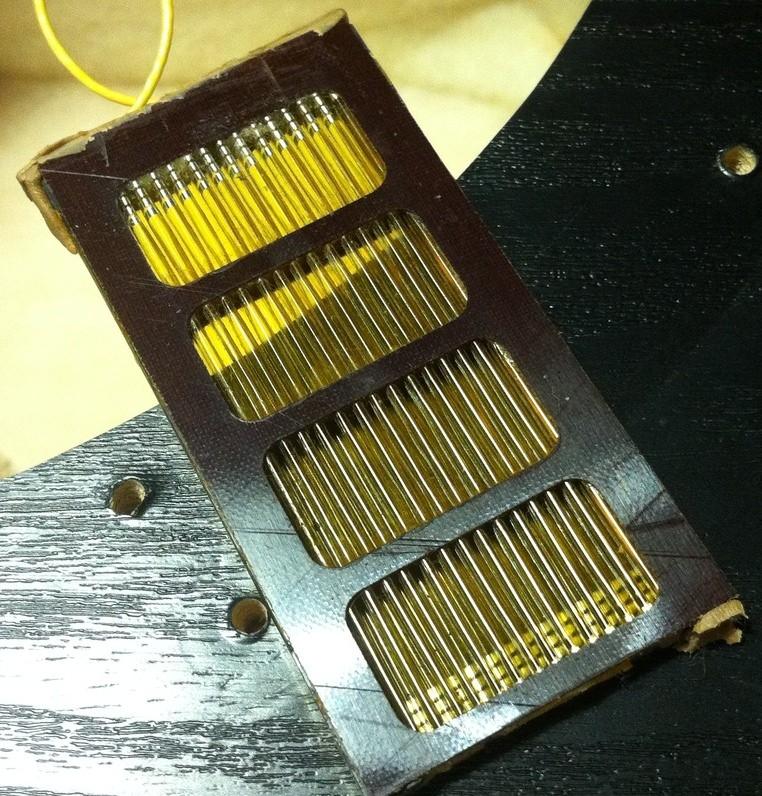

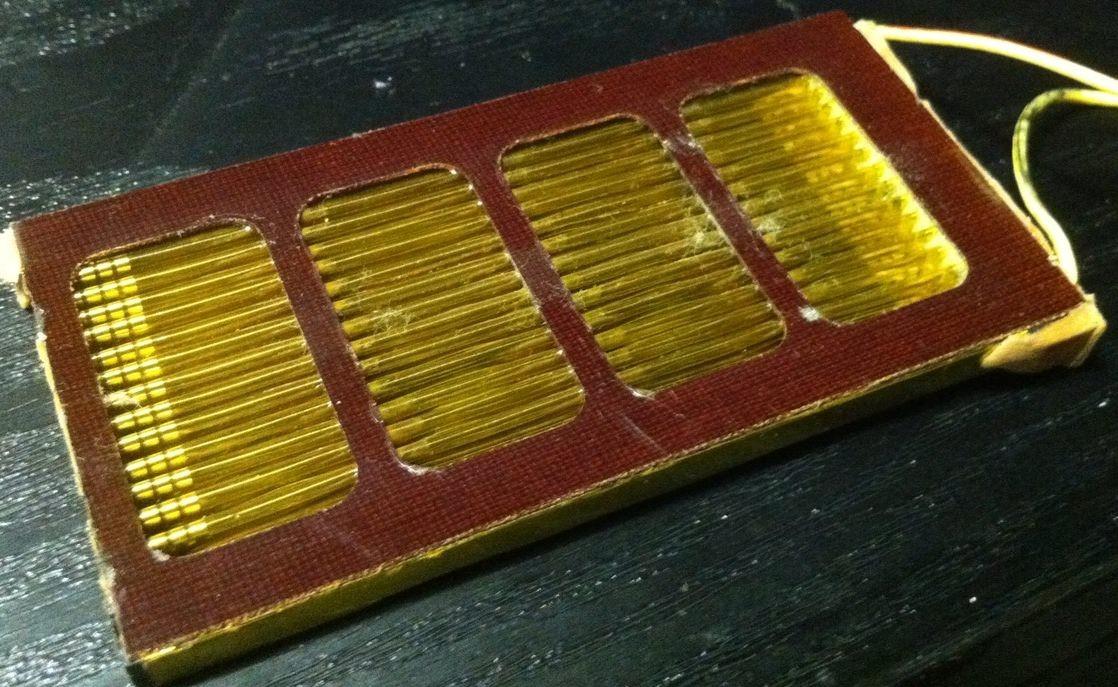

Излучатель представляет собой помещенную в сильное магнитное поле гофрированную мембрану из диэлектрической пленки с проводником специальной формы.

Применение такой конструкции мембраны увеличивает коэффициент полезного действия излучателя в несколько раз. Малый вес и малая инерционность излучающего элемента обеспечивают прозрачность звучания и большой динамический диапазон. Для достижения максимального качества звука в самодельных акустических системах рекомендуется использовать качественные усилители, например, усилитель Агеева (25 Вт/8 Ом), который хорошо сочетается с чувствительными высокочастотными драйверами.
