Готовая плата усилителя мощности для наушников высокого качества (Hi-Fi) на базе микросхемы TPA6120A2. Это отличное решение для создания компактной аудиосистемы. Модуль доступен как в полностью собранном виде, так и в качестве набора «сделай сам», включающего все необходимые компоненты для самостоятельной пайки.

Приобрести данный модуль можно в магазине Aiyima по цене около 27 долларов с доставкой. Для сравнения, если вам нужен более простой вариант с фиксированным усилением, обратите внимание на MAX9721 — стерео усилитель для наушников с фиксированным коэффициентом усиления.

Усилитель для наушников TPA6120A2: обзор и характеристики платы

Технические характеристики усилителя

Микросхема TPA6120A2 от Texas Instruments обеспечивает высокое качество звука благодаря архитектуре AB и обратной связи по току. Ниже приведены ключевые параметры данного модуля:

• Минимальное сопротивление наушников: 8 Ом.
• Отношение сигнал/шум (SNR): 125 дБ (высокий уровень чистоты звука).
• Коэффициент нелинейных искажений (THD): 0,00014% (практически полное отсутствие искажений).
• Скорость нарастания напряжения: 1300 В/мкс (обеспечивает быструю реакцию на сигнал).
• Шум выходного напряжения: 0,9 мкВ.
• Диапазон питающего напряжения: от ±5 В до ±15 В (двойное питание).
• Внешние размеры платы: 100х100х28 мм.

Печатная плата изготовлена из качественного стеклотекстолита толщиной 1,6 мм. Для надежного крепления к корпусу предусмотрены 4 отверстия по углам. Разводка дорожек выполнена двухсторонней, что повышает надежность конструкции. Для питания необходим трансформатор с двумя обмотками со средней точкой (12-20 В каждая), мощностью от 10 до 30 Вт. На плате уже установлен блок питания, который понижает напряжение до необходимого уровня для работы усилителя.

Регулятор громкости, выходной разъем для наушников и индикатор питания можно установить в корпус заподлицо. Для охлаждения чипа TPA6120A2 приклеен игольчатый радиатор, а дополнительная теплоотвода осуществляется через саму плату снизу.

Обозначение элементов на плате

Размеры платы

Варианты покупки: сборка и готовые решения

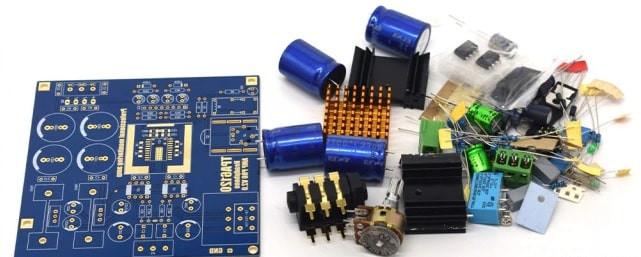

В продаже доступна модель для самостоятельной сборки, в комплект которой входят плата и все необходимые детали. Это позволяет энтузиастам заменить стандартные компоненты на более качественные (например, конденсаторы премиум-класса) или те, к которым есть особые предпочтения. Разница в цене между готовым модулем и набором для сборки составляет около 5 долларов.

Если вы ищете более мощное решение для акустических систем, а не только для наушников, можно рассмотреть проект TPA3116D2 – плата усилителя 2.1 с bluetooth.

Печатная плата (вид со стороны компонентов)

Микросхема TPA6120A2: особенности и применение

Чип TPA6120A2 от Texas Instruments является высококачественным 2-х канальным (стерео) усилителем для наушников с архитектурой AB и с обратной связью по току. Он обеспечивает широкую полосу пропускания, низкий уровень шума и динамический диапазон до 128 дБ.

Высокая скорость нарастания предотвращает искажения нечетного порядка, что критически важно для передачи сложных музыкальных сигналов. Ток на выходе по запросу позволяет усилителю реагировать быстро и линейно, когда это нужно, без искажения выходного сигнала. Независимая от усиления частотная характеристика позволяет использовать всю полосу пропускания в широком диапазоне.

TPA6120A2 состоит из двух независимых высококачественных усилителей. Каждый усилитель имеет свое собственное напряжение питания, позволяя пользователю оставить один из каналов выключенным (моно-режим). При использовании обоих усилителей одинаковое напряжение должно быть подано на каждый усилитель. Это делает плату универсальной для различных задач в Hi-Fi системах.
