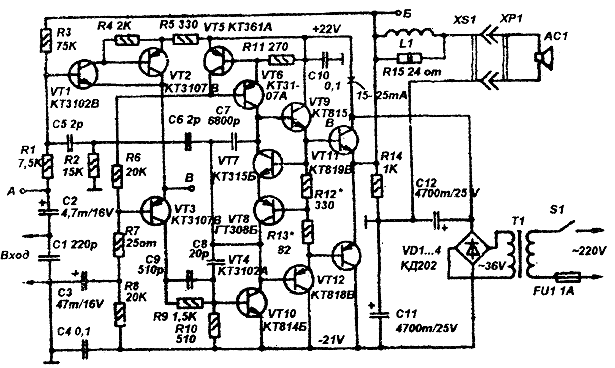

HI-FI УМЗЧ

Характеристики:

Номинальная выходная мощность — 24 Вт
Диапазон звуковых частот при неравномерности 2дБ -20…22000Гц
КНИ не более — 0,008%!!!
Номинальное Uвх — 1В
Rвх-7,5кОм

Имеется защита от КЗ в нагрузке.

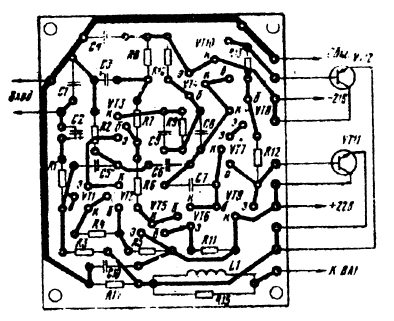

Низкий КНИ достигнут благодаря введению глубокой ООС. Все детали кроме выходных транзисторов и БП монтируются на печатной плате. L1 наматывается на корпус R15 и содержит 30 витков ПЭВ 0,61. Выходные транзисторы нужно установить на радиаторы с полощадью не менее 100 см². Силовой трансформатор на 40 Вт(моно) со вторичной обмоткой на 36 В. Правильно собранный усилитель начинает работать сразу. При налаживании нужно подбором R12 R13 установить коллекторный ток выходных транзисторов в пределах 15…25мА.
