Акустическая система так же выпускалась под маркой Lo-D HS-1400W. Изготавливалась в Японии, в 1970 году. В системе используется бандпасс 4 порядка для воспроизведения самых низких частот, срез происходит без фильтра, благодаря самому оформлению. Старшая модель Hitachi DPK-120W, где использовалась подобная технология.
Характеристики:
4-х полосная АС
Диапазон частот: 35 – 20000 Гц
Уровень звукового давления: 98 дБ/Вт/0,5 м
Максимальная мощность: 20 Вт
Сопротивление: 8 Ом
Частоты раздела при 12 дБ/окт: 100 Гц, 1500 Гц и 5000 Гц
НЧ (внутренний): 200 мм, конусный
НЧ: 200 мм, конусный
СЧ: 120 мм, конусный
ВЧ: рупорный (H-54H)
Внешние размеры (ВхШхГ): 1157х438х370 мм
Масса одной АС: 28 кг
Описание

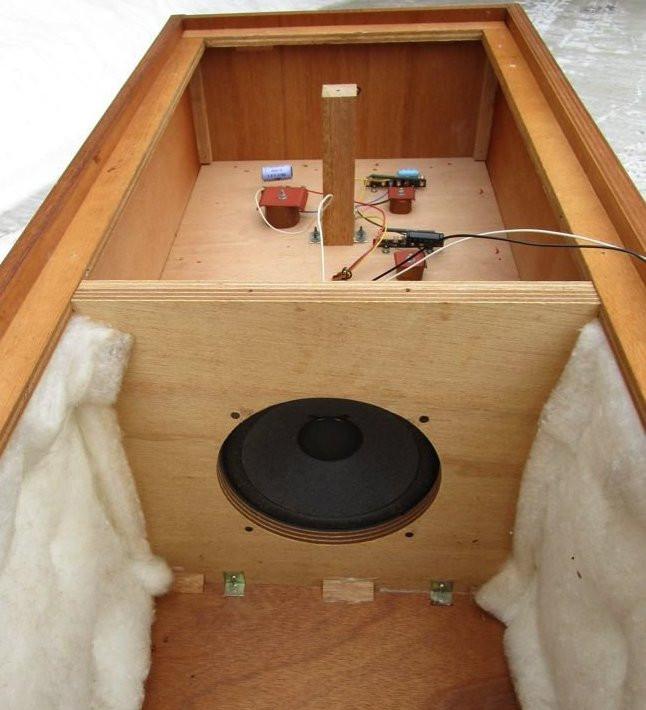

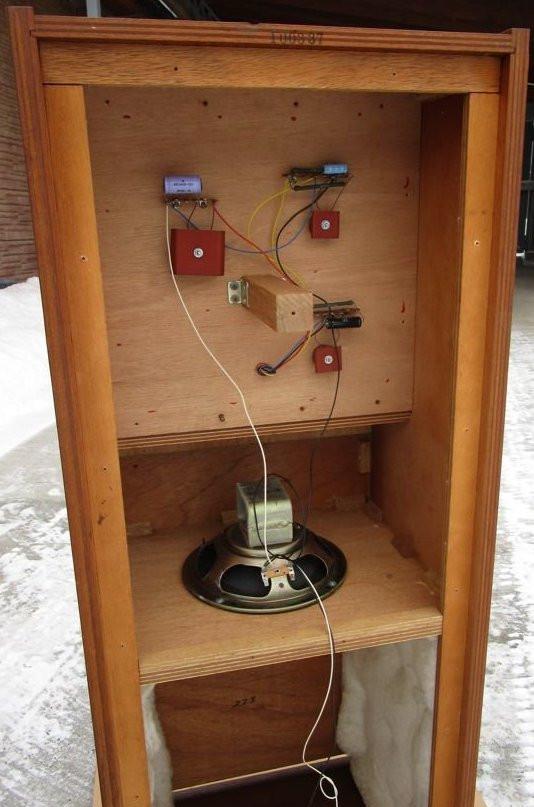

Корпус изготовлен из фанеры, внешне фанерован ореховым шпоном и покрыт маслом. Задняя стенка съемная. Внутренний объем разделен на две части. В верхней расположен бокс 3-х полосной АС с фильтром. В нижнем – четвертый громкоговоритель, который работает одной стороной на фазоинвертор, а второй на закрытый ящик, там где находится бокс 3-х полосной АС.

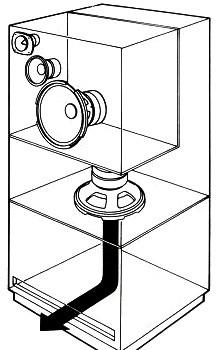

Схематически корпус имеет следующий вид:

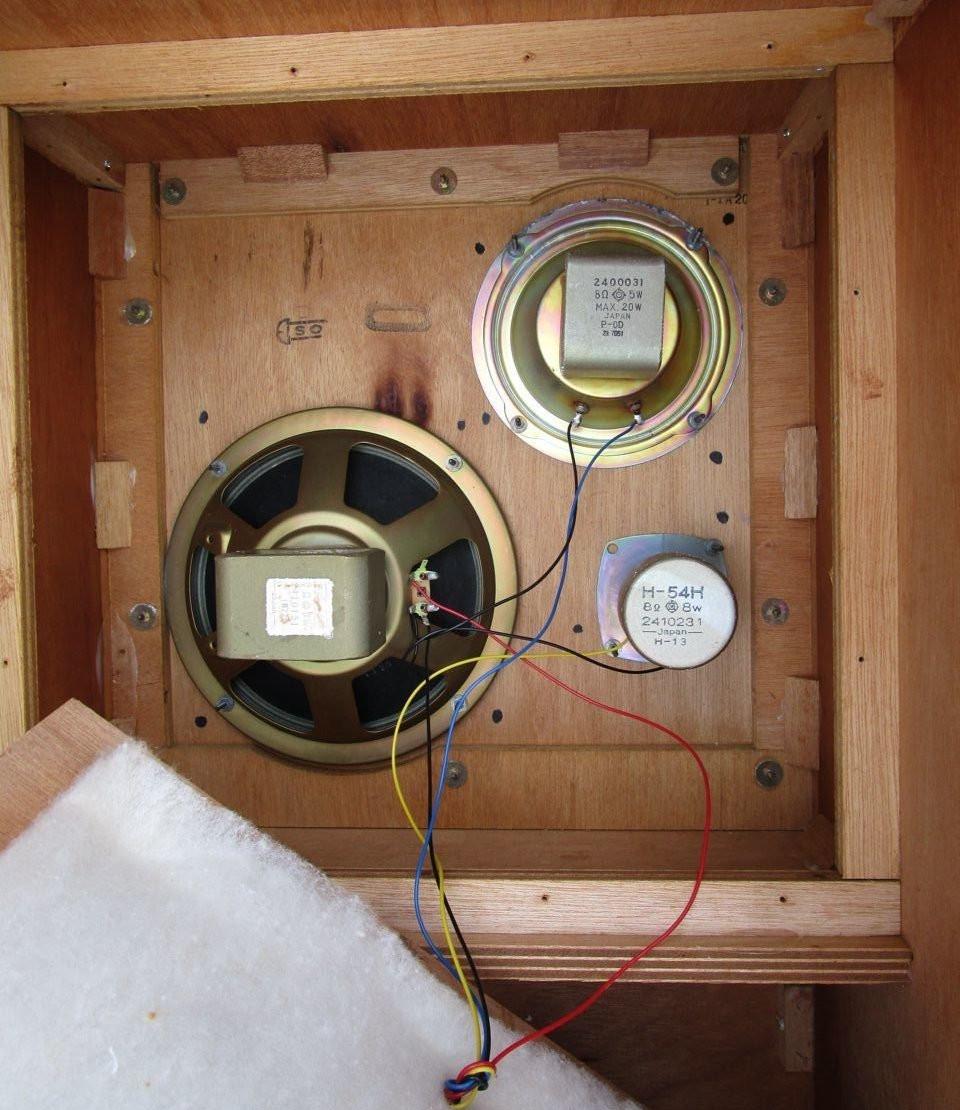

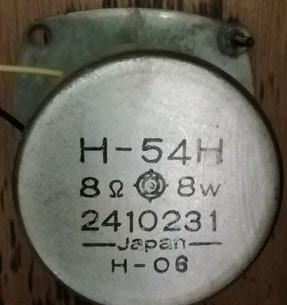

Высокочастотный громкоговоритель HITACHI HS-1400W:
Среднечастотный громкоговоритель HITACHI HS-1400W:

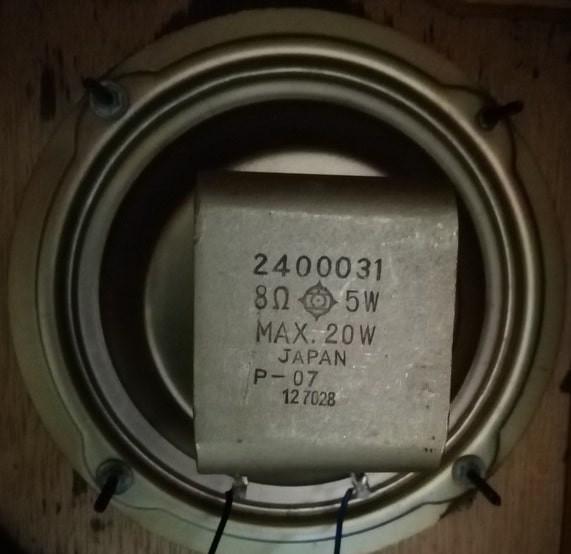

Низкочастотный громкоговоритель HITACHI HS-1400W:

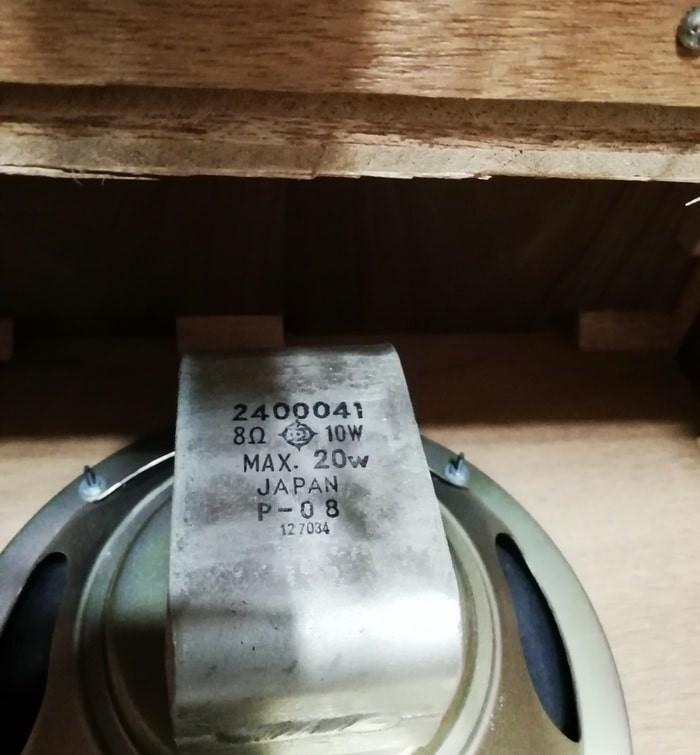

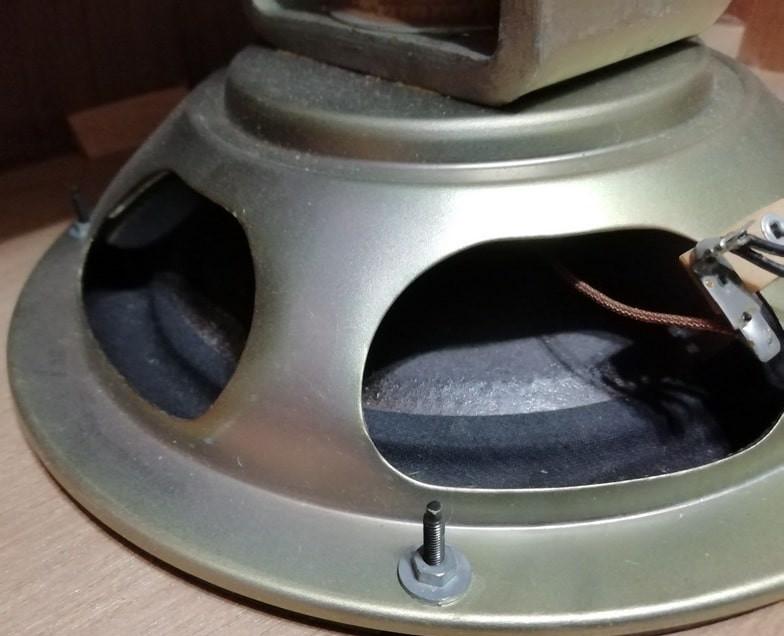

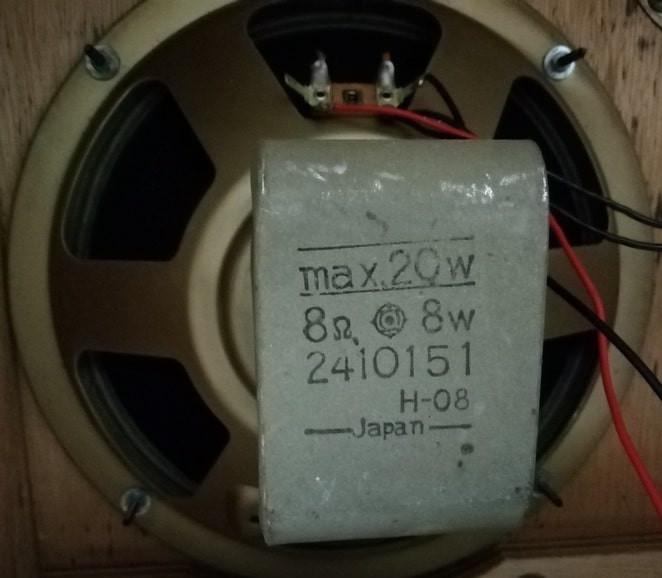

НЧ громкоговоритель, внутренний:

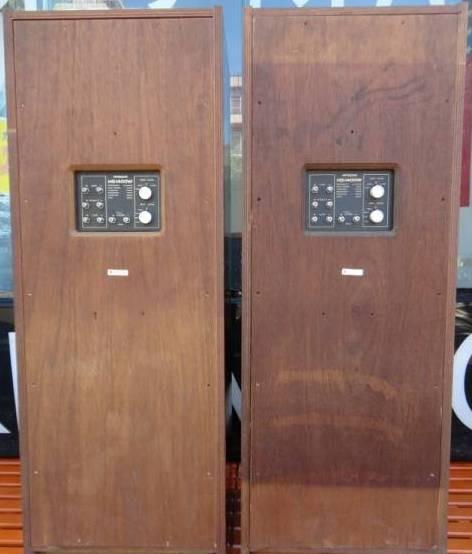

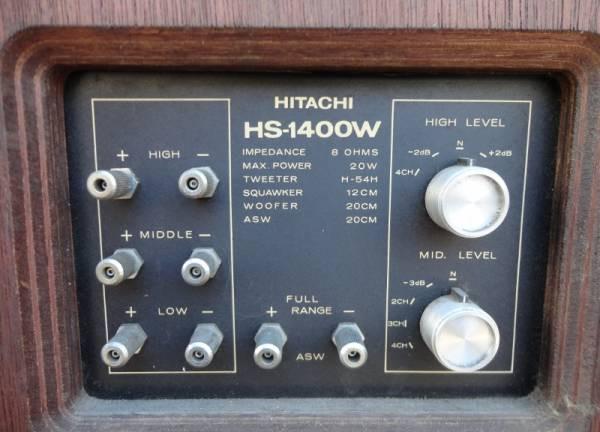

Клеммная колодка. Слева подключение 3-х полосной АС, справа – регуляторы уровня средних и высоких частот, по центру подключение полосового резонатора.

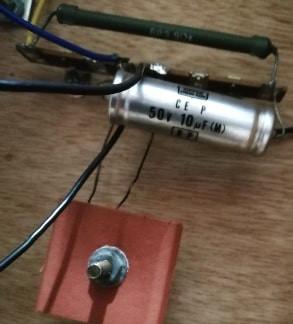

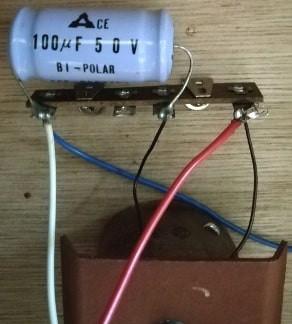

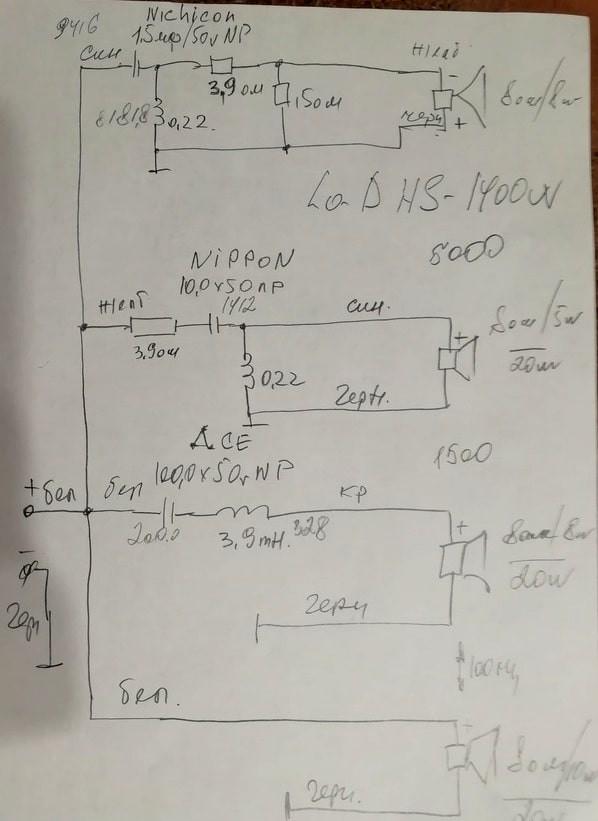

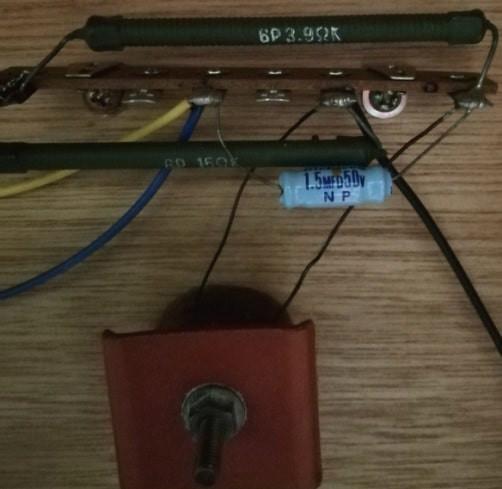

Электрический фильтр HS-1400W:
Выпускались, схожие внешне, акустические системы Lo-D HS-1400WA и Lo-D HS-1400WX, но исполнение уже 3-х полосное. Внешние размеры у всех 3 версий одинаковые. В модели WA все громкоговорители имеют кобальтовый магнит. В модели WX в верхнем блоке (2-х полосном) ещё есть фазоинвертор, это самая мощная АС из всех трёх и самая тяжелая. Громкоговорители в ней имеют ферритовые магниты.

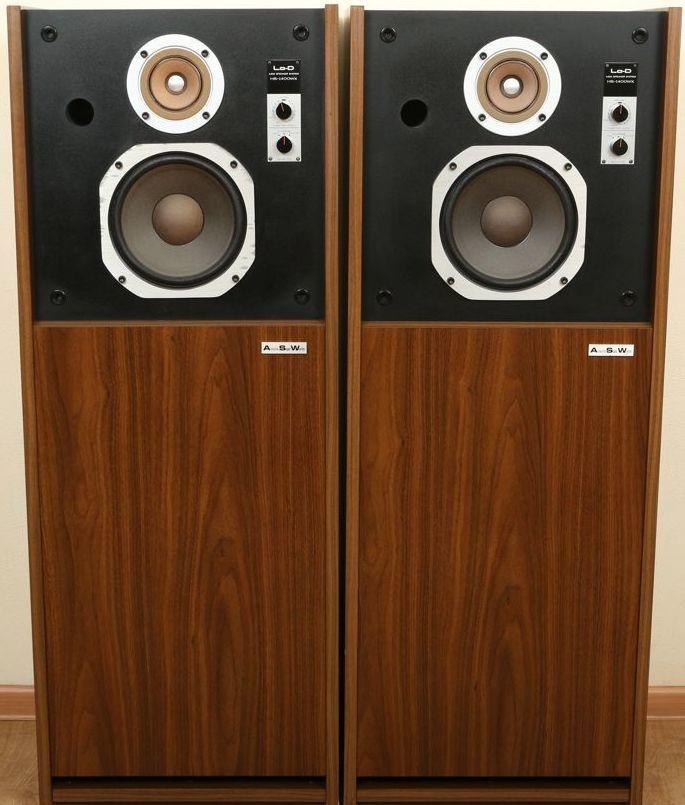

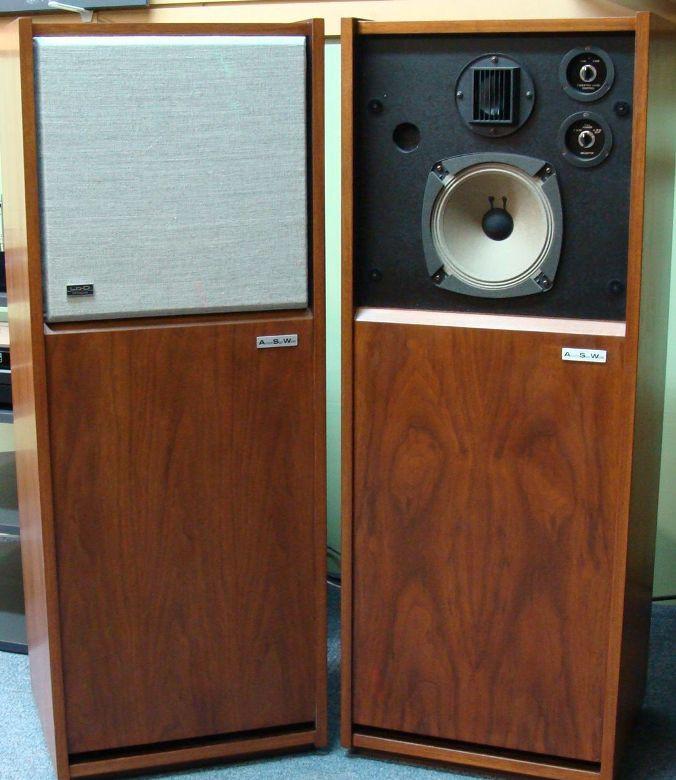

HS-1400WA (слева) и HS-1400WX (справа):
Фото прислал Meshin
