Усилитель ICEpower ICE50ASX2: характеристики, схемы и где купить

Производитель: ICEpower®, Дания.
Цена: в Китае плата продается по цене около 78 долларов с доставкой.
Купить версию BTL – усилитель для сабвуфера (1 канал)
Купить версию SE – стерео усилитель (2 канала)

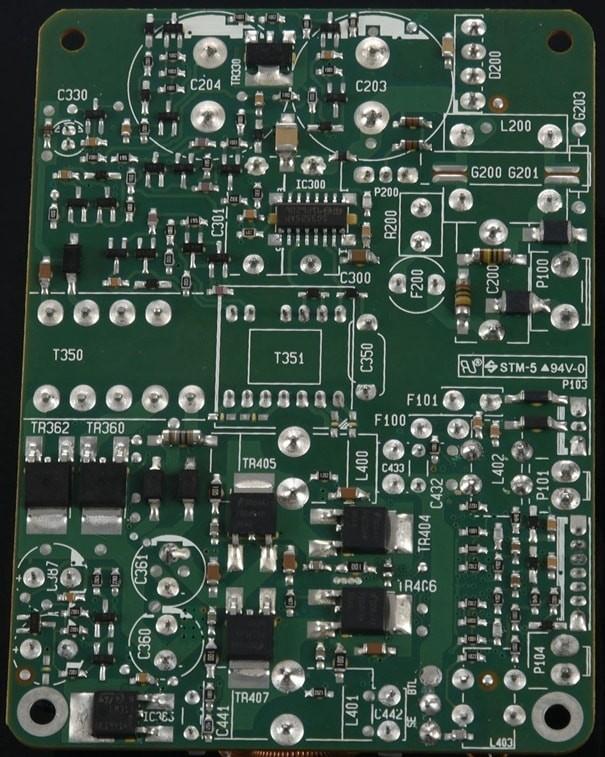

ICEpower 50ASX2 – это полностью готовая плата с усилителем мощности и блоком питания, разработанная специально для профессионального аудио. 50ASX2 сертифицирован по электромагнитной совместимости и безопасности. Каскад усиления ICEpower выполнен на основе запатентованной модуляции HCOM и методов управления MECC. Плата имеет широкий набор функций для установки в активные и беспроводные АС, сабвуферы, мультимедийное аудио и усилители для музыкальных инструментов.

Характеристики стерео версии SE:

Полоса частот при неравномерности ±0,1 дБ: 20 – 20000 Гц
Верхний предел пропускной способности по уровню -3 дБ: 130 кГц/8 Ом (95 кГц/4 Ом)
Нижний предел пропускной способности по уровню -3 дБ: 1,5 Гц
Выходная мощность на канал при 1% нелинейных искажений: 50 Вт/4 Ом
Выходная мощность на канал при 1% нелинейных искажений: 93 Вт/2 Ом
Нелинейные искажения на частоте 100 Гц при мощности 1 Вт: 0,003%
Максимальное выходное напряжение на нагрузке 4 Ом: 19,5 В
Максимальный выходной ток: 20 А
Выходной шум холостого хода (взвешенный): 15 – 70 мкВ
Выходное сопротивление на частоте 1 кГц: 0,014 – 0,025 Ом
Диапазон сопротивления подключаемой нагрузки: 3 Ом – ∞
Интермодуляционные искажения при мощности 10 Вт на частоте 18,5 кГц: 0,0007%

Характеристики моно версии BTL:

Полоса частот при неравномерности ±0,2 дБ: 20 – 20000 Гц
Верхний предел пропускной способности по уровню -3 дБ: 100 кГц/8 Ом (75 кГц/4 Ом)
Нижний предел пропускной способности по уровню -3 дБ: 1,5 Гц
Выходная мощность на канал при 1% нелинейных искажений: 170 Вт/4 Ом
Максимальное выходное напряжение на нагрузке 4 Ом: 37 В
Максимальный выходной ток: 20 А
Нелинейные искажения на частоте 100 Гц при мощности 1 Вт: 0,002%
Выходной шум холостого хода (взвешенный): 15 – 70 мкВ
Диапазон сопротивления подключаемой нагрузки: 3 Ом – ∞
Интермодуляционные искажения при мощности 10 Вт на частоте 18,5 кГц: 0,0002%

Рассеиваемая мощность в зависимости от выходной мощности:

Если вы ищете альтернативные решения, обратите внимание на LM1875 – готовая плата усилителя 2.0 для более простых проектов. Для сравнения, в современных активных колонках, таких как Edifier AirPulse A200, часто используются более новые архитектуры, но классический ICEpower остается эталоном надежности.

Для тех, кому нужен Bluetooth и более низкая цена, стоит посмотреть на TPA3116D2 – плата усилителя 2.1 c bluetooth.

ICEpower ICE50ASX2 (SE/BTL version) datasheet
