Индикатор мощности для УМЗЧ

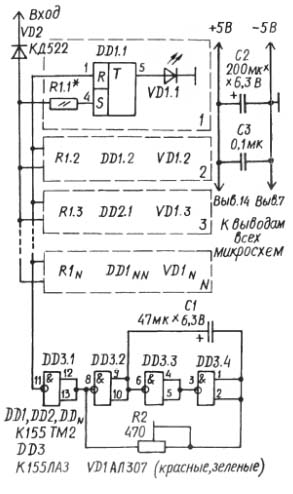

Схема основана на ИМС К155ТМ2. Индикатор выходной мощности способен индицировать мощность от 2 до 100Вт (и более).

Ячейки 1,2,3…N одинаковы, кроме R*1, настройка уст-ва заключается в подборе R*1.

Настройка: к генератору подключаем эквивалент нагрузки УМЗЧ, подаем частоту 200-400Гц и контролируем вольтметром выходное напряжение, далее при известных значениях Uвых и Rнагр вычисляем выходную мощность.

Литература: РА1997_07 Автор:Ю.Г. Нечитайло. г. Полтава

*P=U2/R
