Индикатор уровня

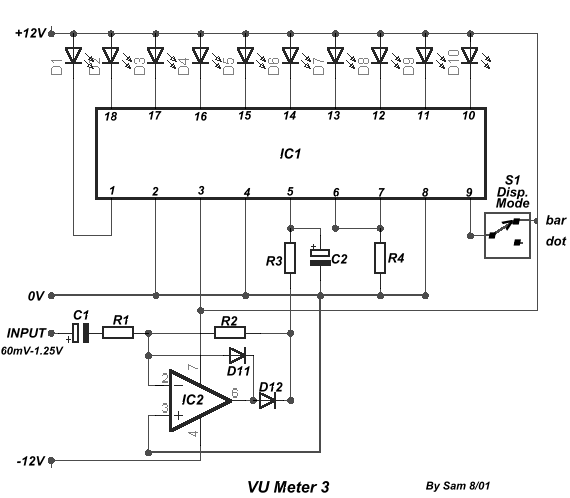

Очень простая схема индикации уровня на 10-и светодиодах представлена на рис.. микросхема которая используется в данной схеме обладает коэф. усиления — 1. С помощью переключателя S1, мы можем выбрать индикации. Уровень водного сигнала от 60 мВ до 1,25 В.
Элементная база
| R1-2=10Kohm | D11-12=1N 4148 | S1= mini switch |
| R3-4=1Kohm | C1=10uF 25V | IC1=LM3915 |
| D1-10=LED | C2=1uF 25V | IC2=TL071 |
Источник — http://users.otenet.gr/~athsam/vu_meter_3.htm
