Индикатор уровня сигнала на LM3914

На основе ИМС LM3914 можно конструировать различные светодиодные индикаторы, имеющие линейную шкалу. Основой LM3914 является 10 компараторов. Входной сигнал через операционный усилитель подается на инверсные входы компараторов LM3914, а прямые входы их подключены к резисторному делителю напряжения. Десять выходов являются выходами компараторов, к которым подключаются светодиоды.

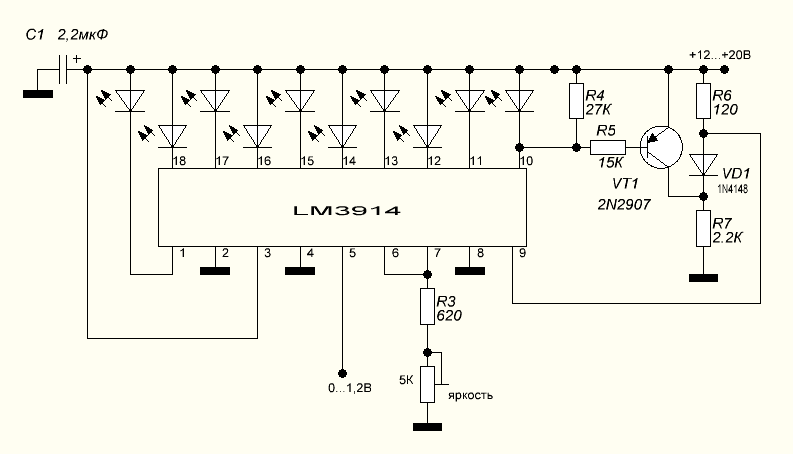

На рисунке показана схема простого индикатора уровня сигнала с линейной шкалой, индикатор содержит 10 светодиодов которые поочередно загораются при определенном уровне входного напряжение поданного на вход 5 LM3914. При перегрузке, когда уровень сигнала максимальный загораются все светодиоды, тем самым индицирую перегрузку.
