Индикатор выходного сигнала на КА2281

КА2281 работает с напряжением питания от 5 до 16В, ток покоя 4мА, входное сопротивление 200кОм. Индикаторы имеют пять уровней на каждый канал : -16, -11, -6, -3 и 0 дБ. Тип корпуса микросхемы DIP16.

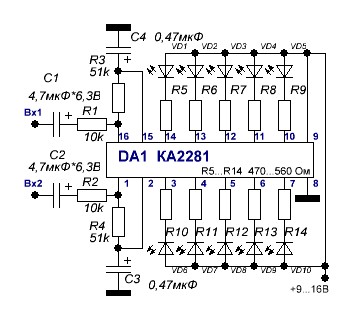

На рисунке показана типовая схема включения микросхемы

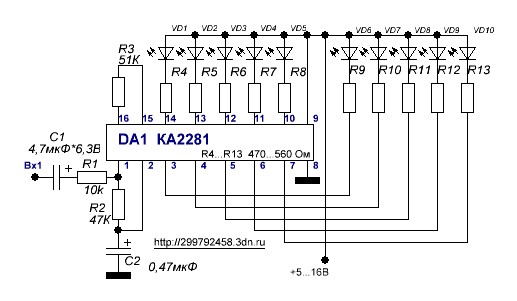

На втором рисунке показана схема моно индикатора с уровнями индикации : +7, +5, +3, 0, -2,5, -5,5, -8,5, -11,5, -16,5, -21,5 дБ.

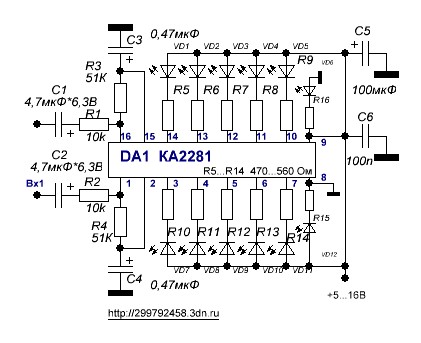

На следующем рисунке показана схема индикатора с введением дополнительный светодиодов VD6 VD12, которые светятся сразу после подачи питания индицируя готовность к работе. Чувствительность индикатора регулируется резисторами R3 R4 для каждого канала, а С1 С2 подстраивают скорость гашеня светодиодов. Во всех описанных схемах зажигание светодиодов начинается справа налево, в качестве светодиодов можно использовать светодиоды типа АЛ307. Индикатор может быть подключен к линейному выходу любого звуковоспроизводящего уст-ва.
