Индикатор выходной мощности с логарифмической шкалой

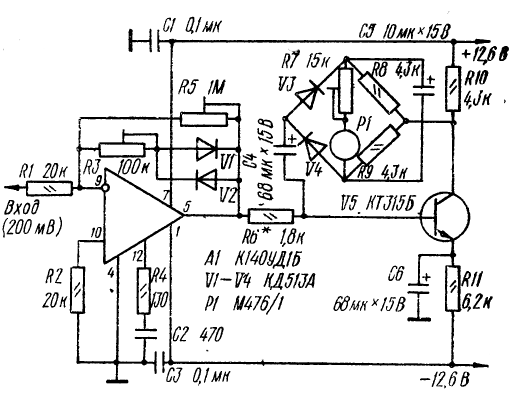

Индикатор выходной мощности выполнен на основе стрелочного индикатора М4761, но можно использовать другой стрелочный прибор с полным током отклонения стрелки не более 200мА.

Динамический диапазон индикатора 43дБ, а крайние значения регистрирующей мощности от 0,1 до 200Вт.

Расширение динамического диапазона достигается  применением ОУ. Р1(стрелочный прибор) включен в диагональ моста образованного диодами V3V4 и резисторами R8R9, а сам мост охвачен цепью параллельной ООС.

Уровень напряжения на выходе ОУ и степень сжатия диапазона его значений регулируют подстроечные резисторы R5R3. Калибрую измеритель резистором R7.

Литература — Борноволоков Э.П.,Флоров В.В. Радиолюбительские схемы — 3-е издание, перераб. и доп. — К.:Технiка, 1985
