Акустическая система закрытого типа. Изготавливалась в 60-х годах на заводе Isophon в Германии. В 1967 или 1968 году были признаны “громкоговорителями года” в Германии.

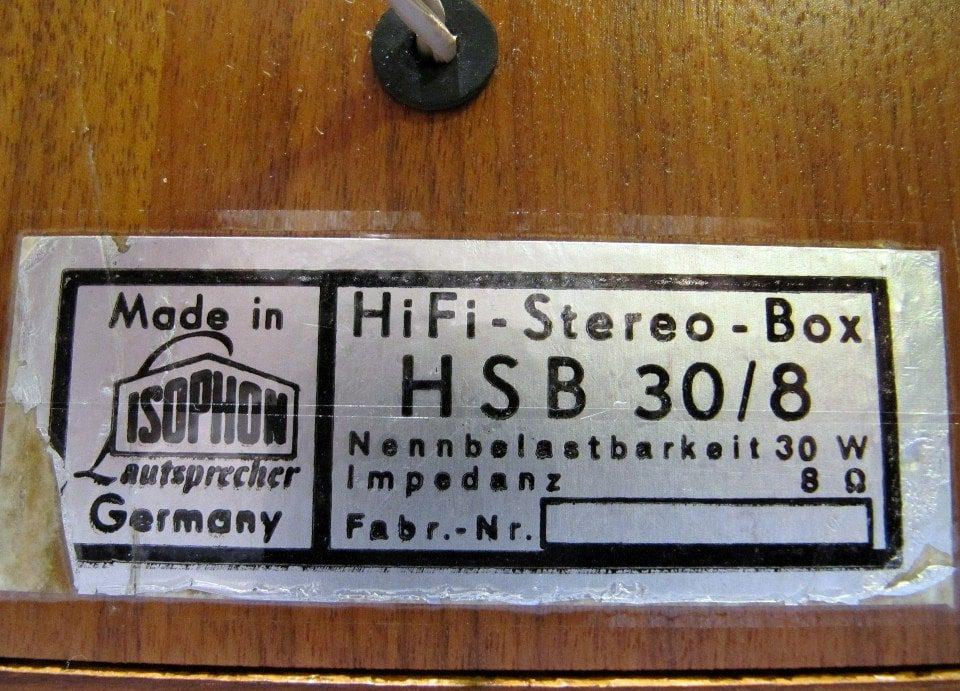

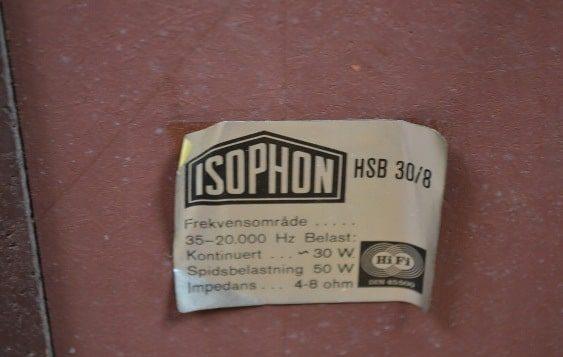

Характеристики Isophon HSB 30/8:
Диапазон частот: 35 – 20000 Гц
Сопротивление: 8 Ом
Номинальная мощность: 30 Вт
Максимальная мощность: 50 Вт
Установленные громкоговорители:
НЧ: 3 х ∅130 мм, Isophon PSL 130/20
ВЧ: 1 х 130х180 мм, Isophon HMS 1318/120 Cu
Внешние размеры (ВхШхГ): 525х250х232 мм
Вес одной АС: 11 кг
Обзор Isophon HSB 30/8

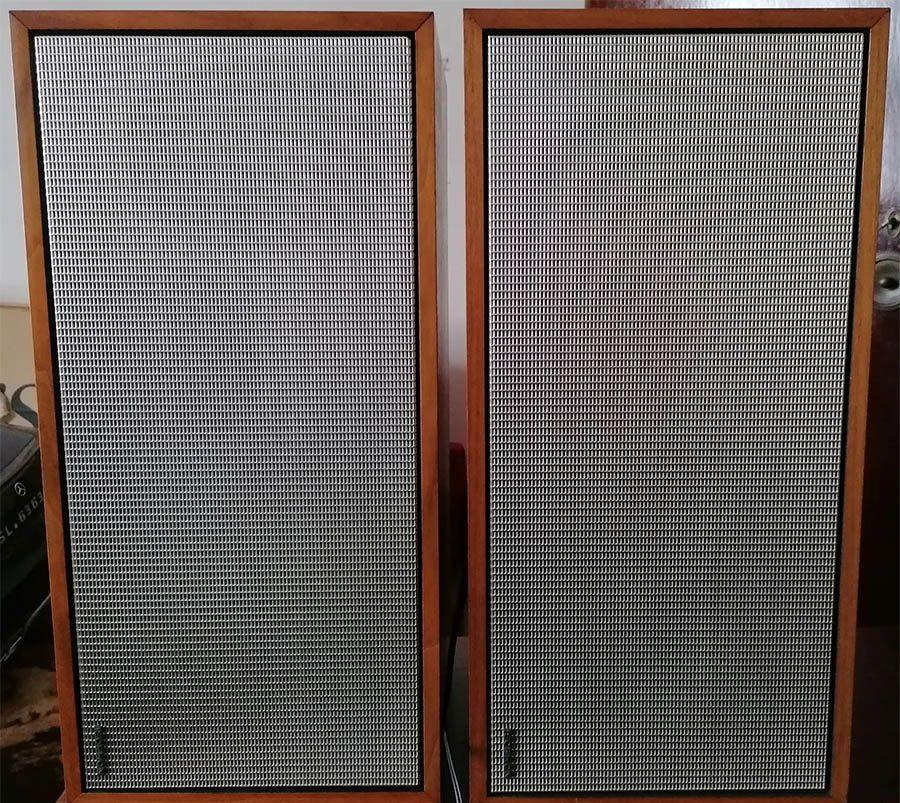

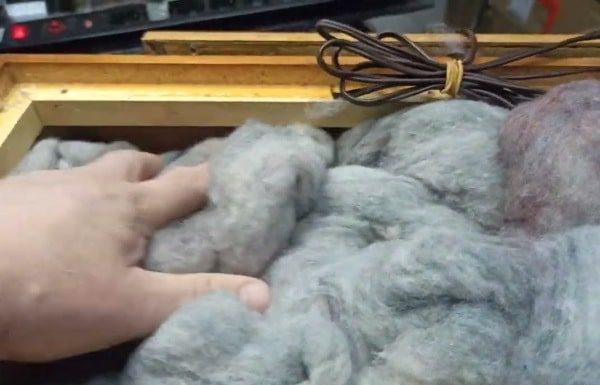

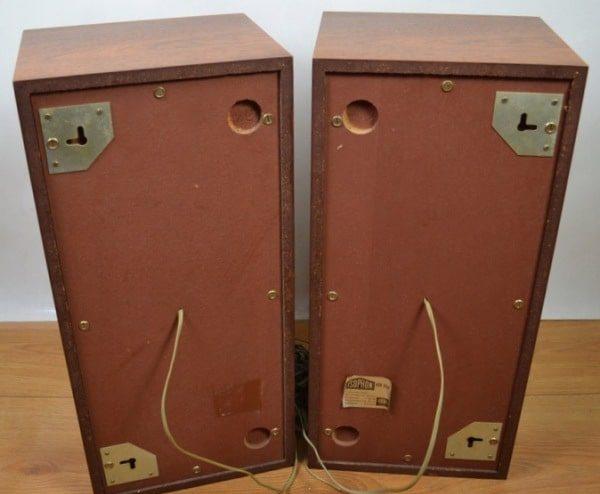

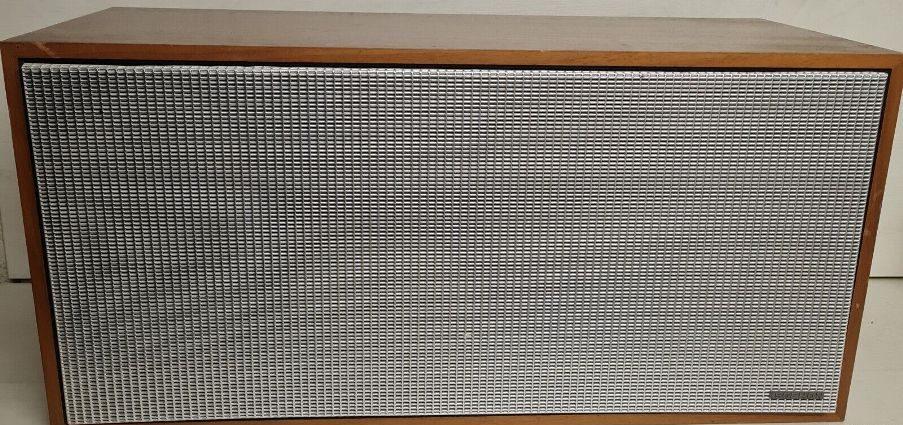

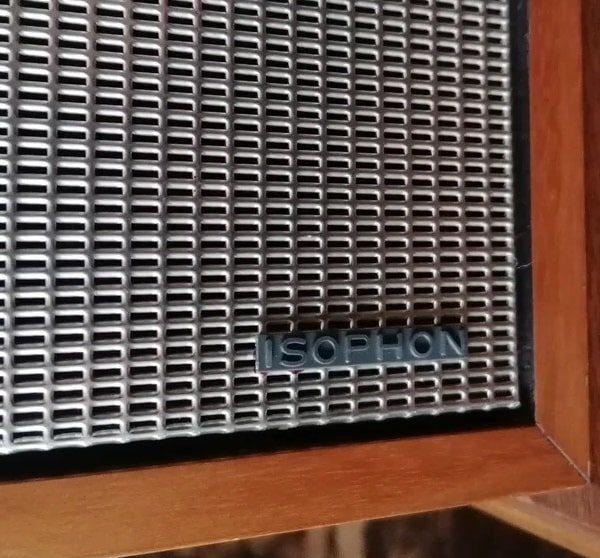

Корпус изготовлен из ДСП. Внешне фанерован шпоном. Задняя стенка съемная. Лицевая панель закрывается съемный грилем с металлической сеткой. Внутри весь объем заполнен звукопоглотителем.

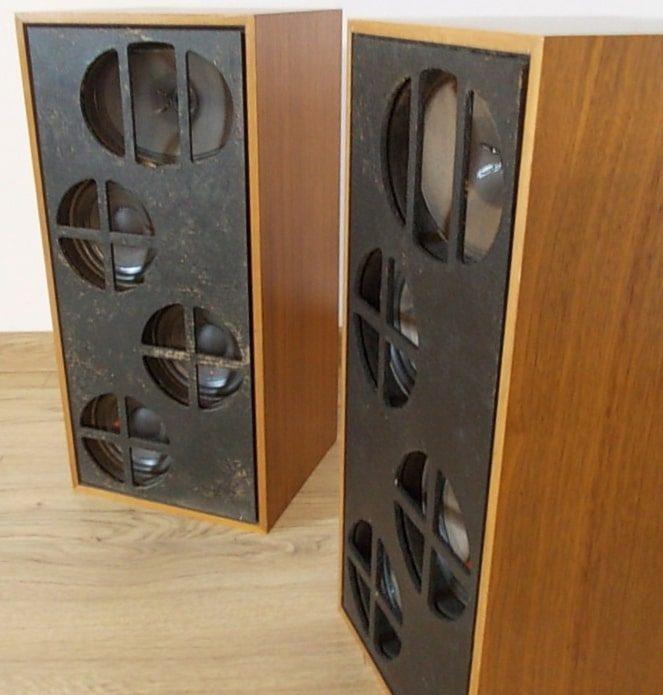

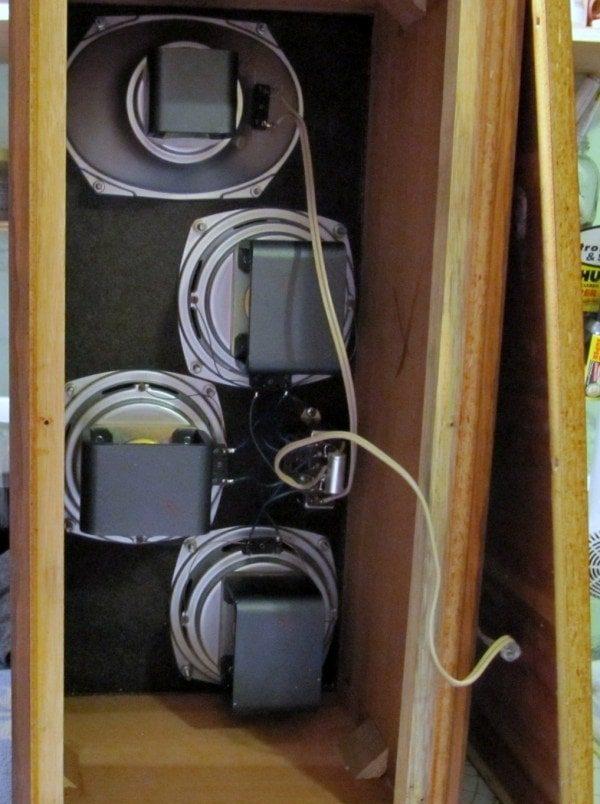

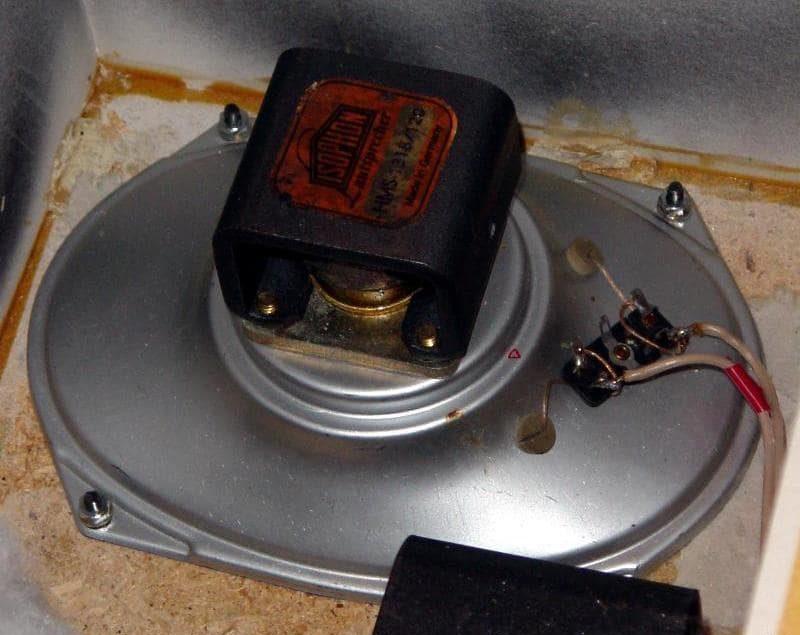

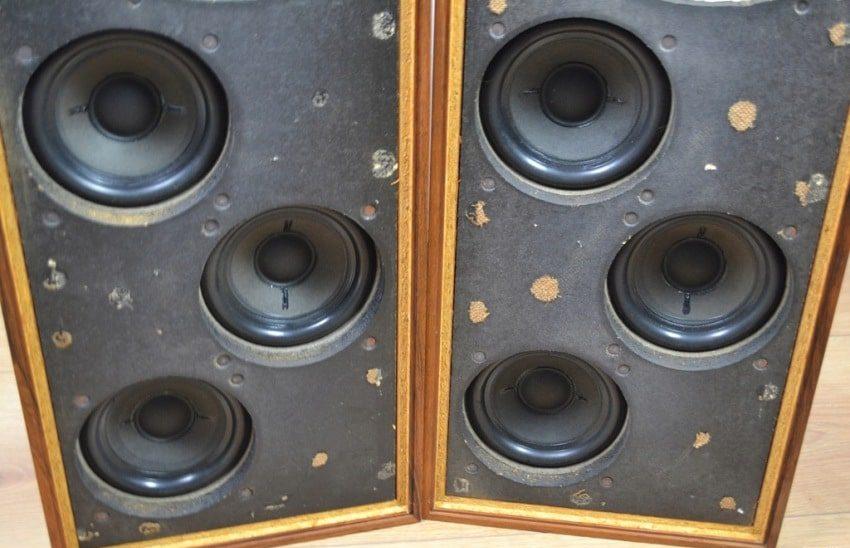

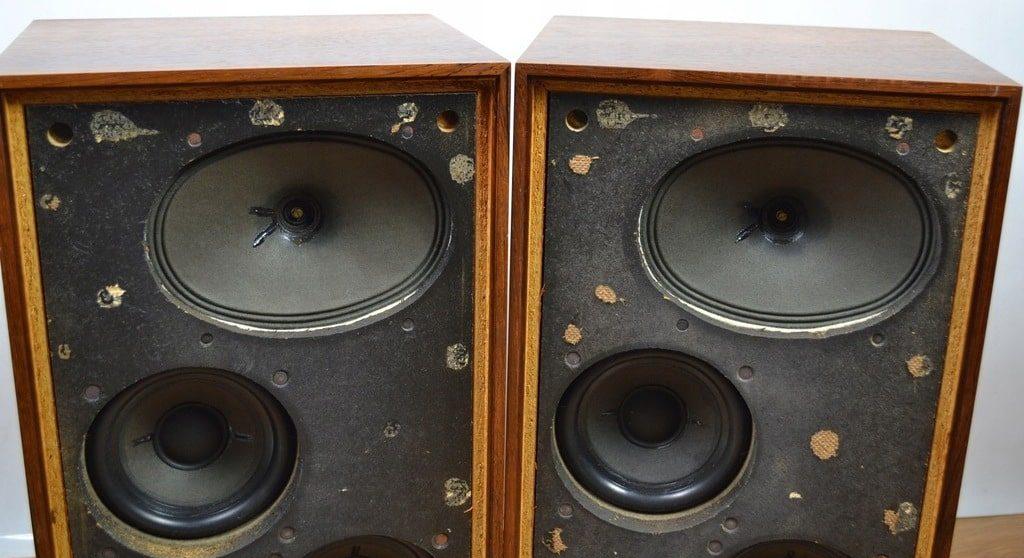

Динамики крепятся изнутри корпуса. Овальный ВЧ динамик установлен в верхней части лицевой панели. Под ним несимметрично закреплены три НЧ динамика. НЧ имеют бумажные диффузоры и резиновые подвесы, тогда как диффузор ВЧ динамика полностью с подвесом изготовлены из бумаги. Магнитная система на керновых магнитах.
Электрический фильтр очень прост. ВЧ включен через конденсатор первым порядком. А вот включени НЧ динамиков возможно выполнено по схеме 2,5 полосы, где пара может включатся через индуктивность большего номинала, а 1 динамик через индуктивность меньшего номинала, тем самым играя выше по частотам.
