Накладки для ВЧ динамиков в двери авто: изготовление своими руками

Накладки для ВЧ динамиков в двери автомобиля позволяют интегрировать твитеры в штатные места без свершения новых отверстий. Они маскируют динамики, улучшают акустику салона и защищают излучатель. Для авто мне понадобились ВЧ динамики, так как ШП стоят внизу дверей – высоких частот не слышно вообще. Возможно проще будет купить готовые более менее нормальные ВЧ динамики, чем с нуля делать такую работу, но у меня были динамики, материал и свободное время. Если вам нужна просто сетка и рамка, чтобы прикрыть динамики в тех же дверях, то на алиекспрессе полно таких вариантов начиная с цены 4 долларов за пару.

Выбор динамика и фильтра

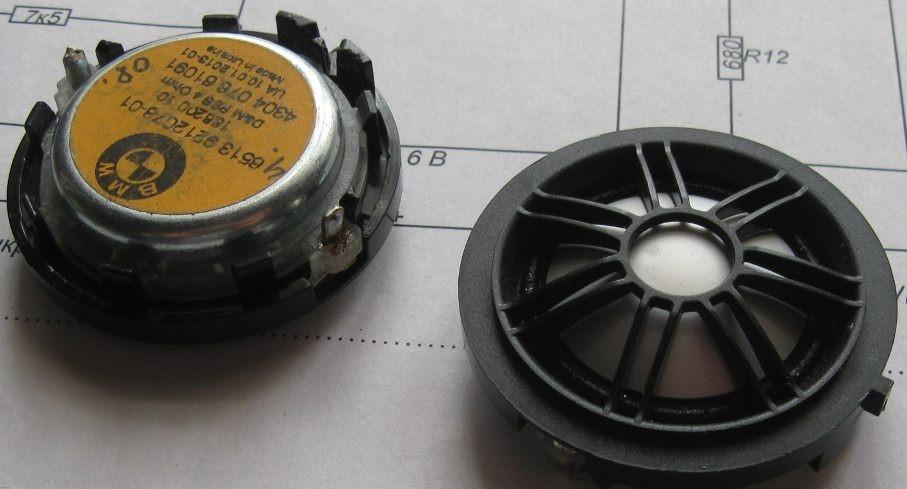

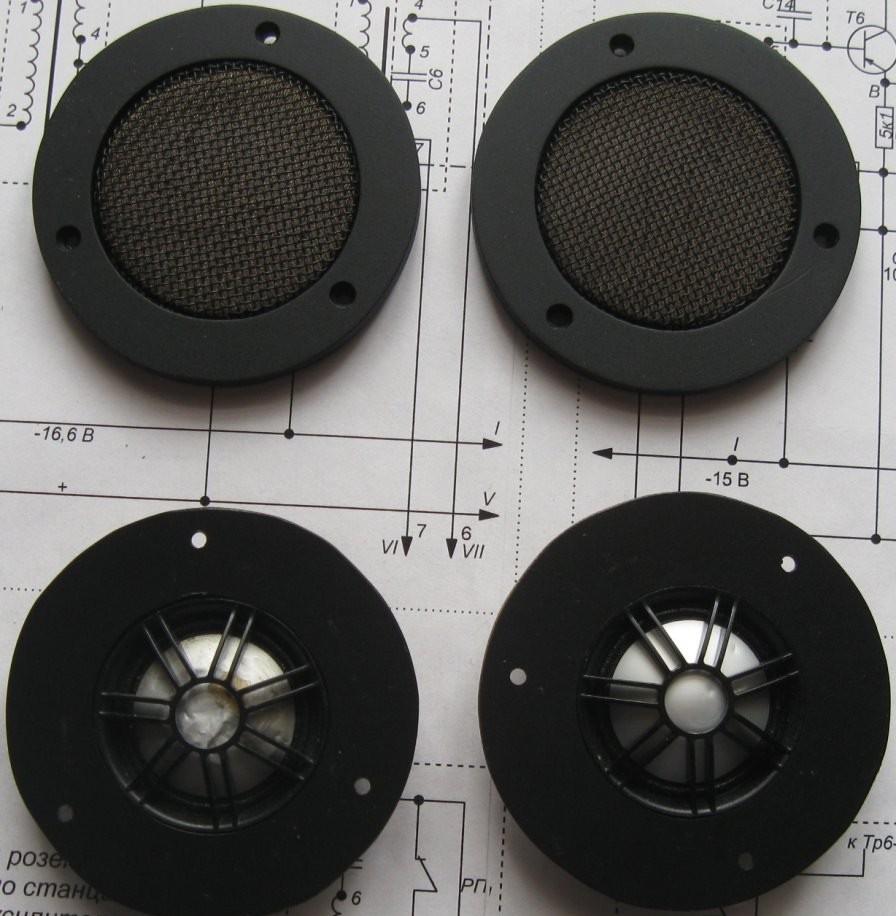

ВЧ у меня с алюминиевым излучателем и неодимовым магнитом, сопротивление 4 Ом. Они же использовались в , там я также . Получились динамики с очень хорошей АЧХ. Для этой цели конечно все будет проще, фильтр будет 1 порядка с конденсатором на 2-4 мкФ, подберу на слух, ШП скорее всего не буду резать.

Изготовление колец из ДВП и текстолита

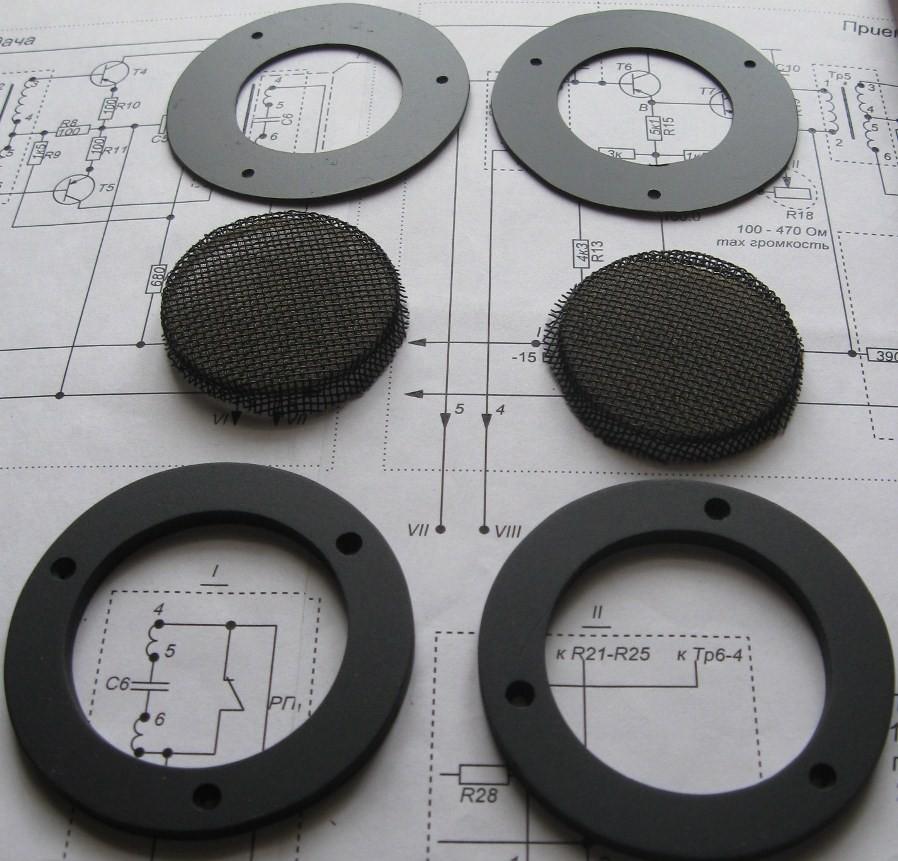

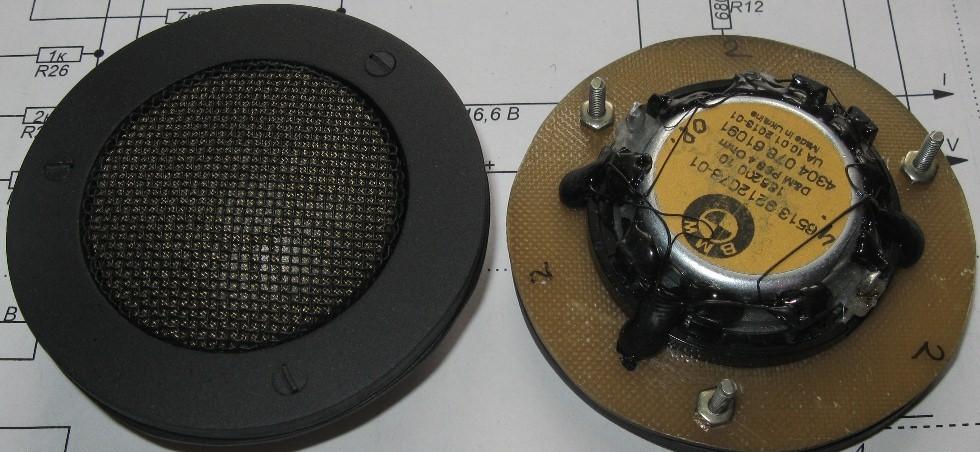

Карта двери у меня из ДВП, со стороны салона затянута тканью. Чтобы прикрепить динамики к ней, я изначально вырезал удерживающее кольцо, которое склеил с самим динамиком, его делать абсолютно ровным не обязательно. Затем сделал наружное кольцо, которое будет удерживать сетки и соединиться с внутренним, здесь уже постарался чтобы добиться хорошего внешнего вида. Внешний диаметр 60 мм.

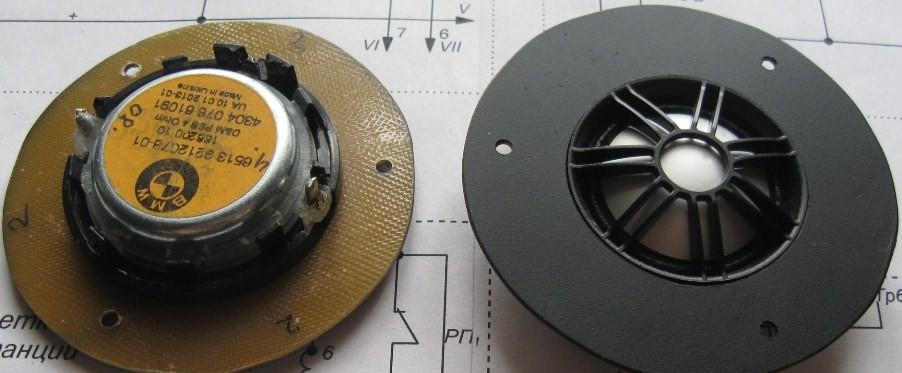

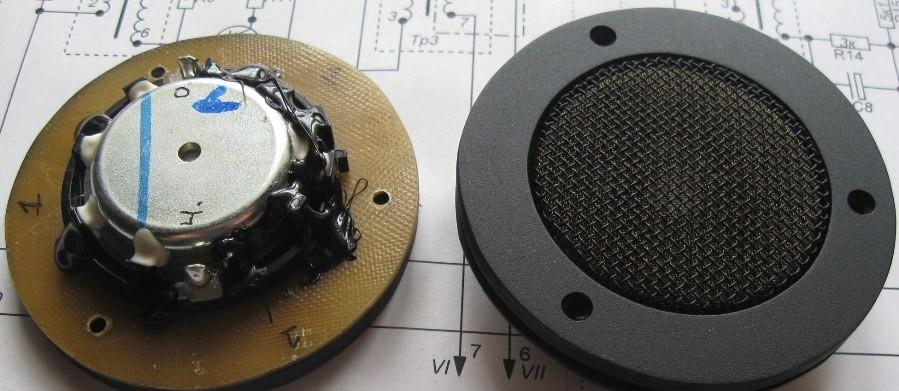

Внутреннее кольцо из текстолита, с внешней стороны окрашено в черный матовый цвет

Использование сеток для защиты динамика

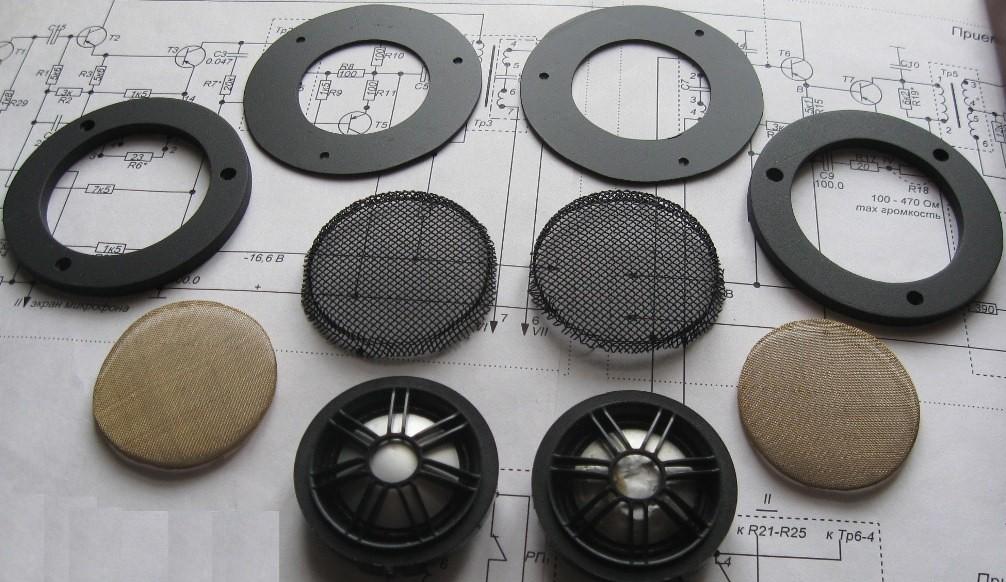

Сетки я использовал две. Латунная из авиационного фильтра, зачищена мелкой наждачной бумагой до блеска и покрыта прозрачным лаком. Металлическая окрашена черным матовым цветом, кстати она из , прикрывала ВЧ динамики. Конечно, если оставить только одну черную с крупным зерном, то так хорошо виден излучатель, но если поставить и латунную, то тогда из под черной сетки блестит латунная. Я поставил две еще потому, чтобы пыль не так летела к диафрагме ВЧ. Изогнутую форму на краях придал в кольцах с помощью старых электролитических конденсаторов.

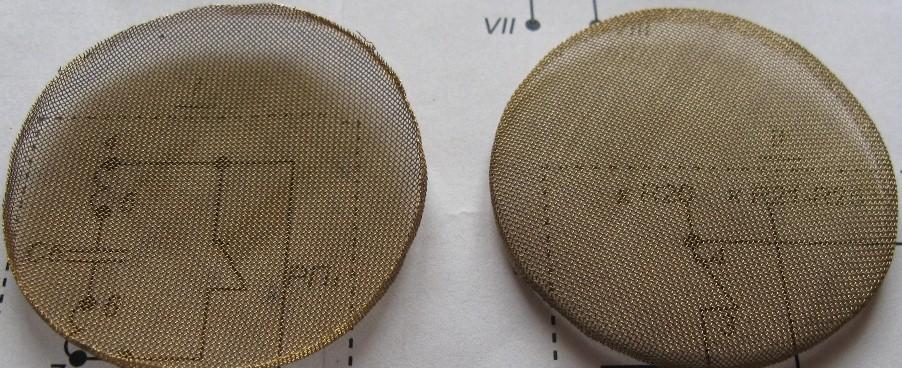

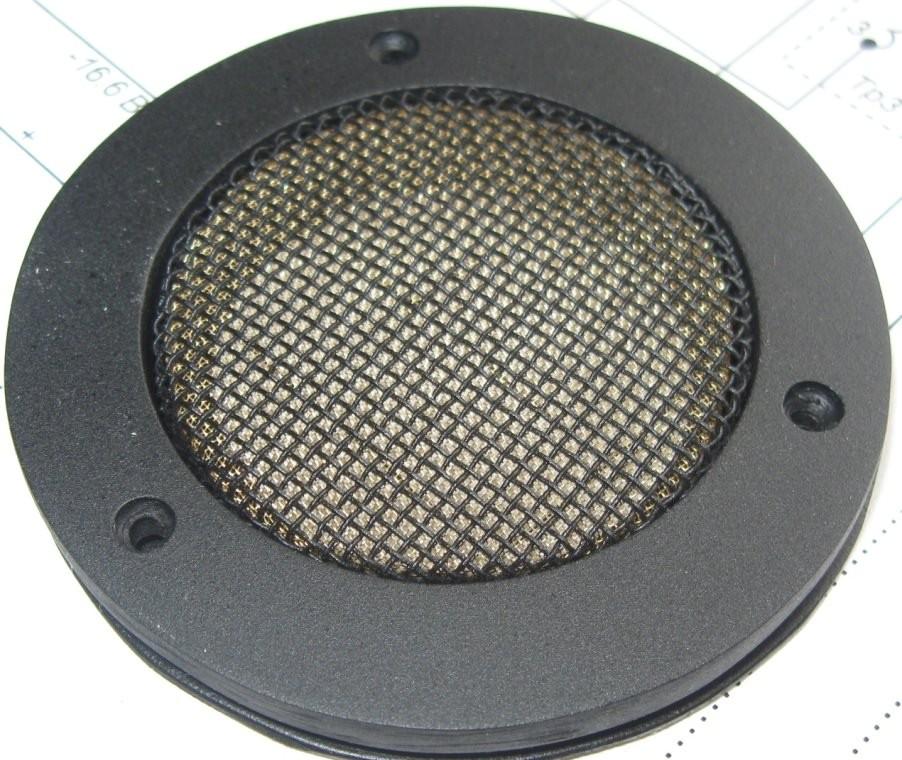

Латунная сетка из авиационного фильтра

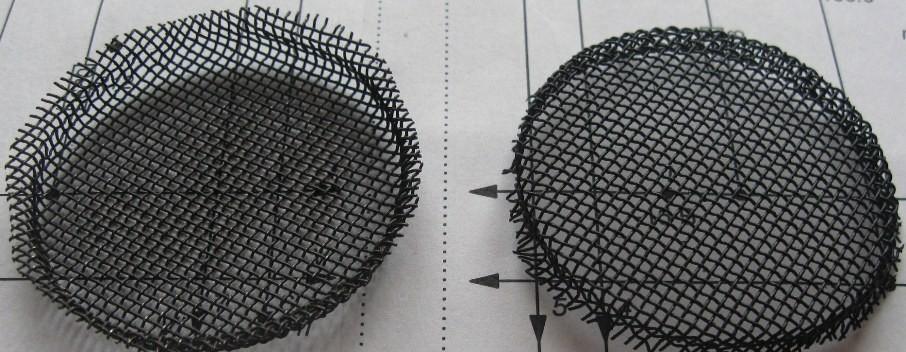

Металлическая сетка из 25 АС-027

Монтаж и крепление накладок

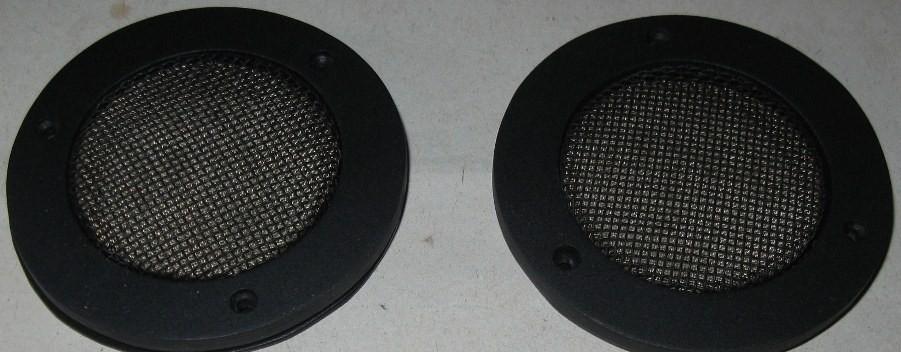

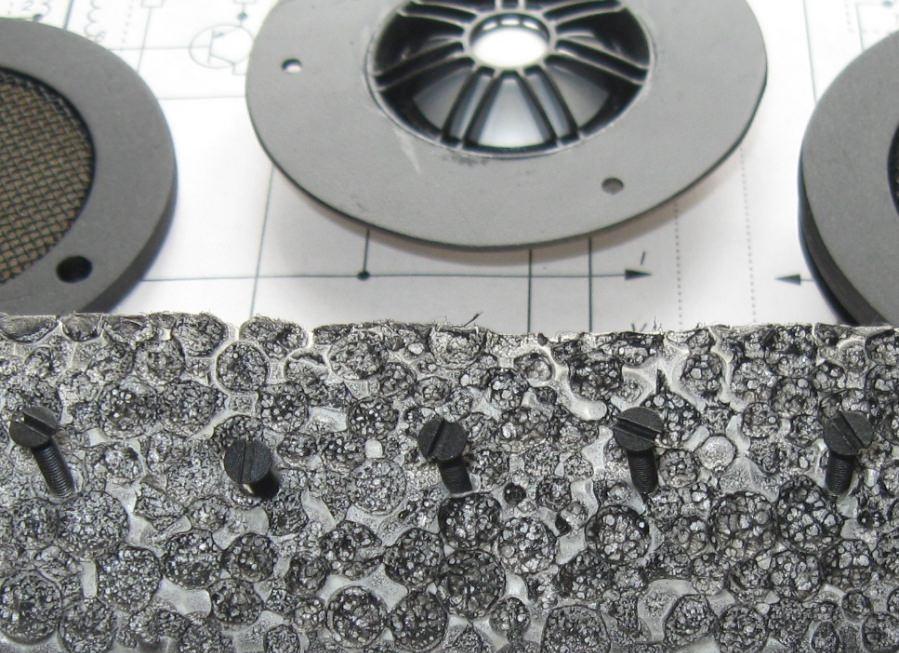

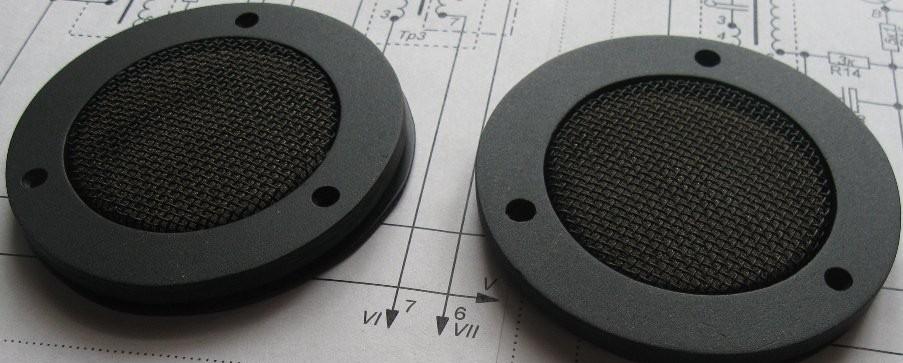

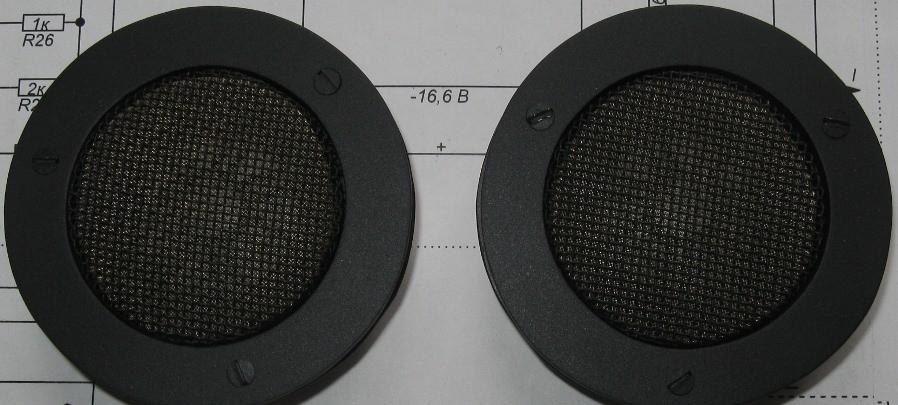

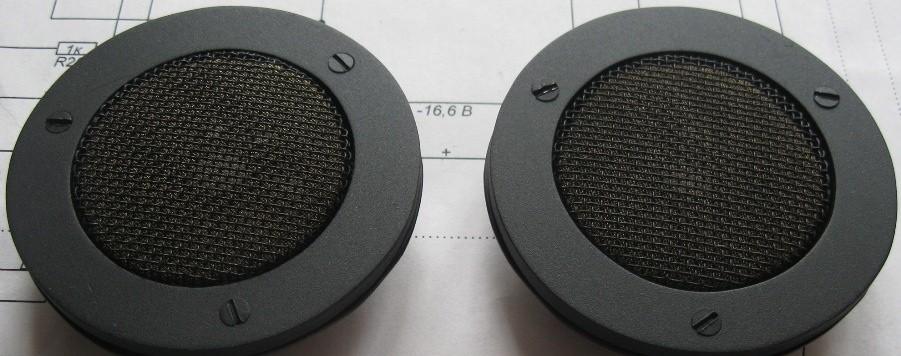

Внешнее кольцо вырезано из листовой пластмассы, толщиной 5 мм и окрашено черной матовой краской. В нем я сделал 3 отверстия под потайные винты, что будут держать всю конструкцию на месте. Сверлить в пластмассе “под потай” нужно очень аккуратно. Также рекомендую ознакомиться с методом чистки магнитного зазора у авто динамиков, чтобы сохранить их характеристики на долгие годы.
