Высокочастотный динамик JBL 077: характеристики и применение

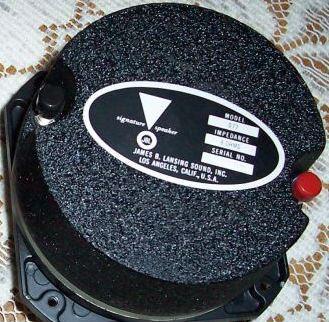

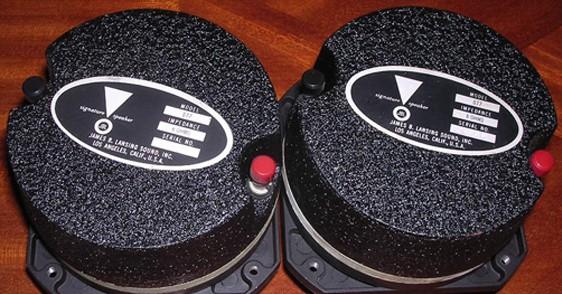

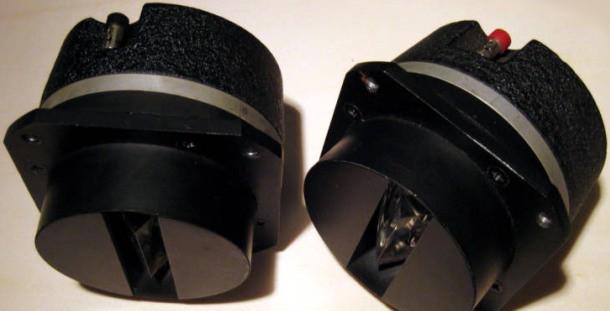

Высокочастотный динамик JBL 077 — это легендарный кольцевой излучатель, разработанный инженерами компании для воспроизведения звука в верхнем диапазоне частот. Благодаря уникальной конструкции и высокой чувствительности, этот драйвер обеспечивает кристально чистое и детализированное звучание. JBL 077 широко применяется как в профессиональных студийных мониторах, так и в высококлассной домашней Hi-Fi акустике, где требуется точная передача деталей и широкая дисперсия звука.

Особое внимание стоит уделить магнитной системе динамика: мощный магнит из сплава альнико (Alnico) весом 1,5 кг обеспечивает высокую динамику и быструю реакцию на звуковые сигналы. ВЧ динамик модели 077 представляет собой кольцевой излучатель из алюминия с звуковой катушкой диаметром 44 мм. Дисперсия этого твиттера составляет 130° при 15000 Гц, что значительно шире, чем у большинства однонаправленных твитеров. Даже на частоте 20000 Гц дисперсия остается внушительной — 110°, что обеспечивает равномерное заполнение звуком всей комнаты.

Динамик JBL 077 идеально подходит для использования в системах с фазоинверторами и закрытых ящиках. Он отлично дополняет низкочастотные драйверы, такие как Динамик JBL 2226H, создавая сбалансированную и мощную акустическую систему. Высокая надежность и долговечность конструкции делают этот компонент выбором профессионалов и аудиофилов.

Технические характеристики динамика JBL 077

Ниже приведены точные параметры, определяющие возможности данного высокочастотного драйвера:

Для создания полноценной акустической системы часто требуется не только твиттер, но и качественный среднечастотный или низкочастотный драйвер. Например, Динамик JBL 136A является отличным примером надежного компонента для средних частот, который может работать в паре с высокочастотными излучателями JBL.

Звучание и применение JBL 077

Динамик JBL 077 известен своим прозрачным, «воздушным» звучанием. Он способен передавать мельчайшие нюансы высоких частот, что делает его незаменимым для жанров, требующих высокой детализации: джаз, классическая музыка, акустика. Благодаря кольцевой конструкции диффузора, этот твиттер обладает естественной фазовой характеристикой и минимальными искажениями на высоких частотах.

В профессиональной среде JBL 077 часто используется в топовых студийных мониторах и концертных системах. Его способность работать с высокой мощностью и выдерживать длительные нагрузки делает его надежным инструментом для звукорежиссеров и звукотехников.

Аналоги и совместимость

При замене или ремонте акустических систем может возникнуть вопрос поиска аналогов. JBL 077 имеет ряд прямых родственников и функциональных заменителей по размерам и характеристикам:

• JBL 2405 — более современная версия кольцевого твиттера, часто используемая в студийных мониторах JBL.

• JBL 077-070 — модификация оригинального динамика.
• Altec Lansing 802D — известный аналог от другого легендарного производителя, часто применяемый в Hi-Fi системах.
• Electro-Voice T-350 — еще один вариант высококачественного ВЧ-драйвера.

Для тех, кто собирает мощные сабвуферные системы или полочные колонки, также полезно знать характеристики других драйверов, например, JBL 4309, который может стать частью сложной многополосной конструкции.

Чувствительность: 56 дБ/9,1 м/7 кГц

Программная мощность: 20 Вт

Номинальное значение импеданса: 8 Ом

Номинальный диаметр: 98 мм

Глубина: 83 мм

Номинальный диаметр излучателя: 79 мм (3,125”)

Вес: 2,3 кг

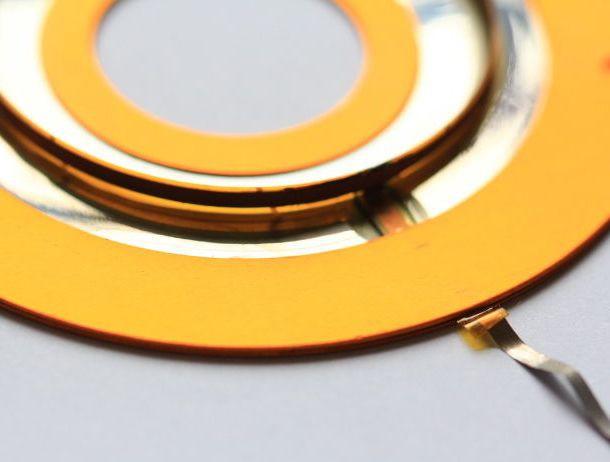

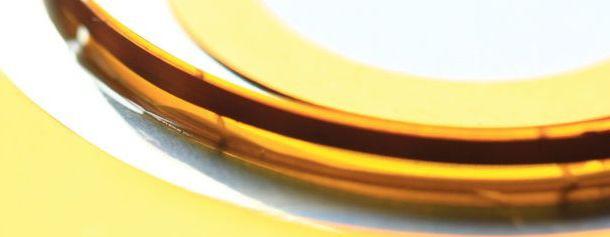

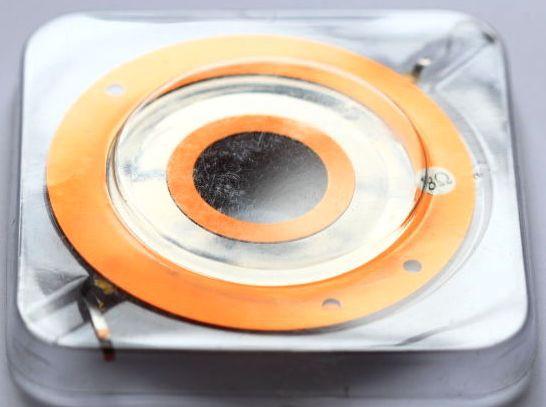

ВЧ динамик модели 077 представляет собой кольцевой излучатель из алюминия. Звуковая катушка диаметром 44 мм. Магнит – альнико (16500 Gauss) весом 1,5 кг. Дисперсия 077 – 130° при 15000 Гц, более широкая чем у любого другого существующего однонаправленного твитера. Даже в частотах, достигающих 20000 Гц, дисперсия составляет 110°. Применяется в профессиональных АС и является топовым.
