JBL 4302: характеристики и обзор легендарной акустической системы

Производитель: США

Основные технические характеристики:

2-х полосная АС с фазоинвертором

Диапазон частот: 40 – 40000 Гц

Чувствительность: 89 дБ (2,83 В/м)

Максимальная мощность: 75 Вт

Номинальный импеданс: 6 Ом

Частота раздела кроссовера: 5000 Гц

Динамики:

НЧ/СЧ: 200 мм (бумага на пене)

ВЧ: 25 мм (титан)

Варианты отделки: шпон дерево

Размеры (ВхШхГ): 435х274×290мм

Вес одной АС: 10,6 кг

Описание:

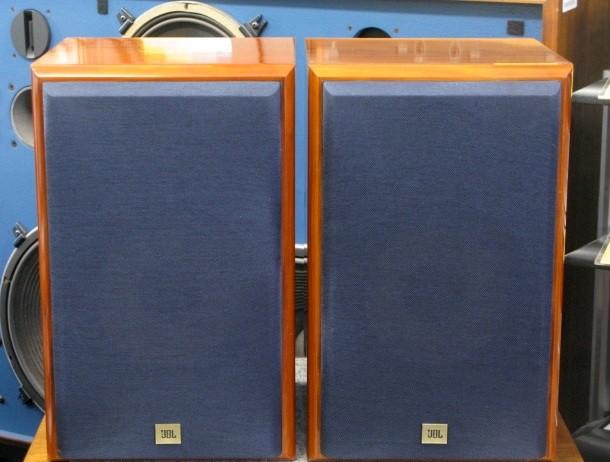

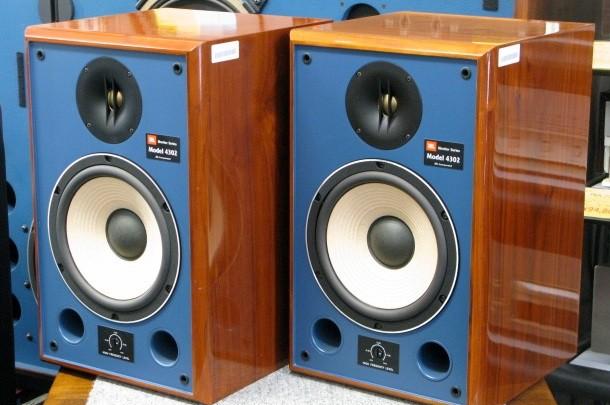

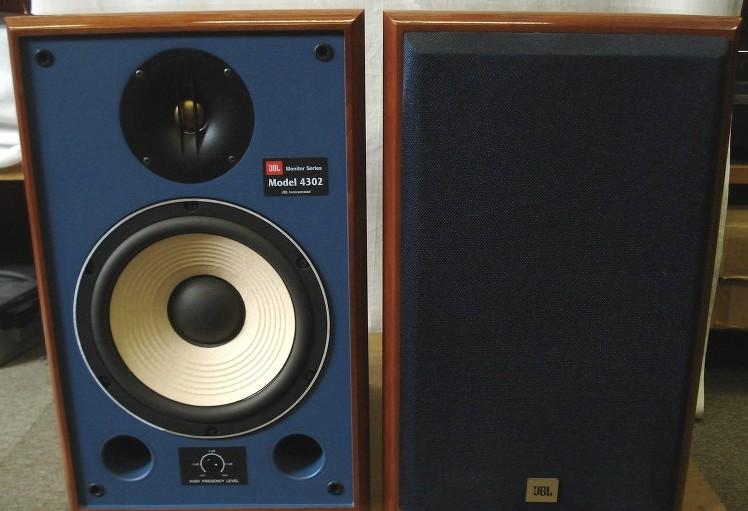

2-х полосная акустическая система унаследовала концепцию акустической системы JBL 4301. Корпус выполнен из неразборного ящика в виде прямоугольника. Внешняя отделка выполнена натуральным шпоном. Передняя панель слегка утоплена вглубь корпуса. Динамические головки расположены симметрично вертикальной оси. Под НЧ динамиком распложен аттенюатор для регулировки высоких частот, по бокам которого расположено два выхода фазоинвертора. Гриль представляет собой прочную рамку, на которой натянута прозрачная ткань синего цвета.

НЧ динамик диаметром 20 см изготовлен из бумаги в стандартном белом цвете компании JBL. Диффузор покрыт композитом, который обеспечивает легкую массу и высокую плотность, необходимые для оптимизации воспроизведения низких частот. Литая алюминиевая корзина динамика также позволяет эффективно рассеивать тепло и имеет конструкцию, обеспечивающую свободное протекание воздуха при обратном ходе диффузора.

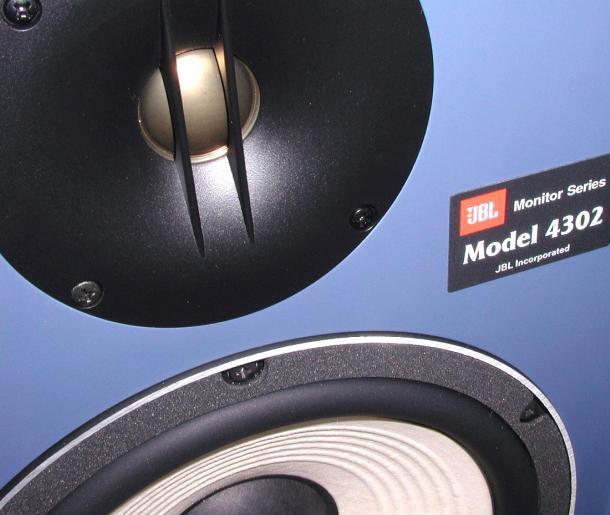

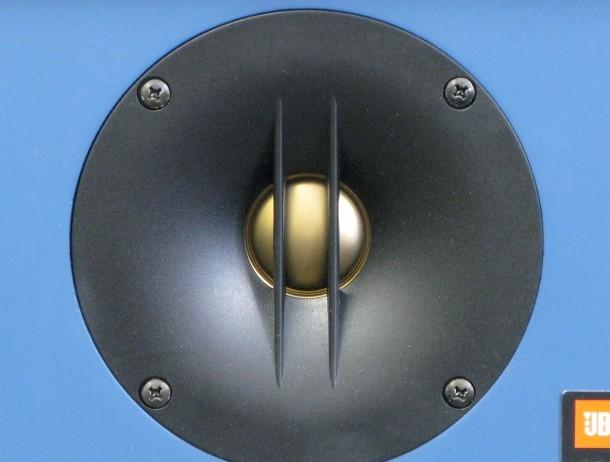

Купольная мембрана ВЧ динамика сделана из титана (толщиной 25 микрон и диаметром диафрагмы 25 мм) при высокотемпературной обработке, что позволило повысить прочность и без того легкого материала. Верхний фланец выполнен в виде небольшого рупора и рассеивателя.

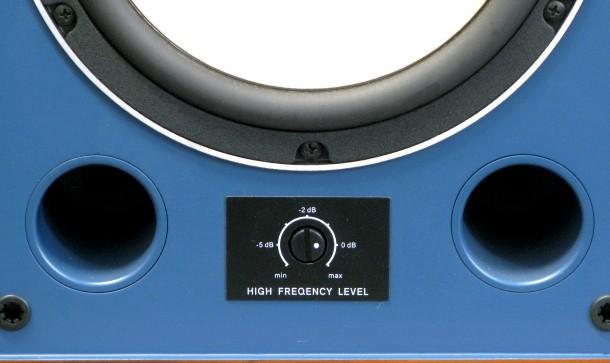

Элемент управления на передней панели позволяет отдельно регулировать мощность на высоких частотах ВЧ динамика. При соответствующих настройкахрегулятора, частотная характеристика акустической системы может быть изменена, чтобы компенсировать звучание в любом помещении и достичь тонального баланса.

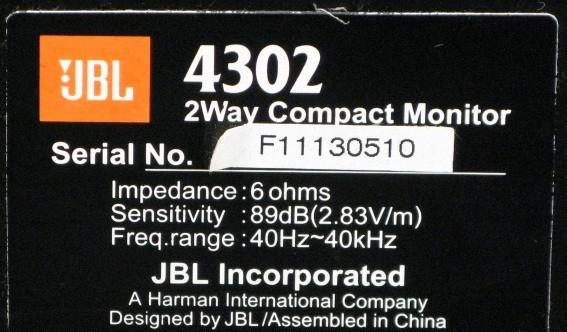

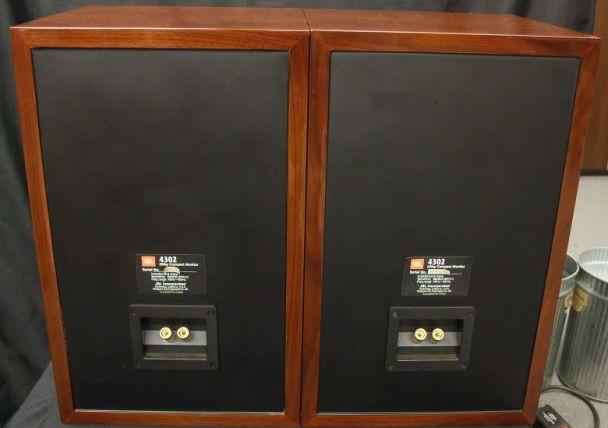

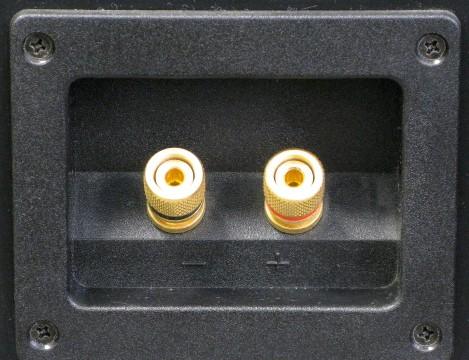

Внутри расположена плата фильтра. На задней стенке находятся клеммы для подключения АС к усилителю. Над клеммами – бирка с основными техническими характеристиками, названием АС и логотипом фирмы.
