Акустическая система JBL 4305H: характеристики и описание

Акустическая система разработана и спроектирована , в Калифорнии, США. Модель выпускалась в 2003 году. JBL 4305H имеет отделку черным ясенем с логотипом компании на боковых стенках, а модель JBL 4305H WX фанерована шпоном ореха в традиционном оформлении. Эта модель является отличным примером классического подхода JBL к созданию Hi-Fi систем, родственным более известным сериям, таким как JBL 4312A.

Технические характеристики JBL 4305H

Характеристики:

2-х полосная АС с фазоинвертором

Диапазон воспроизводимых частот: 50 – 35000 Гц

Чувствительность: 89 дБ/2,83 В/м

Музыкальная мощность: 75 Вт

Сопротивление: 6 Ом

Установленные громкоговорители:

НЧ: Ø200 мм, бумажный конус

ВЧ: Ø25мм, титановый драйвер с рупором

Частота раздела фильтра: 4500 Гц

Габаритные размеры (ВхШхГ): 460х273х284 мм

Вес: 11,5 кг

Конструкция и описание JBL 4305H

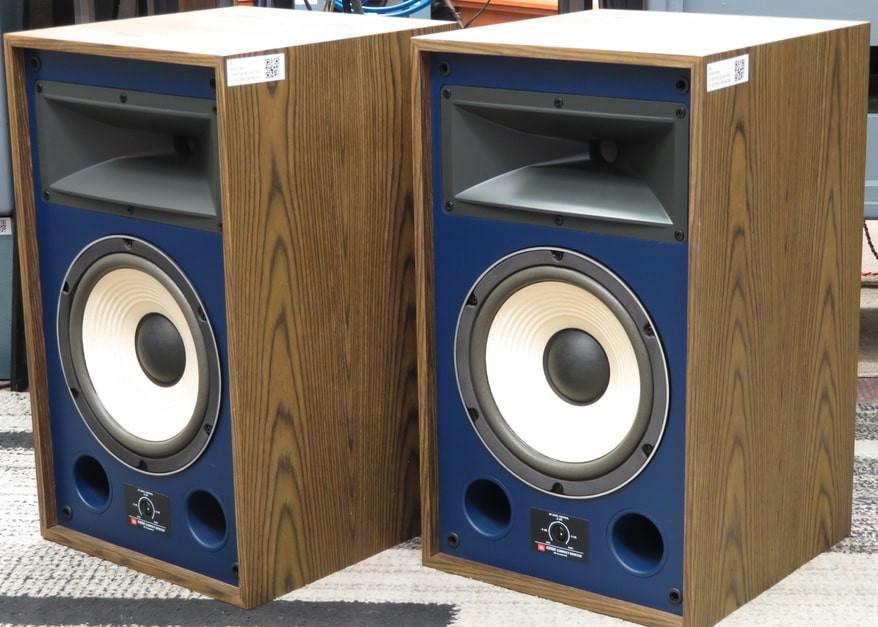

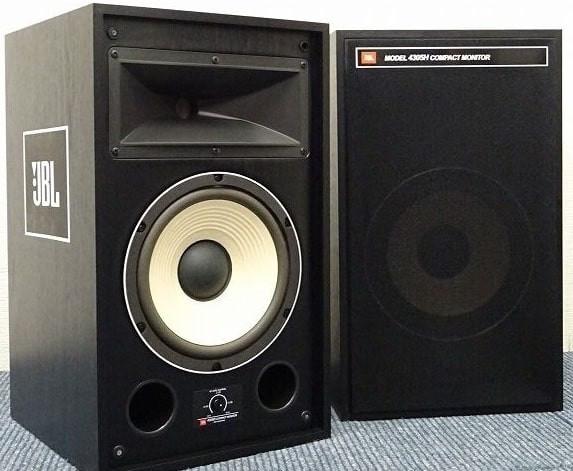

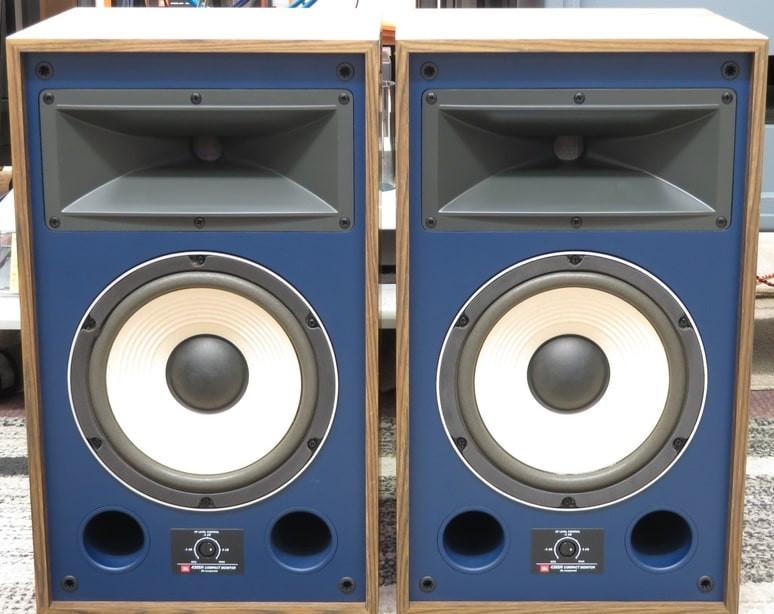

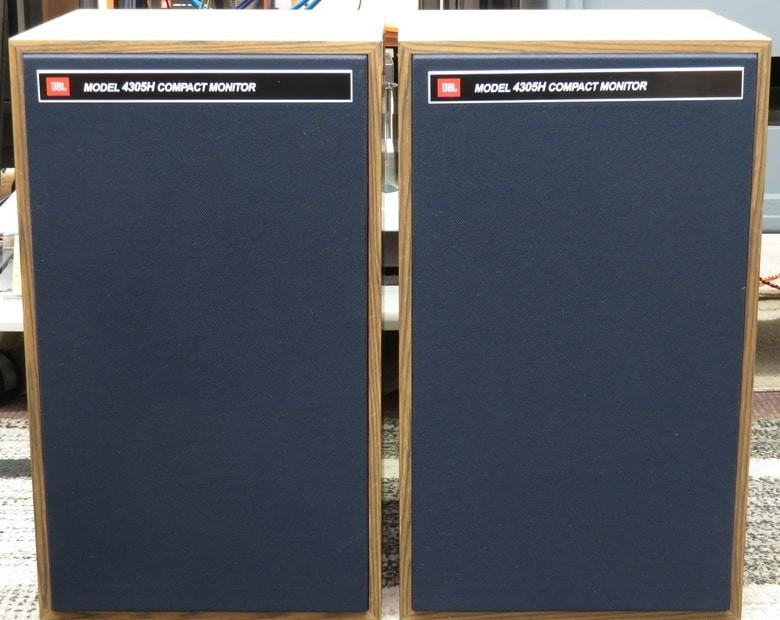

На фото ниже показаны два варианта внешнего оформления АС. Корпус изготовлен из MDF толщиной 19 мм в виде прямоугольного неразборного ящика. Устье рупора крепится заподлицо передней панели, в верхней части корпуса. Под ним НЧ динамик. Ниже НЧ, по бокам находится два отверстия – выходы фазоинверторов, между которым установлен регулятор высоких частот. Лицевая панель закрывается грилем. Клеммы на задней стенке. Для сравнения, более современные модели, например , могут иметь схожую логику компоновки, но с использованием новейших драйверов.

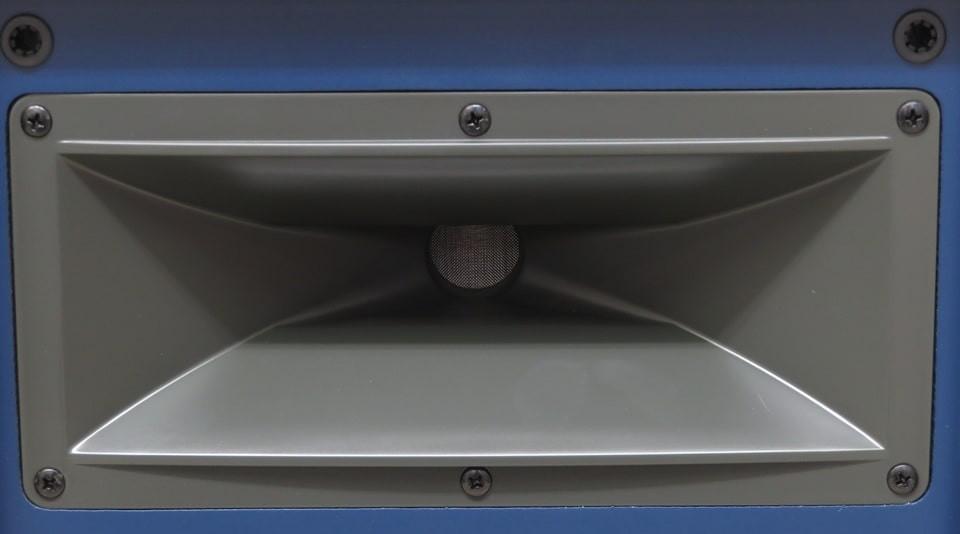

ВЧ динамик является компрессионным драйвером с диафрагмой Ø25 мм из титана.

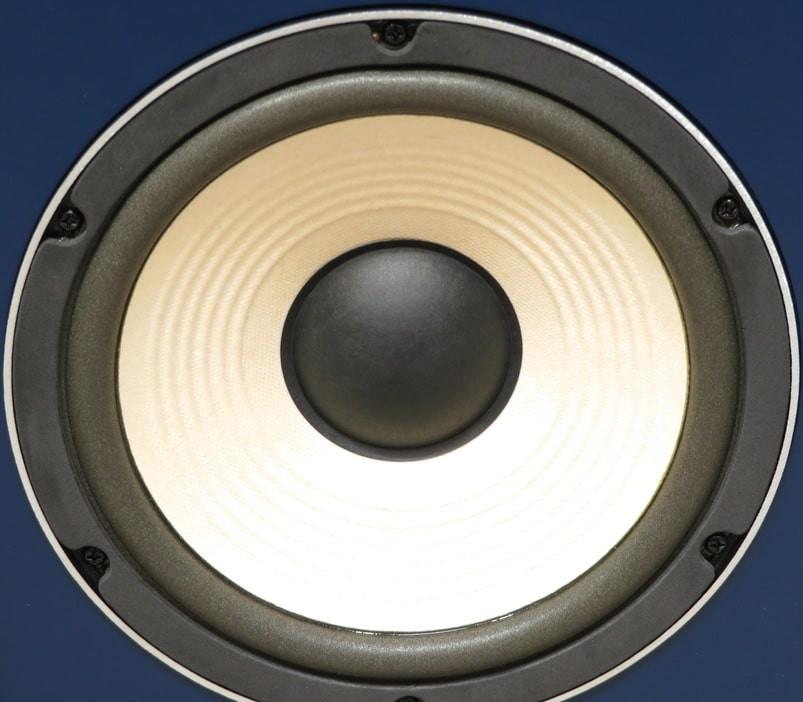

НЧ динамик конусный с диффузором из натуральной целлюлозы, подвес пенополиуретановый. Рама литая алюминиевая. Такая конструкция обеспечивает глубокий и контролируемый бас, сопоставимый с характеристиками флагманских колонок, таких как JBL 4320.

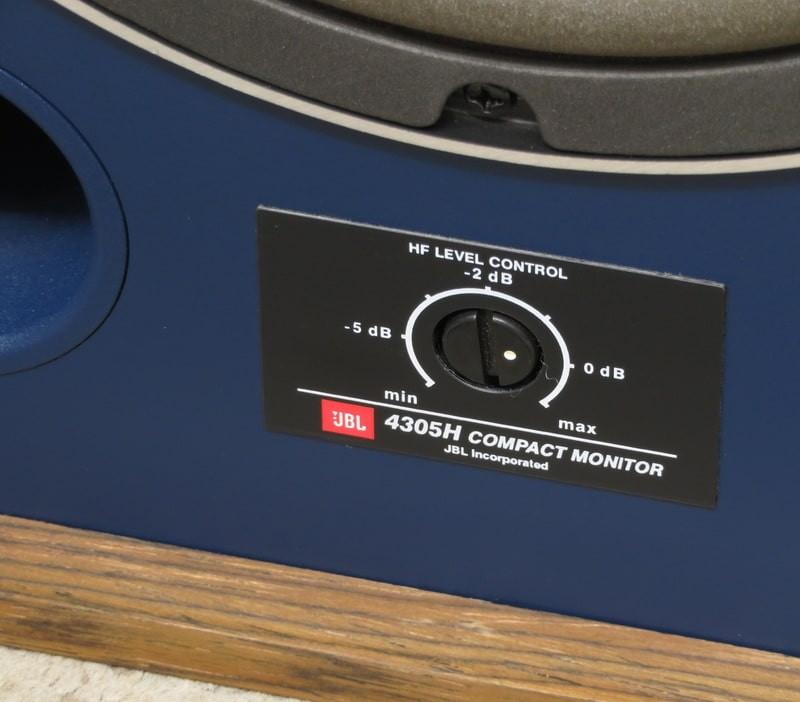

Регулятор высоких частот:

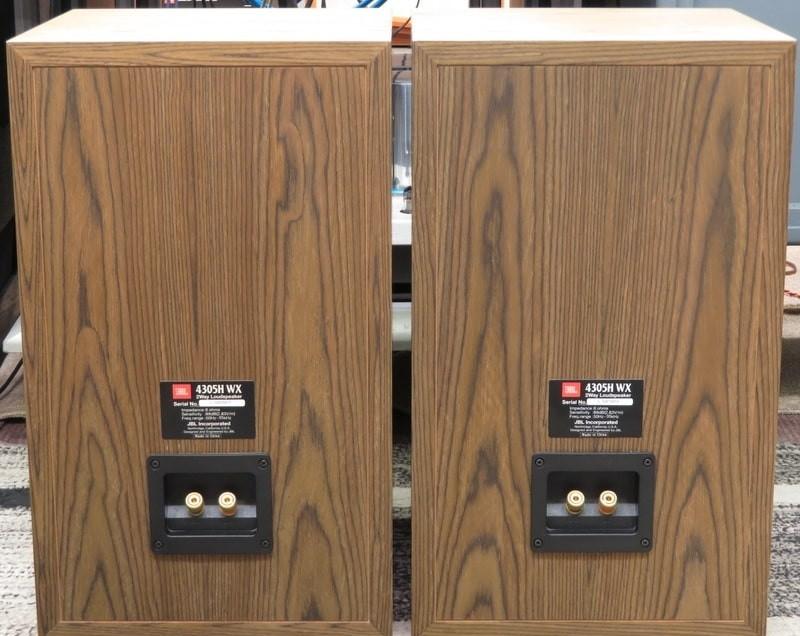

Задняя стенка:

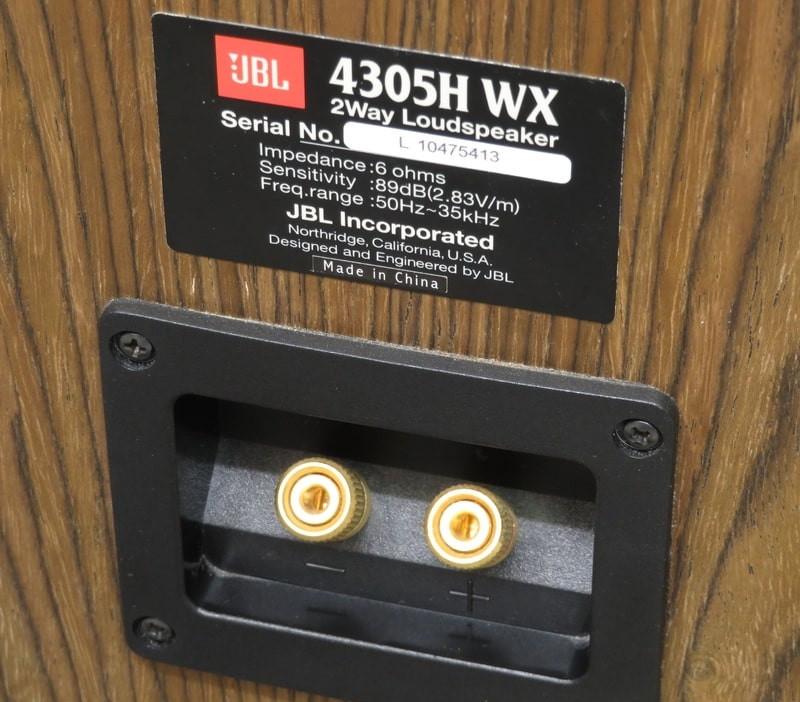

Бирка и клеммная колодка:
