Производитель: США.
Технические характеристики:
4-х полосная АС с фазоинвертором

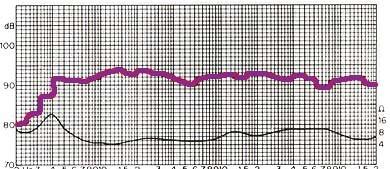

Диапазон воспроизводимых частот: 35 – 20000 Гц
Неравномерность АЧХ в диапазоне 35-20000 Гц: ±3 дБ
Чувствительность: 93 дБ (1 Вт/м)
Номинальная мощность: 120 Вт
Максимальная мощность: 200 Вт
Номинальный импеданс: 8 Ом
Частота раздела фильтра: 320 Гц, 1300 Гц и 10000 Гц
Используемые динамики:
НЧ: 380 мм, модель 2235Н (бумага на пене)
Мид: 250 мм, модель 2122Н (бумага на пене)
СЧ: 44 мм, купольный, модель 2425J+2307+2308 (титан)
ВЧ: 25 мм, модель 2405 (алюминий)
Варианты отделки: шпон

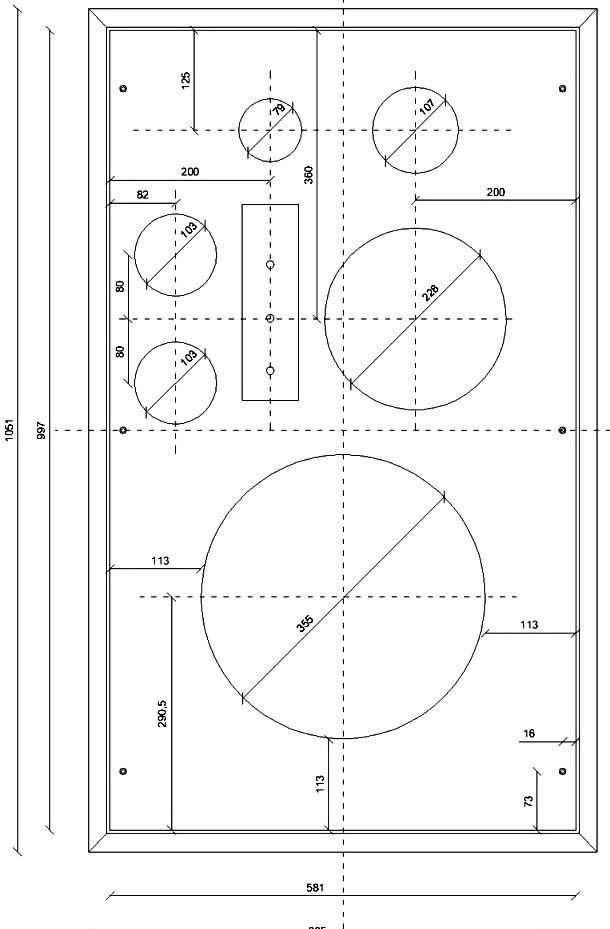

Размеры (ВхШхГ): 1051х635×435 мм
Вес одной АС: 104 кг
Описание

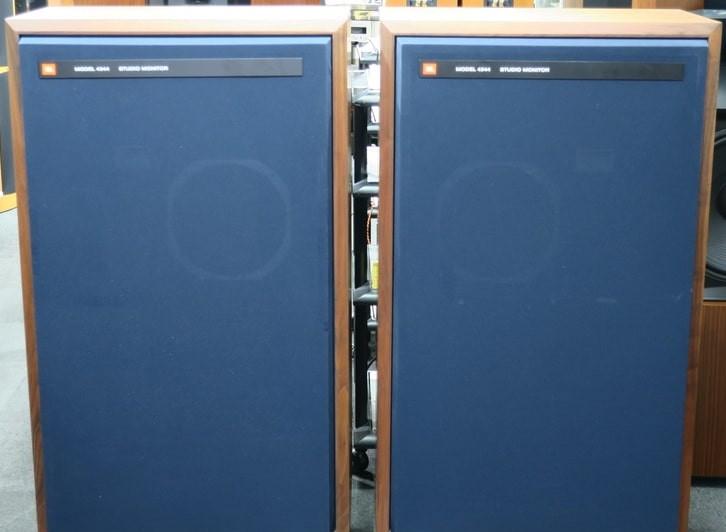

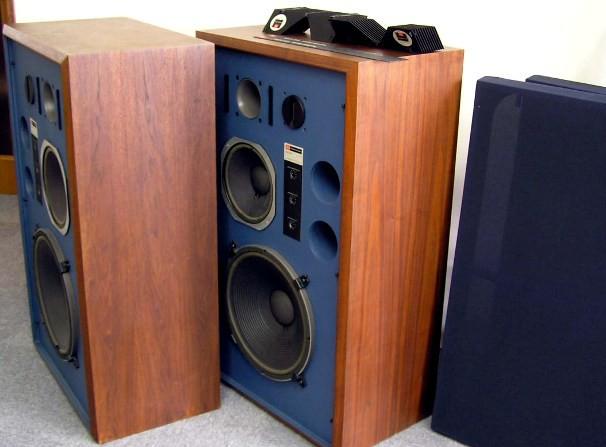

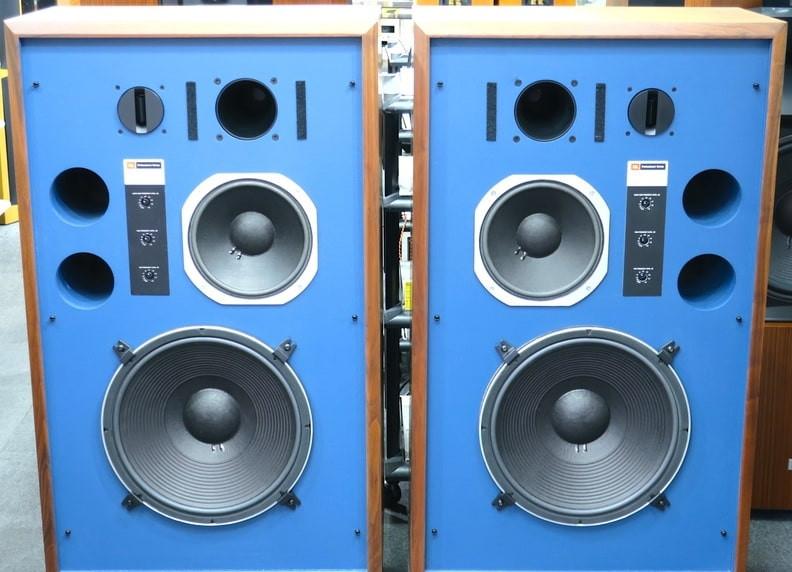

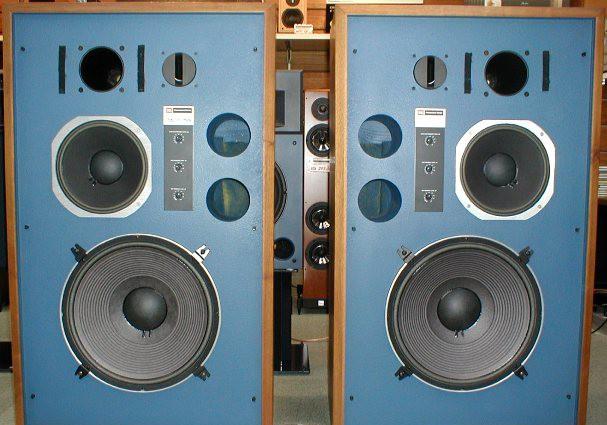

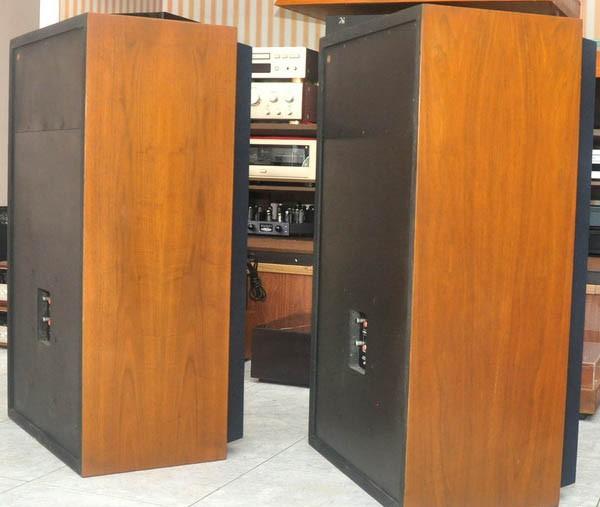

Корпус выполнен в виде прямоугольного ящика из фанеры. Внутренний объем для НЧ – 156 л. Отделка выполнена натуральным шпоном. Лицевая панель утоплена вглубь корпуса и окрашена в фирменный синий цвет. Колонки выпускаются в зеркальном расположении громкоговорителей. Гриль представляет собой массивную деревянную рамку, на которую натянута темно-синяя ткань. Внутри АС расположен звукопоглощающий материал как в основном корпусе, так и в боксе мидбаса.

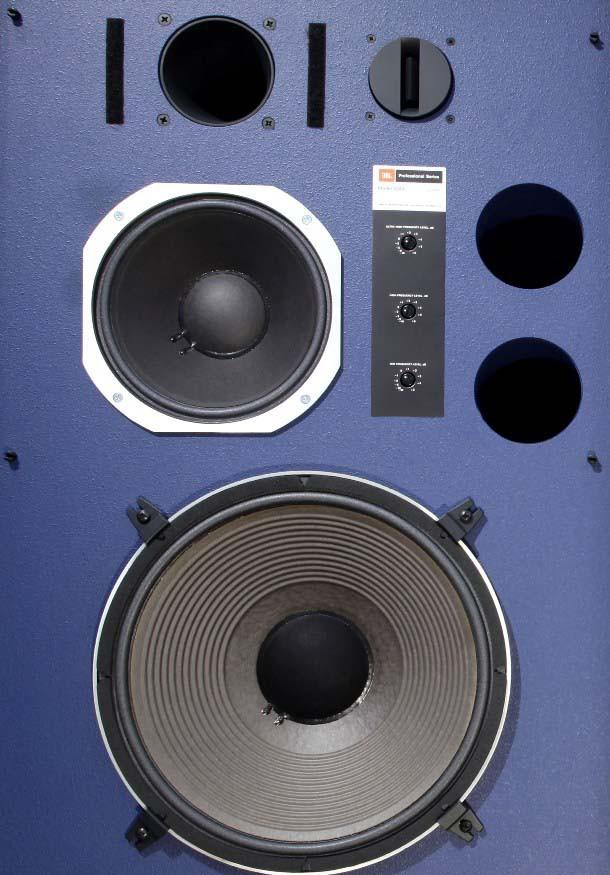

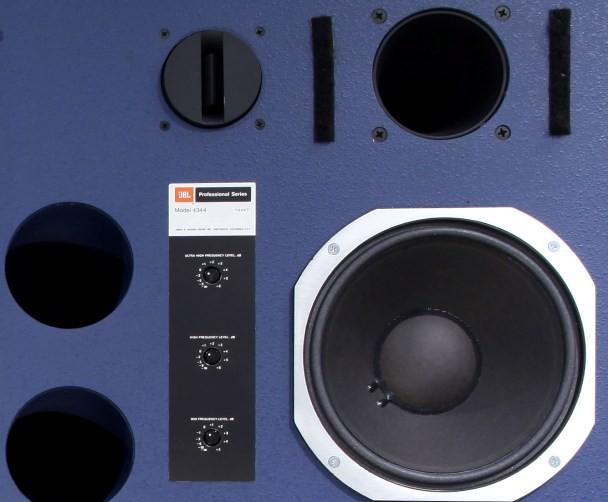

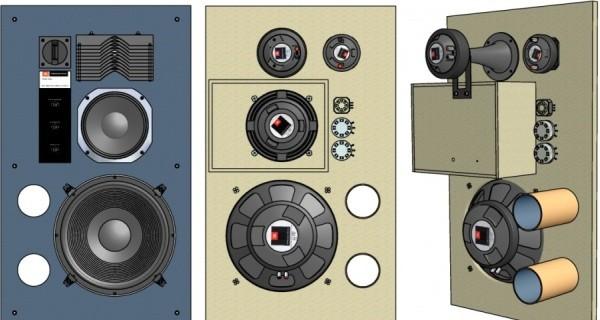

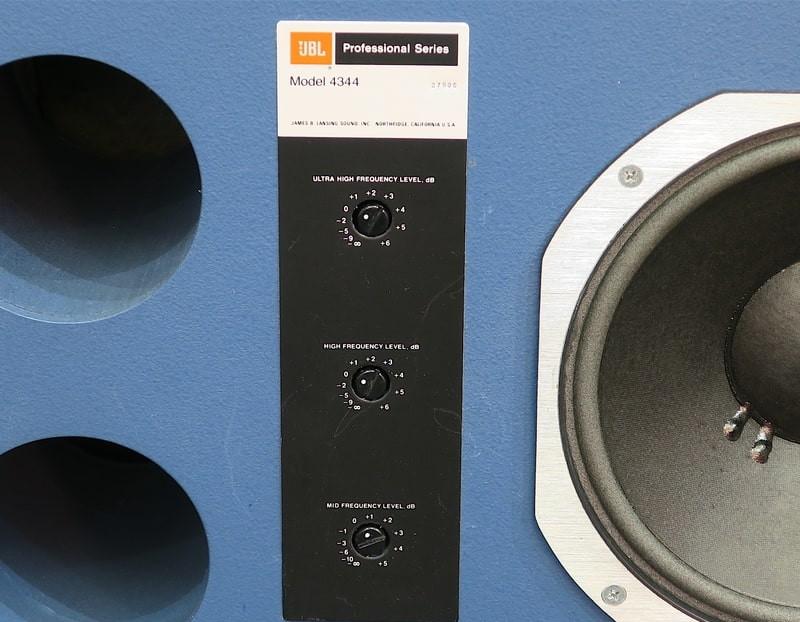

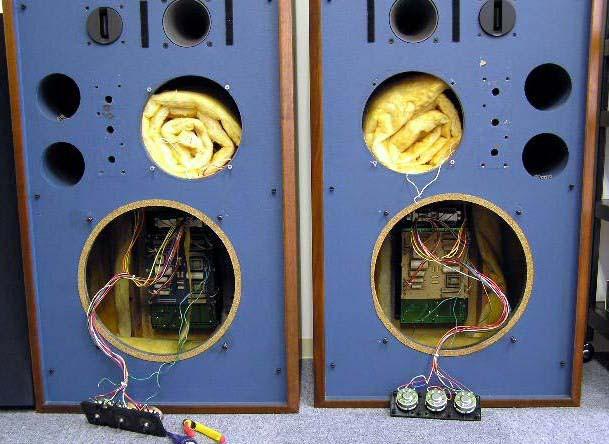

Вверху расположены СЧ и ВЧ динамики. СЧ динамик можно назвать ВЧ, так как полоса пропускания у него 0,8 – 20 кГц. Он нагружен на рупор, спереди которого крепится рассеиватель. Высокочастотный динамик или суперВЧ находится справа или слева от СЧ. Под СЧ ровно по вертикальной оси расположен мидбасовый динамик, который отделен от общего объема закрытым кожухом, объем которого 14 л. Под так называемым суперВЧ находится блок регуляторов (мид, СЧ и ВЧ). Еще в сторону – два выхода фазоинвертора. В самом низу центрально относительной боковых и нижней панели расположен НЧ динамик. Все крепится с помощью шурупов.

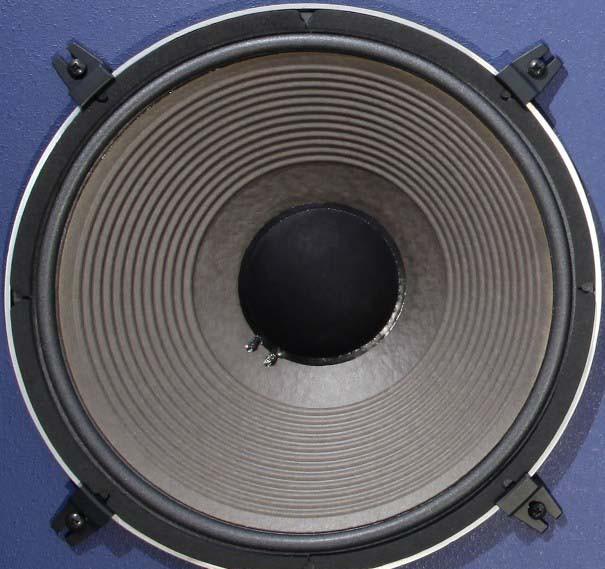

НЧ громкоговоритель имеет звуковую катушку диаметром 100 мм. Намотана медным проводом. Магнитная система весом 8,5 кг имеет магнитный зазор глубиной 7,1 мм и создает магнитный поток в 12000 gauss. Диффузор выполнен из бумаги, подвес — пена. Головка имеет гладкую частотную характеристику. Литая алюминиевая корзина.

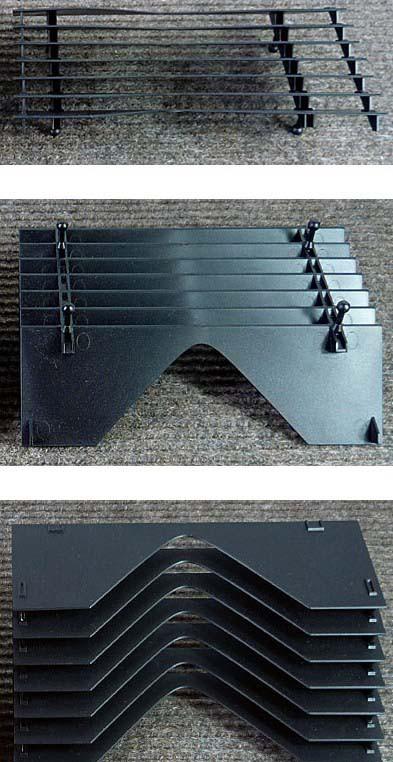

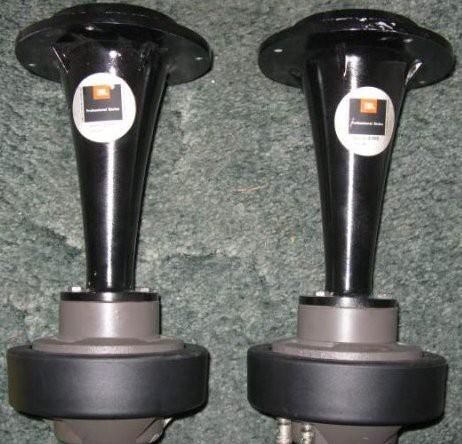

СЧ громкоговоритель нагружен на рупор, а спереди крепится рассеиватель. Магнит ферритовый. Диафрагма купольной формы выполнена из титана толщиной 0,05 мм. Диаметр диафрагмы 44 мм. Звуковая катушка намотана медным проводом, выполнена из алюминия диаметром 44 мм. Выходное отверстие излучателя при нагрузке на рупор 25 мм (закрыто поролоном и тканью).
ВЧ динамик предназначен для использования в качестве супертвитера. Он имеет уникальную комбинацию расширенной частотной характеристики и широкой дисперсии. Частотный диапазон простирается плавно от 6500 Гц и за пределы диапазона восприятия человеческого слуха. Уникальная конструкция обеспечивает горизонтальную дисперсию, которая больше и шире, чем у громкоговорителей с прямым излучением. Диафрагма выполнена из алюминия толщиной 0,056 мм. Катушка диаметром 44 мм намотана алюминиевым проводом. Магнитная система весом 1,5 кг имеет магнитный поток 16500 gauss. Магнит – альнико.

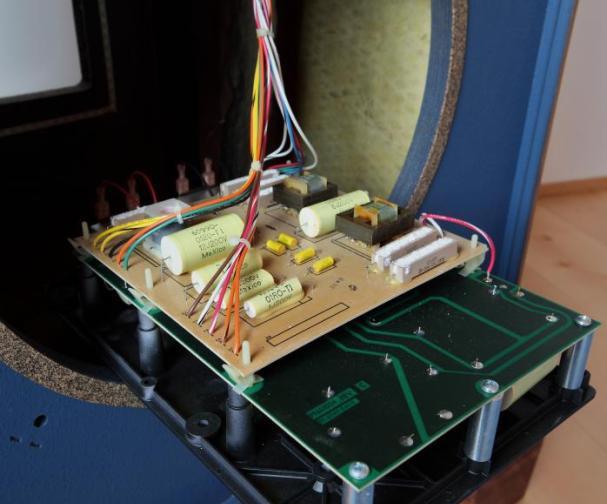

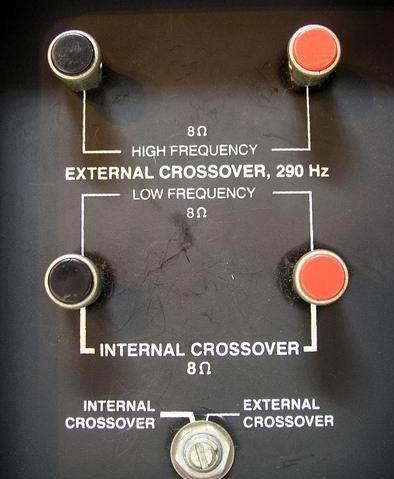

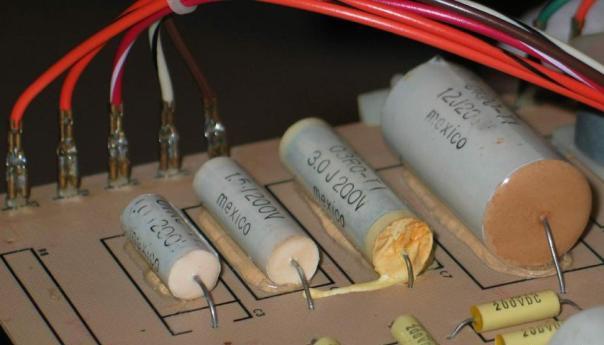

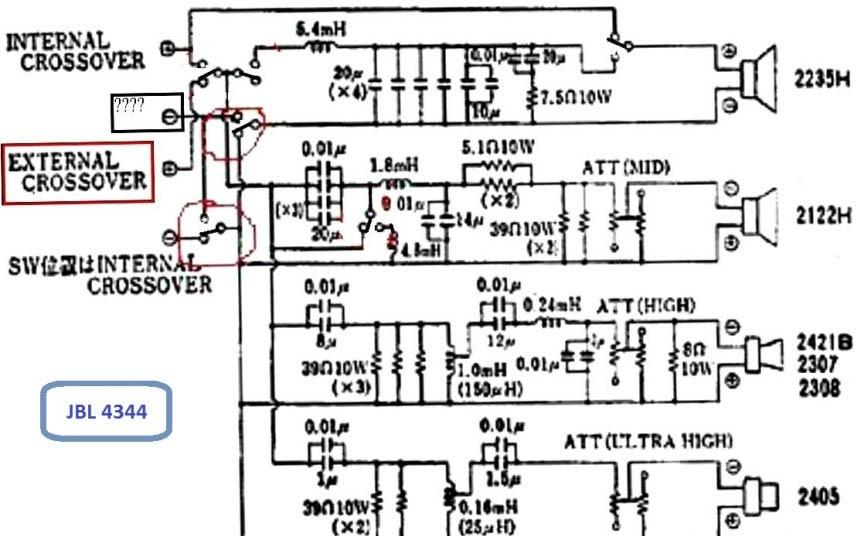

Внутри расположен, на задней стенке расположен электрические фильтры. Плата фильтров крепится к клеммной колодке, которая в свою очередь крепится к задней стенке акустической системы. Фильтр позволяет подключать НЧ головку к отдельному усилителю или все вместе, через перемычки.
