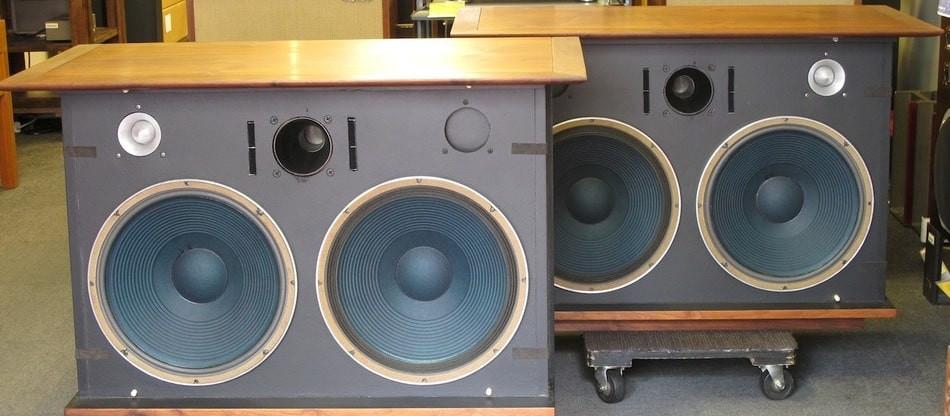

Акустическая система изготавливалась в 2-х полосном варианте – S7R и в 3-х полосном – модель S8R.
Выпускалась в США с 1973-1975 годах.
Технические характеристики S7R:
2-х полосная АС с пассивным излучателем
Чувствительность: 95 дБ
Установленные громкоговорители:
НЧ: 380 мм, бумага на пеновом подвесе (JBL LE15A)
ПИ: 380 мм, бумага на тканевом подвесе (JBL PR15)
ВЧ: JBL LE85 + звуковой рассеиватель JBL HL91
Пассивный излучатель: конический тип 38 см (JBL PR15)
Частота раздела фильтра: 500 Гц
Сопротивление: 8 Ом
Допустимая входная мощность: 100 Вт
Габаритные размеры (ВхШхГ): 670х1020х510 мм
Масса одной АС: 74 кг
Технические характеристики S8R:
3-х полосная АС с пассивным излучателем
Чувствительность: 92 дБ
НЧ: 380 мм, бумага на пенополиуретановом подвесе (JBL LE15A)
ПИ: 380 мм, бумага на тканевом подвесе (JBL PR15)
СЧ: JBL 375 + звуковой рассеиватель JBL HL93
ВЧ: JBL 075
Частота раздела фильтра: 500 Гц и 7000 Гц
Сопротивление: 8 Ом
Допустимая входная мощность: 125 Вт
Габаритные размеры (ВхШхГ): 670х1020х510 мм
Масса одной АС: 82 кг
Описание

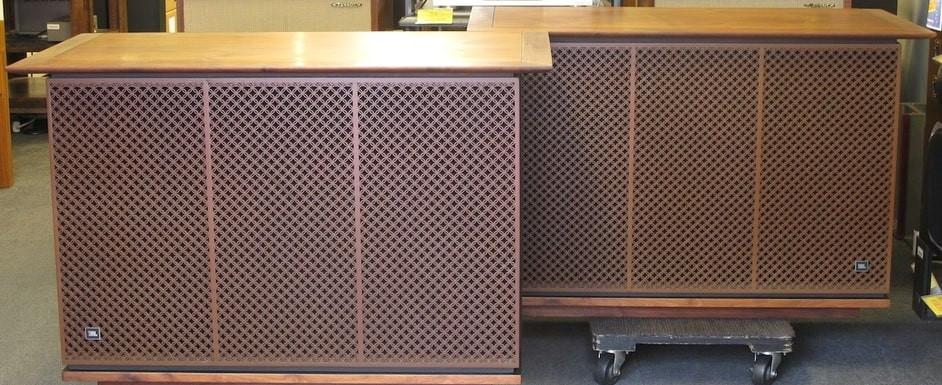

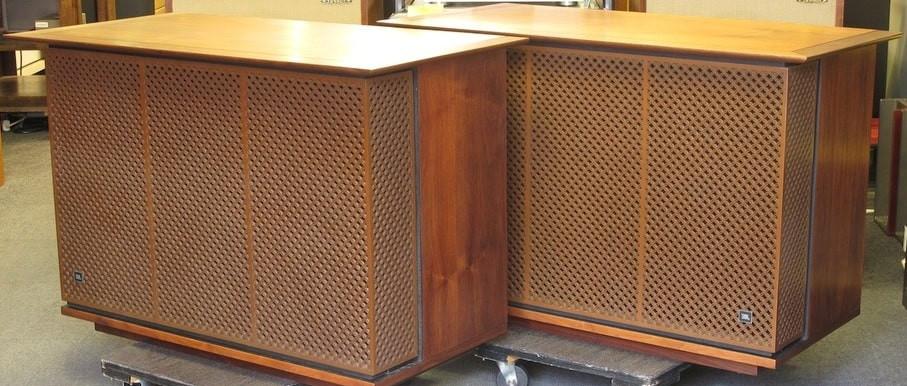

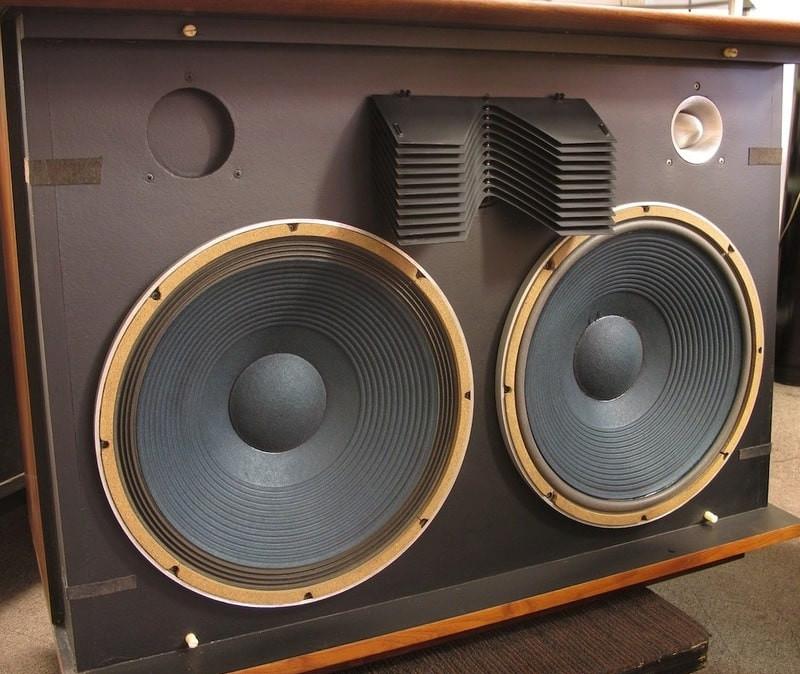

Корпус акустической системы изготовлен из ДСП и окрашен в темно-серый цвет. Верхняя панель, боковые стенки и гриль фанерованы шпоном. Верхняя панель выполнен в виде “крыши” над корпусом. Съемный гриль П-образной формы, изготовлен в таком виде, чтобы под ним поместился звуковой рассеиватель СЧ динамика.

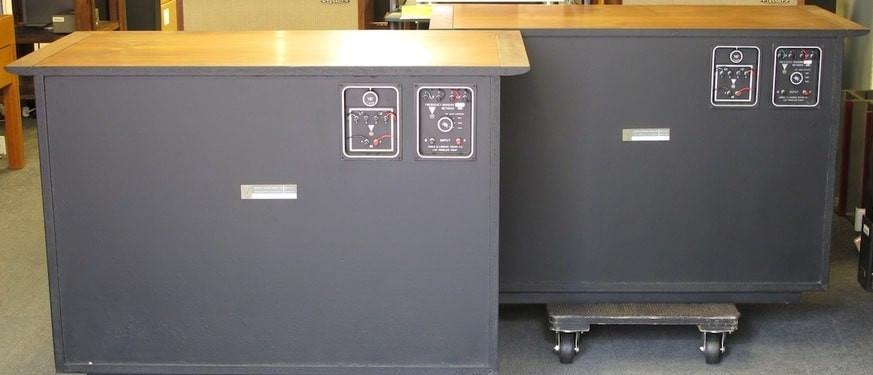

На задней стенки в углу установлены клеммные колодки, на которых с внутренней стороны запаян фильтр. Шильдик так же приклеен сзади, ровно по центру.

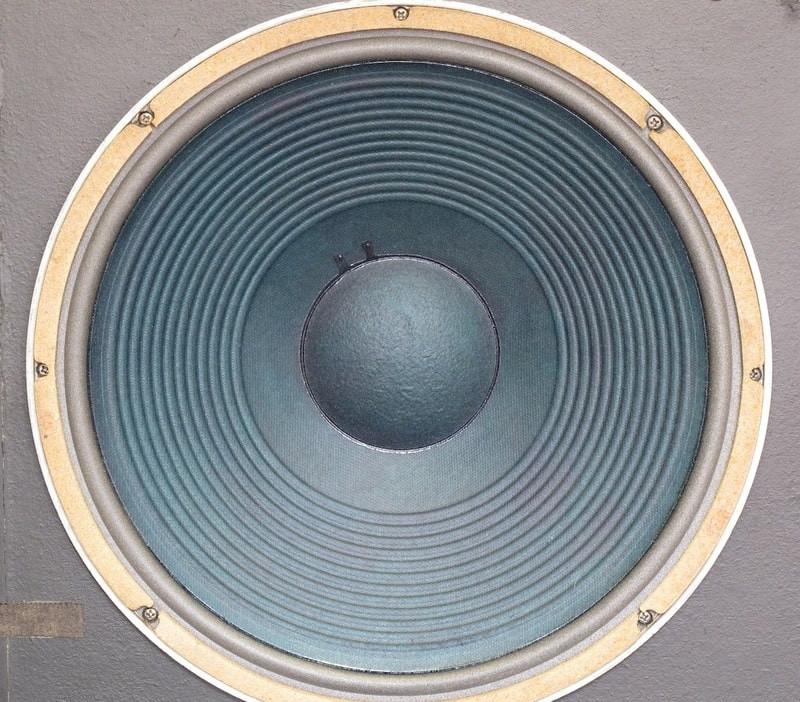

НЧ динамик JBL LE15A:

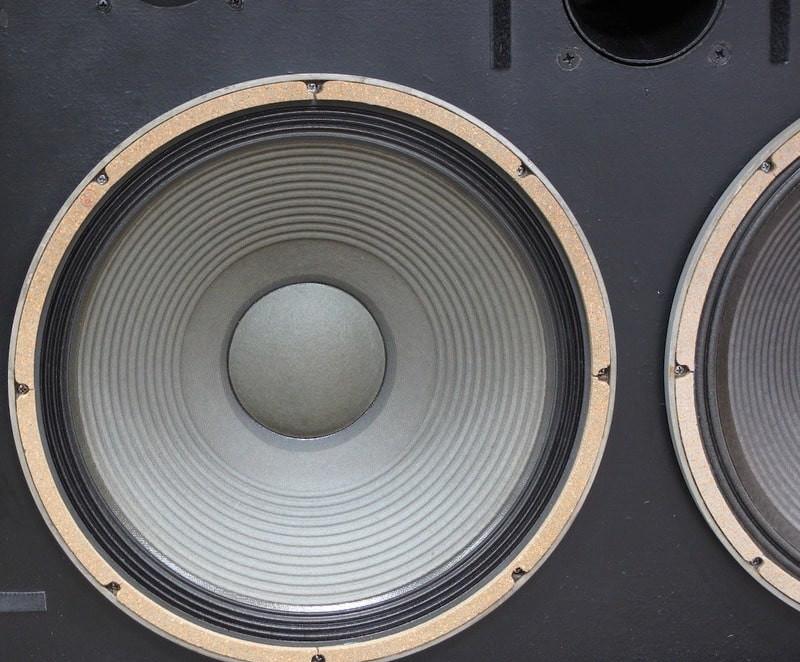

Пассивный излучатель JBL PR15:

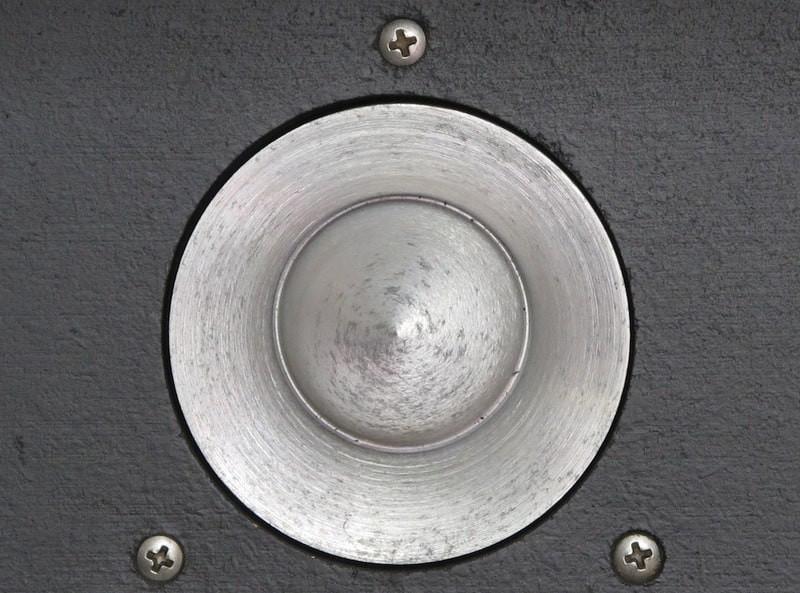

ВЧ динамик из 3-х полосного варианта JBL 075:

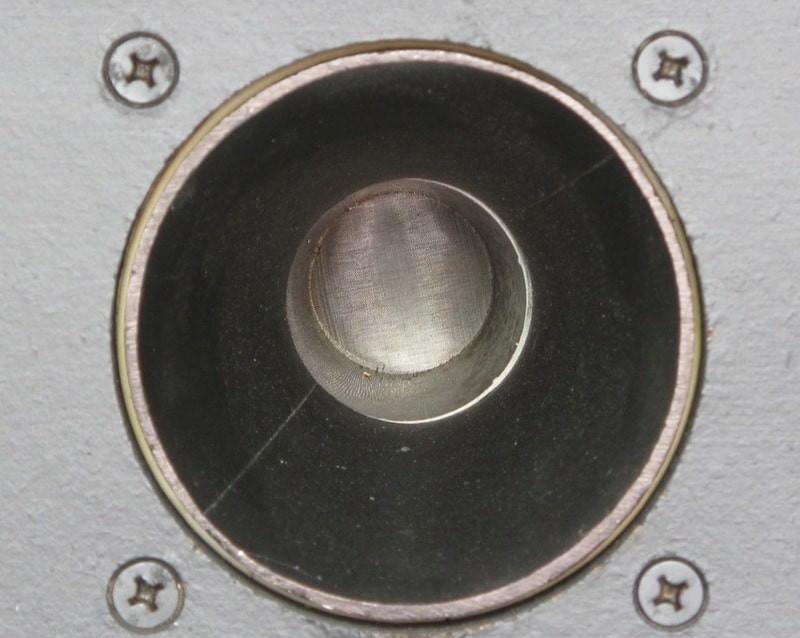

СЧ динамик JBL 375:

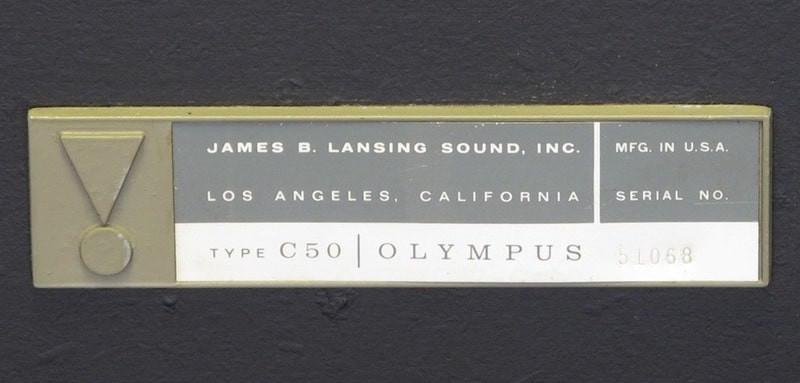

Шильдик на задней стенке:

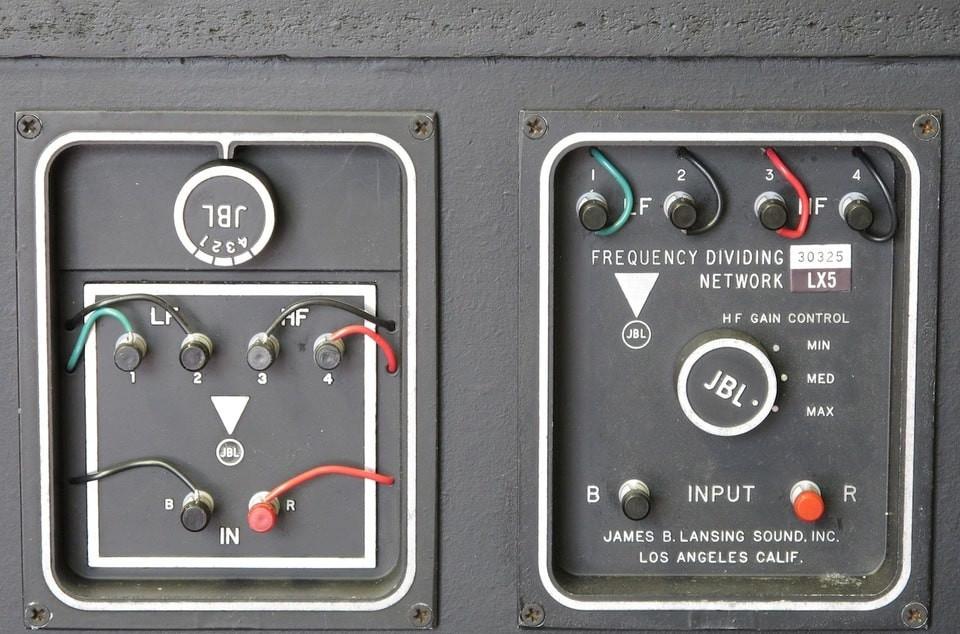

Клеммные колодки:
