К174УН12 — двух канальный регулятор громкости и стереобаланса

К174УН12 (аналог TCA730) регулятор громкости и стереобаланса имеет следующие технические характеристики:

• Номинальное напряжение питания 15В
• Ток потребления не более 40мА
• Коэффициент усиления 18дБ
• Выходное напряжение 0,3В
• Частотный диапазон от 20 до 20000Гц
• Коэффициент гармоник не более 0,5%
• Максимальное напряжение питания не более 18В
• Сопротивление нагрузки не менее 3500 Ом
• Максимальное выходное напряжение 1В

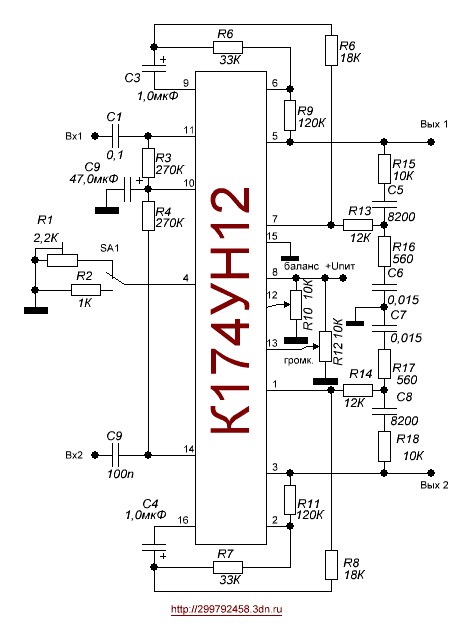

Диапазон регулировки стереобаланса в предложенной схеме не менее +/-6дБ, громкости 77дБ. Переходное затухание между каналами в диапазоне частот от 20 до 20000Гц не менее 46дБ. SA1 предназначен для изменения глубины тон компенсации. Максимальное напряжение подаваемое на выводы 12 и 13 не более 12В. Постоянное напряжение на выводы 3 и 5 подавать запрещается.

Литература: 180 аналоговых схем (справочник) Ю.А. Мячин. 1993г.
