KA2211 — двух канальный усилитель 5,8 Вт

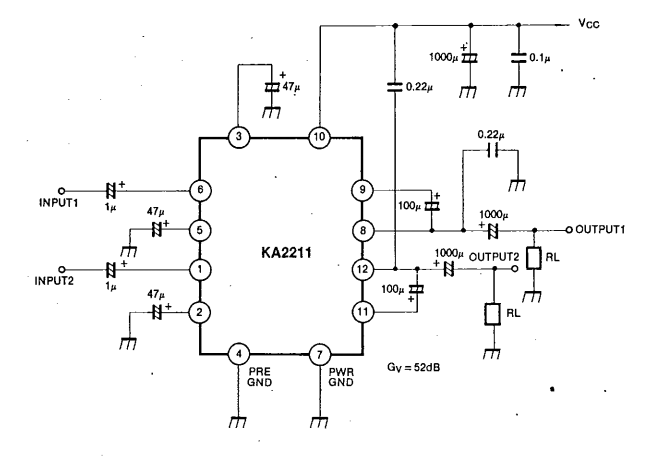

На рисунке показана схема простого усилителя с выходной мощностью 5,8 Вт на канал, усилитель основан на ИМС KA2211 (Samsung).

Характеристики ИМС KA2211:

• Максимальное напряжение питания 25 В
• Номинальное напряжение питания 13,2 В
• Рекомендуемый диапазон питающего напряжения 10…18 В
• Выходная мощность 5,8 Вт на канал
• КНИ при Rн=4 Ом при максимальной мощности 5,8 Вт … 10 %
• КНИ при выходной мощности 1 Вт не более 0,06%
• Ток покоя 80-145 мА
• Максимальный ток потребления 3,5 А
• Входное сопротивление 33 кОм
• Коэффициент усиления 52 дБ

Усилитель имеет защиту от перегрева, от перенапряжения и от КЗ.

Источник — KA2211.pdf
