Акустическая коррекция комнаты: настройка АС и борьба с модами

Акустическая коррекция — это комплекс методов настройки звучания акустических систем (АС) в конкретном помещении. Правильное размещение колонок и грамотная борьба с комнатными модами позволяют значительно улучшить качество звука в домашней аудиосистеме. Однако, как показывает практика, не существует единого «книжного рецепта», подходящего для любой квартиры. Для достижения результата необходимо понимать физику процесса и учитывать особенности вашего помещения, о чем мы подробно поговорим в этом руководстве, основанном на опыте настройки акустики помещений.

Как добиться хорошего звучания в комнате?

Наука о комнатной акустике исторически развивалась в контексте концертных залов и театров. В связи с этим понимания того, что происходит в небольших жилых комнатах при воспроизведении звука, долгое время не было. Парадоксально, но дома музыку слушает неизмеримо больше людей, чем в концертных залах. Тем не менее, прогресс есть, и мы постепенно понимаем, какие действия способны улучшить звук в бесконечном разнообразии комнатных размеров и форм мебели. Это не ракетостроение, но и не магия — здесь требуется анализ и работа.

Шаг №1: Нужна хорошая комната

В большинстве случаев мы вынуждены довольствоваться тем, что есть. Существует миф о «идеальных пропорциях» комнаты (длина × ширина × высота). Это заблуждение. Теории, предлагающие такие пропорции, базируются на нереалистичных допущениях:

Комната строго прямоугольна, а стены абсолютно гладкие и отражающие. В реальности стены имеют текстуру, мебель и предметы интерьера, которые рассеивают звук. Идеально отражающие помещения — это «КдП» (комнаты для пыток).
Все вычисляемые резонансы (моды) одинаково важны. На практике громче всего «орут» аксиальные моды, за ними следуют тангенциальные и косые. В большинстве жилых помещений с обычными стенами тангенциальные моды редко являются реальной проблемой.
Все моды возбуждаются источниками звука в равной степени. Это верно только для одного источника в углу и слушателя в другом углу. На практике у нас два басовика, и они возбуждают моды селективно. Слушатель же обычно сидит не в углу, а в центре, где сопряжение с модами максимально селективно.

Эти теории пришли из акустических реверберационных камер для измерений и не работают в жилых комнатах. Это не значит, что пропорции не важны: в комнатах с целочисленными соотношениями сторон или длинных коридорах музыку слушать не стоит. Но при грамотном подходе хороший звук возможен даже в «плохой» комнате.

Самые проблемные комнаты — те, где стены, пол и потолок очень жесткие и плотные. В них моды становятся высокодобротными, пики давления — высокими, а провалы — глубокими. Чтобы комната стала «хорошей», ей нужна поглощающая способность на НЧ. Простая пена на стенах не поможет — нужны большие панели или мембранные поглотители. Эффективный способ — сделать стены чуть более гибкими: гипсокартон на направляющих с прокладкой акустических панелей за ним создает механическое демпфирование, снижая резонансы.

Шаг №2: Нужны хорошие АС, которые могут ужиться с комнатой

На НЧ звук определяет комната, на СЧ и ВЧ — сами АС. Никаким эквалайзером не исправить АС с плохой АЧХ. Поэтому выбор колонок, способных уживаться с разными помещениями, критичен. Идеальные АС имеют ровную аксиальную АЧХ и постоянную направленность, создавая однородное звуковое давление. Это делает акустическую обработку комнаты вторичной: если отражения поглощаются — звук становится интимным и точным; если отражения присутствуют — звук становится объемным и реалистичным. Подробнее о выборе колонок можно узнать в материале про контрапертурные АС.

Шаг №3: Нужно улучшить бас или как работать со стоячими волнами

Качество баса зависит от расположения АС и слушателя. Для управления басом нужно понимать, как энергия басовиков сопрягается с комнатными модами. Без измерений здесь не обойтись. Обычные третьоктавные анализаторы (РРВ) не дают достаточного разрешения. Нужны системы высокого разрешения (например, SpectraLab) или ступенчатые тона с разрешением 1/10-октавы.

Для прямоугольной комнаты аксиальные моды вычисляются просто. Басовики лучше размещать в зонах высокого давления (у стены или в углу), чтобы возбудить максимум мод. Слушателя же нужно размещать так, чтобы избежать провалов давления. Это метод проб и ошибок: двигая колонки и кресло, можно сгладить АЧХ в зоне прослушивания. Если комната не прямоугольная, вычисления бесполезны — придется полагаться на измерения и интуицию.

Рис. 1. Пример программы, которая рассчитывает аксиальные моды комнаты и строит графики зависимости звукового давления.

Даже в лучших комнатах акустических манипуляций может быть недостаточно. Часто требуется помощь электроники.

Шаг №4: Нужно улучшить бас или эквалайзер может помочь!

Если акустика исчерпала себя, на помощь приходит эквализация. Ее часто ругают за фазовые сдвиги, но при грамотном использовании она безопасна и эффективна. Основные ошибки при эквализации:

Использование третьоктавных анализаторов с низким разрешением.
Применение третьоктавных графических эквалайзеров, которые не могут адресно убрать узкий резонанс.
Попытки поднять глубокие провалы (нули) в АЧХ. Это бесполезно и опасно для усилителя и АС. Решением является перемещение АС или слушателя.
Эквализация на слишком высоких частотах (выше 400 Гц). На этих частотах мы имеем дело с интерференцией прямых и отраженных волн, и коррекция АЧХ не улучшает восприятие.

Эквализация по-умному: используйте измерения высокого разрешения. Усредняйте показания в зоне прослушивания, чтобы сгладить интерференционные провалы и выделить резонансы. Задача эквалайзера — срезать пики, а не поднимать провалы. Подъем частоты требует двойной мощности усилителя. Если есть провал, попробуйте сдвинуть колонку на 20-30 см, чтобы выйти из «нуля» стоячей волны.

Пример из практики:

Комната 2.40 х 3.60 х 7.20 с жесткими кирпичными стенами. Слушатель сидит в середине длинной стены, попадая в нуль продольной моды первого порядка (23.6 Гц) и в пик моды второго порядка (47.2 Гц). Измерения показали пик на 47 Гц, а на слух это выражалось в бубнящем, дряблом басе. Решение: применение параметрического фильтра с центральной частотой 47 Гц. Это убрало резонанс, так как комнатные моды на НЧ ведут себя как минимально-фазовые явления. После коррекции переходная характеристика улучшилась, гул исчез.

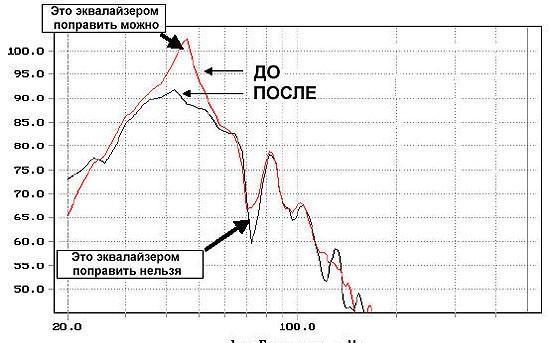

Рис. 2. Измерения АЧХ сабвуфера до и после однополосной параметрической эквализации.

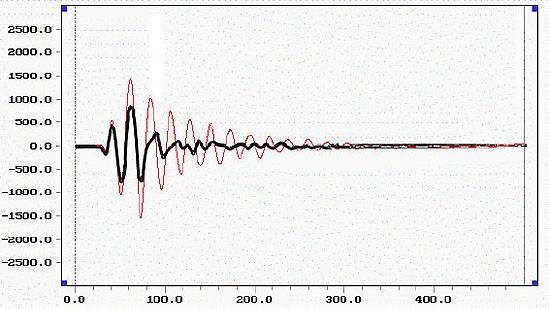

Рис. 3. Поведение сабвуфера во временной области. До эквализации — энергичный трезвон. После — звук дедемпфирован.

Что было бы, если использовать стандартный третьоктавный эквалайзер? На третьоктавных графиках пик на 47 Гц был бы не виден. Попытка срезать пики третьоктавным эквалайзером (Рис. 5) дала бы ложное ощущение успеха, но на самом деле резонанс остался бы, и бубнение не исчезло бы (Рис. 6, 7). Это доказывает необходимость измерений высокого разрешения и параметрической коррекции.

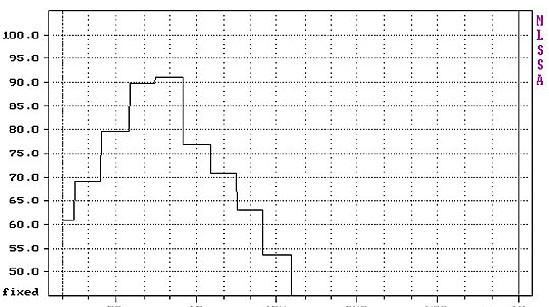

Рис. 4. Третьоктавная версия АЧХ. Отсутствие намека на резонанс в районе 47 Гц.

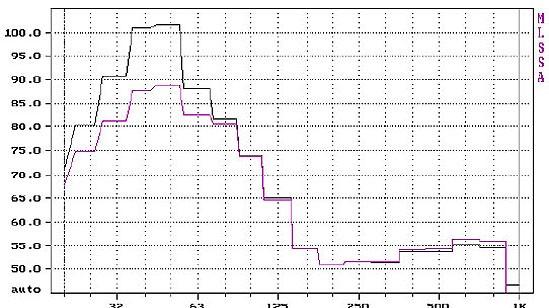

Рис. 5. Попытка улучшения формы АЧХ с помощью третьоктавного графического эквалайзера.

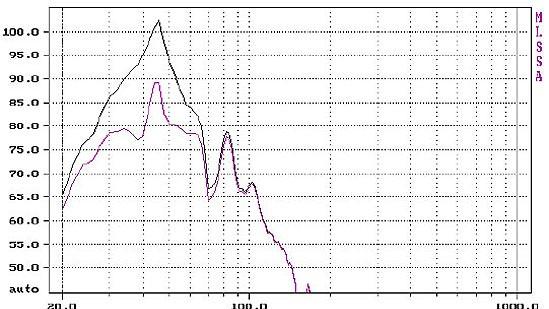

Рис. 6. Результаты измерений высокого разрешения после эквализации третьоктавным эквалайзером. Проблема не решена.

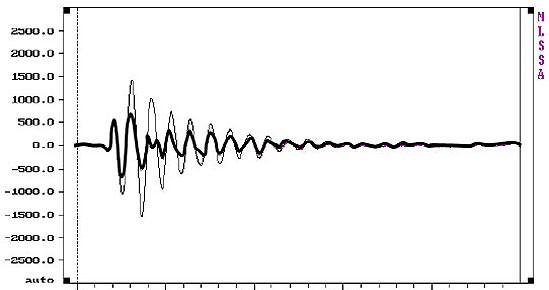

Рис. 7. Поведение системы во временной области после эквализации третьоктавным эквалайзером. Бубнение осталось.

Таким образом, подправить случай третьоктавным эквалайзером нельзя. Нужная энергия баса выкидывается, а бубнение остается. Эквалайзеры заслужили плохую репутацию из-за такого некомпетентного применения. Если резонанс случайно совпадет с центром третьоктавного фильтра, он может быть заглушен, но это редкость. Для качественного результата нужны измерения высокого разрешения и параметрическая коррекция.
