Каскад с широкополосной балансировкой каналов

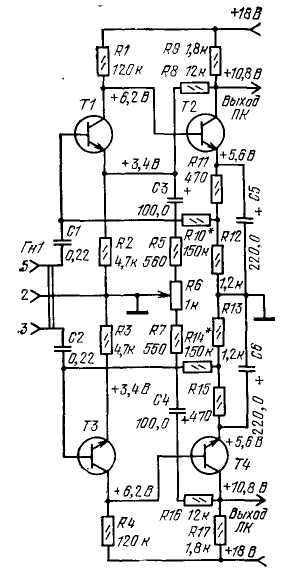

На рисунке представлена схема 2-х канального каскада предварительного усилителя с точной балансировкой обеих каналов в широкой полосе частот. Входное сопротивление каждого из каналов 100кОм, выходное 50 Ом. Коэффициент гармонических искажений в полосе частот от 20 до 20000Гц не более 0,05% при выходном напряжении 0,5В и 0,15% при выходном напряжении 2,0В. Глубина регулировки баланса от 0 до 6 дБ в каждую сторону.

При повторении конструкции желательно использовать кремниевые транзисторы, такие как КТ340А или КТ315Б. Налаживание каскада сводится к подбору R10 R14 для установки напряжений на транзисторах Т2 Т4 на значения указанные на схеме.

Литература — Массовая радио библиотека выпуск 1048, В.А.Васильев — Зарубежные радиолюбительские конструкции.
