Замена 15 ГД-11А на 5 ГДШ-5-4: инструкция по доработке СЧ-динамика

5 ГДШ-5-4 — лучший вариант замены среднечастотного динамика 15 ГД-11А (20 ГДС-1) в акустических системах 35 АС (, ) и 25 АС (, ). Эта доработка улучшает разборчивость вокала без изменения электрической схемы. Если бюджет ограничен и переделывать кроссовер не хочется, 5 ГДШ-5-4 подходит по размеру и позволяет поднять звучание с уровня «двоечника» до твердого «троечника».

Чуда не случится, но пользователи заметят прирост детализации. Ниже приведена короткая и визуально понятная инструкция по процессу.

Инструменты и материалы для доработки

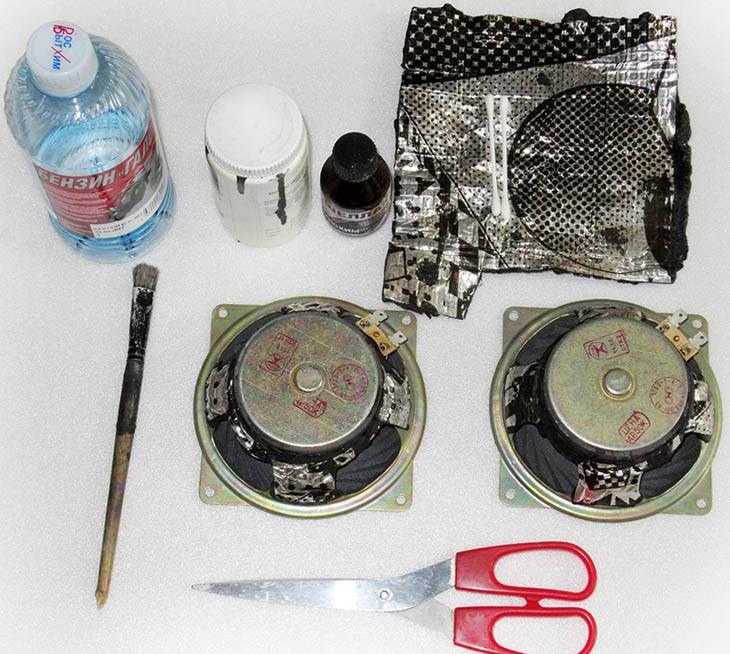

Для доработки динамиков потребуется немного времени и следующие предметы:

1. Бензин «Галоша»
2. Емкость для разведения сырой резины
3. Кисточка для нанесения

4. Пузырек с шеллаком
5. Автомобильная виброизоляция (так называемая «Шумка»)
6. Пара

Нет шеллака в спирте? ПВА вам на его замену! Нет сырой резины? Главное, чтобы была «Шумка» — её можно использовать вместо сырой резины. А если нет и «Шумки»? Тогда подойдет пластилин, обычный детский.

Процесс виброизоляции и проклейки

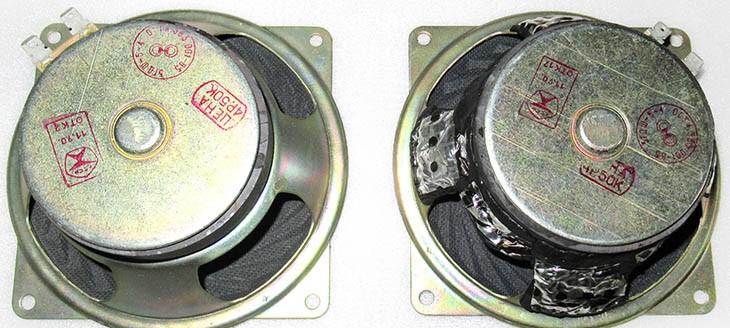

Итак, допустим, что у вас имеется «Шумка». Отрезаем от неё кусочки и клеим их на стойки корзины динамика:

Смысл этого действия — уменьшить собственные резонансы корзины динамика. Именно поэтому пластилин тоже подойдет.

Далее, кусочки сырой резины (или «Шумку» без бумажной и алюминиевой основы) накладываем в небольшую емкость и заливаем бензином. Закрываем крышкой, взбалтываем. Когда вспомним про раствор — еще раз взбалтываем.

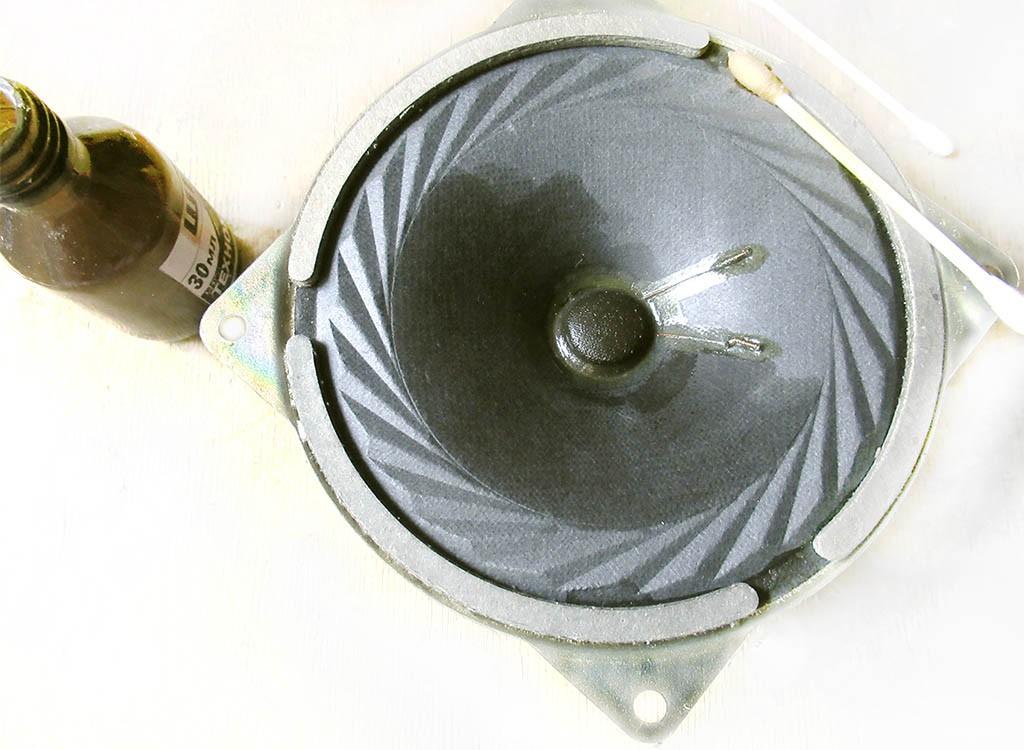

Пока резина растворяется, берем готовый раствор шеллака в спирте (или любой клей ПВА) и наносим его на диффузор с обеих сторон. Обратите внимание, что гофр (он же «воротник», он же «подвес») остается не затронутым при этом.

После нанесения раствора и его сушки (естественной или обычным феном) можно запросто повторить процедуру.

К тому времени, когда растворится (хотя бы частично) сырая резина или «шумка», диффузоры динамиков уже окончательно просохнут. Можно будет кистью нанести на гофр тонкий слой полученного «герлена». Еще лучший результат можно получить путем нанесения мастики, описанной здесь.

Пластификатор от эпоксидной смолы в ацетоне, назовем её «Magic Water» — альтернативный вариант «герлену». То есть, если у вас нет «шумки» или сырой резины, а эпоксидный клей вдруг обнаружился — значит, есть шанс довести модернизацию до логического завершения.

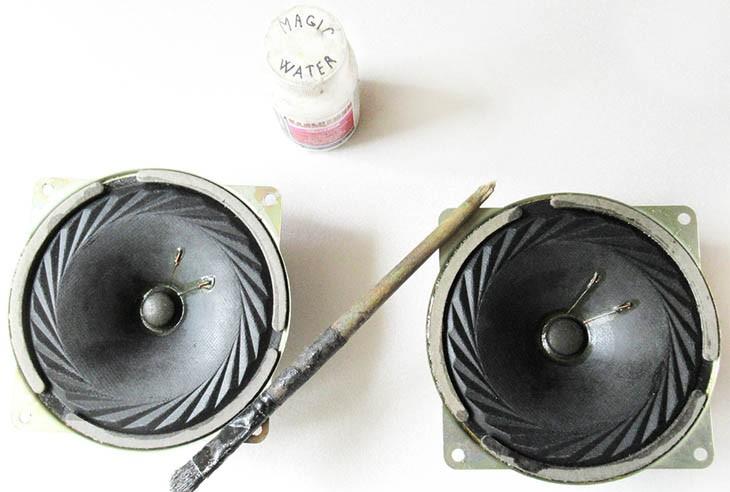

Для данной же пары динамиков был использован комбинированный вариант пропитки гофра: изнутри «герлен», снаружи «MW». На фото — слева не пропитанный динамик, справа — со свеже-нанесенной мастикой.

Смысл пропитки диффузора шеллаком (или ПВА) — повысить жесткость диффузора для лучшей передачи атаки (импульса). Смысл пропитки гофра («воротника», «подвеса») — повысить эффективность «волнореза» динамика, который гасит паразитные колебания, отраженные от корзины и собственные резонансы диффузора.

Результат доработки и установка

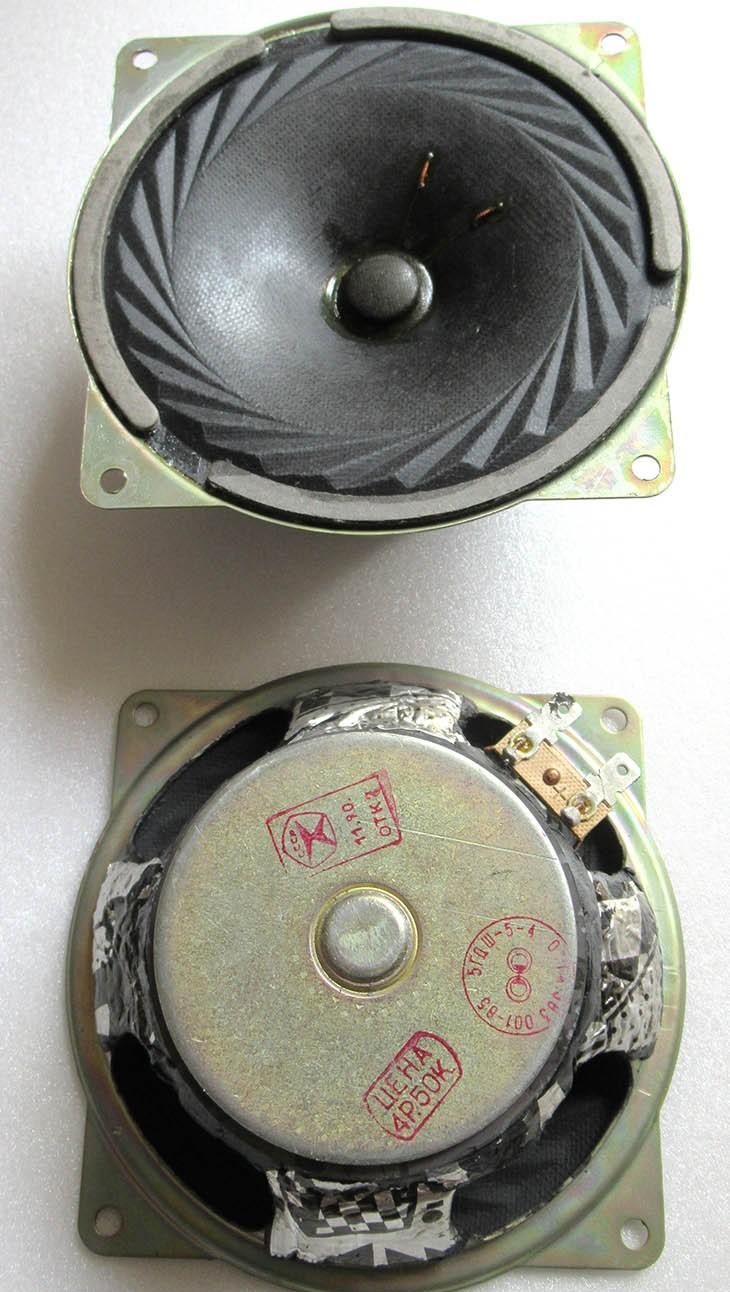

На фото готовый просушенный вариант перед установкой в АС. Конкретная пара подготовлена для под замену штатных . Дополнительные проволочные резисторы 4 Ом, последовательно с , снизят их чувствительность до уровня 20 ГДС и обеспечат необходимый импеданс 8 Ом для штатного кроссовера. И, как следствие, «повысят» перегрузочную способность 5 ГДШ-5-4 в два раза за счёт пассивного балласта.

Для сравнения, если вы ищете альтернативные пути улучшения звука, можно рассмотреть 4-х полосную АС «Visaton TL860D», где используются более современные драйверы, такие как TL15/D61. Однако доработка советских динамиков — это классика, доступная каждому.
