Коммутатор аналоговых сигналов на четыре положения на ВА7604N

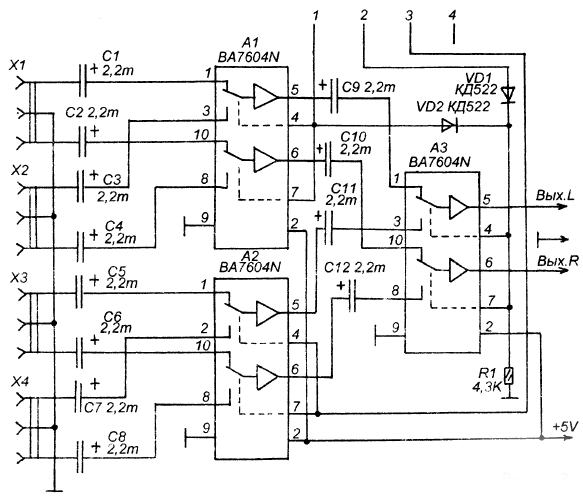

На рисунке показана схема коммутатора на BA7604N, он имеет 4- положения (4-е входа по 2-а канала (стерео)), переключение входов происходит подачей десятичного кода на входы 1-4 коммутатора. Коммутатор питается напряжением 5В и не требует источника отрицательного напряжения в отличии от других схем коммутаторов.

Данный коммутатор применим не только в звукотехнике, но и в видеотехнике при максимальном уровне сигнала 2В. Следует учитывать что коммутаторы на DA7604N не работает как эквивалент механического сигнала, коммутацияч происходить только в одну сторону, то есть со входа на выход при максимальном входном напряжении не более 2В. Так же надо учитывать что управление коммутатором необходимо собирать на микросхемах КМОП которые будут выдавать десятичный код.

Литература РК2002-2 Автор: D.W.
