Корректор на 2-х ОУ К140УД7

Корректор на 2-х ОУ обладает следующими характеристиками:

• Максимальное входное напряжение 150мВ
• Максимальное выходное напряжение 9,5В
• Перегрузочная способность 36дБ
• Коэффициент усиления на частоте 1000Гц — 60
• Отклонение АЧХ от стандартной не более 1%
• Коэффициент гармоник 0,07%
• Напряжение питания 24В
• Ток потребления 15мА

DA1 выполняет в схеме роль линейного усилителя с коэффициентом усиления 25. Ограничение усиления этого каскада позволяет сохранить ширину полосы пропускания и значительную способность к перегрузкам.  На DA2 собран сам корректор.

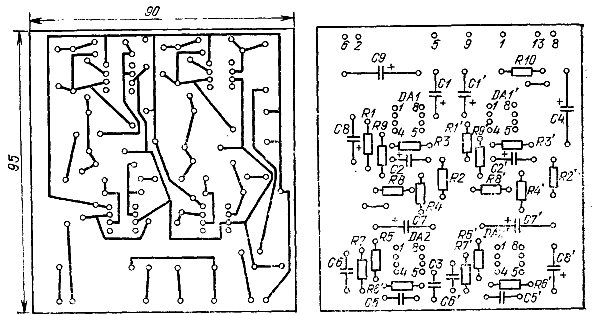

Оба канала смонтированы на печатной платеВместо ОУ указанного в схеме можно применить К140УД6, К153УД2 и другие.

Обратите особое внимание на подбор элементов R6 R7 C5 C6 они должны иметь допуск не более 5%.

Литература МРБ1109 (Атаев Д.И., Болотников В.А. — Практические схемы высококачественного звуковоспроизведения. 1986г.
