Эквалайзер Корвет-004-стерео: характеристики и описание

Корвет-004 представляет собой профессиональный графический эквалайзер, предназначенный для точной коррекции АЧХ (амплитудно-частотной характеристики) звукового сигнала. Устройство работает с источниками низкочастотных сигналов, поддерживая входное напряжение от 0,25 В до 1 В. Аппарат производился на знаменитом заводе «Прибой» в Таганроге, начиная с 1982 года. В советское время стоимость устройства составляла 250 рублей, что отражало его высокий класс. Важно не путать этот прибор с Корвет-005, который является совершенно другим устройством. Для тех, кто интересуется темброблоками, также стоит обратить внимание на пятиполосный эквалайзер на BA3812L.

Технические характеристики:

• Диапазон рабочих частот: 20 – 20000 Гц
• Коэффициент гармоник (КНИ): 0,02%

• Коэффициент интермодуляционных искажений: 0,06%
• Переходное затухание между каналами: 55 дБ
• Отношение сигнал/взвешенный шум: 100 дБ
• Входное сопротивление: 47 кОм

• Выходное сопротивление: 10 кОм, 47 кОм и 220 кОм
• Номинальное выходное напряжение: 0,5 – 1 В
• Пределы регулирования тембра: ±12 дБ
• Отношение сигнал/фон: 90 дБ
• Потребляемая мощность: 8 Вт

• Внешние размеры (ШхВхГ): 480х110х282 мм
• Масса: 6 кг

Конструкция и управление

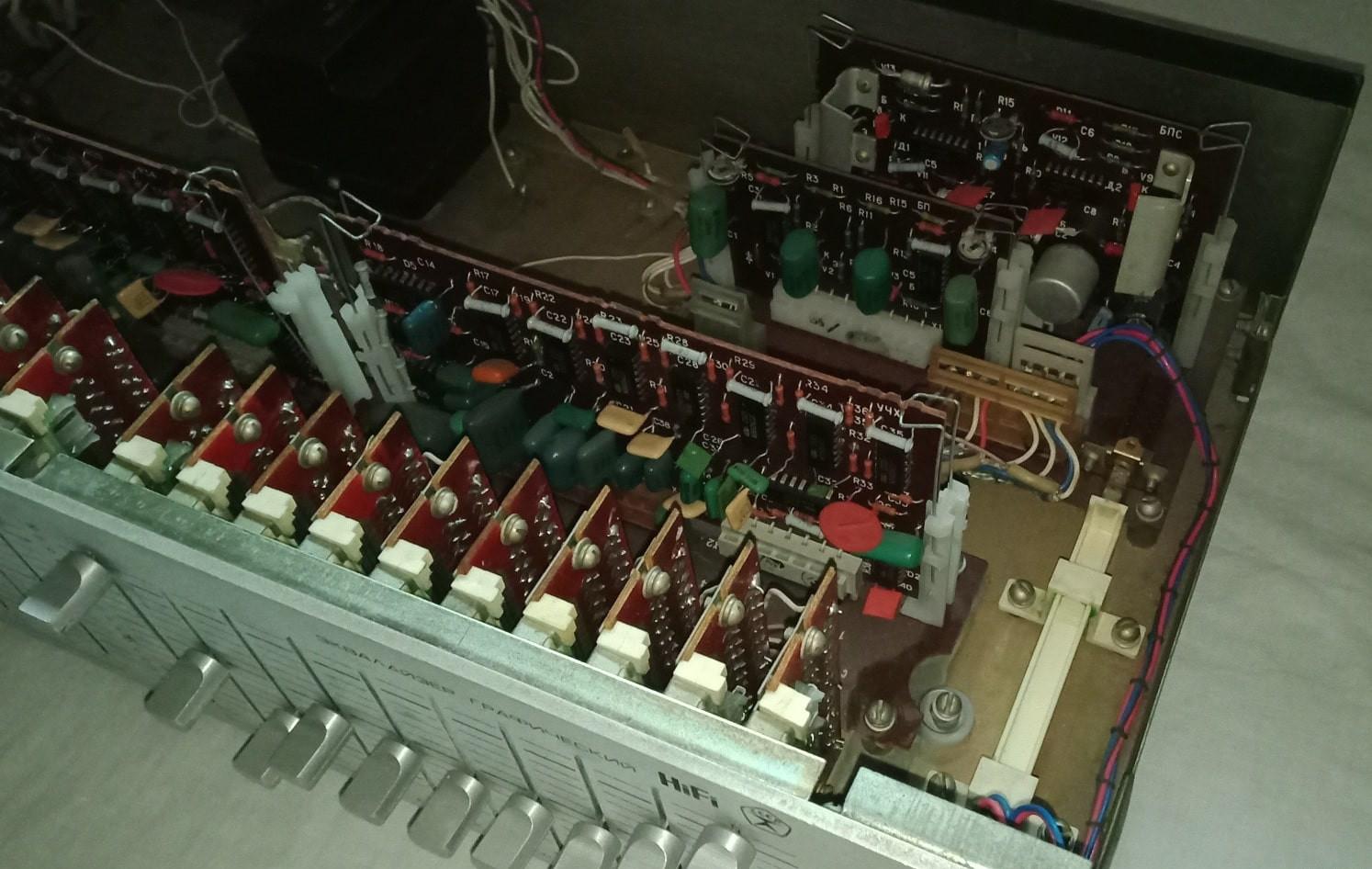

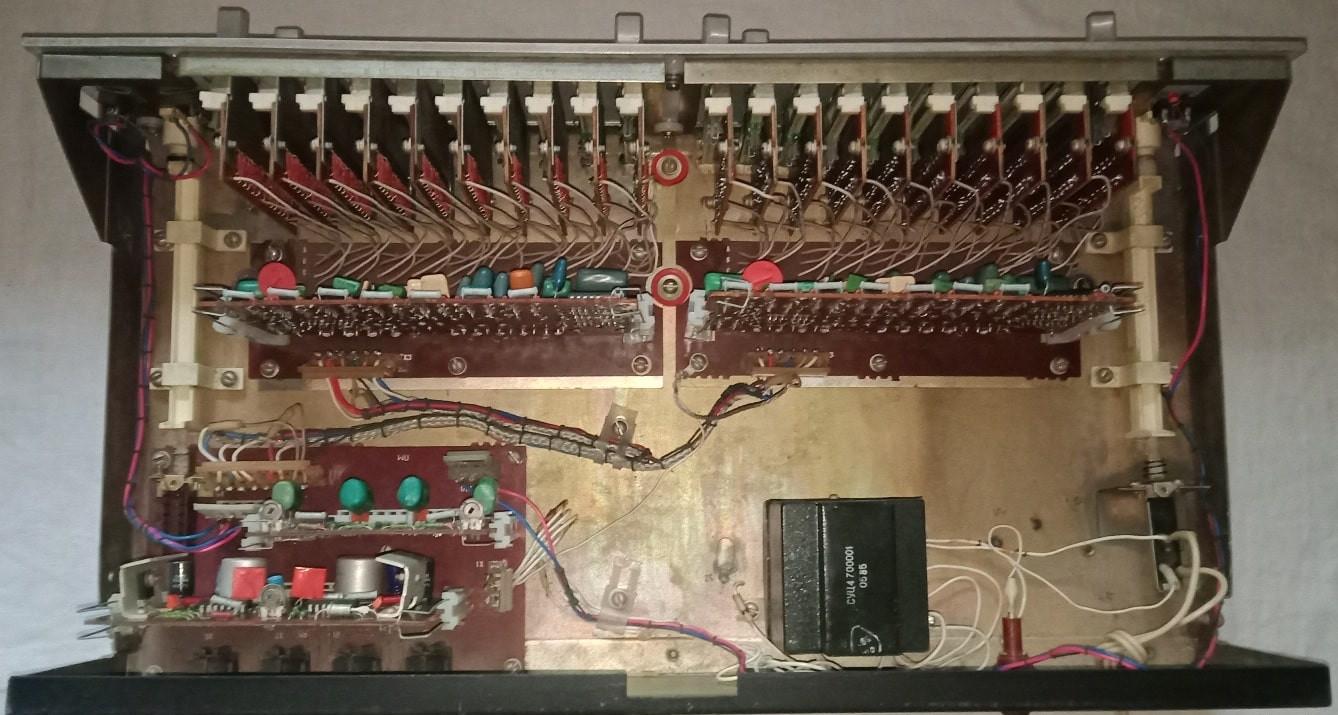

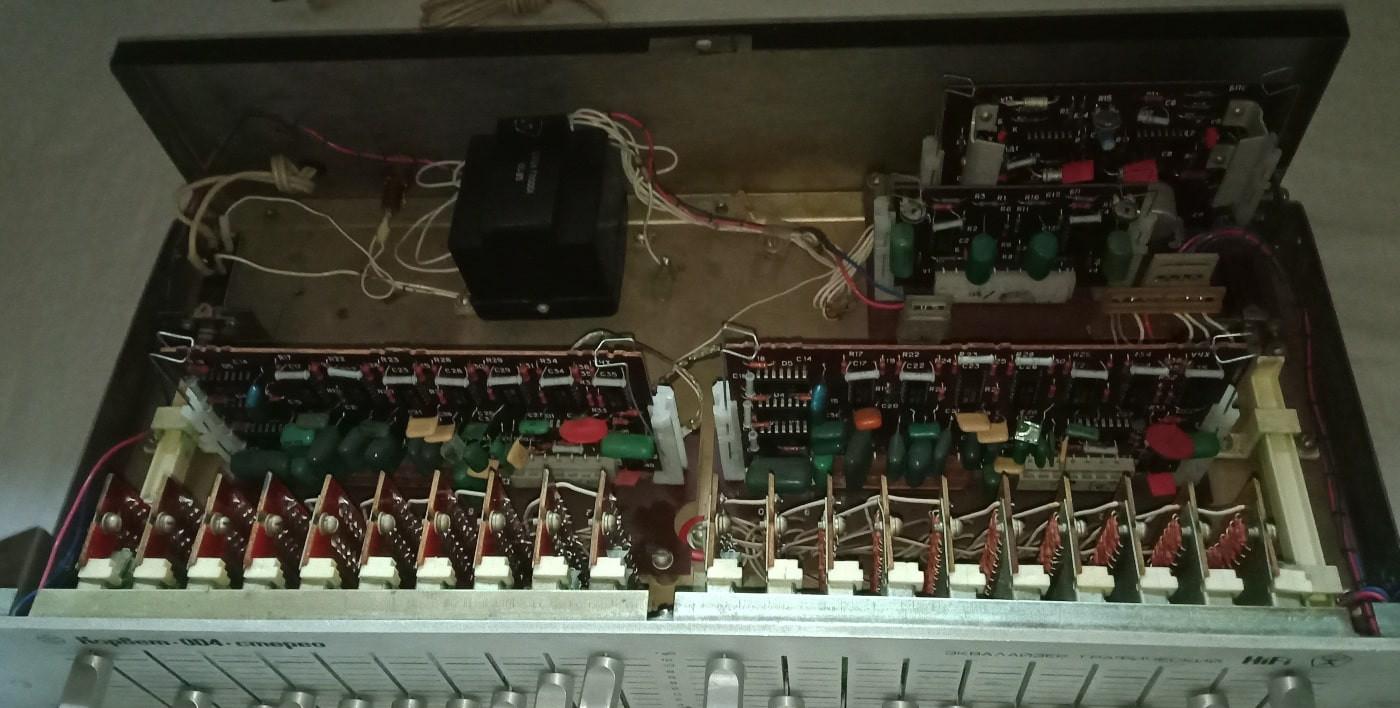

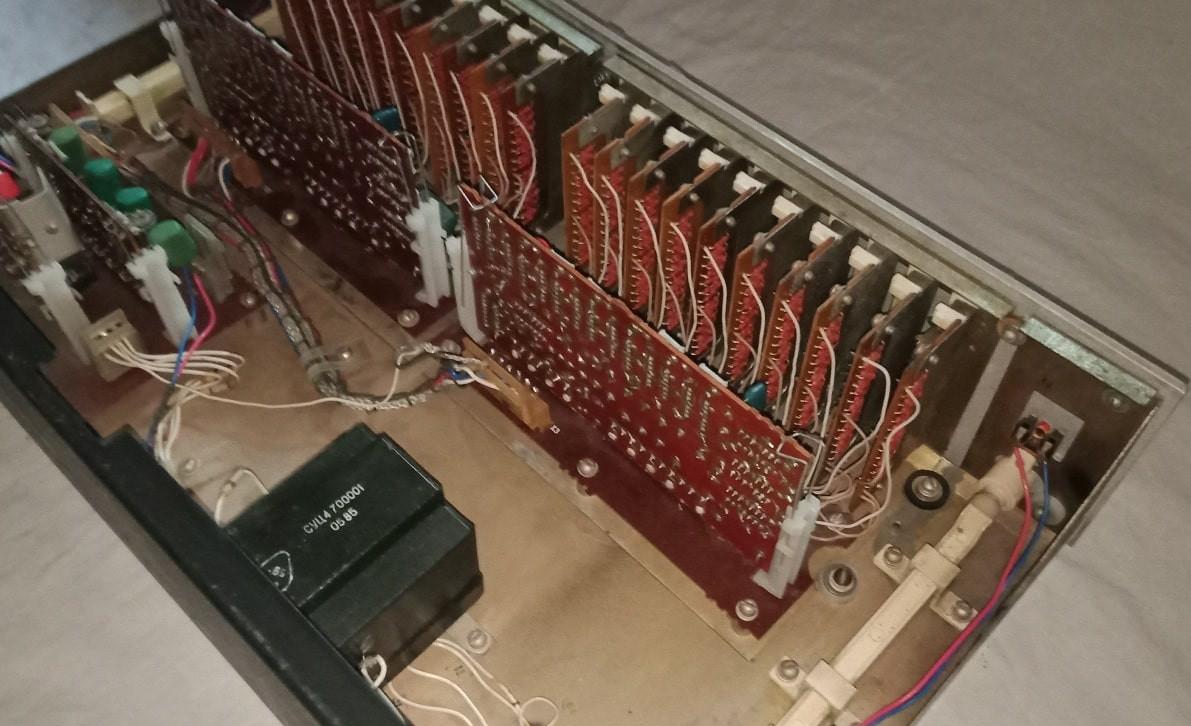

Корпус устройства выполнен на надежном стальном шасси, которое полностью закрыто верхней крышкой и боковыми панелями. Лицевая панель дополнительно отделана декоративной алюминиевой накладкой, что придает прибору эстетичный вид. На передней панели расположены по 10 ползунковых регуляторов для каждого из двух каналов, кнопка включения питания и кнопка обхода регулировок (Bypass), позволяющая отключить эквализацию для сравнения звука «до» и «после».

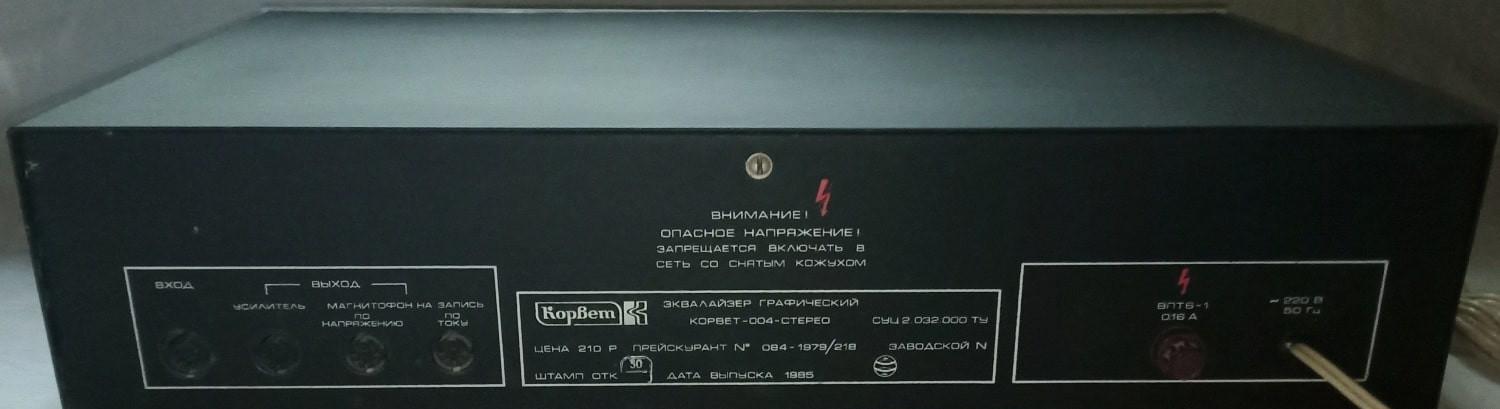

На задней панели находятся 4 разъема: один входной (Line In) и три выходных (Line Out), что позволяет включать устройство в различные цепи усилительной аппаратуры. Также здесь установлен сетевой предохранитель для защиты схемы.

Принцип работы и применение

Эквалайзер Корвет-004 является двухканальным устройством Hi-Fi класса. В каждом канале предусмотрена регулировка уровня сигнала на 10 дискретных частотах: 31,5 Гц, 63 Гц, 125 Гц, 250 Гц, 500 Гц, 1 кГц, 2 кГц, 4 кГц, 8 кГц и 16 кГц. Это позволяет гибко настраивать тембр звучания, компенсируя недостатки акустических систем или помещений.

Регулировка осуществляется с помощью дискретных ползунковых резисторов. Такое решение обеспечивает высокую точность настройки и позволяет визуально оценивать изменение АЧХ по нанесенным шкалам. Наличие встроенных индикаторов перегрузки (Peaks) исключает риск искажений при чрезмерном усилении сигнала, защищая последующие звенья усилителя мощности. Для расширения кругозора в области советской аудиоэлектроники рекомендуется изучить Амфитон 75У-202С.

Для самостоятельного ремонта или настройки устройства доступны схемы и руководство по эксплуатации Корвет-004.

Материал подготовил и прислал Дмитрий Яковенко.
