Усилитель Корвет УМ-048: характеристики, схема и описание

Легендарный оконечный усилитель мощности Корвет УМ-048 выпускался Кировским заводом «Ладога» и стал первым устройством в линейке, открывшим серию Hi-Fi техники этого бренда. Эта модель заложила фундамент для последующего выпуска более совершенного . Аппарат относится к классу усилителей высшего качества своего времени и предназначен для работы в составе высококачественных звуковых систем.

Усилитель УМ-048 представляет собой двухканальное устройство, в котором для питания обоих каналов используется один мощный силовой трансформатор. Конструкция отличается высокой надежностью и использованием двух пар выходных транзисторов, что обеспечивает стабильную работу при подключении любых источников сигнала — от предварительных усилителей до эквалайзеров. В комплекте с оконечным усилителем часто поставлялся предусилитель , образуя единый аудиоприемник.

Корпус устройства выполнен из металла и отличается эргономичным дизайном: передняя панель имеет верхнюю наклонную часть для удобства считывания информации, а боковыми стенками служат массивные радиаторы охлаждения, выполняющие также функцию корпуса. Такая конструкция обеспечивала эффективный теплоотвод и защиту электронных компонентов.

Технические характеристики усилителя

Для понимания возможностей устройства важно рассмотреть его ключевые электрические параметры. УМ-048 демонстрирует высокие результаты для своей эпохи:

• Номинальная выходная мощность: 2 х 40 Вт (на нагрузку 4 Ом).

• Диапазон воспроизводимых частот: от 20 Гц до 50 000 Гц.

• Коэффициент нелинейных искажений (КНИ): не более 0,5%.

• Отношение сигнал/шум: не менее 70 дБ.

• Потребляемая мощность: около 300 Вт.

Использование одного трансформатора на два канала требовало тщательной развязки цепей питания, что инженеры «Ладоги» реализовали успешно, минимизировав перекрестные помехи. Если вы ищете более современные решения на базе интегральных схем, стоит обратить внимание на УМЗЧ на HA13118, который предлагает компактность и простоту сборки.

Схема подключения и конструкция

Схема включения усилителя Корвет УМ-048 классическая для тех лет: входной сигнал поступает на базу транзисторов предварительного усиления, затем проходит через систему отрицательных обратных связей, стабилизирующих режим работы, и усиливается до уровня, достаточного для управления выходными каскадами. Выходные транзисторы работают в режиме класса AB, что является компромиссом между качеством звука и нагревом прибора.

Подключение к акустическим системам осуществляется через клеммные зажимы на задней панели. Важно соблюдать полярность, так как усилитель не имеет защиты от КЗ в акустике, характерной для современных цифровых устройств. Для достижения наилучшего звучания рекомендуется использовать качественную акустику с импедансом 4 или 8 Ом.

Современные аудиофилы часто сравнивают этот аппарат с самодельными проектами. Например, усилитель на паре LM3886 в алюминиевом корпусе предлагает схожее качество звучания, но с меньшим весом и энергопотреблением, однако Корвет УМ-048 обладает уникальным «теплым» звуковым почерком советской школы.

Галерея изображений

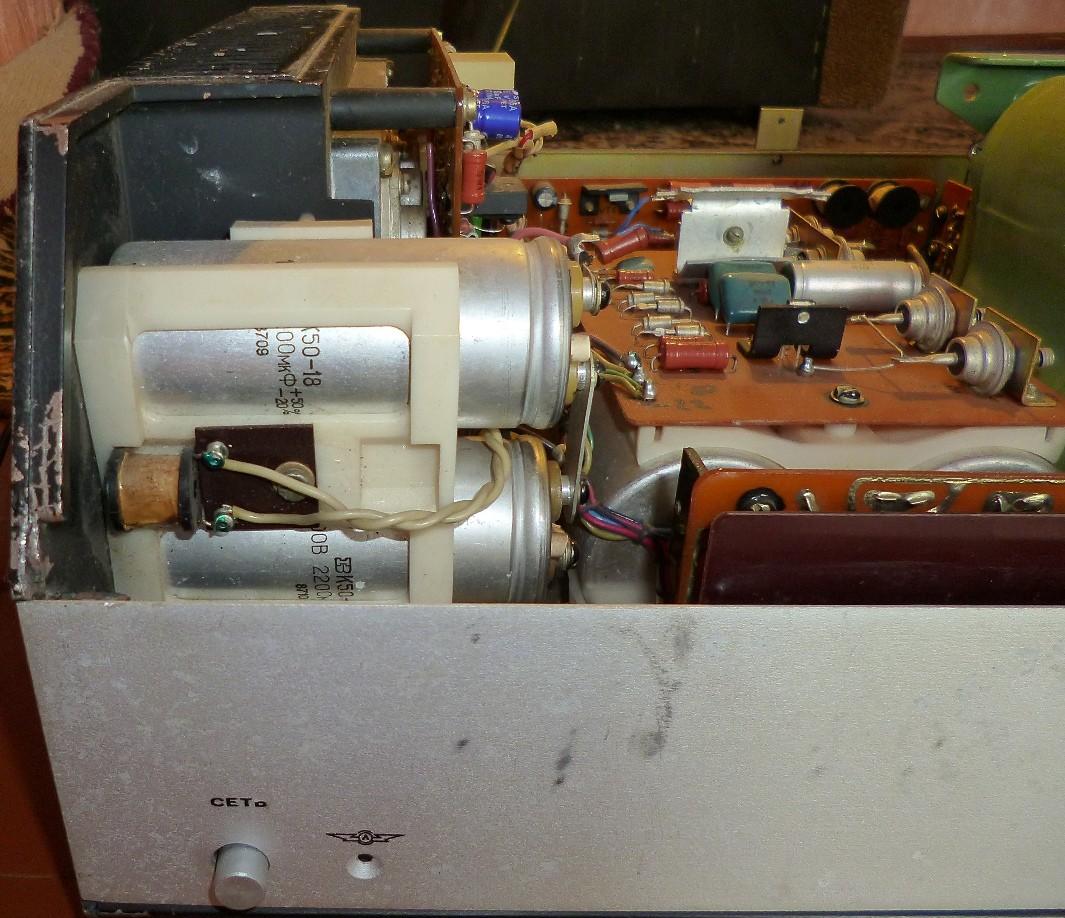

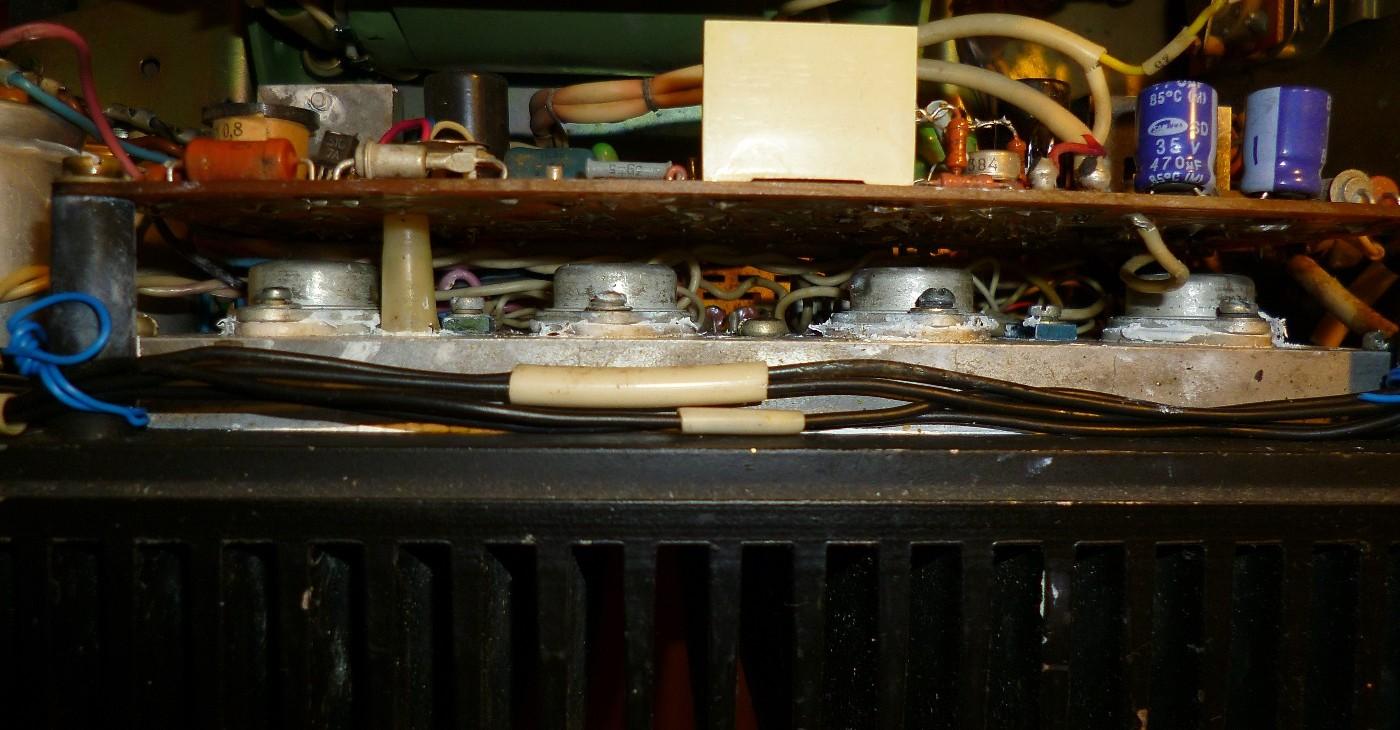

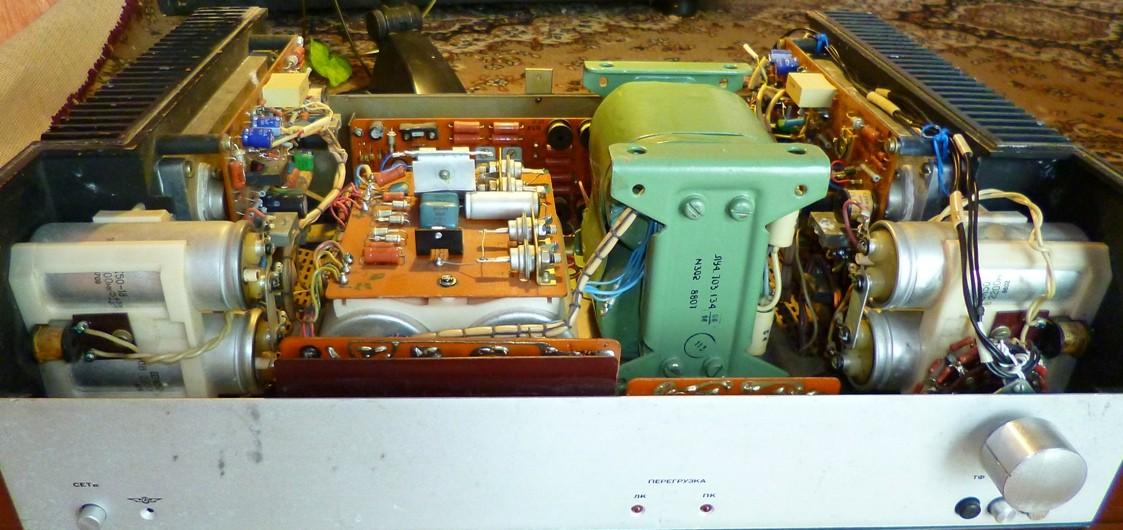

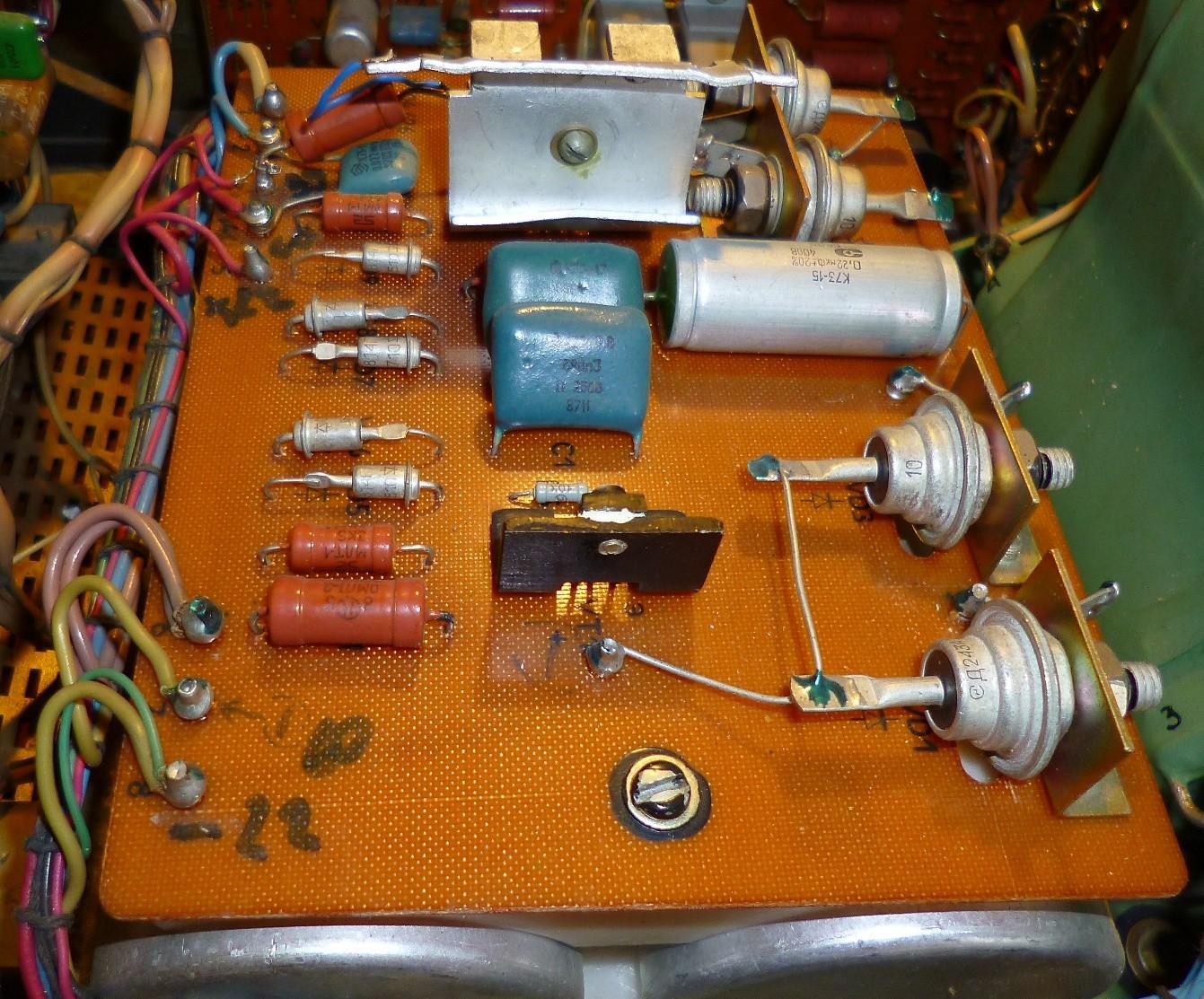

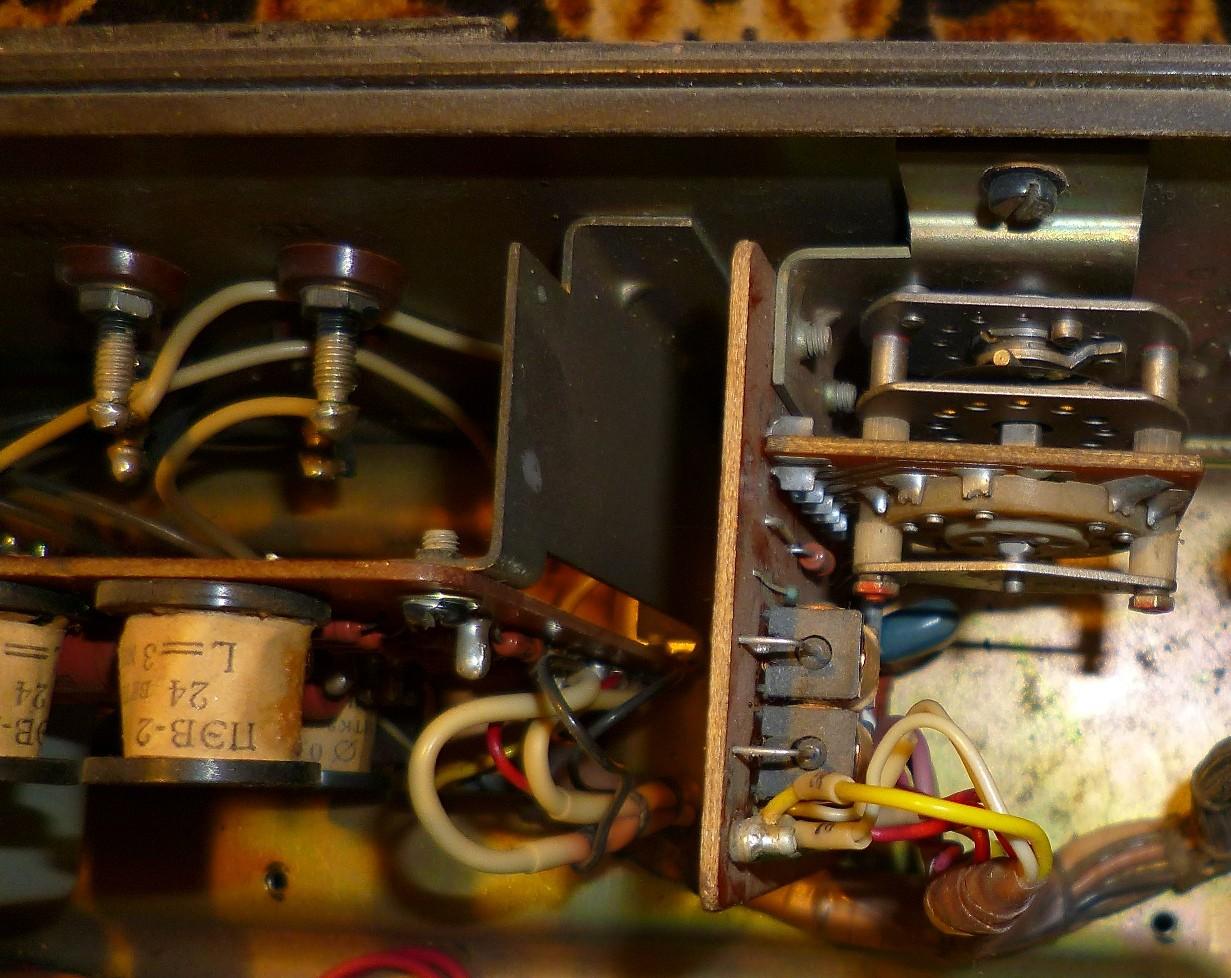

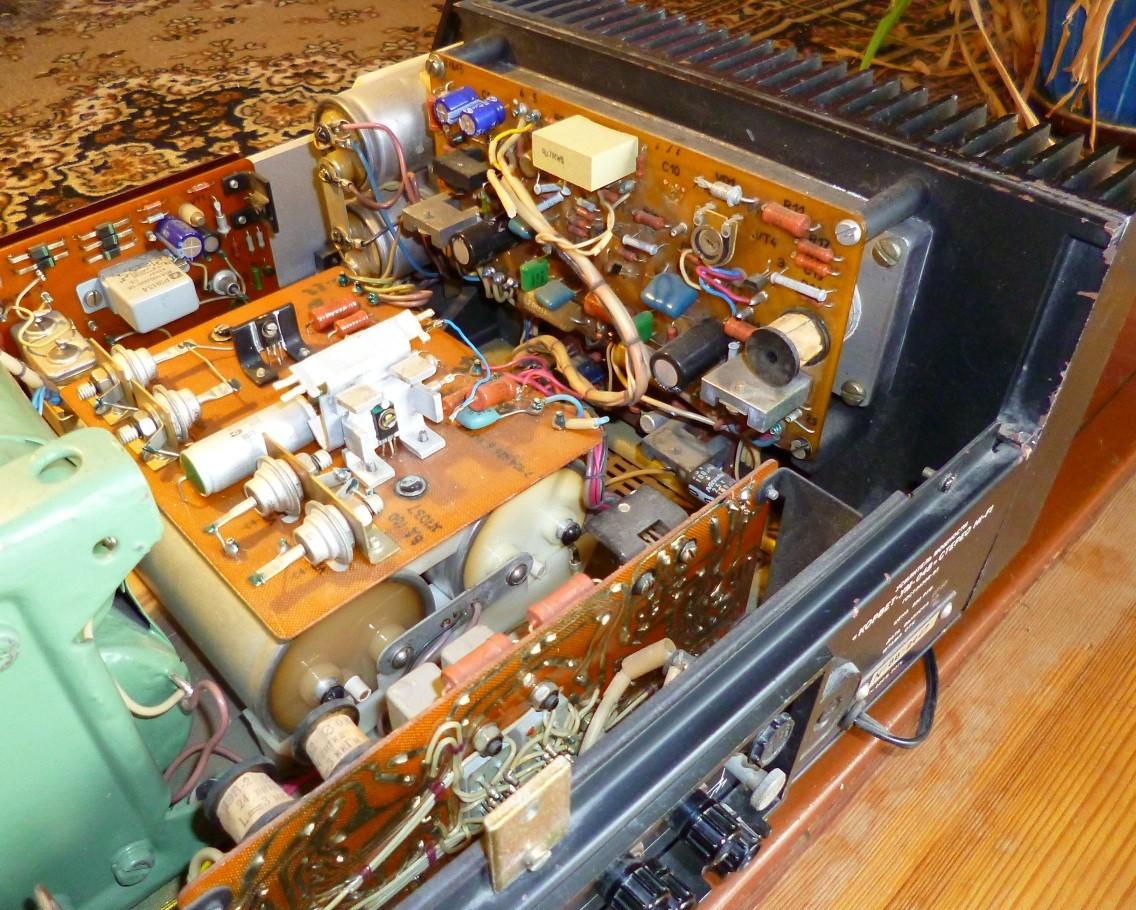

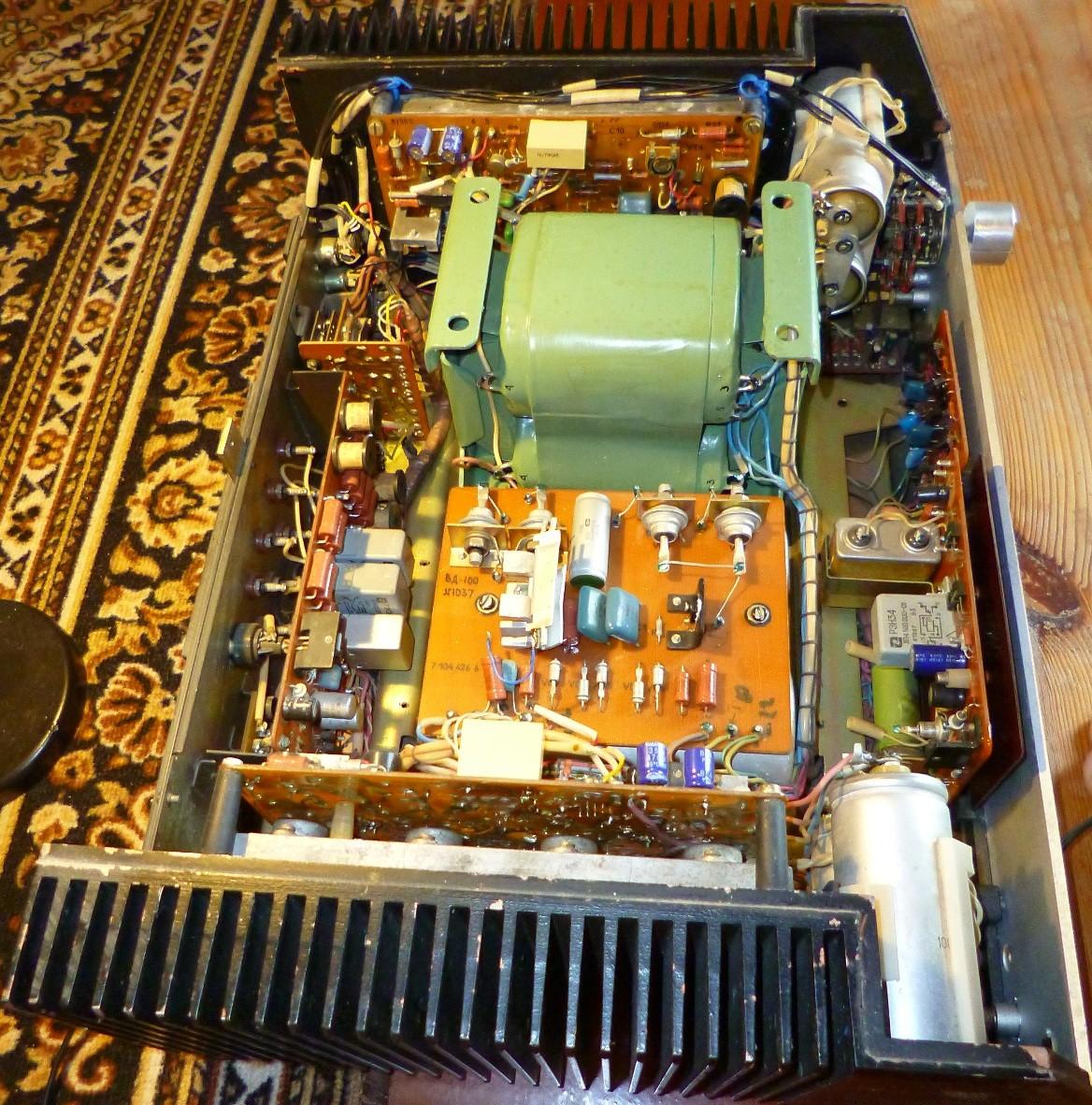

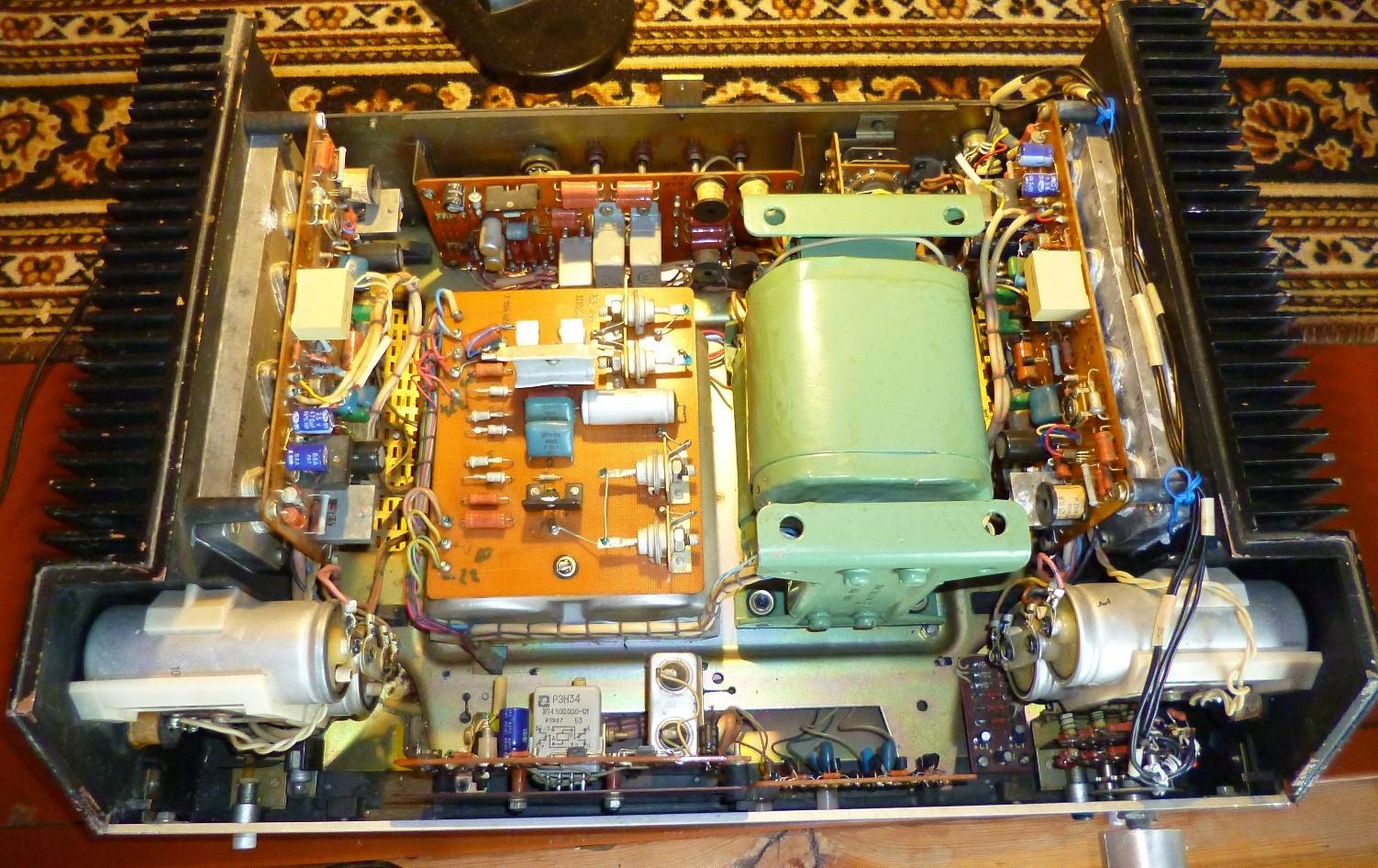

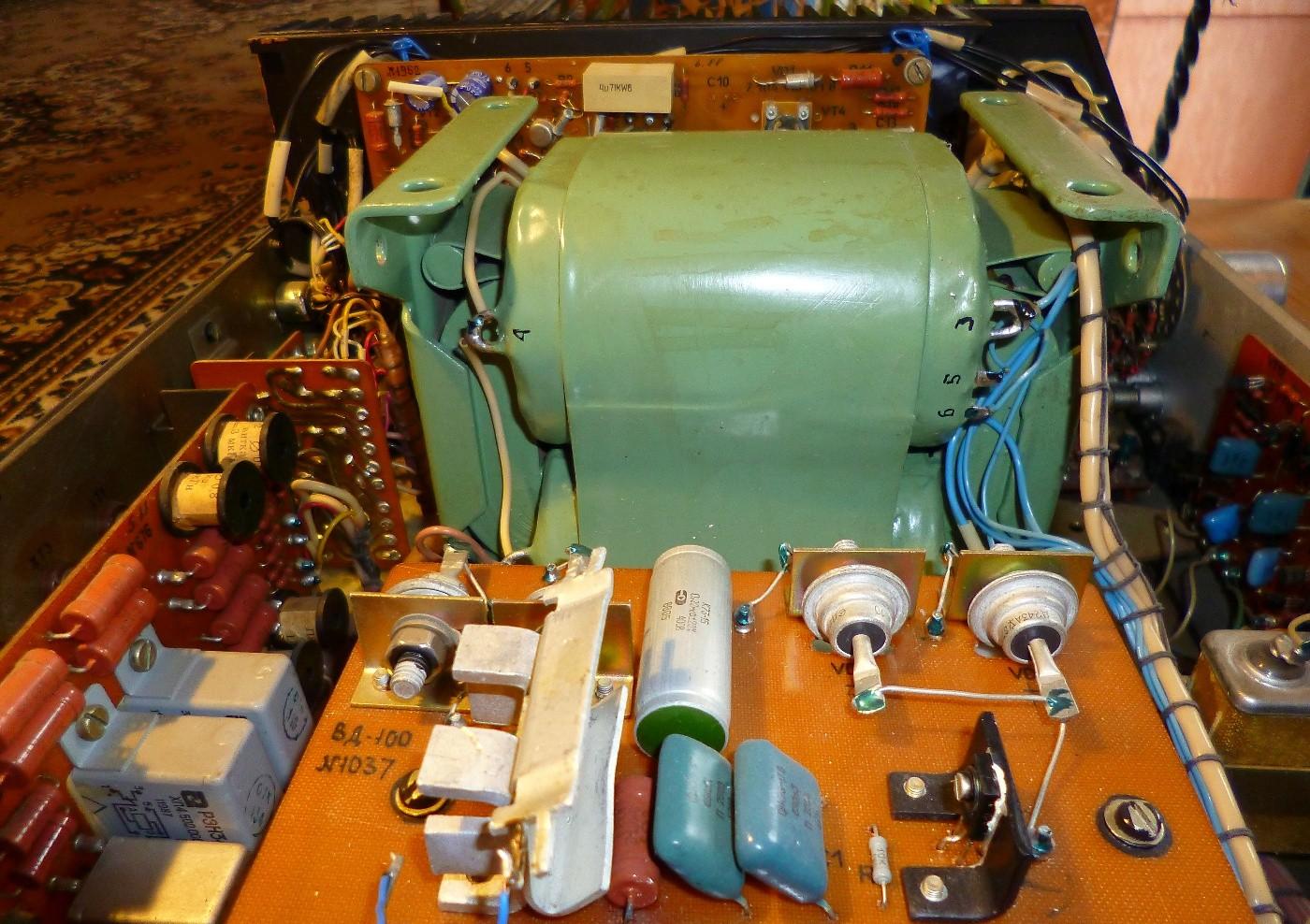

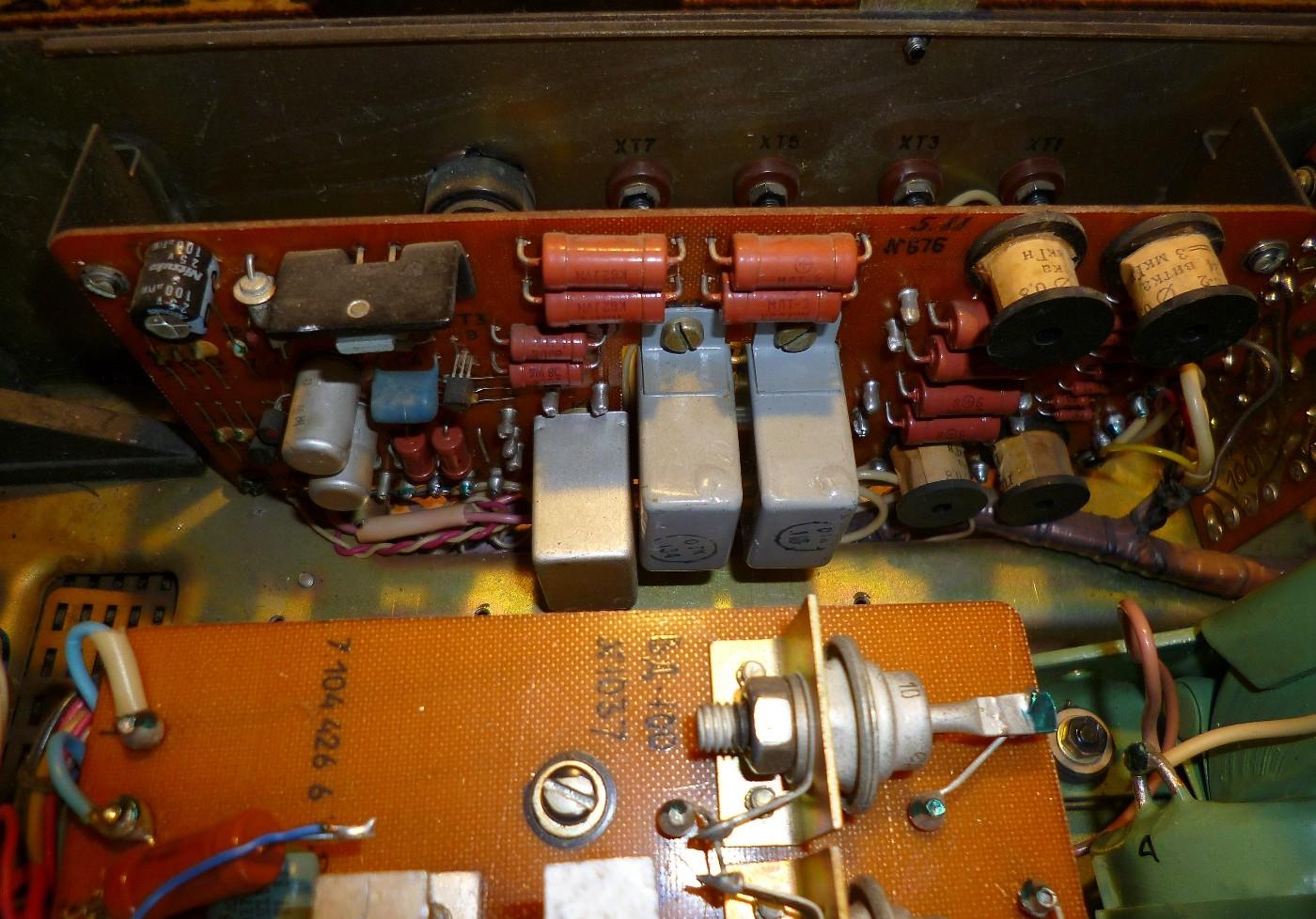

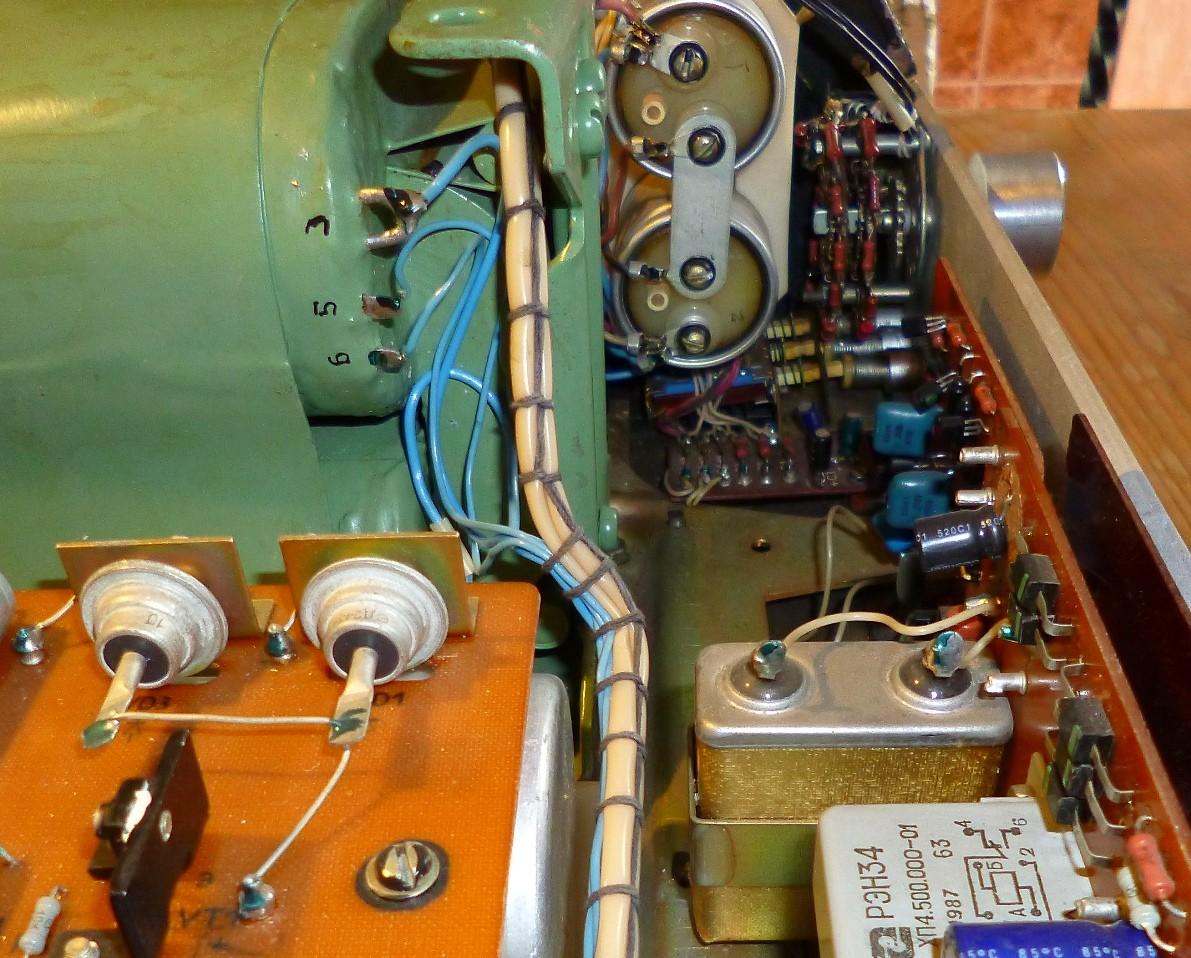

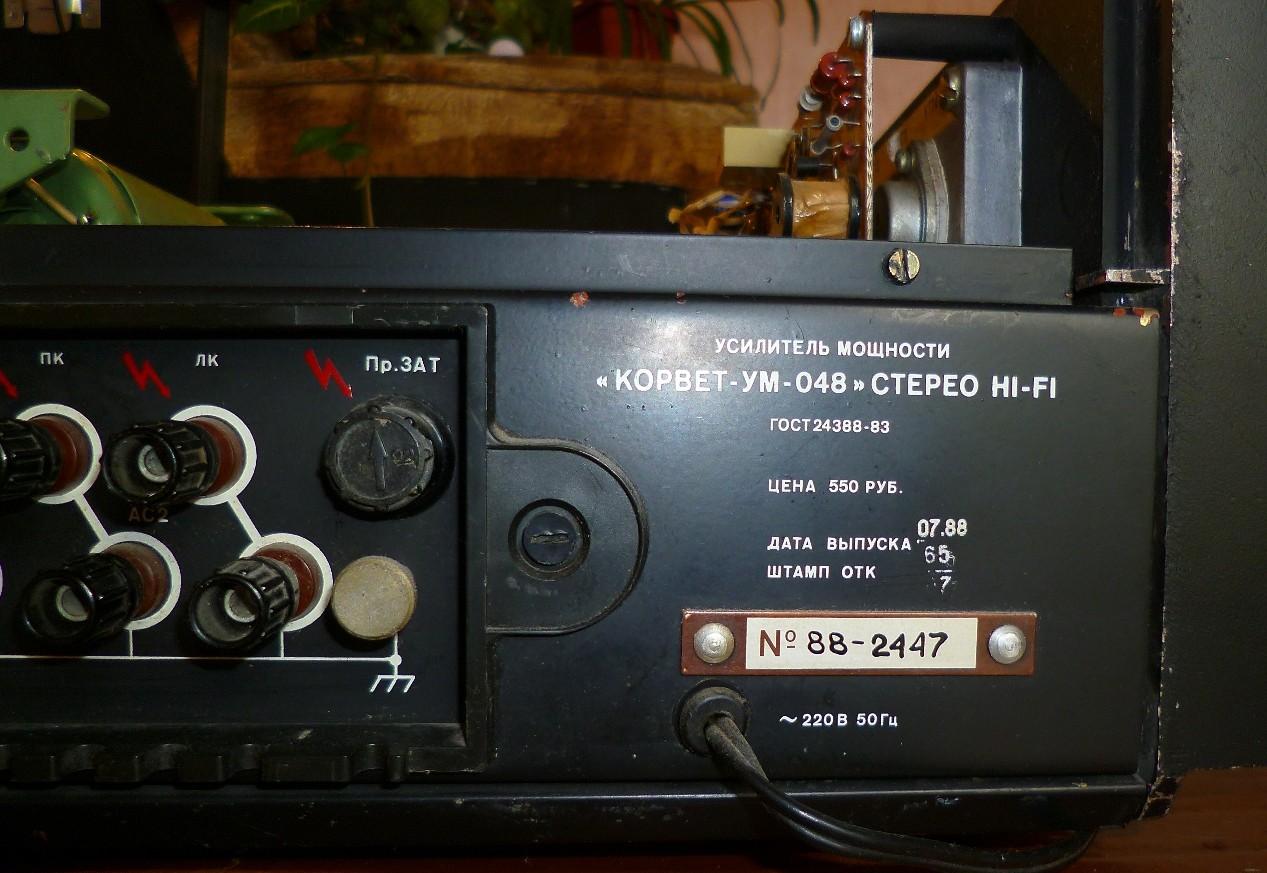

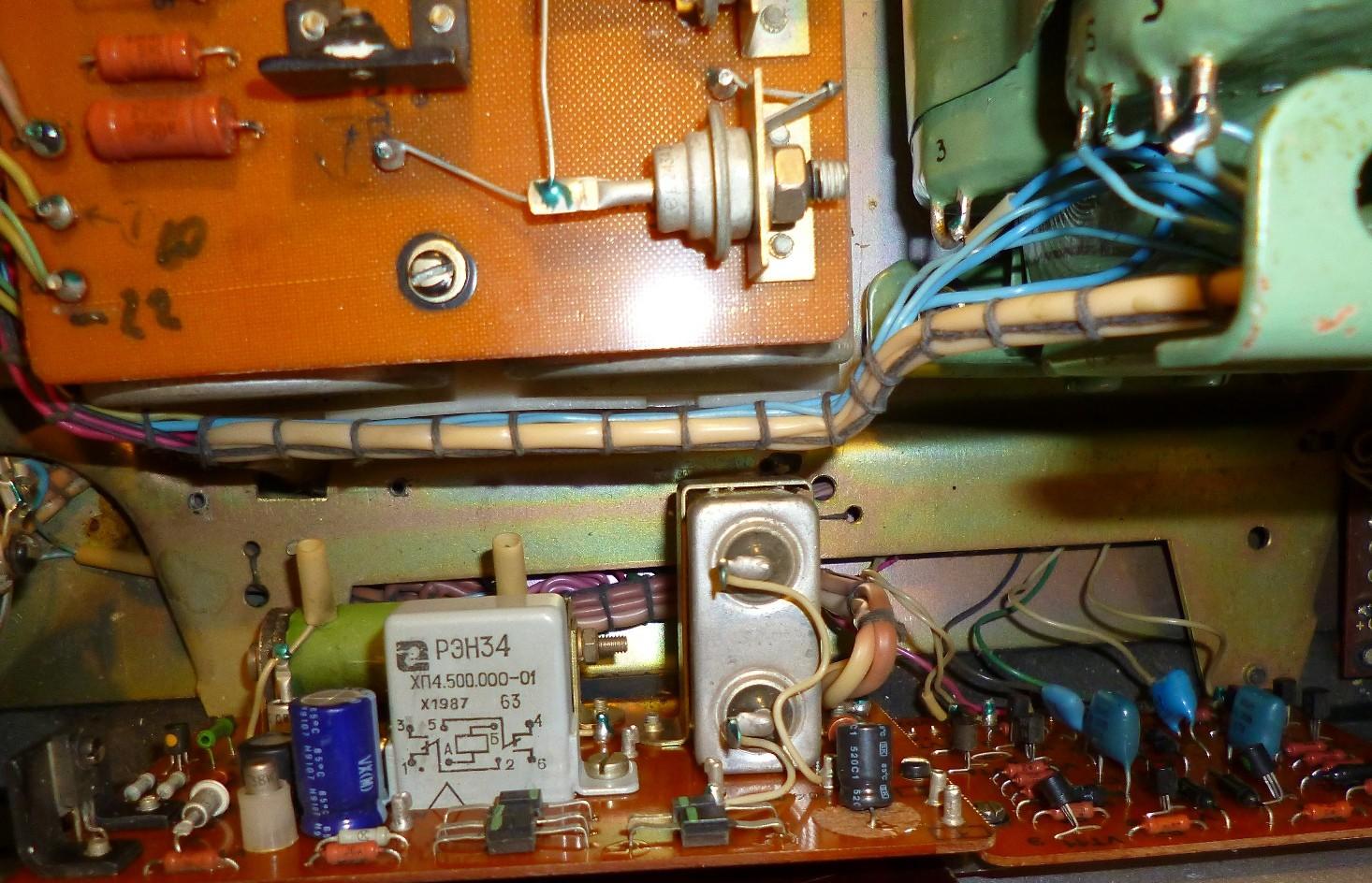

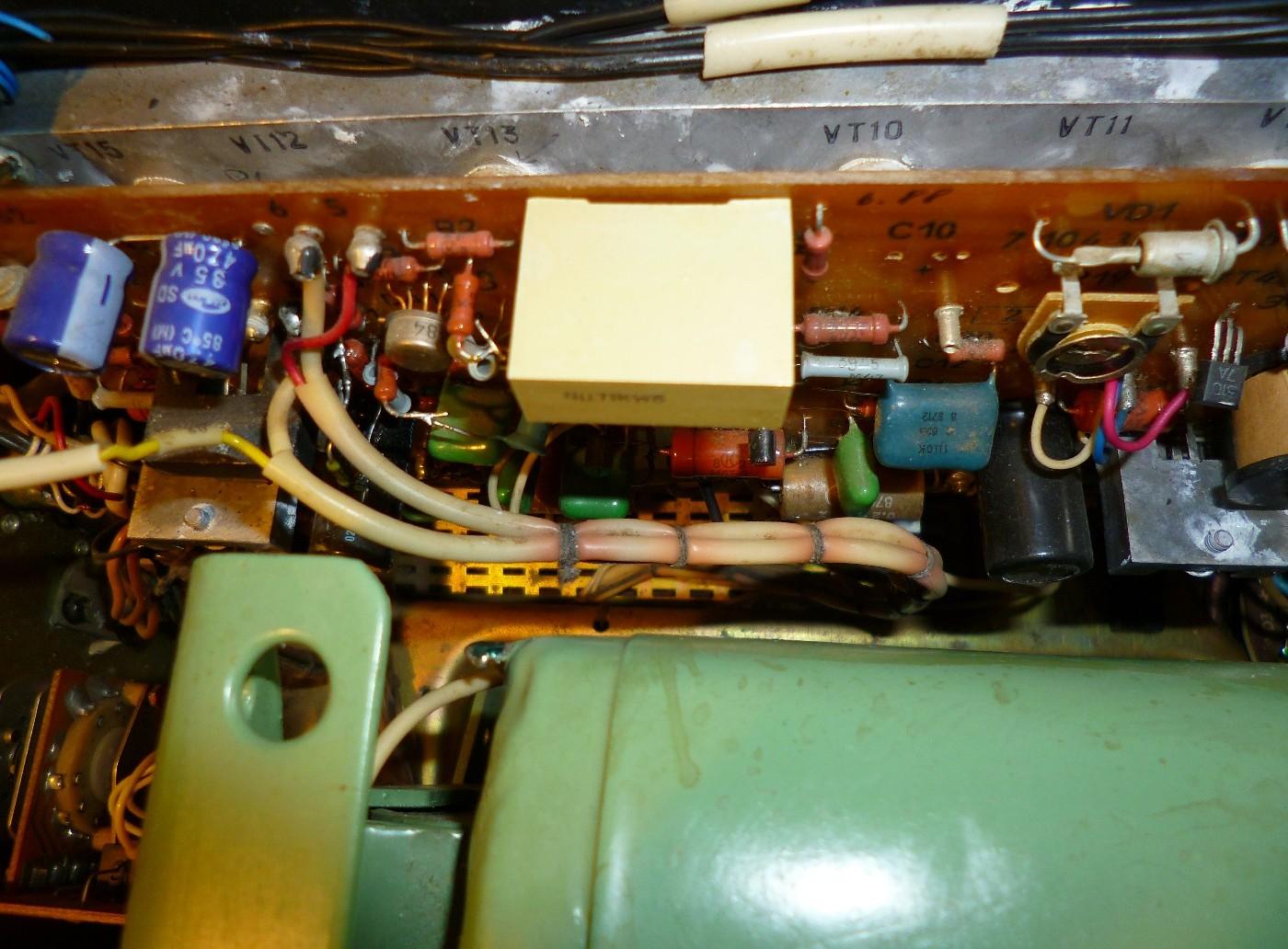

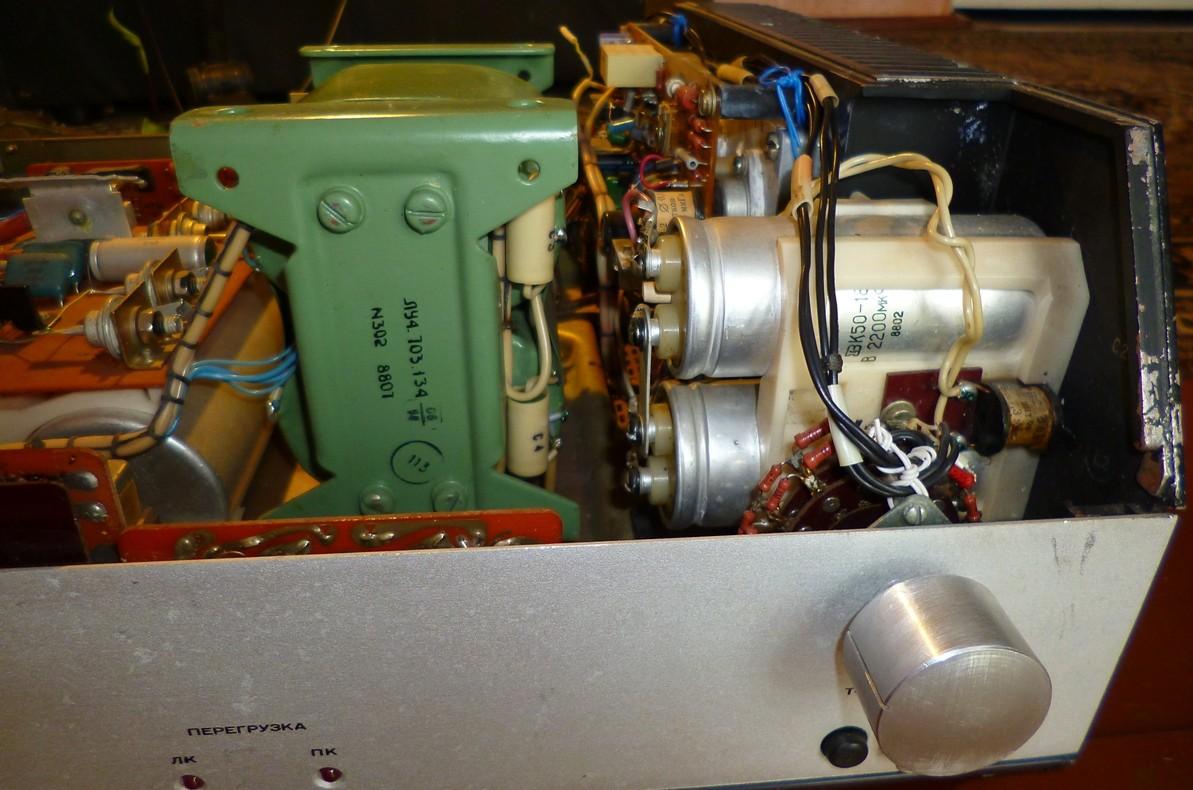

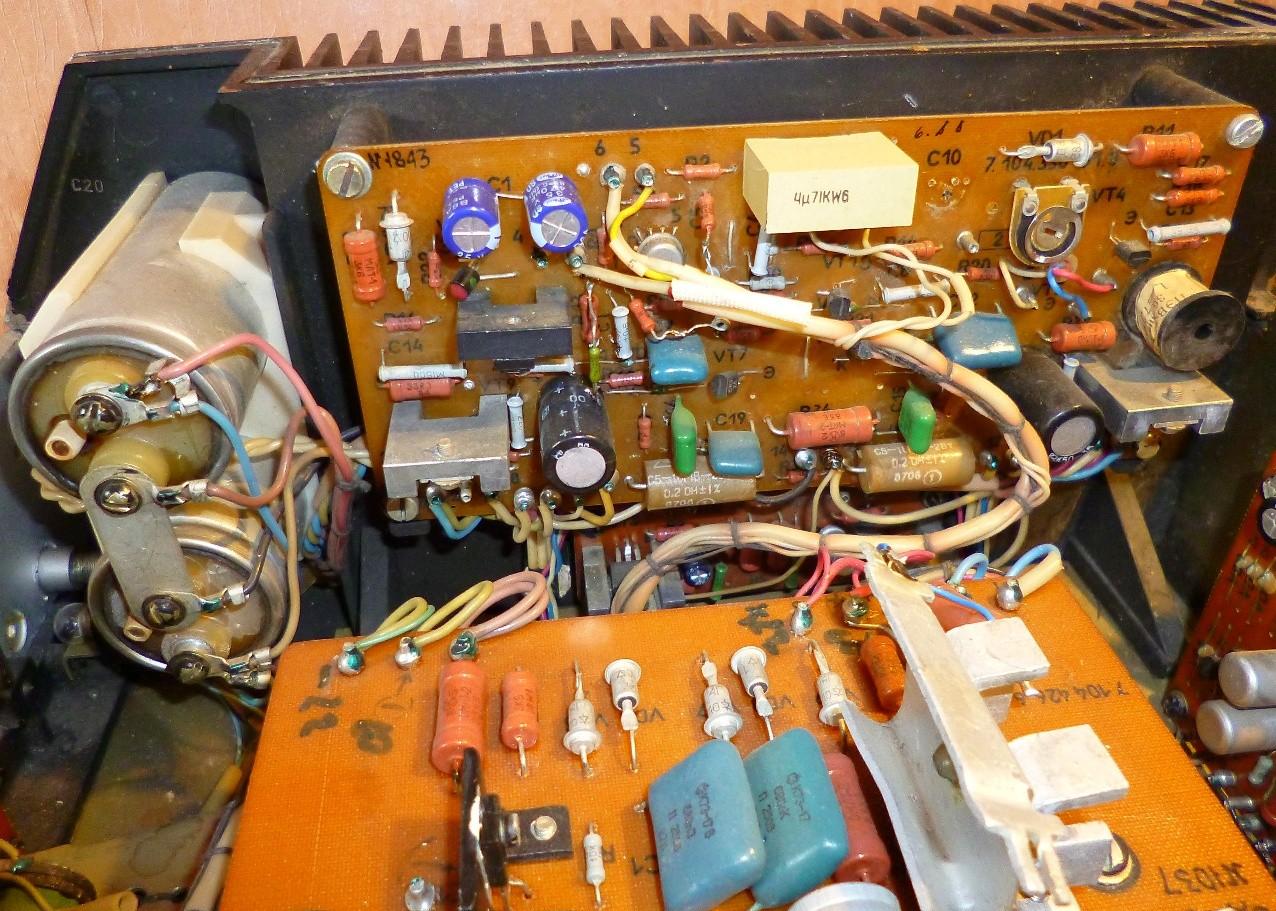

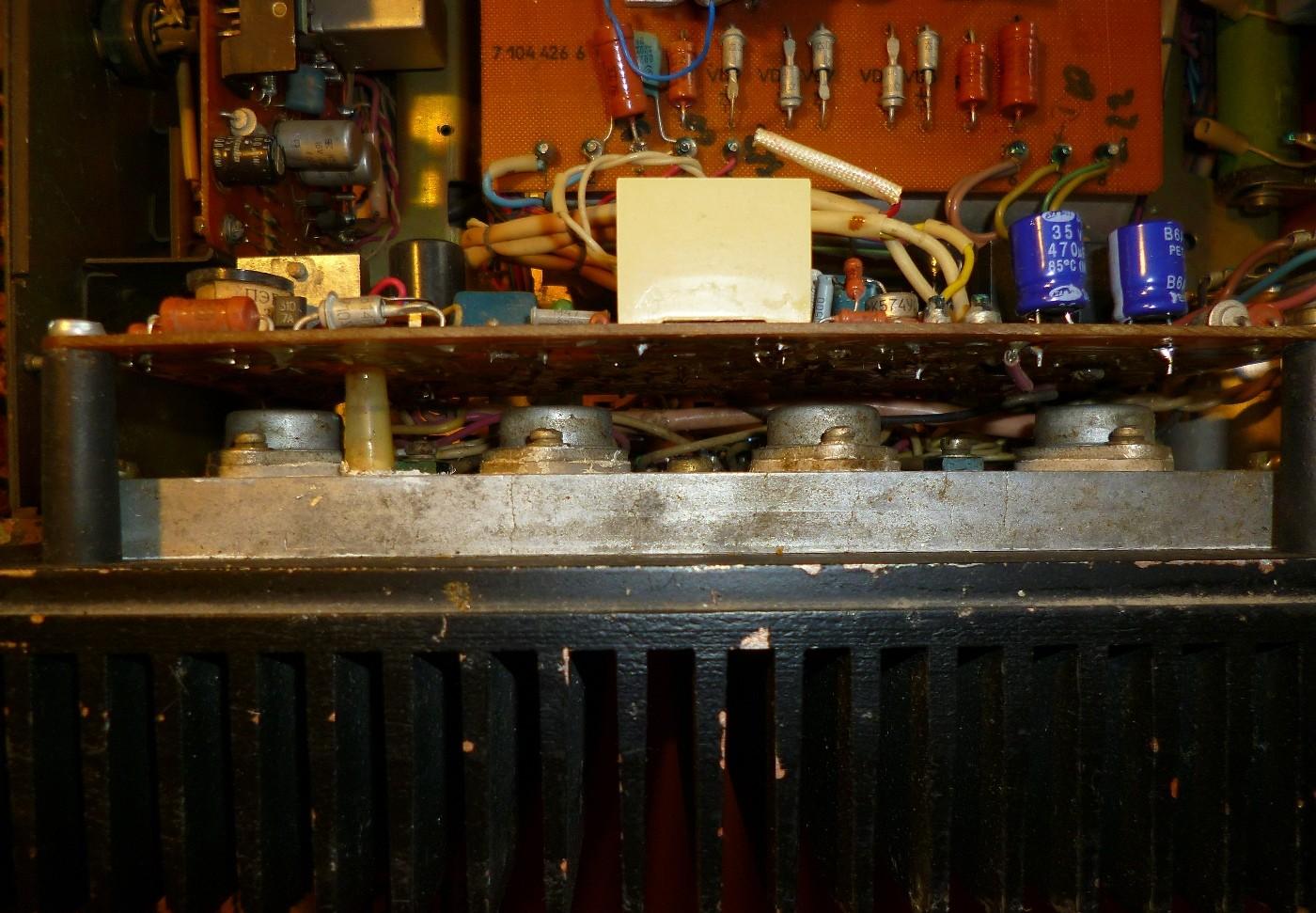

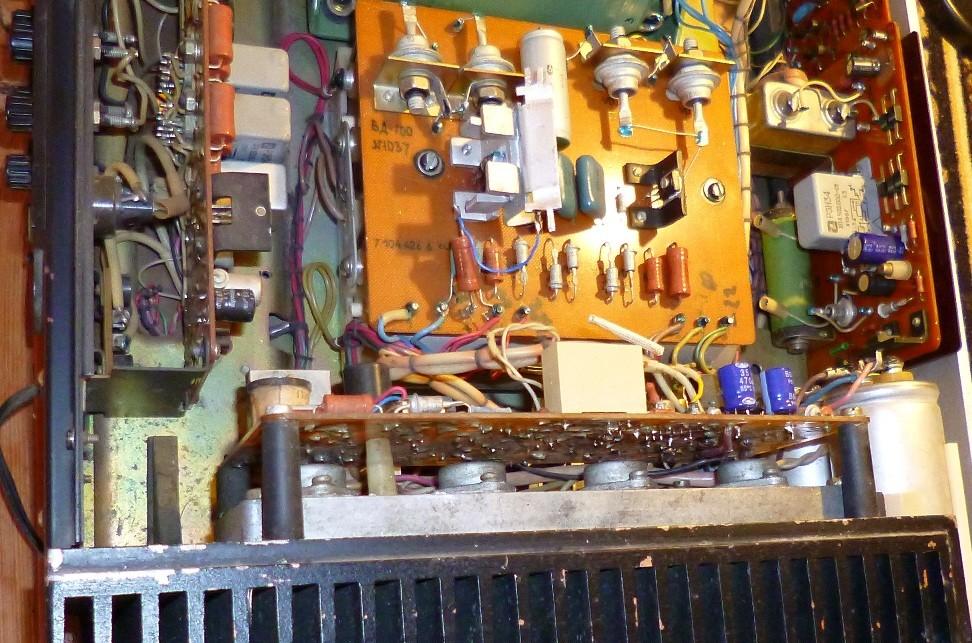

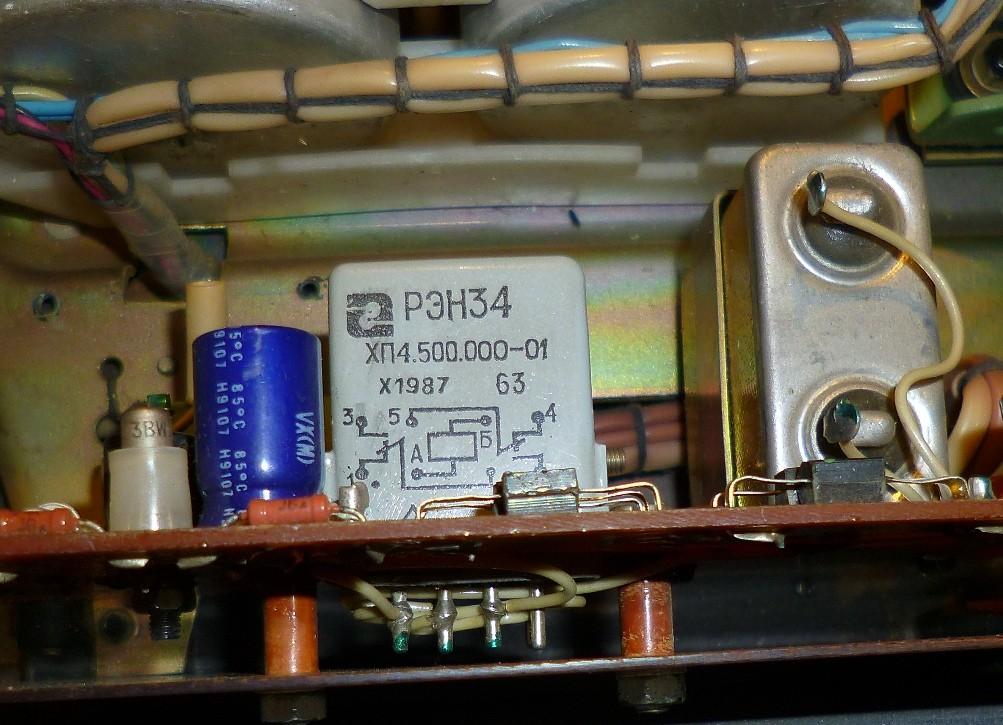

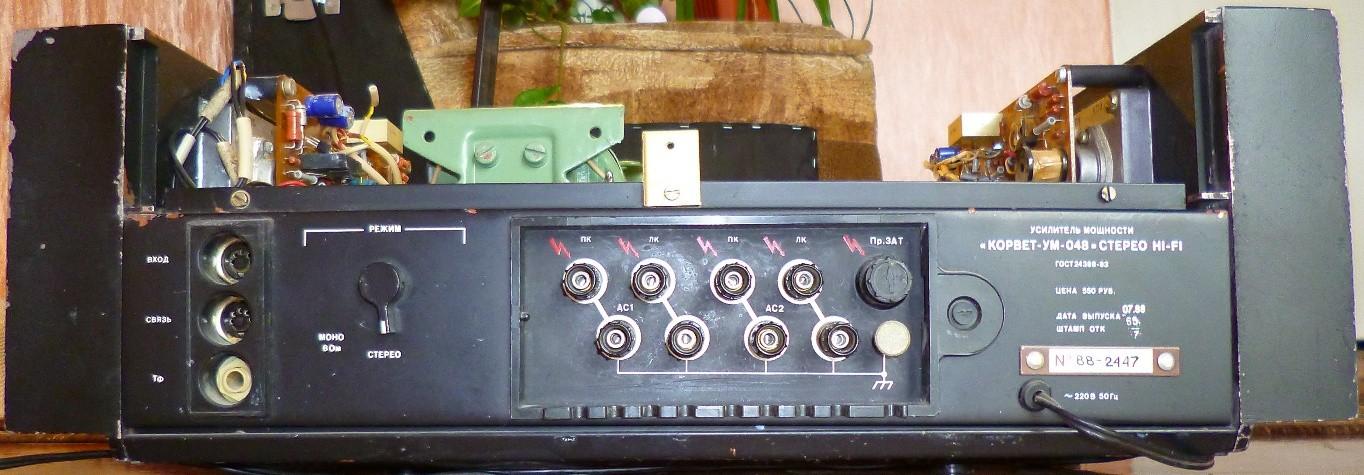

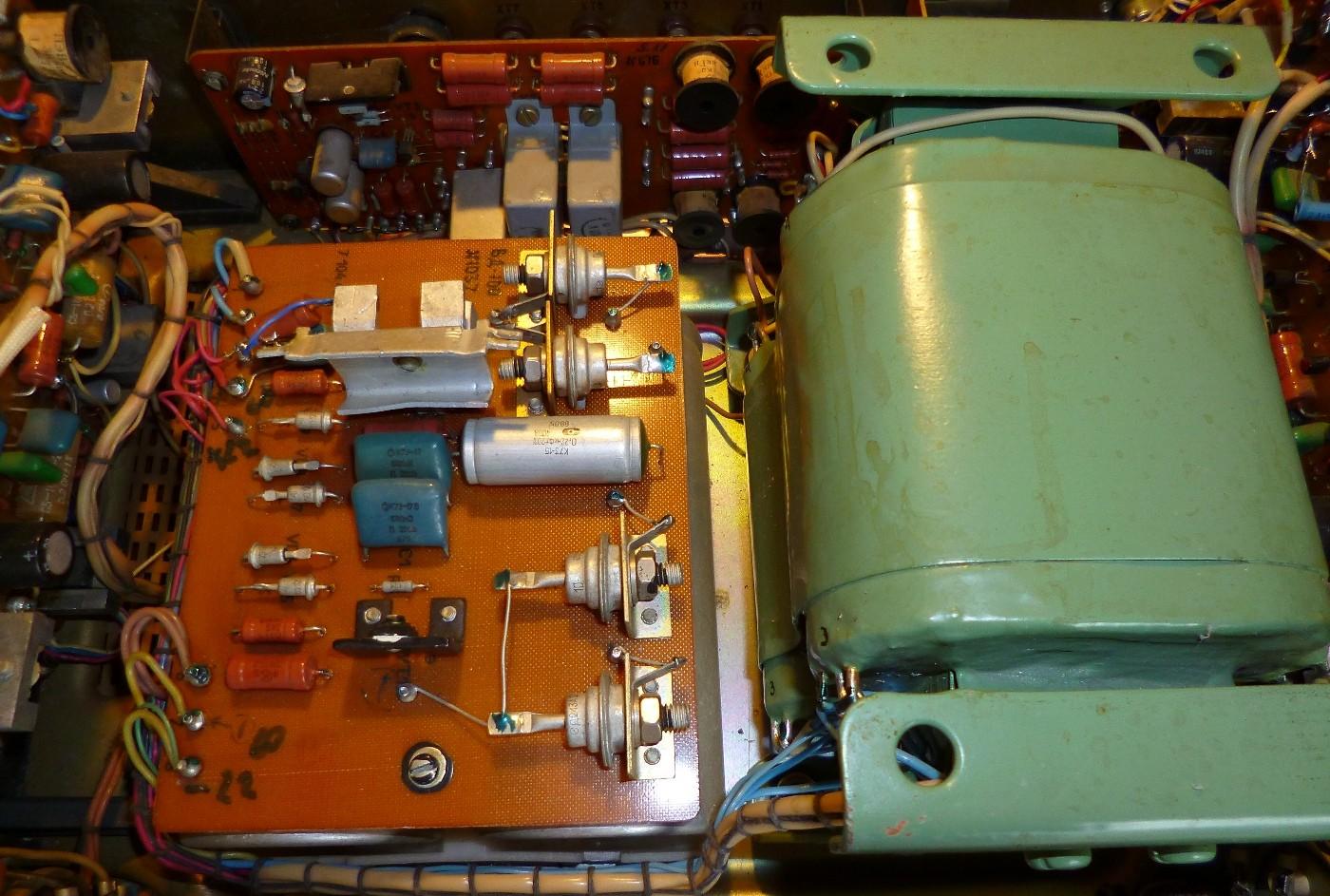

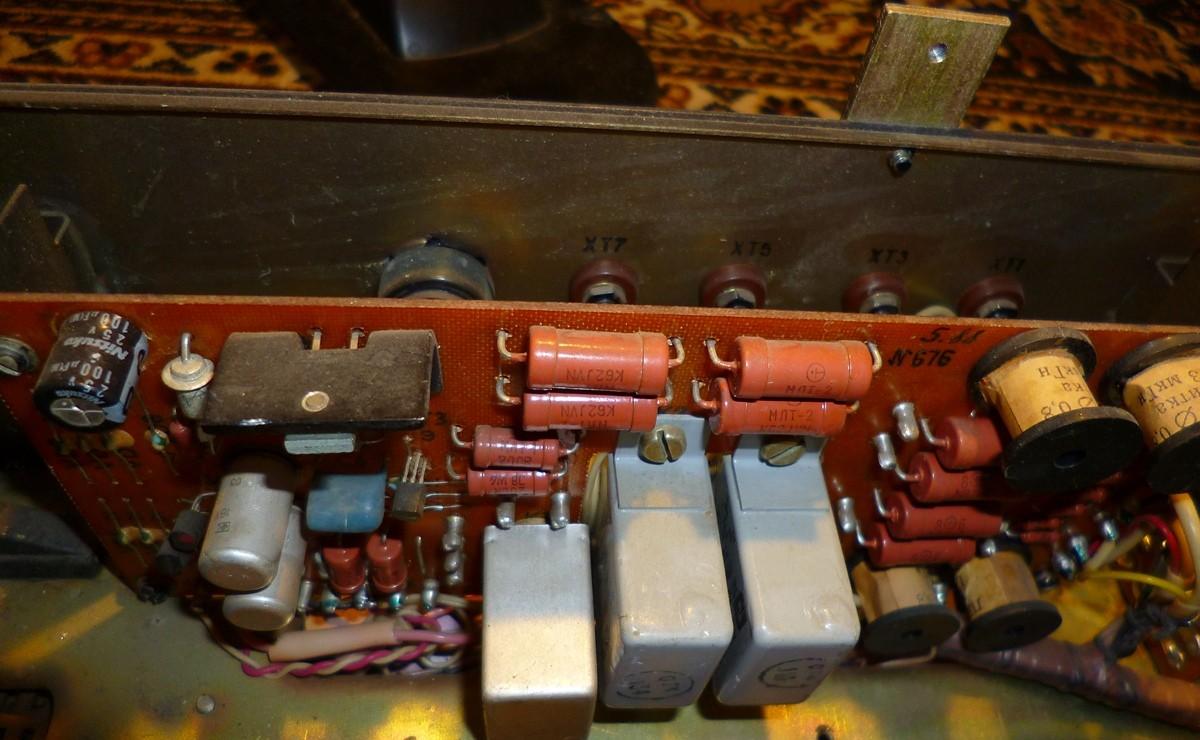

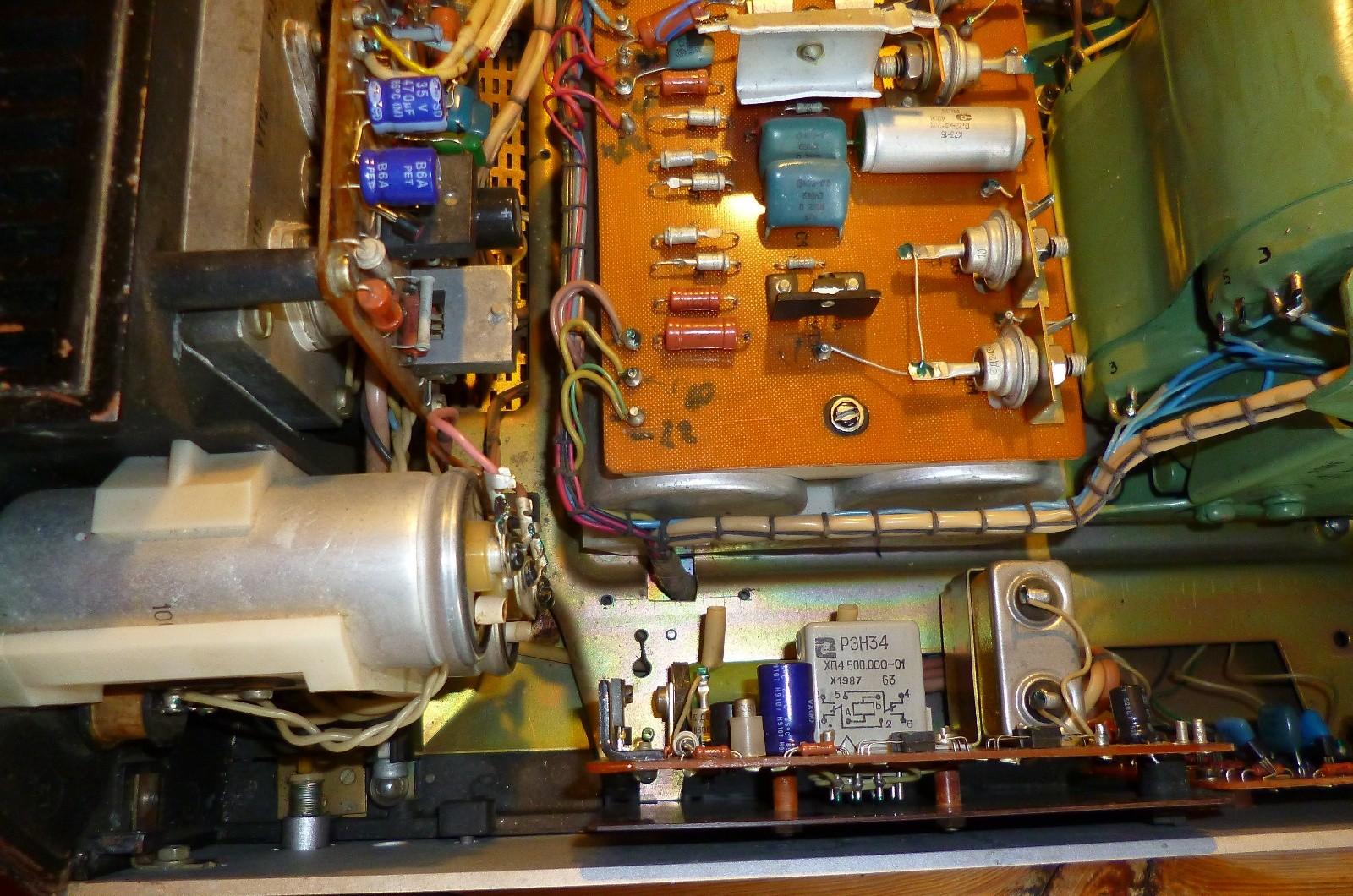

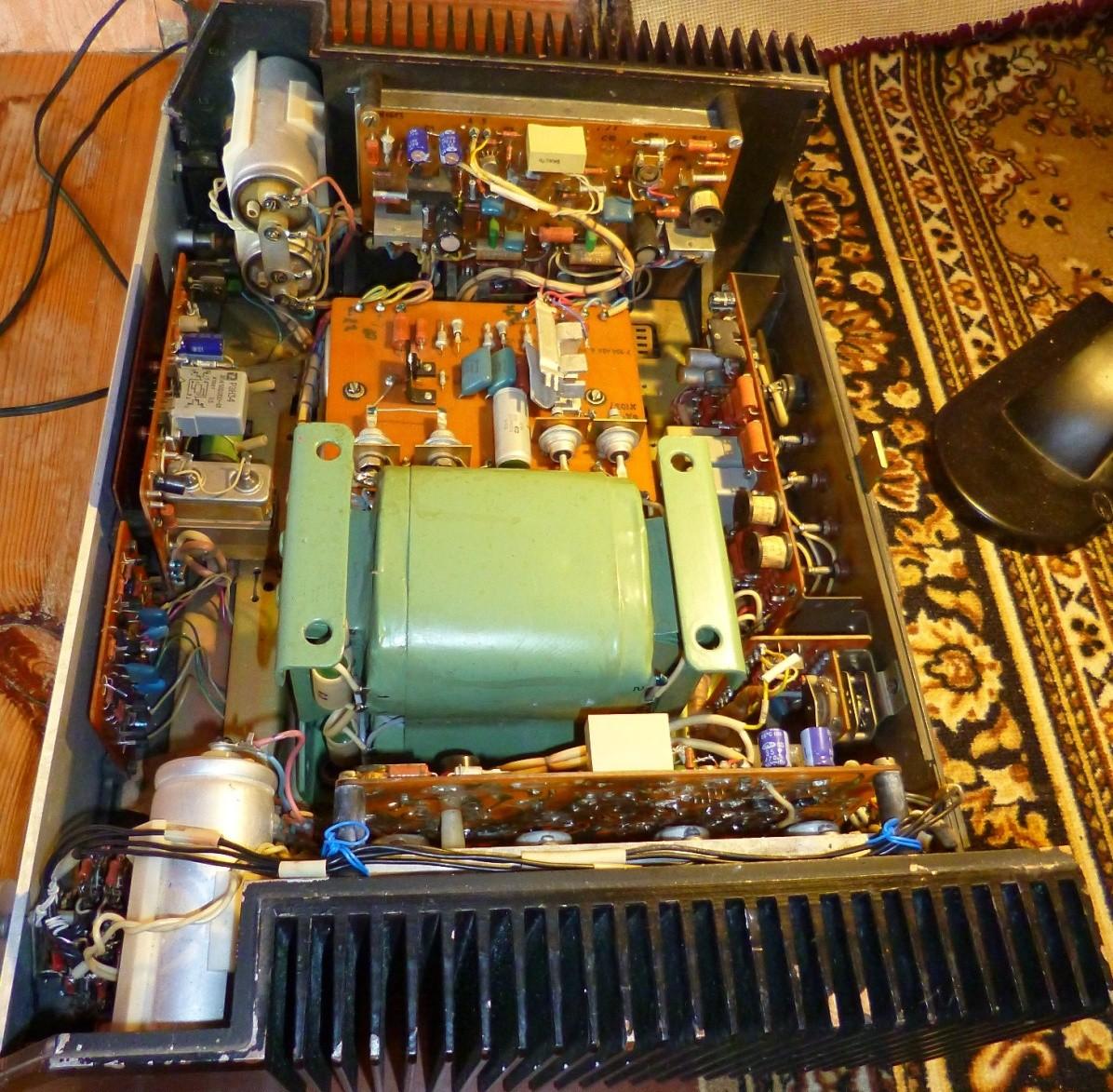

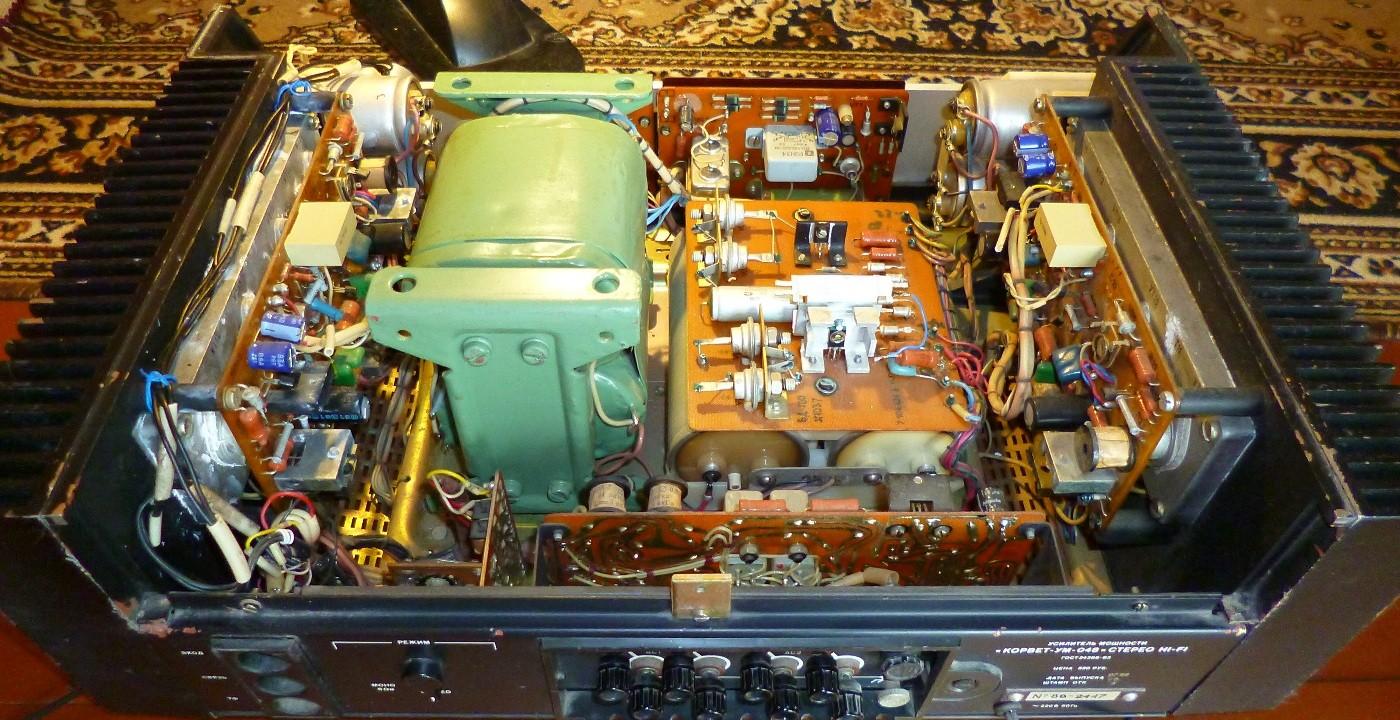

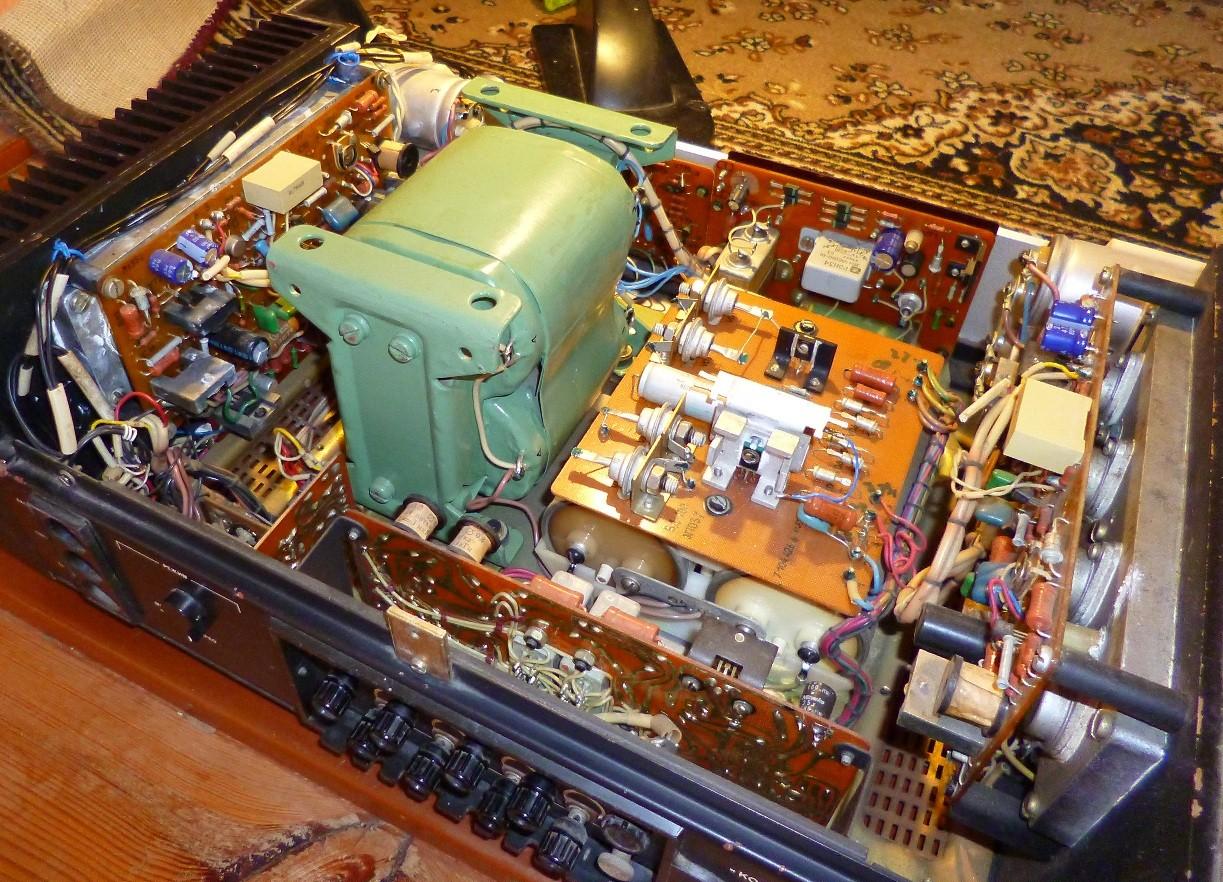

Ниже представлены фотографии усилителя Корвет УМ-048 с различных ракурсов, демонстрирующие состояние корпуса, элементы управления и внутреннюю компоновку (при разборке).
