Квадропреобразователь АВС на микросхемах

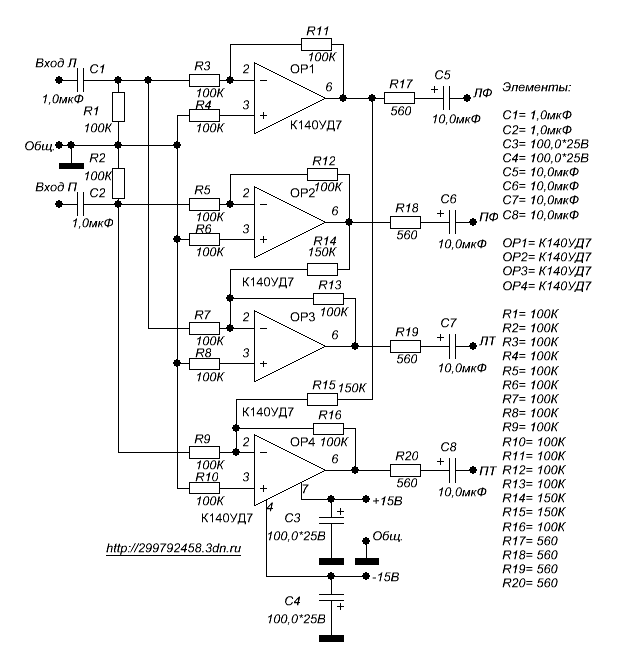

При наличии четырехканального усилителя мощности ЗЧ можно применить схему показанную на рисунке преобразования стереофонического сигнала в четырех канальный.

Характеристики преобразователя:

• Входное напряжение


номинальное 0,8
максимальное 3,5В

• Входное сопротивление 100кОм
• Коэффициент гармоник на частоте 1 кГц 0,05%
• Отношение сигнал шум (не взвешенное) 70дБ
• Напряжение питания +/-15В
• Ток потребления 35мА

Преобразователь (декодер) состоит из 4-х ОУ позволяющие точно суммировать и вычитать сигналы. Масштабные резисторы R5 R7 R9 R11 R13-R18 должны быть с допуском 1%.

Соотношение выходных сигналов должно быть таковым: ЛФ-Л, ПФ-П, ПТ-ПФ-0,7ЛФ, и ЛТ-ЛФ-0,7ПФ.

Литература МРБ1140
