Чертеж корпуса для динамика:

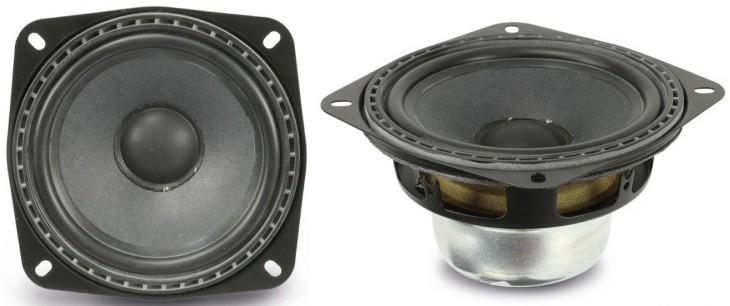

Используемые динамики:

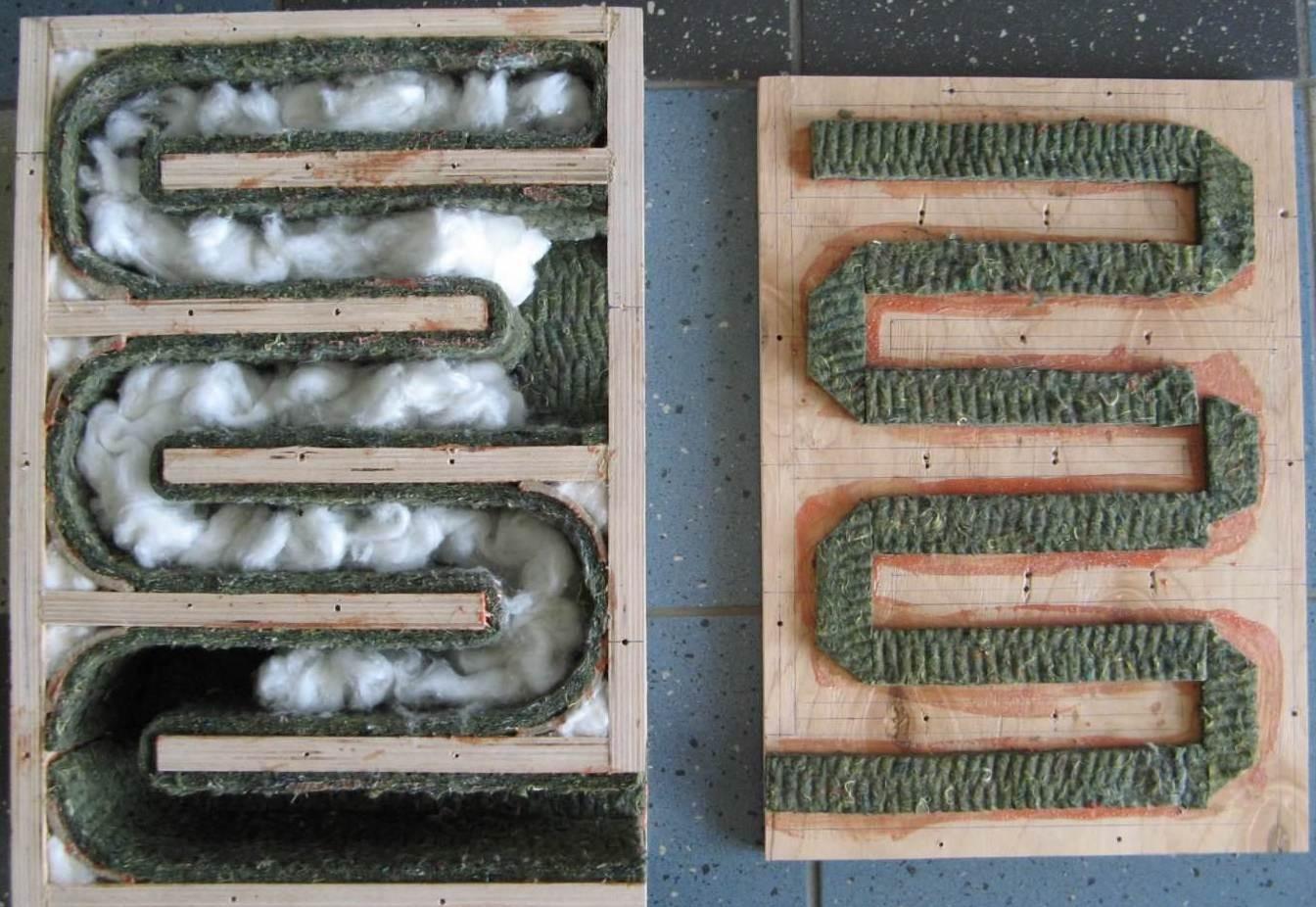

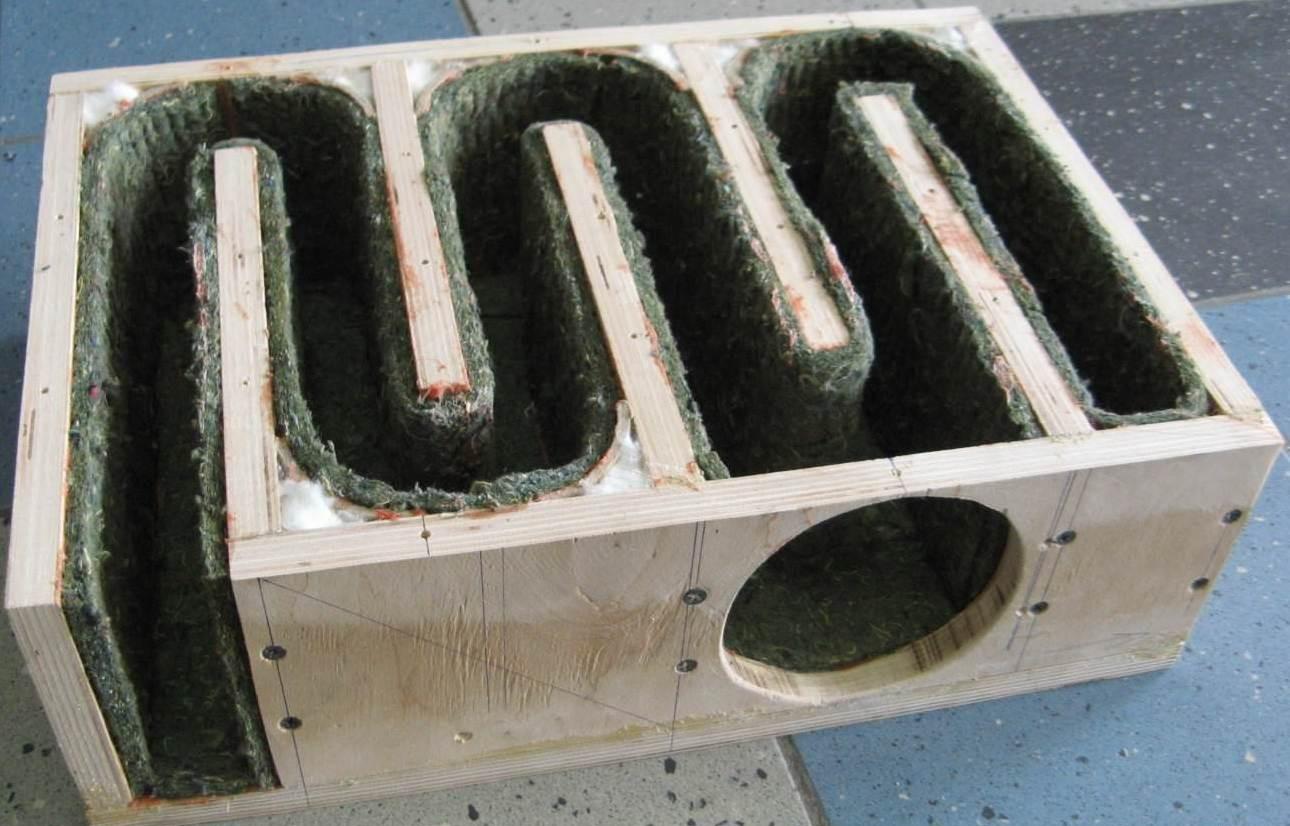

Организация внутреннего оформления:

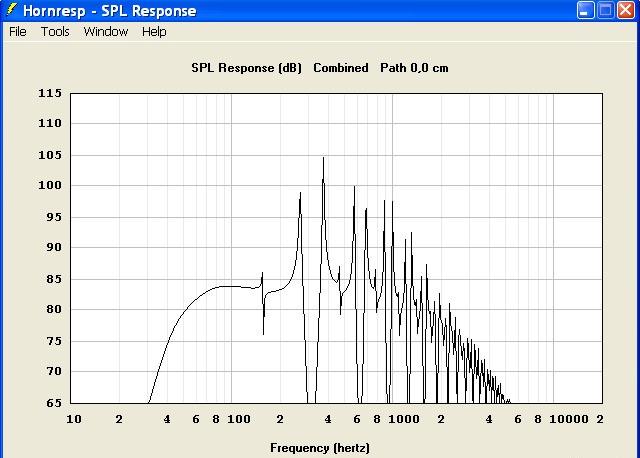

Расчетная АЧХ

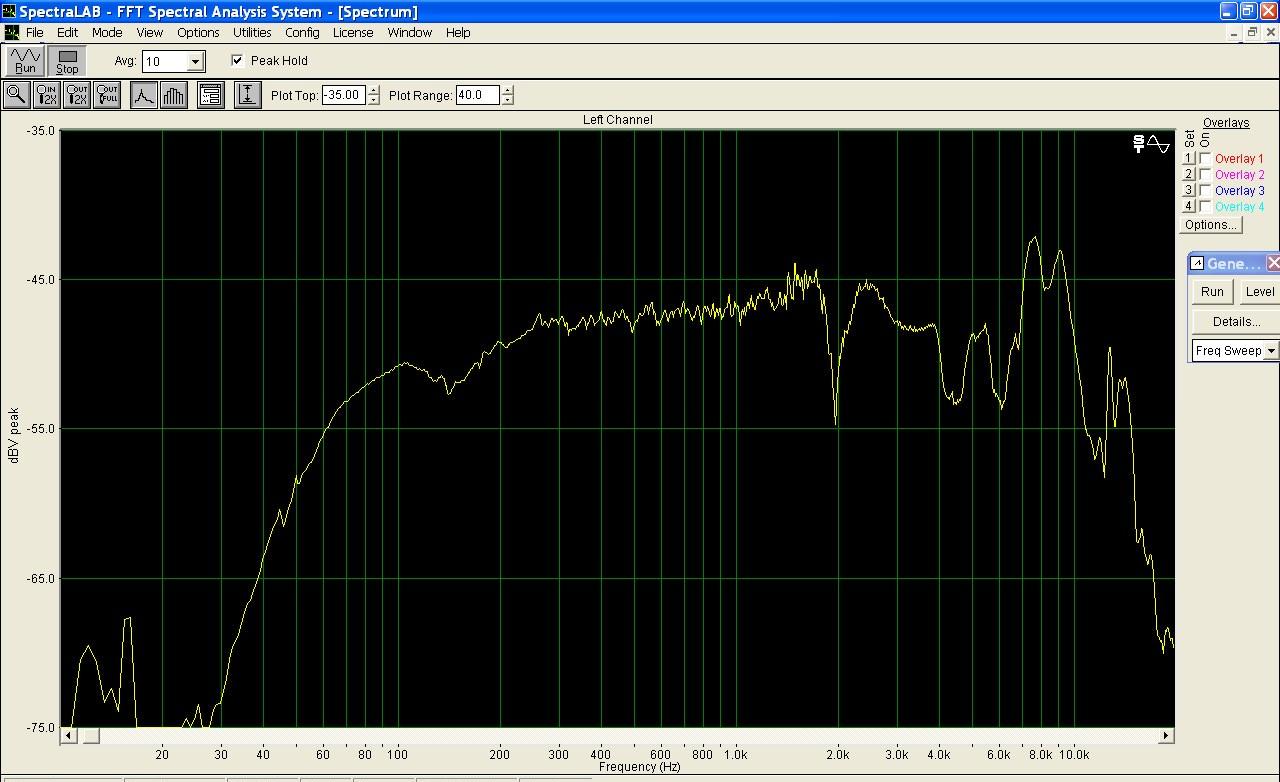

Реальная АЧХ, измеренная в ближнем поле вплотную к колпаку динамика. АС стояла на стульях по центру помещения, на максимальном удалении от всех стен.

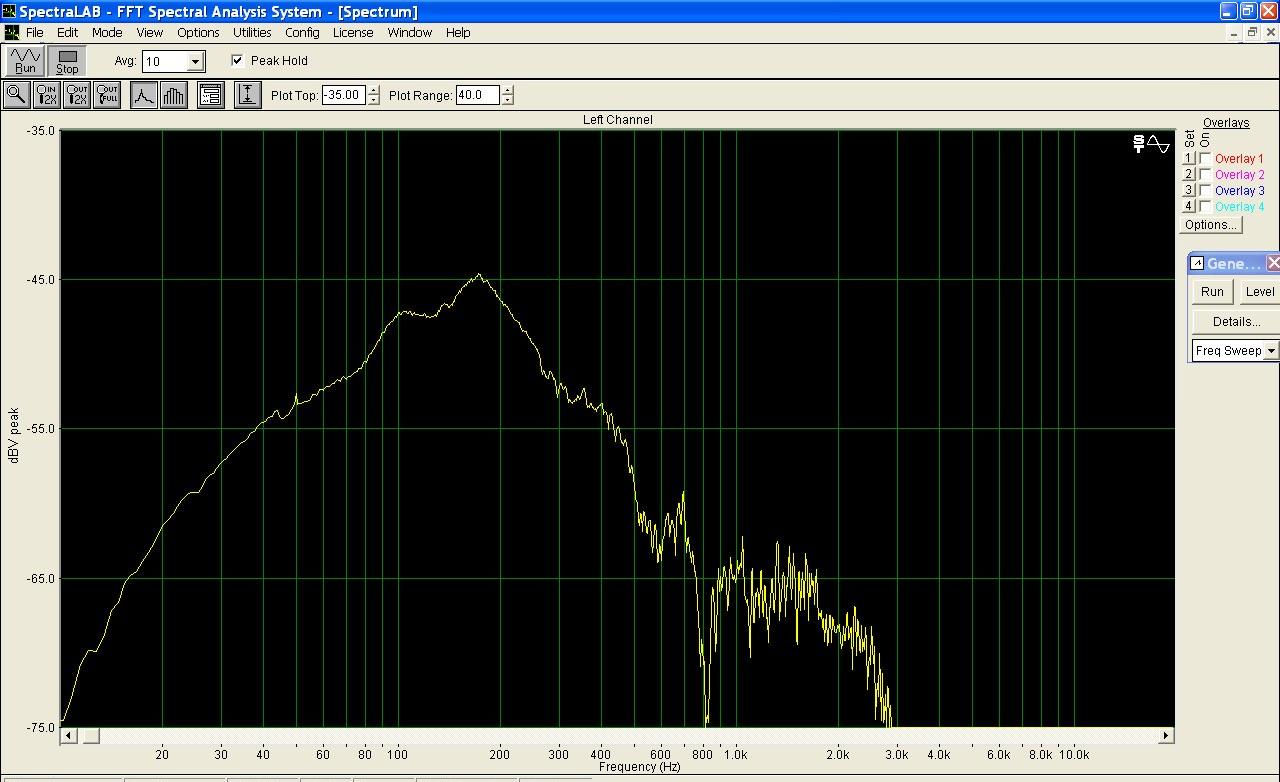

Излучение порта

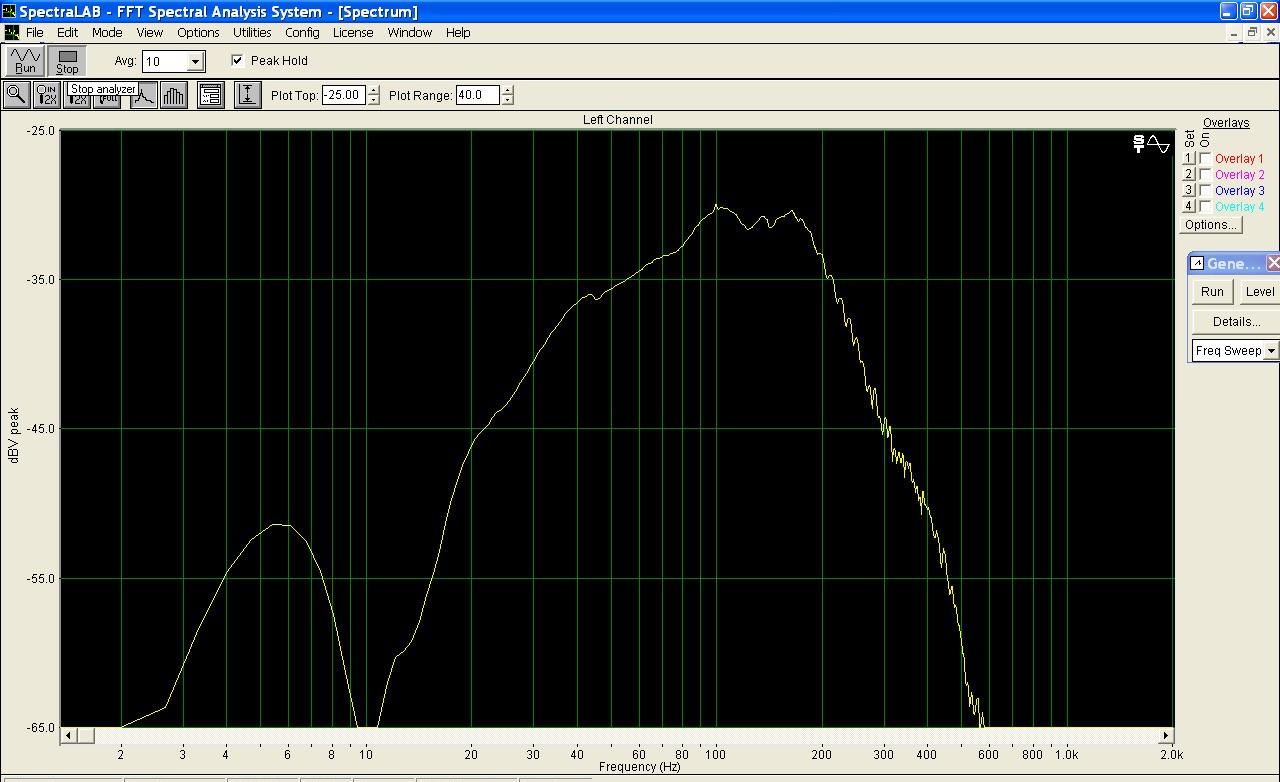

Излучение порта, но АС включена через активный обрезной фильтр около 150 Гц, как сабвуфер

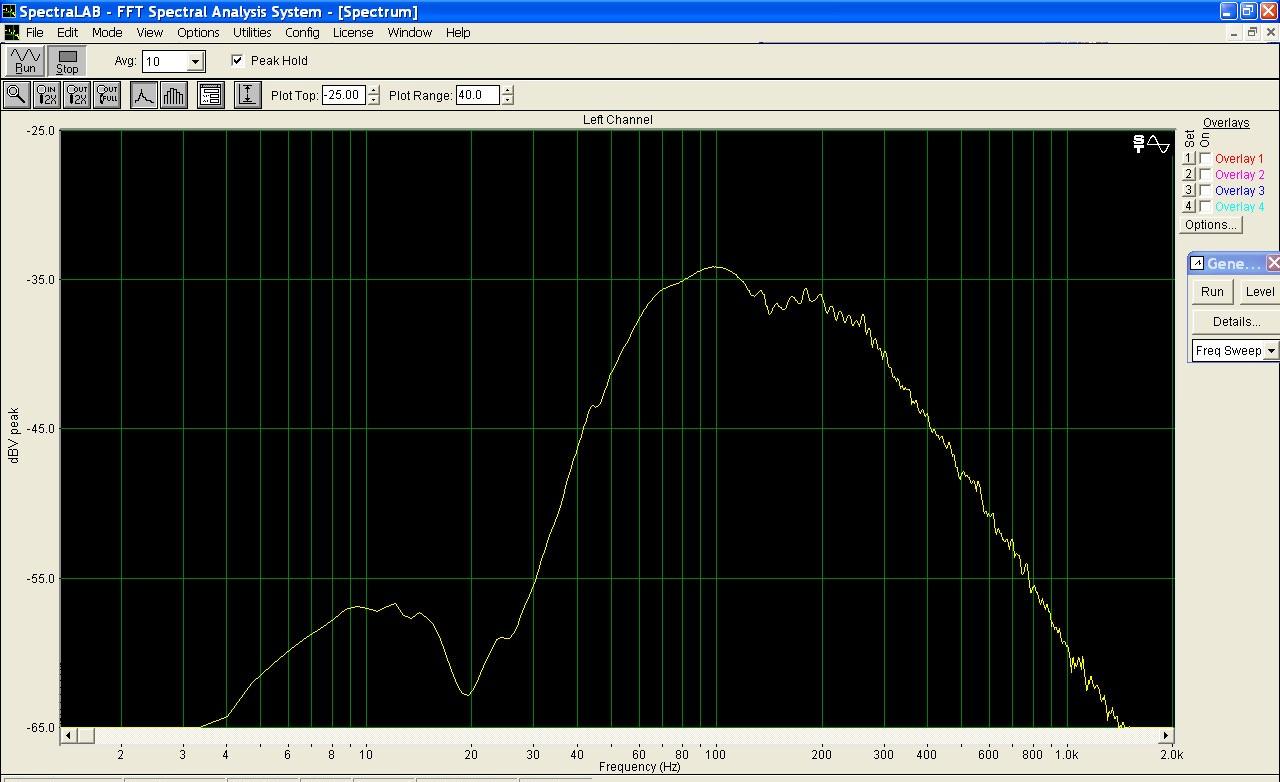

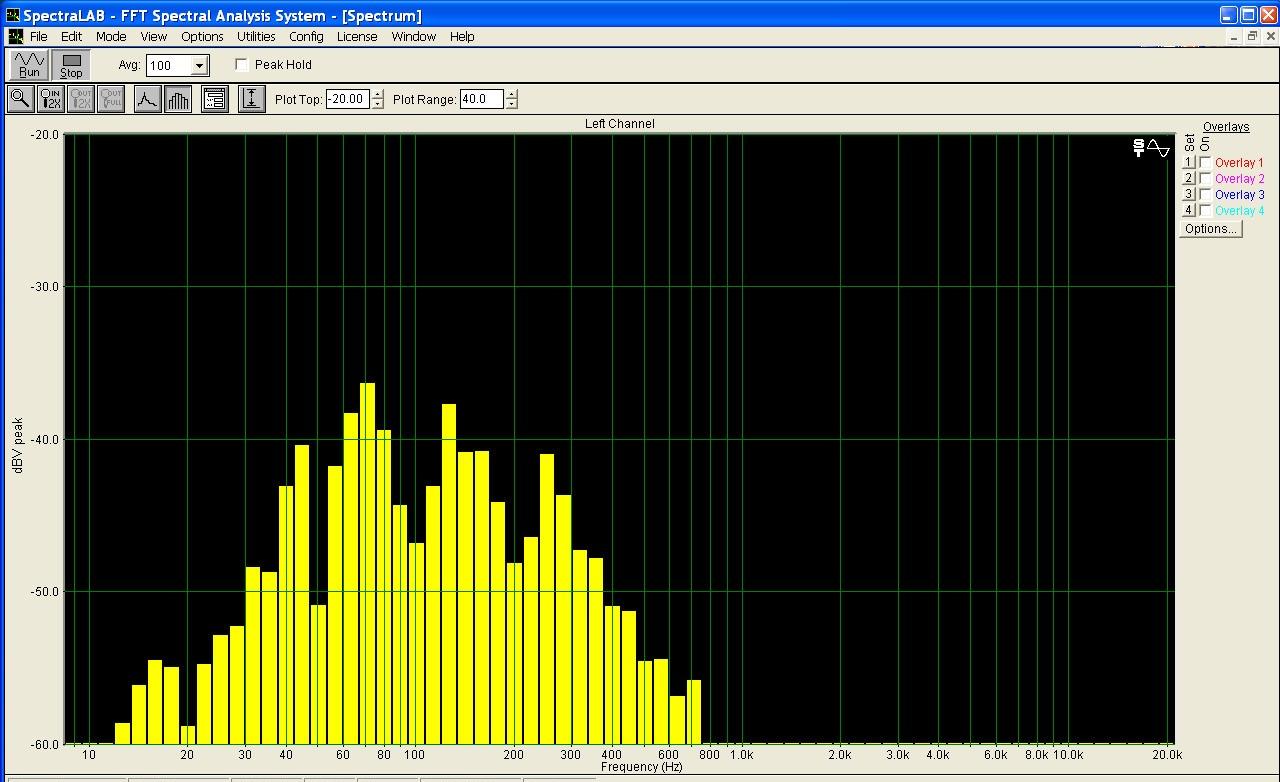

АЧХ в месте прослушивания при АС стоящей на полу. Где-то в 60-70 см от ближайших стен. АС включена через сабвуферный фильтр. Хорошо видно моды помещения и то как удачно они дополняют нижний край АЧХ, не создавая лишнего подъема.
Как видим при удачном оформлении внутреннего пространства лабиринта никаких следов от модального забора не остается, СЧ портом лабиринта так-же не излучаются.

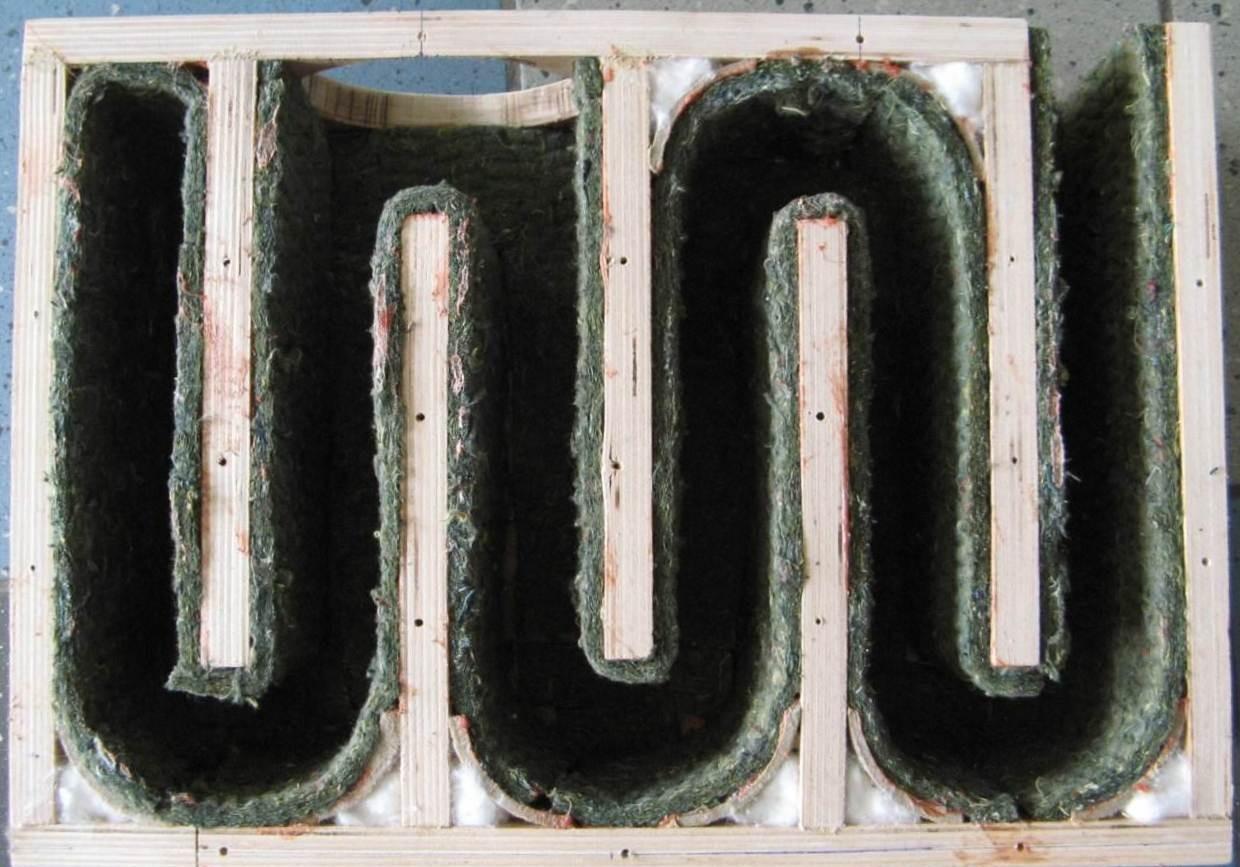

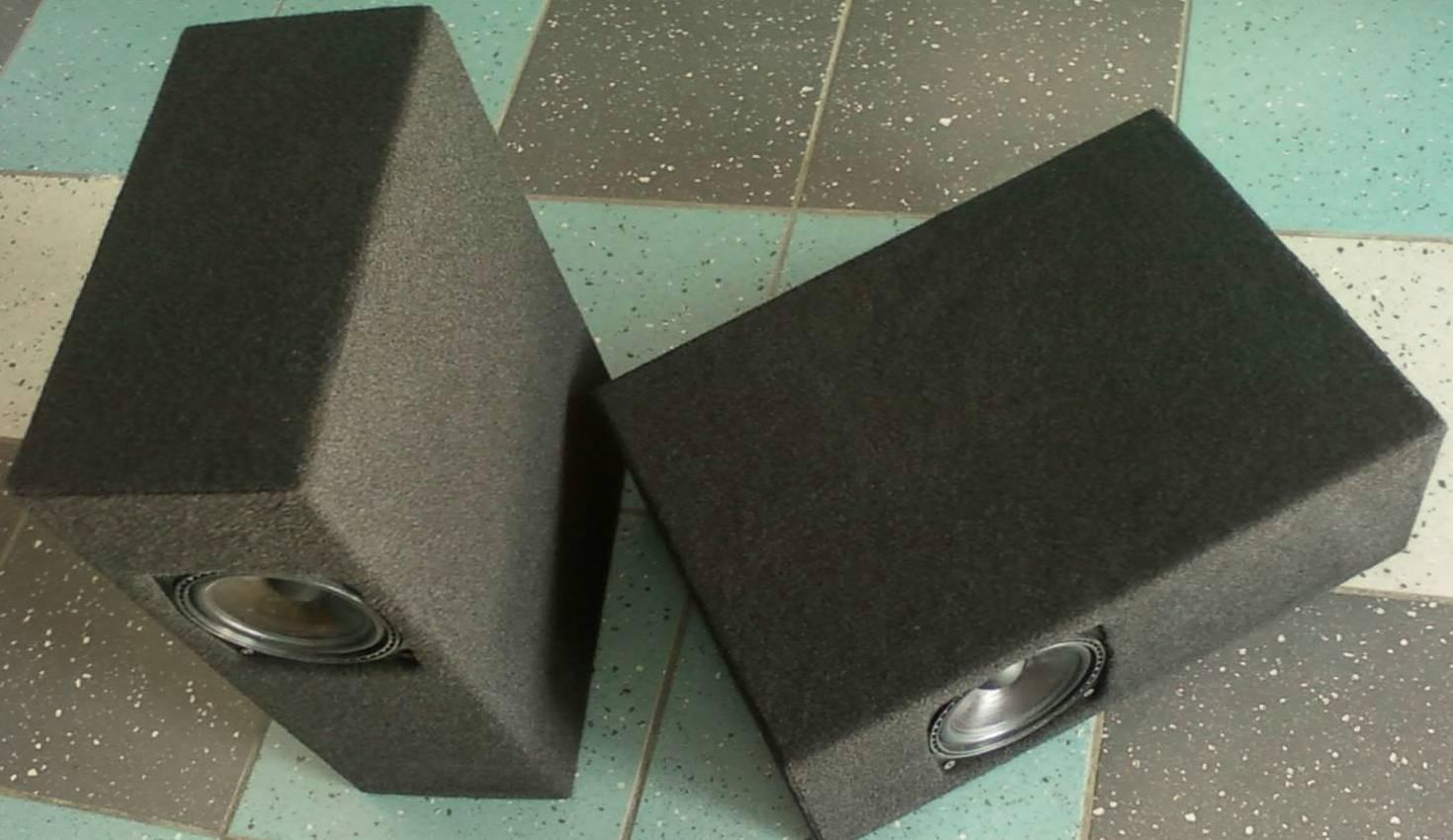

Готовые корпуса
Автор работы: Александр Рогожин
По материалам: forum.vegalab.ru
