Ламповый телефонный усилитель

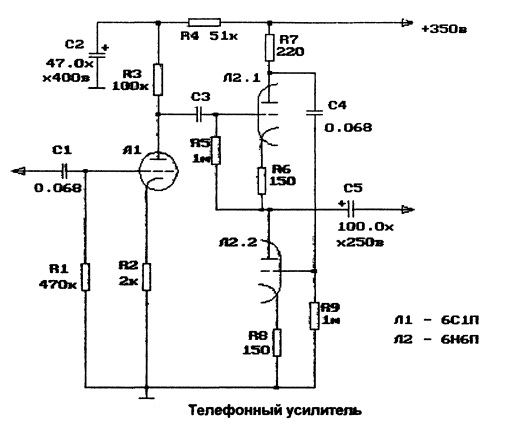

На рисунке показана схема лампового телефонного (для наушников) усилителя. Все каскады усилителя работают в режиме А. Выходной каскад — катодный повторитель с активной нагрузкой и выполнен на двойном триоде 6Н6П. Для уменьшения выходного сопротивления до 32 Ом выходной каскад охвачен ПОС через С4. Глубина ПОС и величина выходного сопротивления зависят от величины сопротивления R7.

Входной каскад собран на триоде с небольшим коэффициентом усиления (6с1п). Для уменьшения собственных шумов усилителя коэффициент усиления входного каскада не большой. Лампу 6С1П можно заменить на пентод 6Ж1П в триодном включении, при этой замене экранирующую сетку пентода нужно подключить к аноду через резистор 1кОм. Оба канала усилителя питаются от общего источника питания.

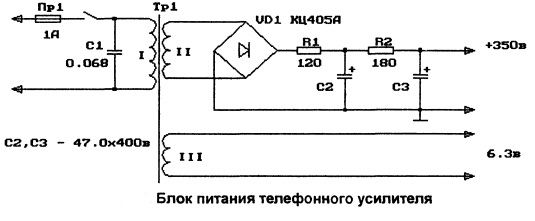

Силовой трансформатор можно применить стандартный или самодельный с напряжением вторичной обмотки 250…300В и одной накальной обмоткой рассчитанной на ток 1,8-2А. Сердечник трансформатора должен иметь сечение 5,5…6,5 см².

Регулировка усилителя сводится к установке тока покоя выходного каскада в пределах 20…25мА подбором резистора автоматического смещения R8.

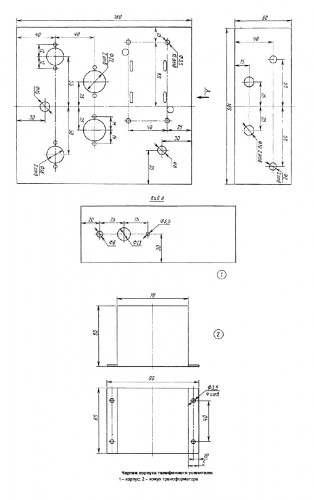

Чертеж корпуса усилителя.
