Ламповый УЗЧ — 10 Вт

Характеристики:

Выходная мощность 10Вт при Rн=8Ом
Диапазон воспроизводимых частот 15…18000Гц
Кнелин. иск. — 1%
Uвх=0,8В
Rвх=22кОм

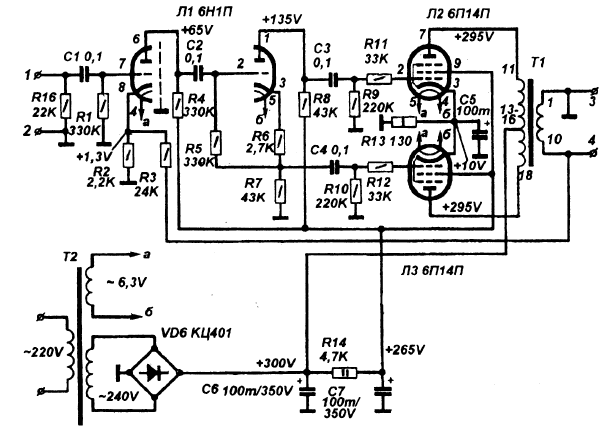

Усилитель — 3 каскада — один предварительного усиления на первом триоде Л1, второй — фазоинвертор на втором триоде Л1 и 3 каскад — двухтактный выходной усилитель на Л2 Л3 с трансформаторным выходом.
Схема усилителя особенностей не имеет, источник питания для каждого канала свой и выполнен на силовом трансформаторе Т2. Сетевой трансформатор в данной схеме взят готовый от ламповой радиолы, но можно применить любой другой трансформатор соответствующий по мощности на напряжению на вторичной обмотке (если трансформатор будет иметь соответствующую мощность то стерео вариант усилителя можно питать от одного сетевого трансформатора).

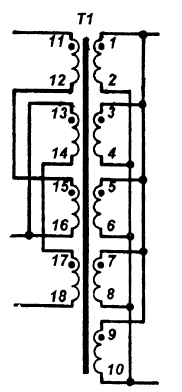

Выходной трансформатор намотан на Ш — образном сердечнике из пластин Ш-30 с толщиной набора 20-25 мм, схема трансформатора показана на рис.2. Обмотки 1-2, 3-4, 5-6, 7-8, 9-10 содержат по 62 витка провода ПЭВ 0,46. Обмотки 11-12, 13-14, 15-16, 17-18 по 825 витков ПЭВ 0,09.

Литература — Радиоконструктор 1999-03 Автор: Павлов С.
