Изготовитель: Lindemann Audiotechnik, Германия, выпуск в 2003 году.

Lindemann D680 — это эталонный SACD-проигрыватель, сочетающий в себе передовые технологии чтения дисков и высококачественный аналоговый тракт. Устройство отличается исключительной детализацией звука, которая достигается благодаря использованию топового транспорта Sony OM4A и сложной цифровой фильтрации. В отличие от многих конкурентов, D680 предлагает не просто воспроизведение, а глубокий анализ музыкальной информации, что делает его достойным соперником таким моделям, как Вега ПКД-122С.

Характеристики:

Частотная характеристика: 0,5 – 44000 Гц

ЦАП: 24 бит/192 кГц

Совместимые стандарты: SACD стерео, HDCD, CD, CD-R

Длина волны лазерного диода: SACD = 650 нм; CD = 780 нм

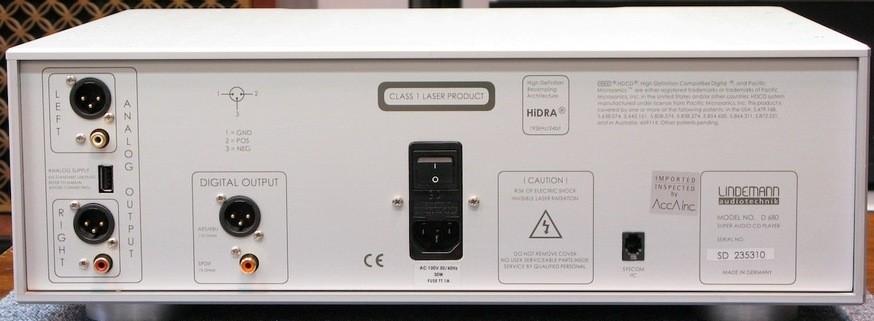

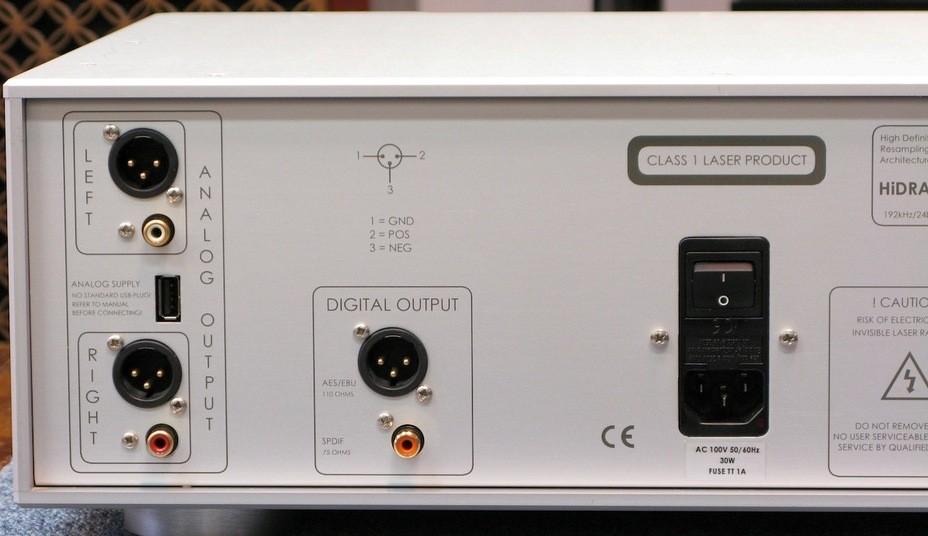

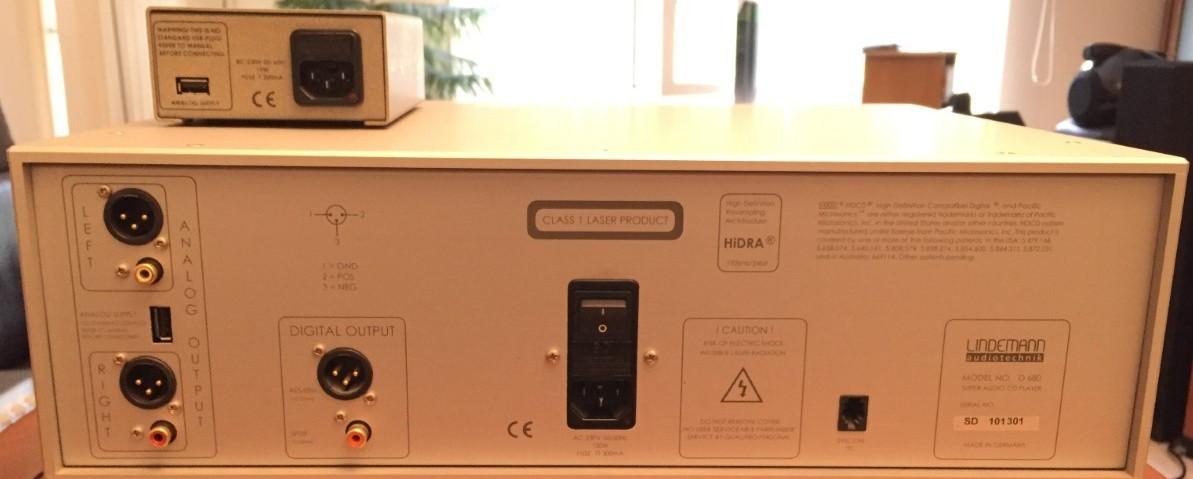

Цифровой выход: коаксиальный SPDIF – 0,5 В/75 Ом; XLR – 2,5 В/110 Ом

THD и шум: CD: -92 дБ; HDCD: -98 дБ; SACD: -101 дБ

Динамический диапазон: CD – 126 дБ; SACD – 135 дБ

Источник питания: 100 В/50-60 Гц

Потребляемая мощность от сети: 24 Вт

Мощность фильтра питания: 15 Вт

Внешние размеры плеера (ШхВхГ): 450x153x 360 мм

Внешние размеры фильтра (ШхВхГ): 114x55x182 мм

Вес плеера: 13 кг

Вес фильтра: 1,7 кг

Описание:

Название Lindemann Audiotechnik не много говорит о аудиотехнике, скорее о солисте группы . Lindemann Audiotechnik была основана в 1993 году и ее первым продуктом стал интегрированный усилитель. Название бренда происходит от его основателя – Норберта Линдеманна.

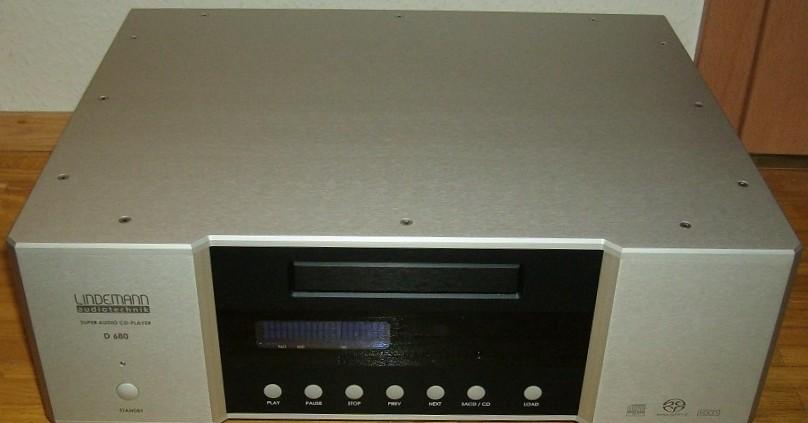

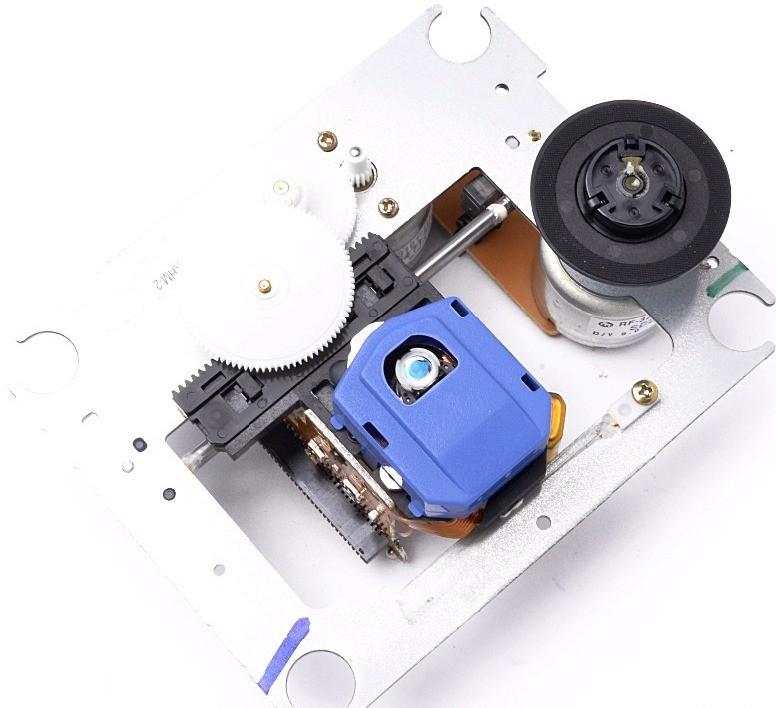

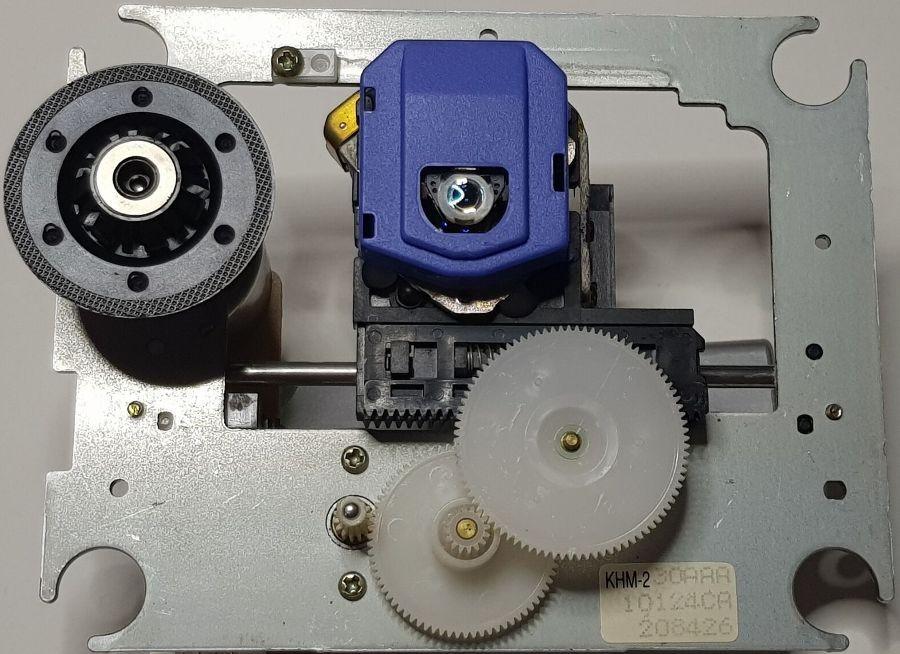

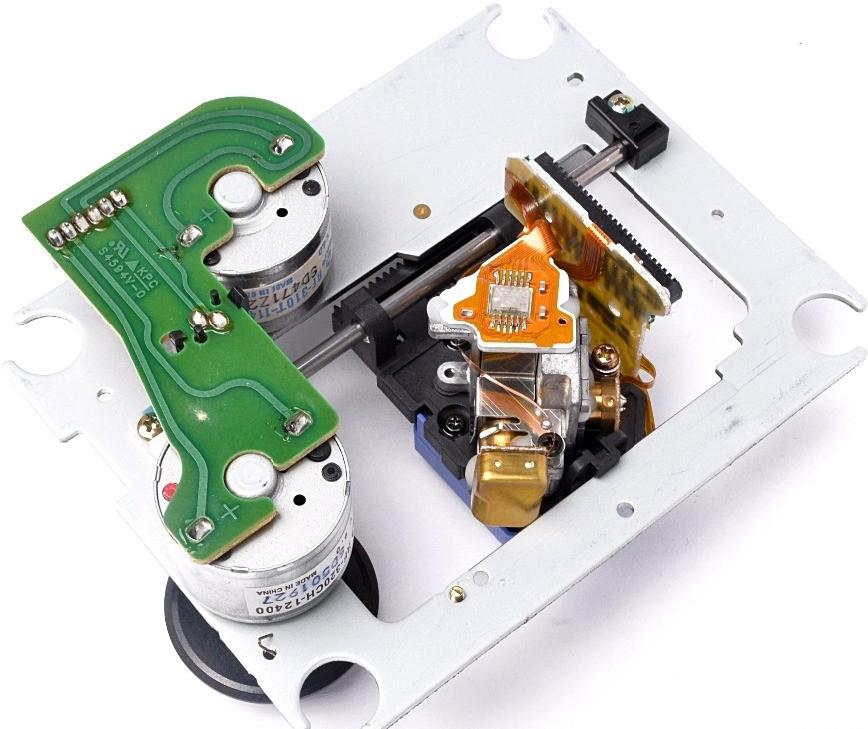

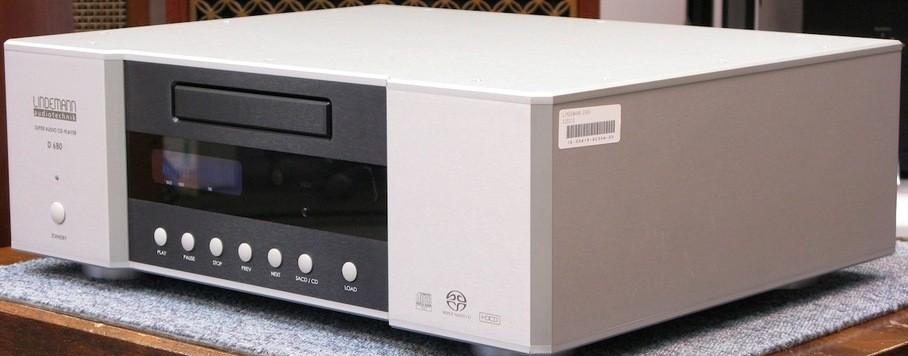

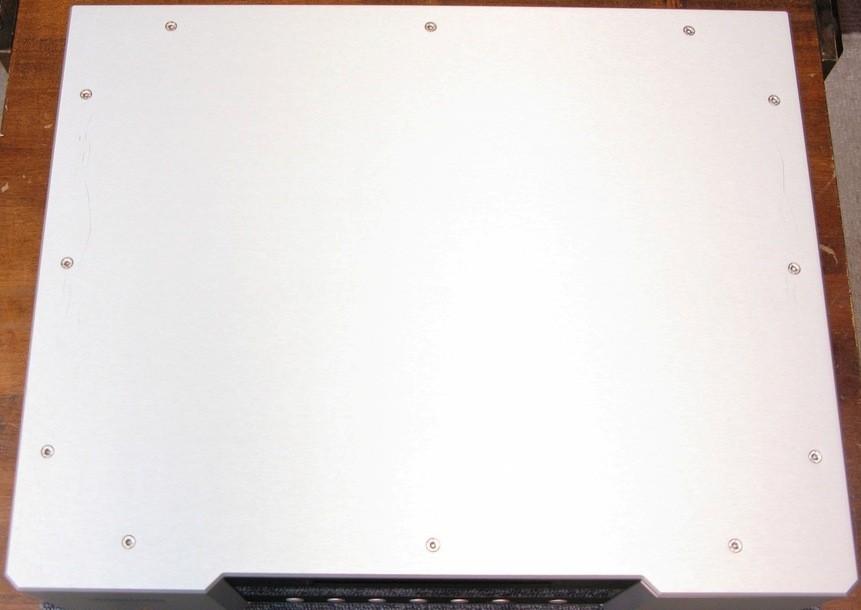

Корпус плеера изготовлен из полированного алюминия толщиной 6 мм. Верхняя крышка изнутри оклеена войлоком и изолирована от остального шасси через уплотнительную ленту. Доска д/у крепится к внутренней стене через резиновый уплотнитель. Транспортный механизм, лучший в линейке Sony OM4A, прикреплен к отдельному вспомогательному шасси из литого алюминия, опирающемуся на полимерные демпфирующие ножки. Сама рама опирается на 2-х слойные демпфирующие ножки из графита (между слоями расположен композитный демпфирующий материал).

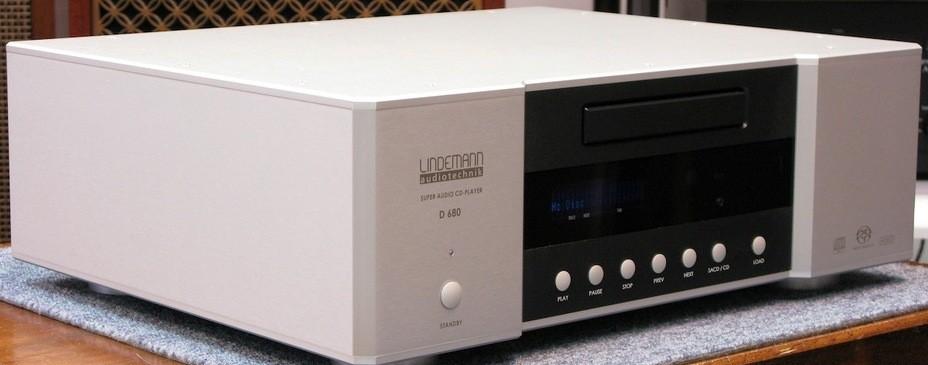

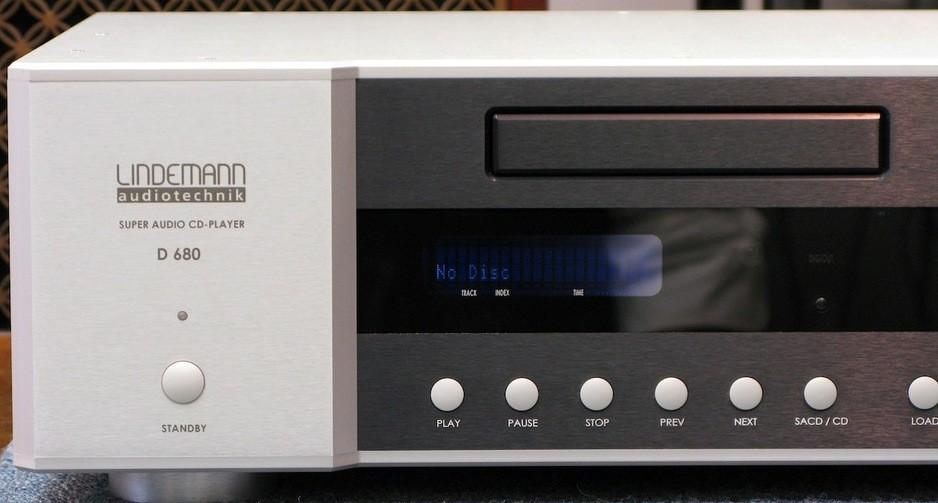

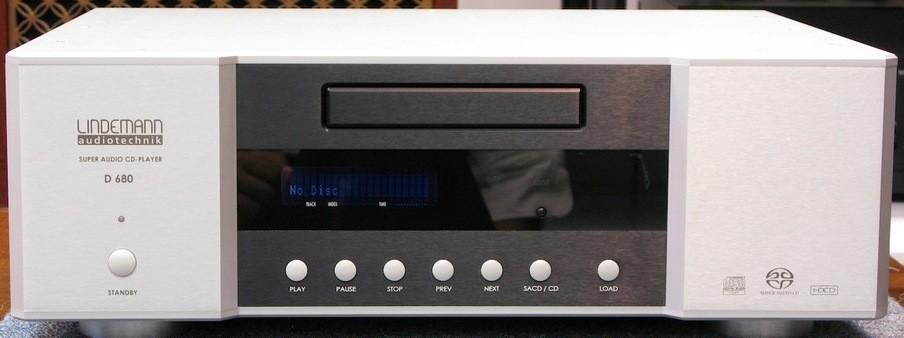

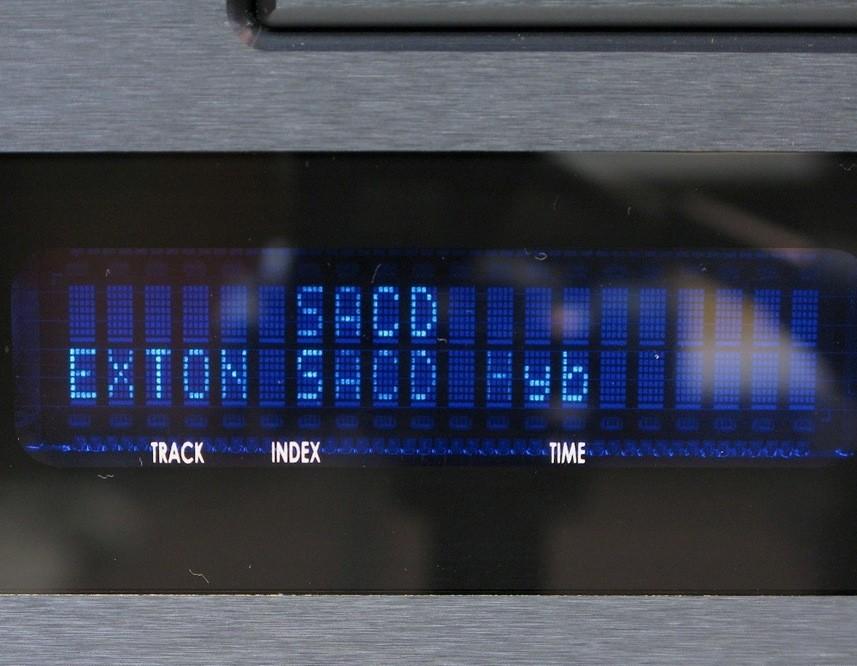

На лицевой панели находится дисплей с синей точечной матрицей:

Электрическая топология следующая: входящие данные (CD / HDCD / SACD) распознаются микроконтроллером перед передачей либо на цифровой фильтр Pacific Microsonics PMD-200 (CD/SACD), либо напрямую (SACD) на ЦАП PCM1738. Данные CD и HDCD передаются из цифрового фильтра в схему повышающей дискретизации AD1896-Analog Devices. Фильтр PDM-200 работает по собственной тактовой схеме (11,3 МГц), а AD1896 и PCM1738 работают по той же схеме тактовой частоты (24 МГц). Обе схемы тактовых импульсов расположены на отдельных платах, отделенных от «материнской платы», и управляются «ведущими часами», которые поддерживают их синхронизацию для минимизации джиттера. Для достижения истинного 20-битного разрешения ошибка синхронизации может составлять максимум 200 пкс. От ЦАПа сигнал передается в токовом режиме. Аналоговый каскад состоит из следующих компонентов: аналоговый фильтр с частотой переключения 50 кГц и крутизной 12 дБ/окт с сопряженным операционным усилителем AD823. В качестве интегратора проигрыватель использует единственную операционную схему AD825. Выходной каскад состоит из «сильноточного» буфера, состоящего из отдельных транзисторов. Сигнал, выходящий из ЦАПа является симметричным и остается таким на всех выходах. Несимметричный сигнал также не суммируется, поэтому теоретически D680 должен работать как сбалансированным, так и несбалансированным.

Кроме того, отдельные каскады на материнской плате снабжены отдельными заземлениями по схеме «заземление звездой». В результате каждый каскад получает шумоподавляющее заземление с низким сопротивлением, что дополнительно снижает паразитные параметры. Для достижения наилучшего звучания рекомендуется использовать качественные фильтры питания, которые помогут раскрыть весь потенциал аналогового тракта D680.

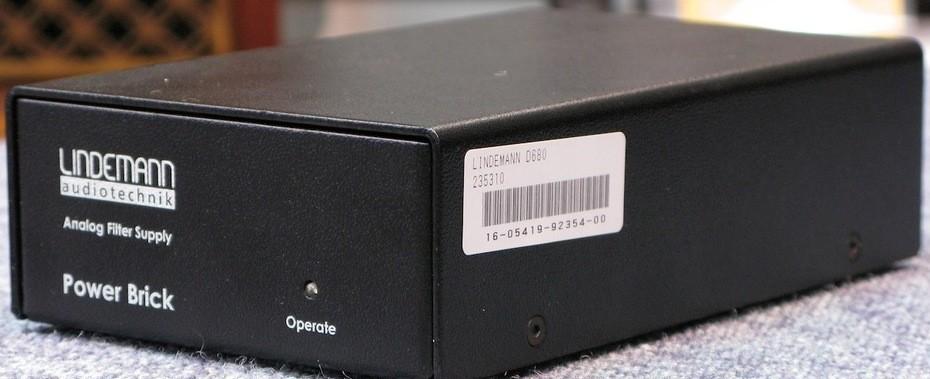

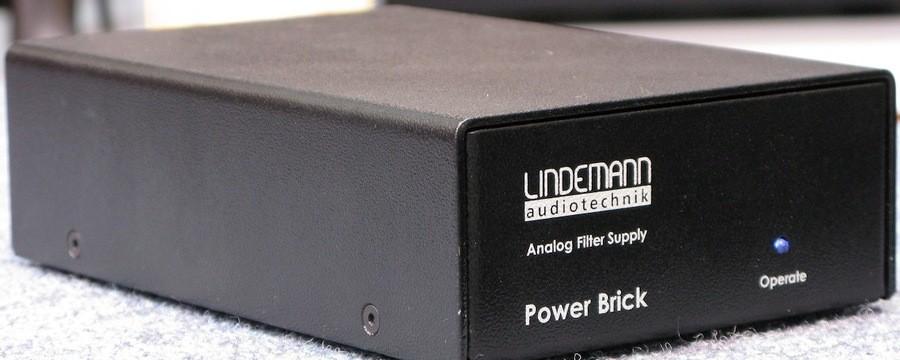

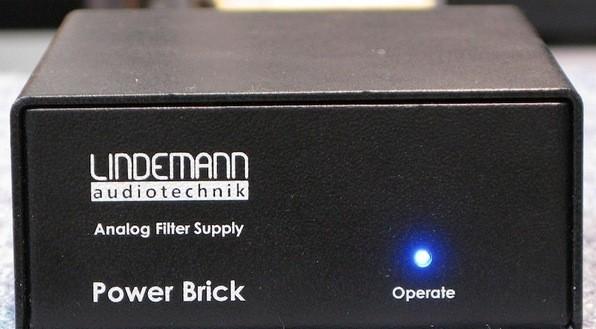

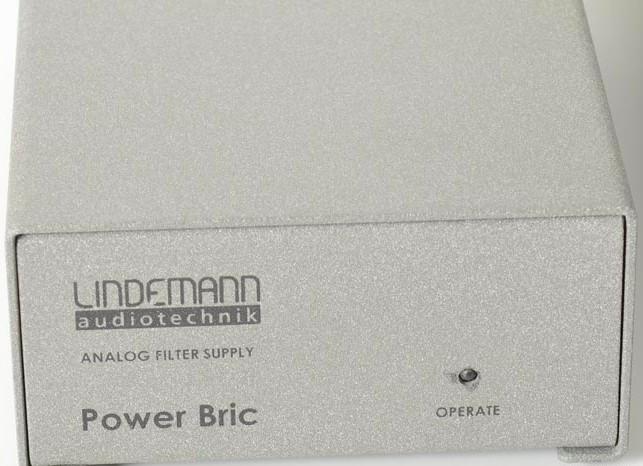

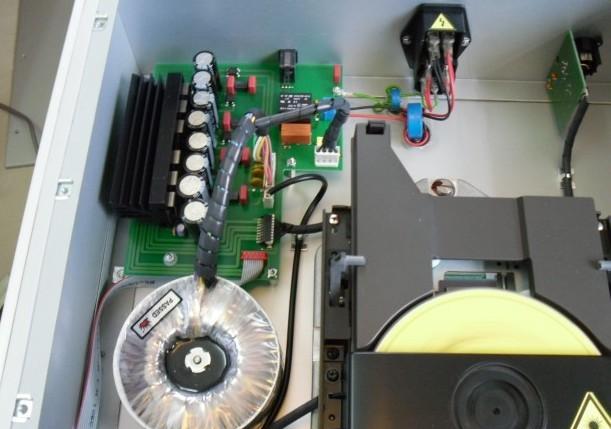

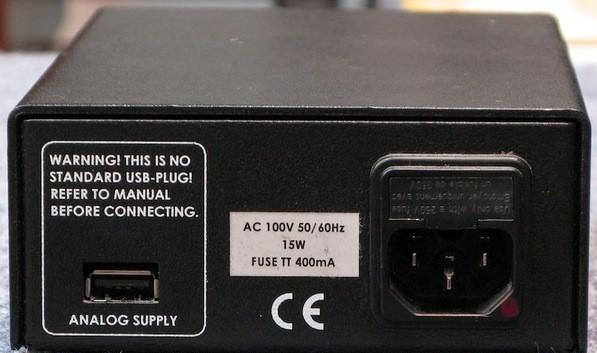

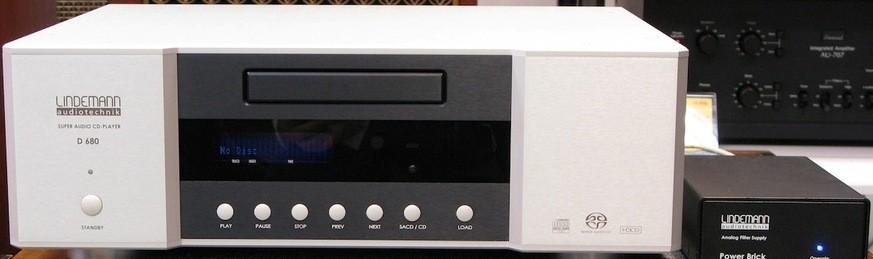

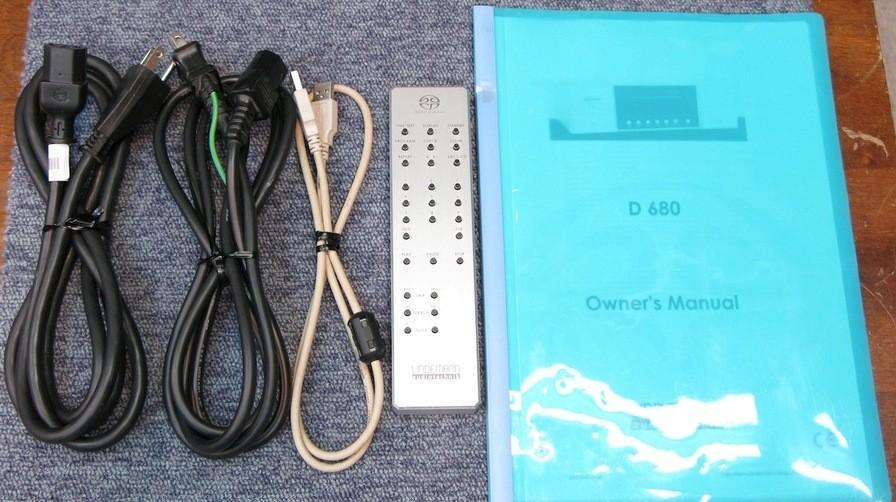

Блок питания разделен на две части. Один расположен в шасси и имеет два отдельных трансформатора и собственный шнур питания. Кроме того, каждое напряжение имеет свои выпрямители и конденсаторы фильтра. Другой источник питания размещен в собственном корпусе Power Brick и также питается отдельным шнуром питания. Power Brick содержит трансформатор, выпрямитель, конденсаторы фильтра и регуляторы, отдельно для аналоговой и цифровой областей. Power Brick подключается к основной системе с помощью USB-кабеля.
