LM2877 — УМЗЧ 2х4Вт

На рисунке показана схема усилителя собранного на ИМС LM2877. Усилитель имеет минимальное кол-во внешних элементов, после сборки в настройке не нуждается.

Основные технические характеристики усилителя на LM2877:

Напряжение питания 6 … 24 В (однополярное) или ±3 … 12 В (двухполярное)
Выходная мощность 4 … 4,5 Вт на канал при напряжении питания 20 В и сопротивлении нагрузки 8 Ом
Выходная мощность 1,5 … 1,9 Вт на канал при напряжении питания 12 В и сопротивлении нагрузки 4 Ом
Выходная мощность 1 Вт на канал при напряжении питания 12 В и сопротивлении нагрузки 8 Ом
КНИ при напряжении питания 20 В, на частоте 1 кГц и выходной мощности 2 Вт не превышает 0,07 %
КНИ при напряжении питания 12 В, на частоте 1 кГц и выходной мощности 1 Вт (4 Ом) не превышает 0,15 %
Частотный диапазон от 20 до 20000 Гц

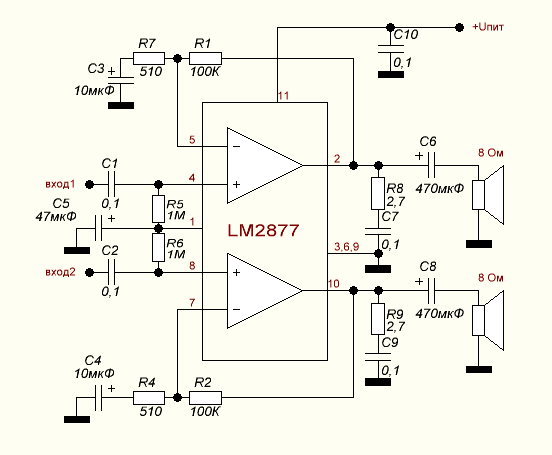

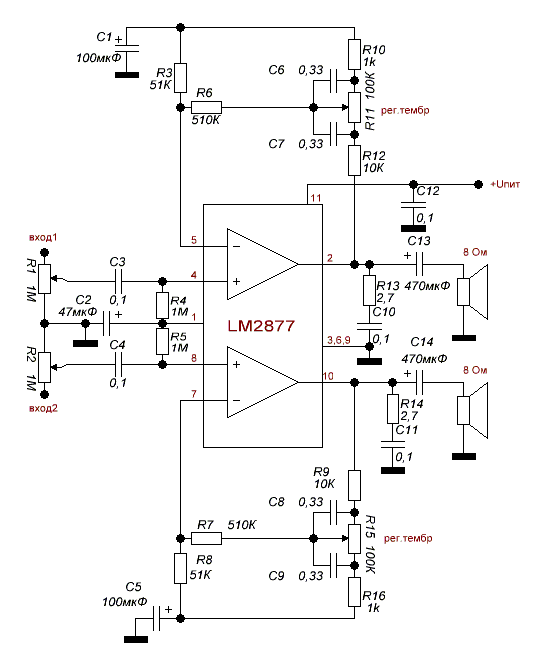

Типовая схема включения

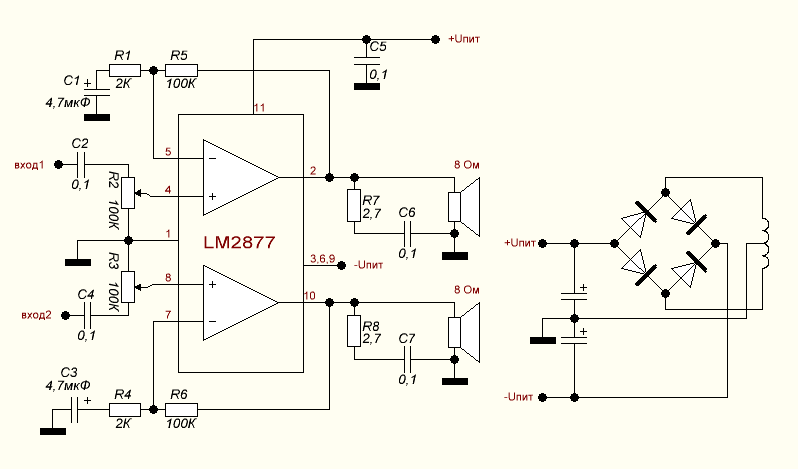

Схема подключения при двух полярном питании
