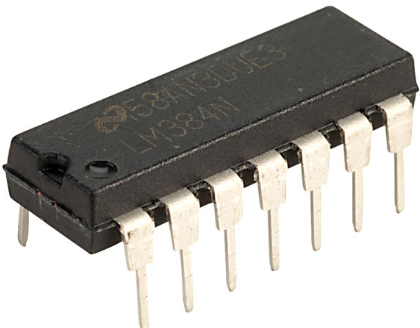

LM384 — УМЗЧ 5 Вт

LM384 — усилитель мощности звуковой частоты с выходной мощностью до 5 Вт с фиксированным коэффициентом усиления в 35 дБ. усилитель имеет широкий диапазон питающего напряжения от 12 до 26 В. Максимальный ток потребления не более 1,3 А. Входное сопротивлении 150 кОм.

Усилитель на ИМС LM384 обладает низким коэффициентом нелинейных искажений, не более 0,25 % при выходной мощности 4 Вт. Для отвода тепла можно использовать теплоотвод показанный на рисунке (припаян к выводам 3,4,5,10,11,12) или использовать фольгированную поверхность печатной платы.
