LM4701 УМЗЧ 30 Вт

ИМС LM4701 представляет собой одноканальный усилитель мощности звуковой частоты с максимальной выходной мощностью 30 Вт при сопротивлении нагрузки 8 Ом при КНИ не более 0,1 %. Микросхема имеет функции STANDBY и MUTE управлять которыми можно при помощи сигнала TTL.

В микросхеме имеется защита от перенапряжения и перегрузок, тепловая защита.

Основные параметры усилителя на ИМС LM4701:

Минимальное напряжение питания ± 10 В
Максимальное напряжение питания ± 32 В
Рекомендуемое напряжение питания ± 28 В
КНИ при выходной мощности 30 Вт на нагрузке 8 Ом и напряжении питания ± 28 В не более 0,08 %
Отношение сигнал / шум 98 дБ
Ток потребления в режиме STANDBY не более 2,1 мА

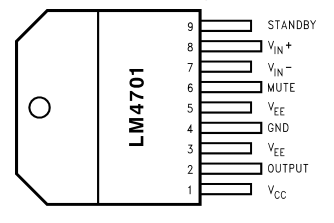

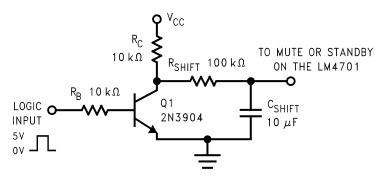

Схема активации режимов STANDBY и MUTE (выводы ИМС 9 и 6)
