LM4910 — стерео усилитель для наушников

LM4910 (National Semiconductors) — интегрированный стерео усилитель, в основном, предназначена для стерео наушников. Напряжение питания 3,3 В, выходная мощность может достигать 0.35 Вт на 32 ом нагрузке. LM4910 имеет очень низкий уровень искажений (менее 1%) и ток потребления во всемя спящего режима менее 1мкА.

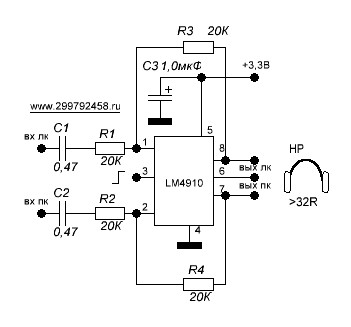

C1 и C2 входные разделительные конденсаторы для левого и правого каналов. R1 и R2 входные сопротивления. R3 резистор обратной связи для левого канала, а R4 резистор обратной связи для правого канала. C3 конденсатор фильтра питания.

Примечания.

• Схемы может быть питаться от напряжения от 2,2В до 5В постоянного тока.
• Нагрузка  32 ом.
• Абсолютное максимальное напряжение питания 6В.
