Производитель: Япония, выпускались с 1984 года.
Характеристики:
3-х полосная акустическая система с фазоинвертором
Диапазон частот: 30 – 20000 Гц
Чувствительность: 90 дБ/2,83 В/м
Сопротивление: 6 Ом
Максимальная мощность: 160 Вт
Используемые громкоговорители:
НЧ: Ø300 мм, плоский
СЧ: Ø55 мм, плоский
ВЧ: Ø20 мм, купольный
Частоты разделения фильтра: 630 Гц и 4000 Гц
Внешние размеры (ВхШхГ): 680х410х395 мм
Масса одной АС: 30 кг
Описание

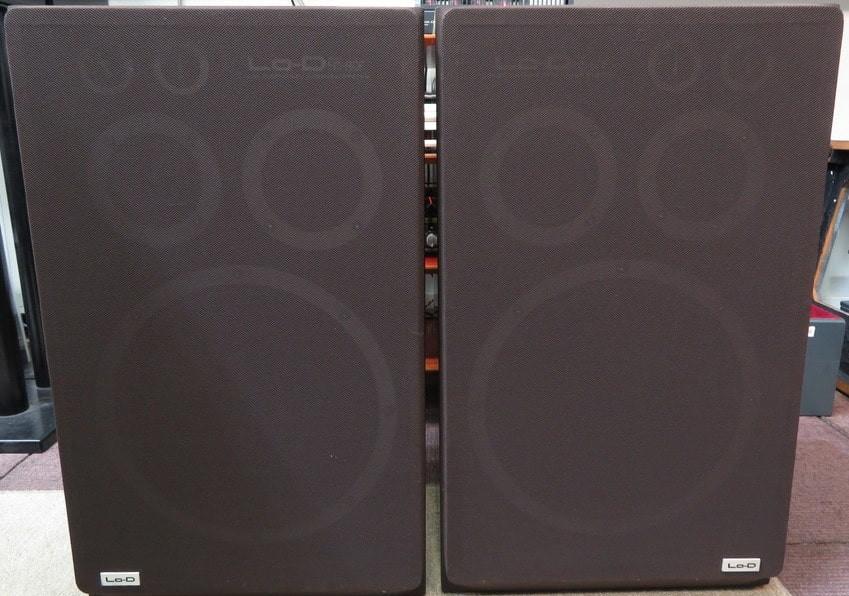

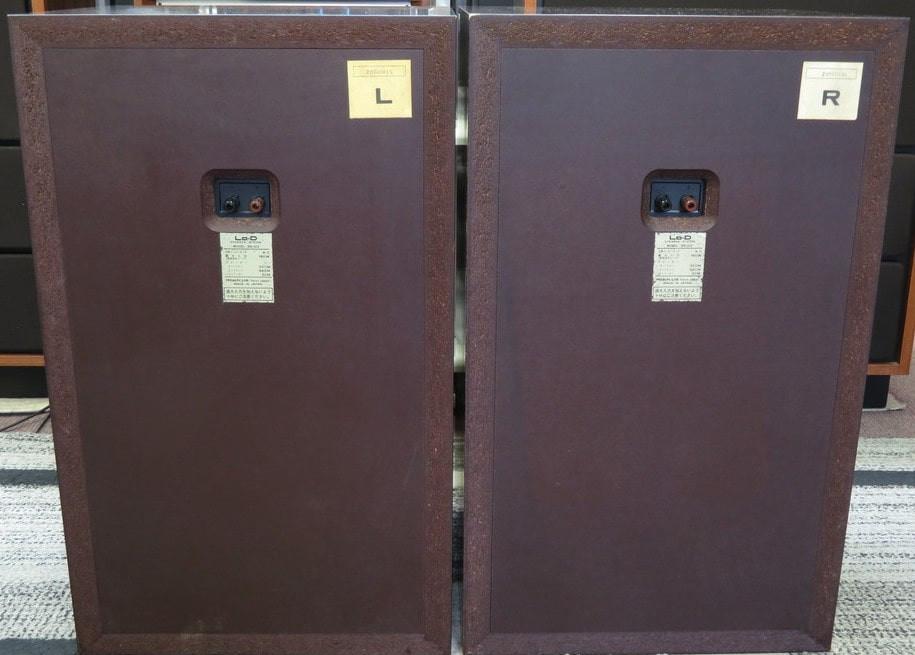

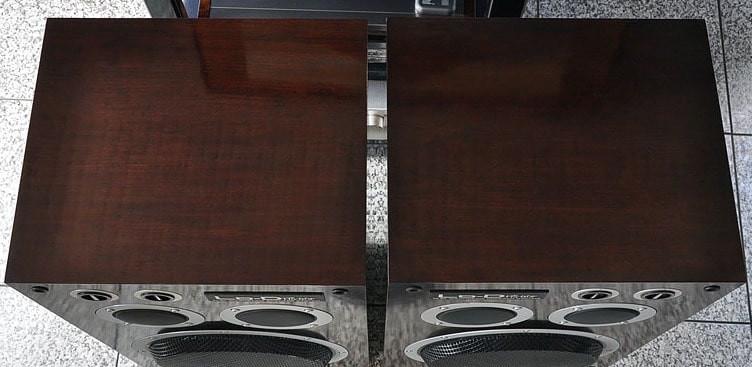

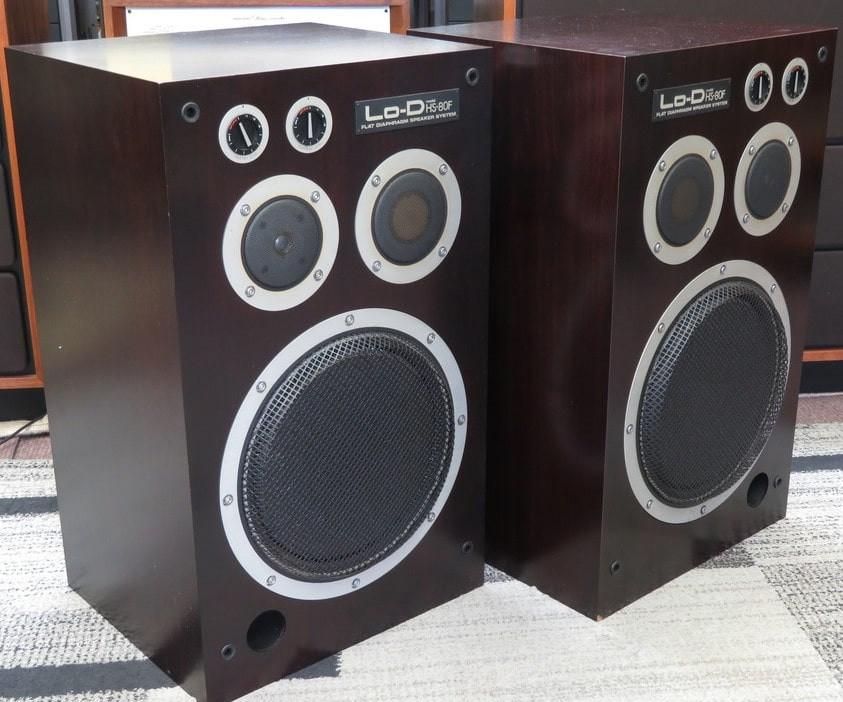

Корпус акустической системы Lo-D HS-80F изготовлен из толстых плит ДСП с внутренним объемом 65 л. Внешне фанерован натуральным шпоном, за исключением задней стенки – она окрашена. Лицевая панель закрывается съемным грилем с тканью. АС поставлялись в зеркальном расположении динамиков.

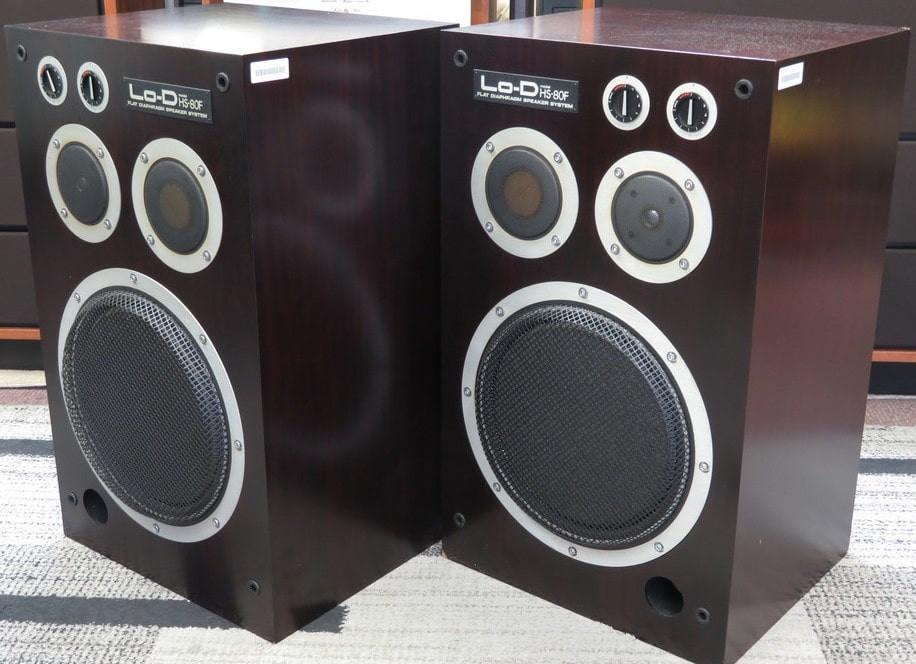

Динамики ВЧ и СЧ расположены в одну линию над НЧ. В самом верху установлены регуляторы средних и высоких частот, с шильдиком АС. Внизу, под НЧ находится выход фазоинвертора. Спереди динамики защищены металлическими сетками. СЧ сзади закрыт кожухом.

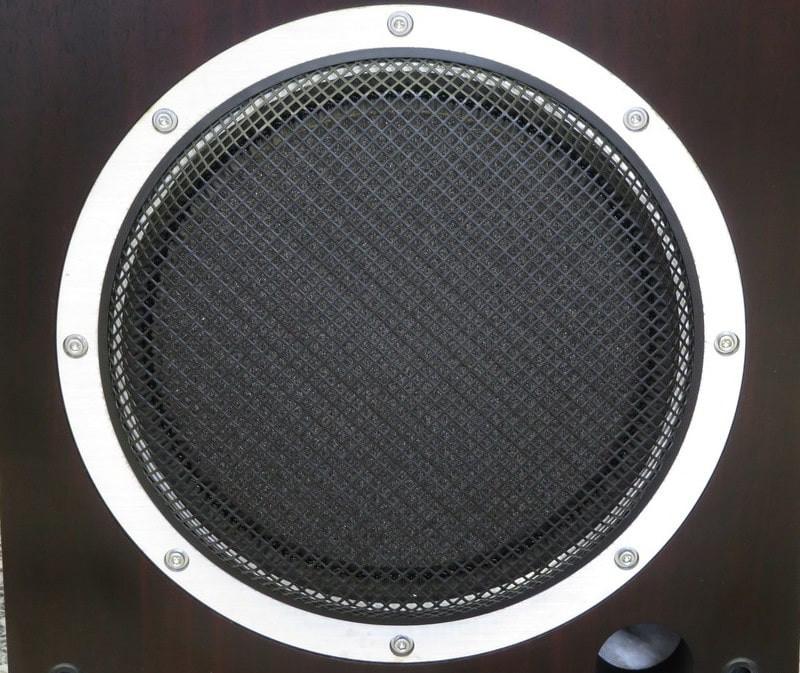

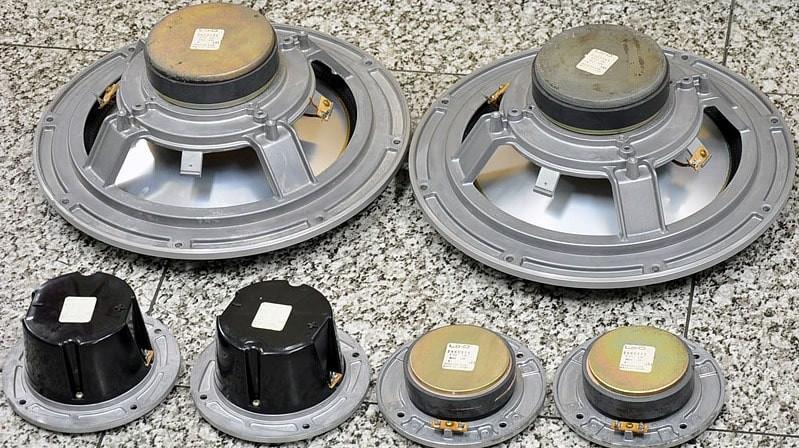

Низкочастотный динамик диаметром 300 мм имеет плоскую диафрагму из вспененной смолы, которая сзади крепится к звуковой катушки через алюминиевый конус. Магнит кольцевой, ферритовый.

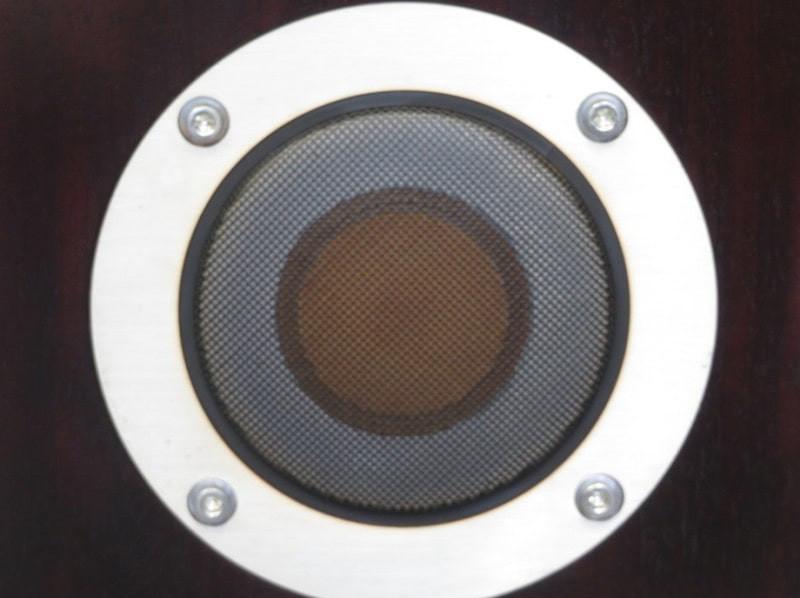

Среднечастотный динамик диаметром 55 мм так же плоский, с сотовой конструкцией из алюминия.

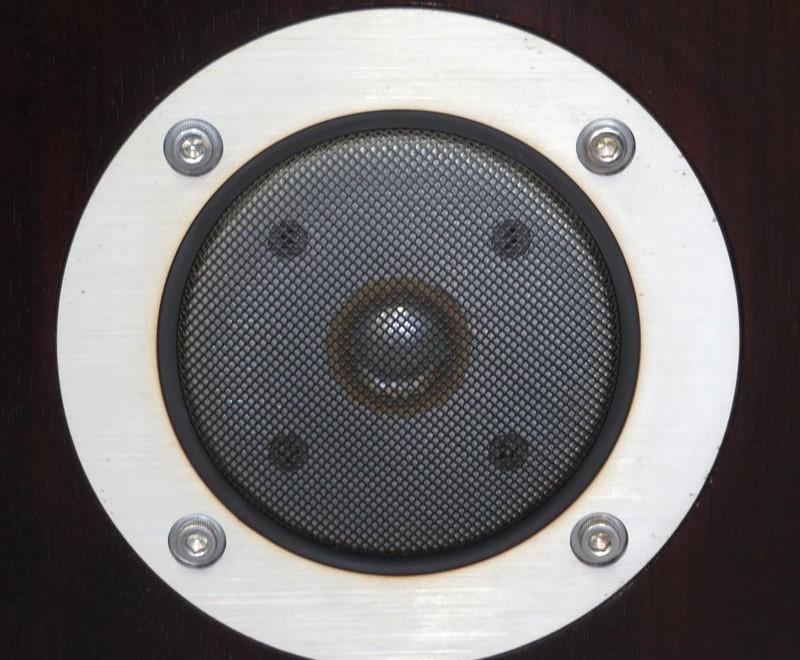

Высокочастотный громкоговоритель имеет купольный излучатель диаметром 20 мм. Воздушный зазор заполнен магнитной жидкостью.

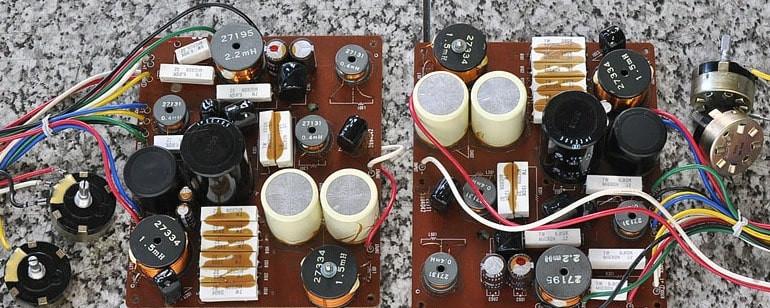

Электрический фильтр изготовлен на плате из текстолита. На нем можно увидеть электролитические конденсаторы и катушки индуктивности на феррите. Внутренняя проводка выполнена проводом из бескислородной меди.

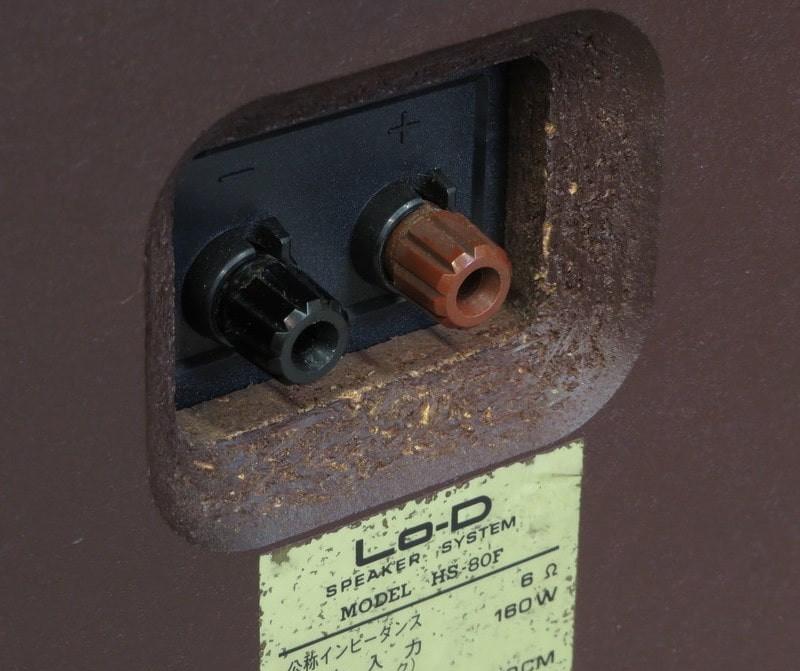

Клеммная колодка находится на задней стенке, в вырезанном углублении. Всего 1 пара винтовых клемм.
