Центровка магнитной системы громкоговорителя: пошаговая инструкция

Качество звучания акустической системы напрямую зависит от точности сборки её компонентов. Если говорить о классическом исполнении магнитной цепи громкоговорителя, то она состоит из керна, верхнего и нижнего фланцев и самого магнита. Для того чтобы центрировать все узлы и обеспечить идеальный звук, нужно произвести практически полную разборку. Этот процесс требует ювелирной точности, так как малейшее смещение может привести к задеванию катушки за магнит.

Перед началом работ убедитесь, что вы подготовили все необходимые инструменты. Если вы сталкиваетесь с проблемами в корпусе, например, с расслоением, полезно ознакомиться с материалом о том, как устранить вздутия на фанере, чтобы комплексно подойти к ремонту акустики.

Необходимые материалы и подготовка деталей

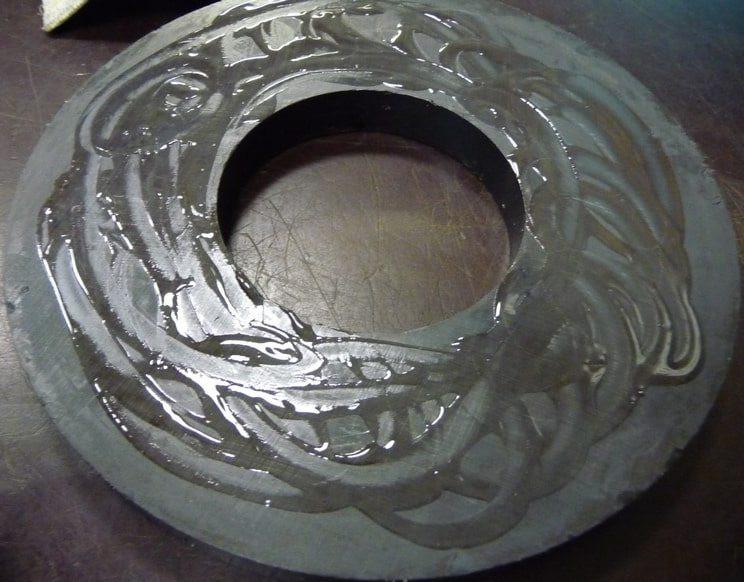

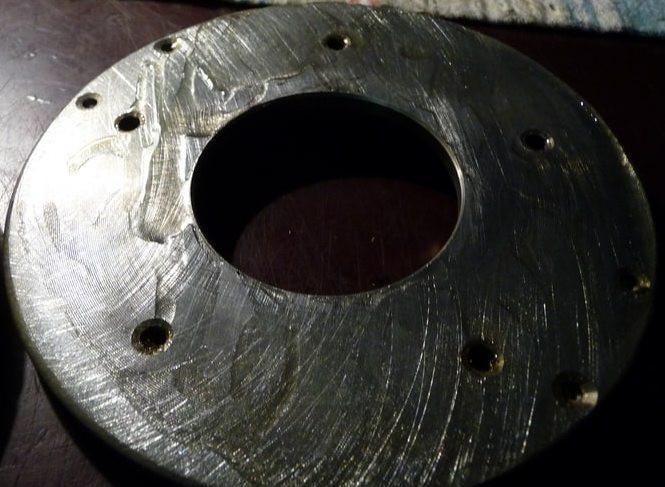

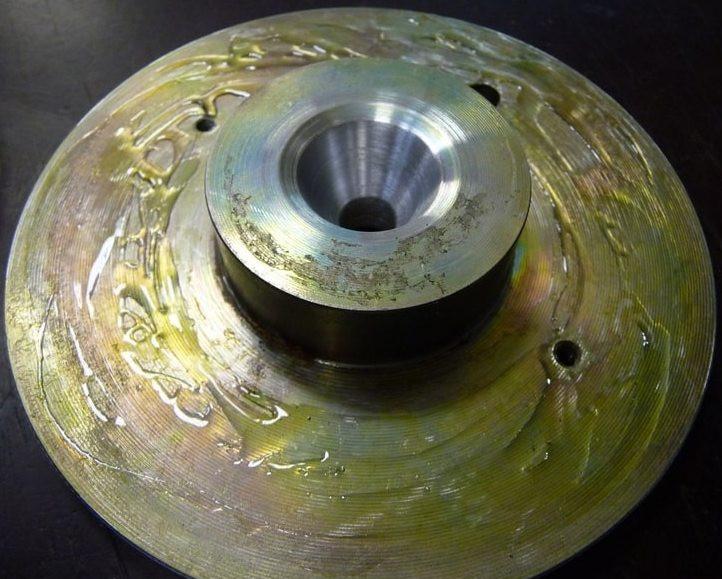

После разборки необходимо тщательно подготовить все элементы. Очищаем все детали от мусора, старого клея и следов коррозии. Важно использовать качественное обезжиривающее средство, так как жир или пыль могут нарушить адгезию клея. Для склеивания магнитной цепи лучше всего подходит специальный клей БФ-4, которым смазываем все примыкающие поверхности. Этот клей обеспечивает прочное соединение и устойчив к вибрациям.

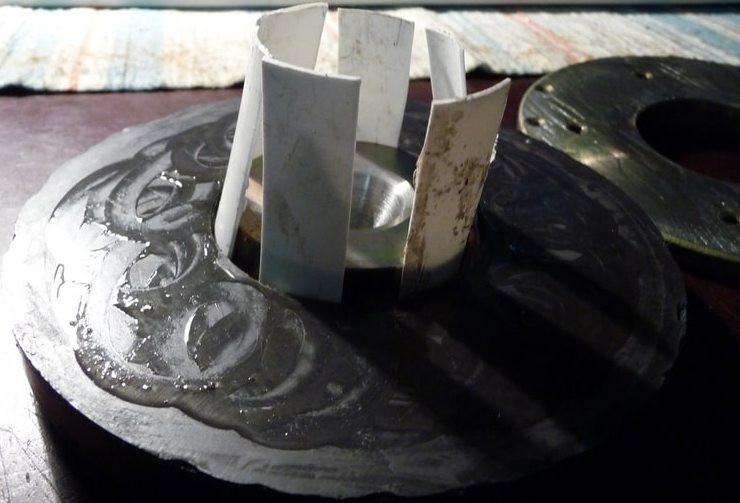

Так как магнит намагничен, просто так центрировать его не получится — он будет притягиваться к металлическим инструментам. Для получения равномерного магнитного зазора, который критически важен для линейности АЧХ, нужно изготовить центрирующее кольцо из пластмассы (например, из текстолита или плотного пластика). Толщина этого кольца должна быть в точности идентична толщине требуемого зазора. Для более точной центровки можно добавить различные вставки или шайбы.

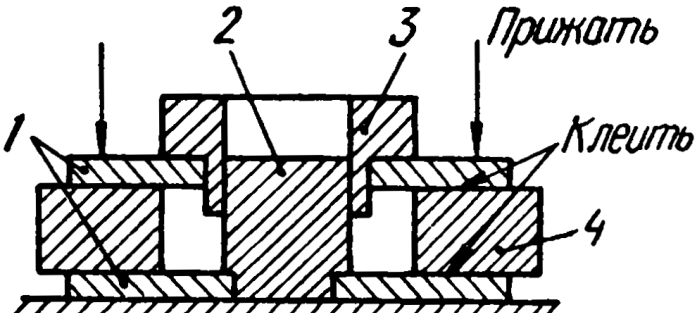

Процесс изготовления и установки центрирующего кольца

Изготовление кольца — самый ответственный этап. Неточность в 0,1 мм может привести к искажениям. Ниже представлены этапы работы и визуальные примеры использования различных методов центровки.

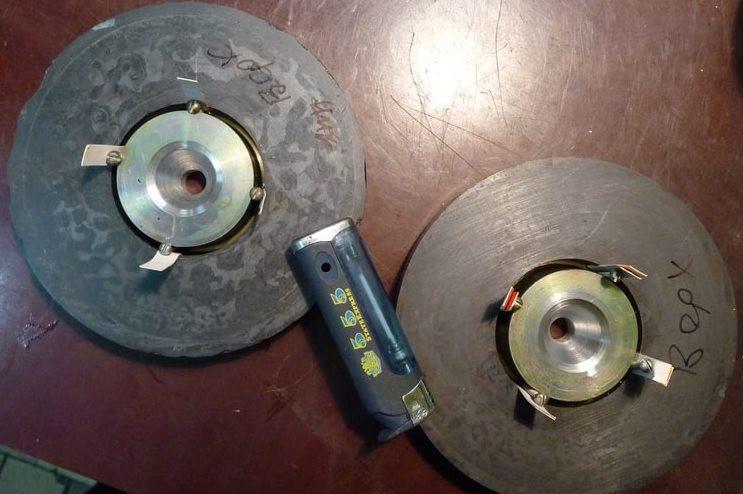

Альтернативные методы центровки

Помимо классического пластикового кольца, опытные мастера используют медную жилу. Это позволяет не только отцентрировать магнит, но и частично решить вопросы с механической стабильностью катушки. Применение медной жилы для центрирования магнитного зазора — это проверенный временем метод, который часто применяется при ремонте высокочастотных динамиков.

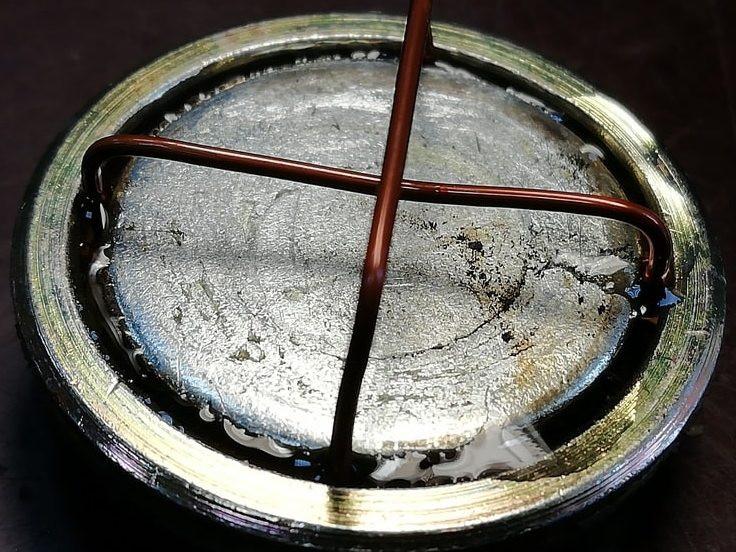

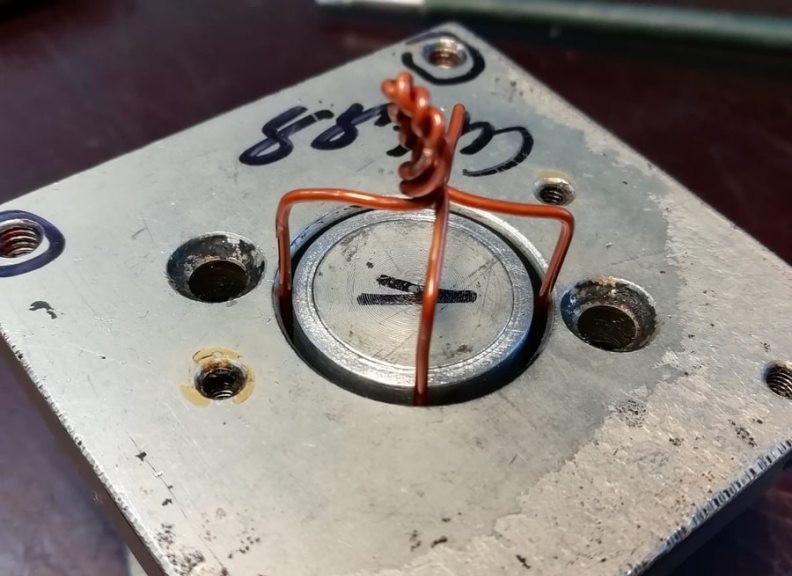

Применение медной жилы для центрирования магнитного зазора:

Например, центровка медной жилой неодимового магнита в высокочастотном громкоговорителе требует особой аккуратности, так как такие динамики очень чувствительны к механическим повреждениям подвеса и центрирующей шайбы. Если у вас возникла необходимость замены этого элемента, рекомендуем прочитать статью о замене центрирующей шайбы.

Склеивание и полимеризация

После установки центрирующих элементов и нанесения клея, склеивание производится путем плотного прижатия деталей друг к другу. Используйте струбцины, но следите, чтобы давление было равномерным и не повредило хрупкие детали магнитопровода. Для лучшего эффекта и достижения максимальной прочности шва, магнитную цепь помещают в сушильный шкаф при температуре 130-150 °С в течение нескольких часов. Это ускоряет процесс отверждения клея БФ-4.

Если у вас нет возможности использовать термическую обработку, можно сушить конструкцию на открытом воздухе. При этом время сушки (от 24 ч до нескольких суток) зависит от площади склеиваемых поверхностей и влажности в помещении. Не спешите с окончательной сборкой динамика — дайте клею набрать полную прочность.

Следуя этим рекомендациям, вы сможете восстановить идеальную геометрию магнитной цепи, что положительно скажется на качестве звука вашей акустической системы. Фото прислал Meshin.
