Маломощный УМЗЧ на PT2305

ИМС PT2305 фирмы Princeton Technology Согр. представляет собой двухканальный УНЧ с регулятором громкости. Регулирование громкости осуществляется подачей постоянного напряжения на вывод 10 микросхемы, регулировка громкости имеет 31 ступени регулирования. ИМС PT2305 снабжена режимом энергосбережения, для перевода усилителя в режим энергосбережения необходимо подать напряжение питания на вывод 7 микросхемы. Для перевода усилителя в режим mute необходимо подать напряжение питания на вывод 8 микросхемы.

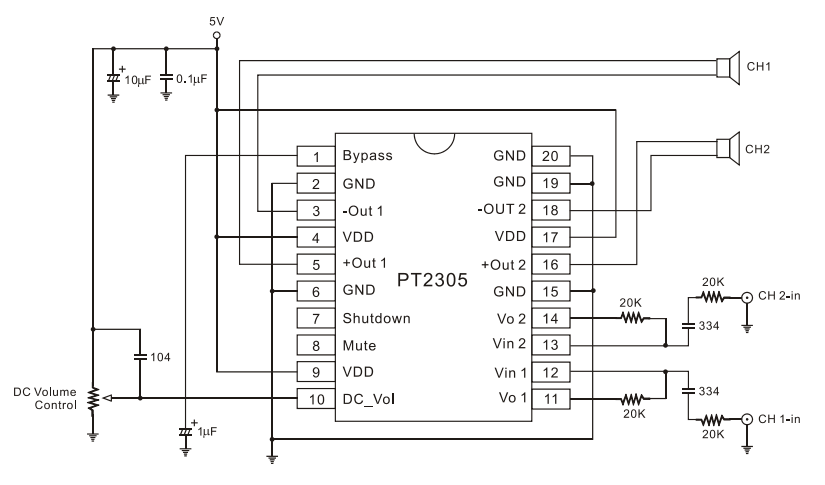

Основные параметры усилителя на PT2305:

• Напряжение питания от 2,7 В до 6 В
• Номинальное напряжение питания 5 В
• Ток покоя не превышает 15 мА
• В энергосберегающем режиме ток потребления ИМС не превышает 0,7 мА
• Выходная мощность на нагрузке 3 Ом при КНИ 1%  …. 2×2,2 Вт
• Выходная мощность на нагрузке 4 Ом при КНИ 1% ….  2×2,0 Вт
• Выходная мощность на нагрузке 4 Ом при КНИ 10% …. 2×2,5 Вт
• Выходная мощность на нагрузке 8 Ом при КНИ 1% …. 2×1,1 Вт
• Выходная мощность на нагрузке 8 Ом при КНИ 10% …. 2×1,5 Вт
• Разделение каналов  93 dB.
