Маломощный усилитель на ОУ и 2-х транзисторах

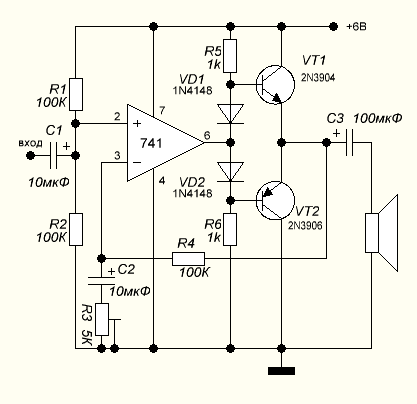

Если необходим простой маломощный усилитель, то можно использовать схему показанную на рисунке. Усилитель содержит один ОУ 741 (или аналогичный), два транзистора 2N3904 и 2N3906, два диода 1N4148, несколько резисторов и конденсаторов. Такой усилитель может обеспечить выходную мощность несколько сотен милливатт.

Усилитель достаточно простой в сборке, содержит минимальный недорогих набор элементов. Прост в настройке, которая сводится к регулировке коэффициента усиления при помощи подстроечного резистора R3.
