Малошумящий регулятор тембра на C945: схема и настройка

Использование интегральных микросхем часто ограничивает творческий потенциал аудиофила, стремящегося к «аналоговому» звуку. С технической точки зрения, собрать качественный регулятор тембра на ОУ не всегда представляется возможным без потери качества сигнала или усложнения схемы. В отличие от готовых решений, регуляторы тембра на дискретных элементах, в частности на малошумящих транзисторах C945, обеспечивают превосходную прозрачность звучания и низкий уровень шумов. Эта классическая схема позволяет получить насыщенный звук без цифровых артефактов. Для тех, кто ищет альтернативные решения, рекомендуем посмотреть малошумящий регулятор тембра на 5-и транзисторах.

Принципиальная схема регулятора (правый канал)

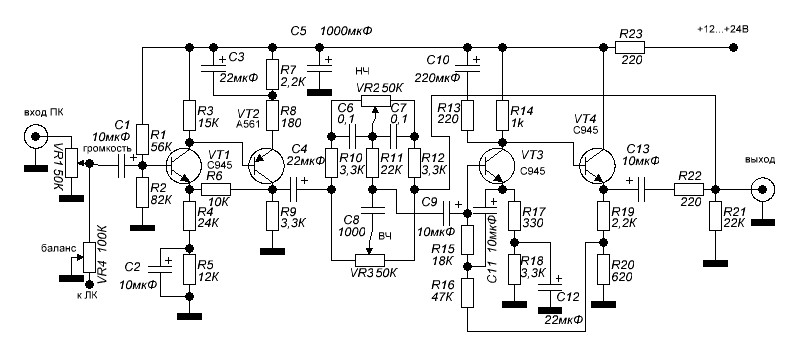

На рисунке №1 представлена полная принципиальная схема регулятора тембра, реализованная на четырех транзисторах. Данная топология является классической для дискретных усилителей низкой частоты и отличается высокой надежностью.

Основные характеристики данной схемы:

• Диапазон питания: стабильная работа обеспечивается при напряжении от 12 до 24В постоянного тока.
• Функционал: помимо классической регулировки высоких (ВЧ) и низких (НЧ) частот, схема позволяет управлять общей громкостью и балансом каналов (Left/Right).
• Элементная база: использование транзисторов C945 позволяет минимизировать собственные шумы усилителя.

Для более глубокого понимания работы каскадов усиления и фильтрации рекомендуется ознакомиться с материалом о , а также изучить принципы построения .

Упрощенная версия на трех транзисторах

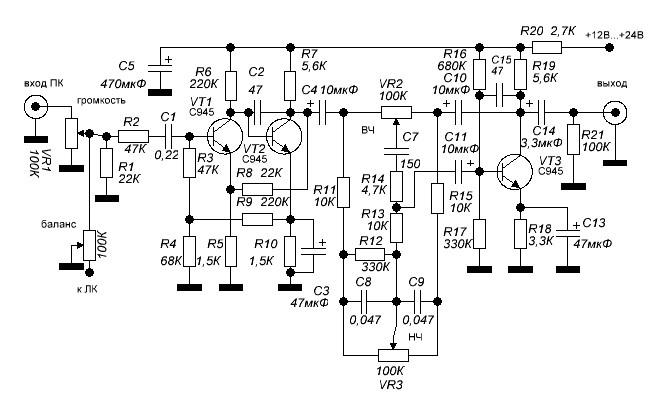

Для проектов, где критична минимизация количества компонентов, существует модификация данной схемы. На рисунке №2 показан вариант регулятора, выполненный на трех транзисторах C945. Несмотря на упрощение топологии, схема сохраняет способность эффективно управлять тембром и громкостью сигнала.

Подбор компонентов и замена транзисторов

Одной из сильных сторон данной схемы является доступность применяемых полупроводниковых приборов. Транзисторы серии C945 (NPN) являются одними из самых распространенных маломощных транзисторов в мире, что гарантирует их доступность и низкую стоимость.

При необходимости замены или при отсутствии оригиналов Sanken C945, допустимо использование следующих аналогов с похожими электрическими характеристиками (h21E, Uceo, Ptot):

• Японские аналоги: C828 (PNP, для комплементарных каскадов), C1815 (NPN), C458.
• Отечественные аналоги: КТ3102Е, КТ315Б. При использовании отечественных транзисторов рекомендуется внимательно отнестись к отбору по коэффициенту передачи тока, так как разброс параметров у старых партий может быть значительным.

Правильный подбор резисторов и конденсаторов в обвязке транзисторов позволит точно настроить частоты среза и глубину регулировки тембра. Для тех, кто планирует собирать подобные устройства регулярно, полезно будет прочитать статью о для подключения к такому предусилителю. Также может быть интересен четырех канальный стерео коммутатор для управления источниками сигнала.

Источник схемы: http://www.eleccircuit.com/low-noise-tone-control-circuit-using-c945/
