Малошумящий усилитель для слуховых аппаратов на К548УН2

Малошумящий усилитель звуковой частоты с низким напряжением питания для слуховых аппаратов с максимальным уровнем акустического давления до 115дБ и акустическим усилением до 55дБ.

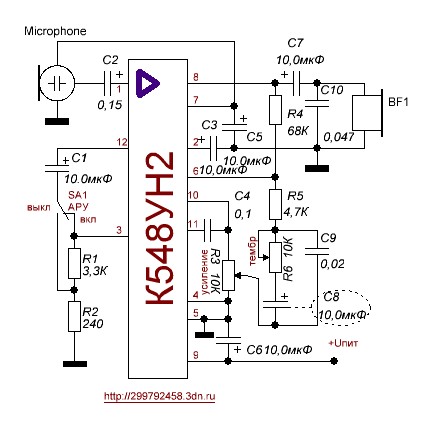

Предложенный слуховой аппарат на микросхеме К548УН2 обладает следующими техническими характеристиками:

• Номинальное напряжение питания 1,2В
• Ток потребления не более 450мкА
• Коэффициент усиления 2000
• Верхняя граничная частота усиления до 8кГц
• Коэффициент гармоник 7%
• Входное сопротивление 24кОм
• Максимальное выходное напряжение 0,25В
• Максимальное напряжение питания до 2В
• Сопротивление нагрузки не менее 1000 Ом

Микросхема К548УН2 состоит из малошумящего предварительного усилителя, выходного усилителя мощности и цепи АРУ с глубиной регулировки 14…16дБ. Так же предусмотрено отключение регулировки тембра.

Литература: 180 аналоговых микросхем (справочник) Ю.А. Мячин 1993г.
