MAX9716, MAX9717 — миниатюрные усилители 1,4Вт (моно)

Микросхемы MAX9716/MAX9717 специально разработанные для малогабаритной переносной аппаратуры имеют выходную мощность 1,4Вт (4 Ом) при напряжении питания от 2.7 до 5.5 В. В ИМС имеется дежурный режим ток потребления при котором не более 10 нА.

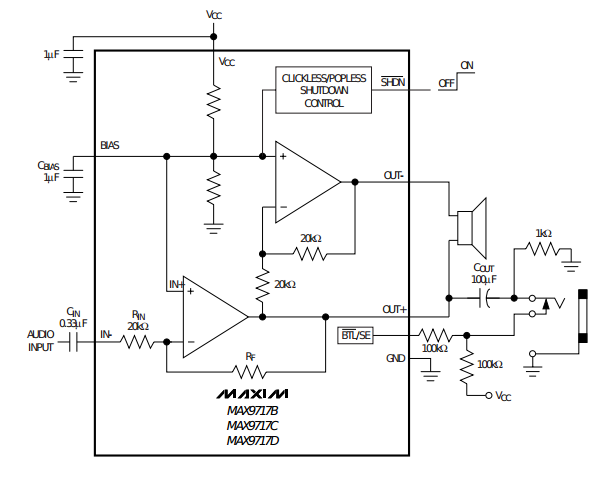

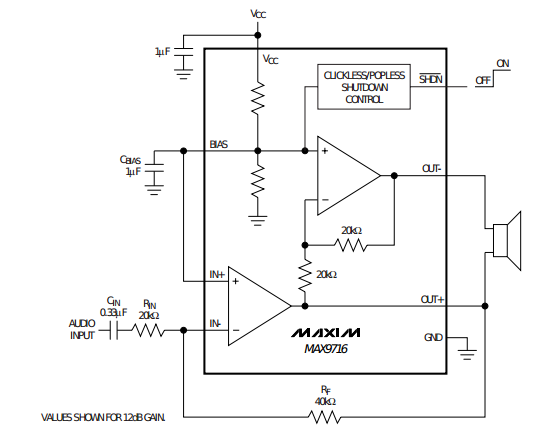

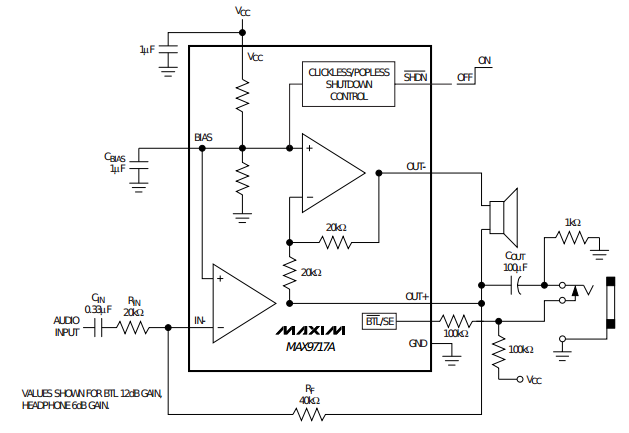

Микросхемы MAX9717B/C/D имеют установленный внутренними элементами коэффициент усиления, а в микросхемах MAX9716/MAX9717A коэффициент усиления можно задать внешними элементами.

Коэффициент усиления:

• MAX9717B — 6дБ
• MAX9717C — 9дБ
• MAX9717D — 12дБ

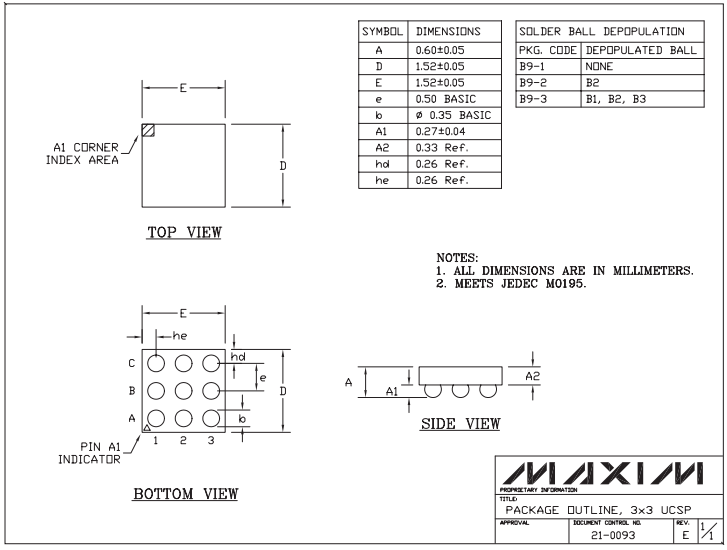

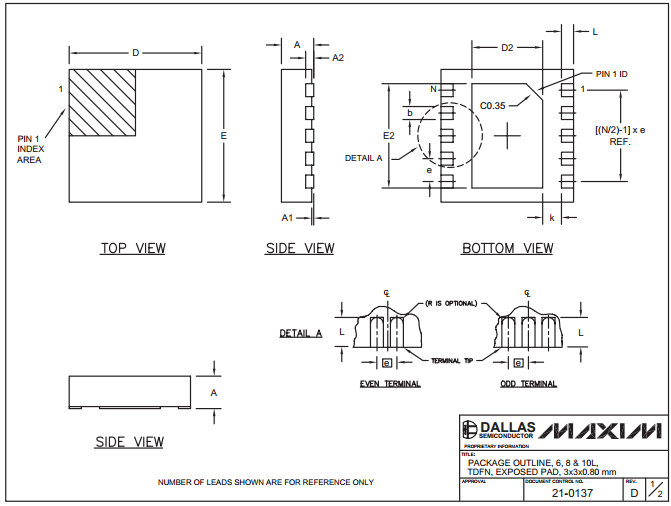

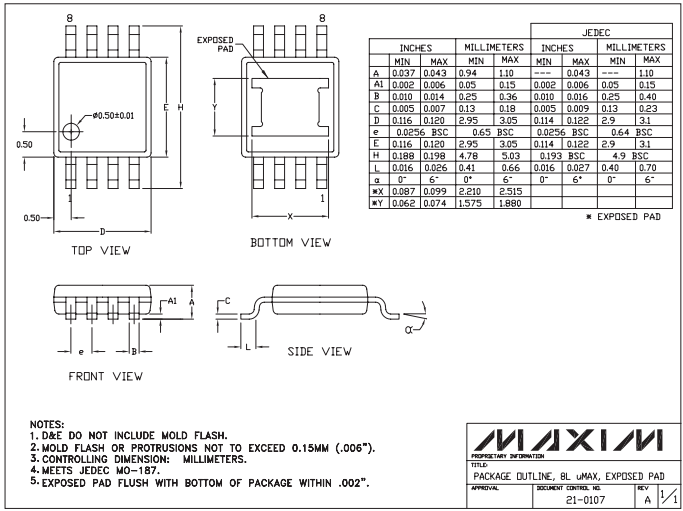

ИМС MAX9716 выпускается в корпусе UCSP с 9-ю контактами, в TDFN (8 выводов 3×3 мм) и в корпусе µMAX (8 выводов). MAX9717 выпускается в корпусе UCSP с 9 контактами , 8 выводном TDFN и 8 выводном µMAX корпусах.

MAX9716-MAX9717.pdf
