Микрофонный усилитель для звуковой карты

Данный микрофонный усилитель подключается к звуковой карте ПК, он работает с двумя монофоническими микрофонами.

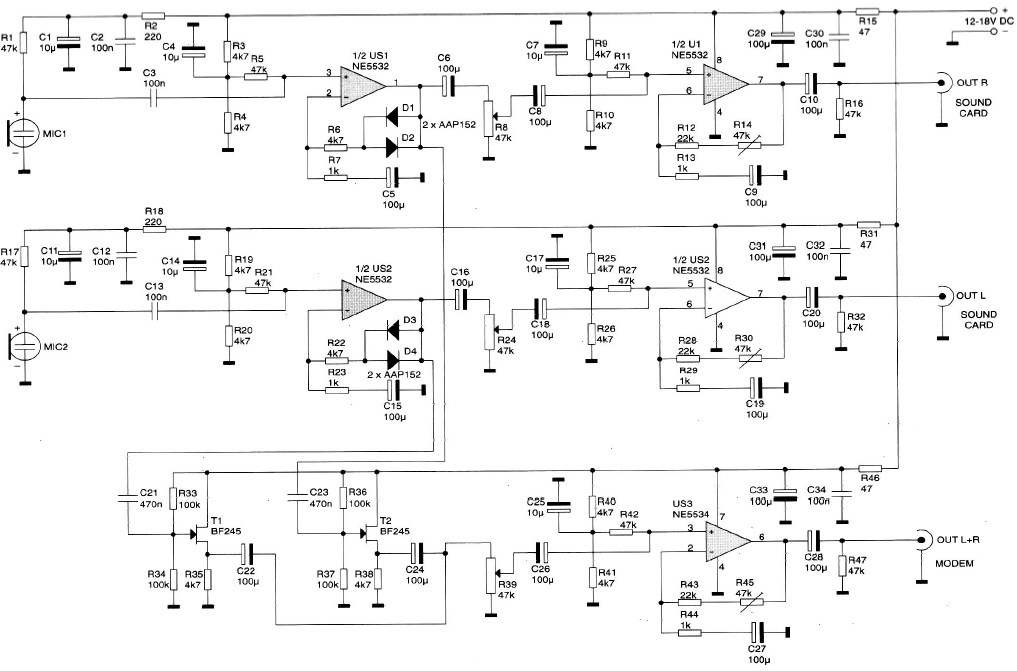

Основа микрофонного усилителя малошумящие ОУ NE5532 NE5534. Правый левый каналы идентичны. Сигнал с микрофона запитанного через ФНЧ — R2 С1 С2, через разделительный конденсатор С3 поступает на первый каскад усиления. Усилитель на ОУ охвачен петлей нелинейной обратной связи, что позволяет больше усиливать слабые сигналы и меньше — сильные. Усиленный сигнал через R8 подается на второй усилительный каскад, коэффициент усиления которого регулируется резистором R14. R16 — нагрузочный, с него снимают выходное напряжение на микрофонный вход звуковой карты.

Предусмотрено также подключение модема. С выходов первых каскадов обеих каналов сигналы через повторители на Т1 Т2 объединяются в каскаде, построенном идентично с канальными, и поступают на вход модема.

»Radio-Parad»,2004,N03.
